Номер по Госреестру СИ: 76291-19
76291-19 Магазины сопротивления постоянному току электронные
(МЭМС5)
Назначение средства измерений:
Магазины сопротивления постоянному току электронные МЭМС5 (далее по тексту -МЭМС5) предназначены для воспроизведений сопротивления постоянному току в составе магистрально-модульной аппаратуры.
Внешний вид.
Магазины сопротивления постоянному току электронные

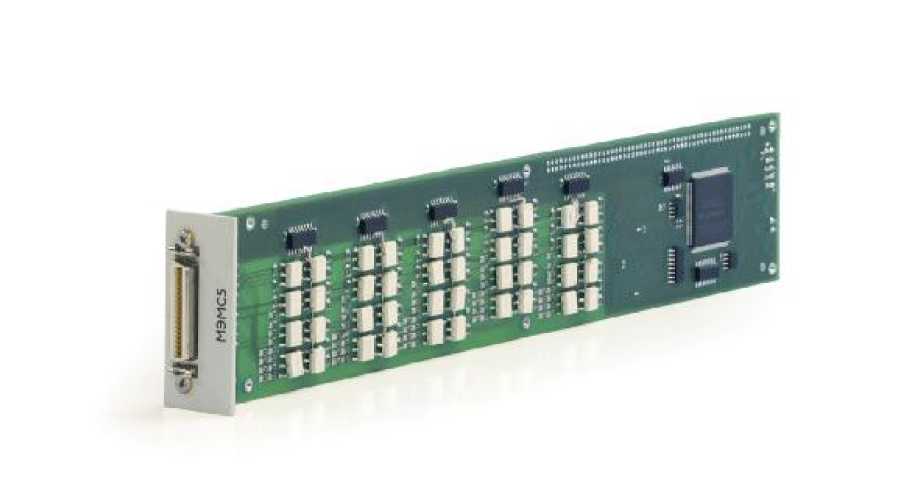

Рисунок № 1
Внешний вид.
Магазины сопротивления постоянному току электронные

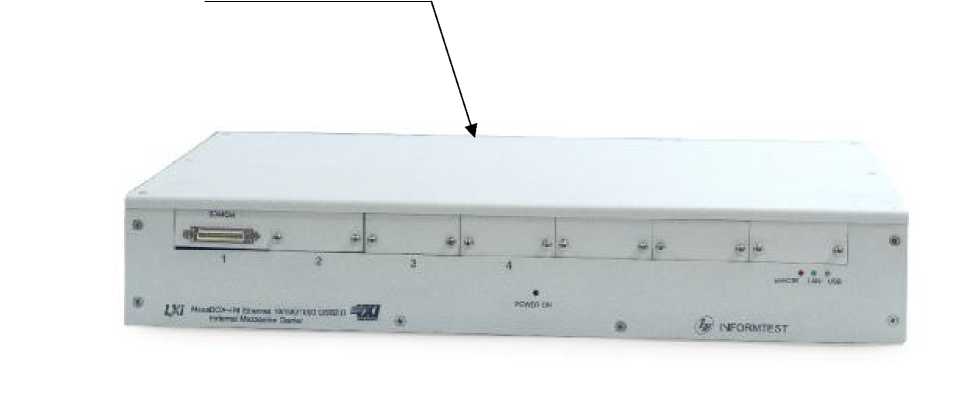

Рисунок № 2
Общие сведения
Дата публикации - 08.11.2019
Срок свидетельства - 27.09.2029
Номер записи - 173526
ID в реестре СИ - 816310
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
