Сведения о средстве измерений: 50510-12 Анализаторы мутности

Номер по Госреестру СИ: 50510-12
50510-12 Анализаторы мутности
(Turbilight мод. Turbilight R, Turbilight 30)

Назначение средства измерений:
Анализаторы мутности Turbilight моделей Turbilight R, Turbilight 30 (далее - анализаторы Turbilight) предназначены для непрерывного измерения мутности питьевых, природных и очищенных сточных вод, могут использоваться как в составе технологических и природоохранных измерительных комплексов контроля качества воды, так и в качестве автономных средств для измерения мутности непосредственно в водных магистралях.

сертификация программного обеспечения

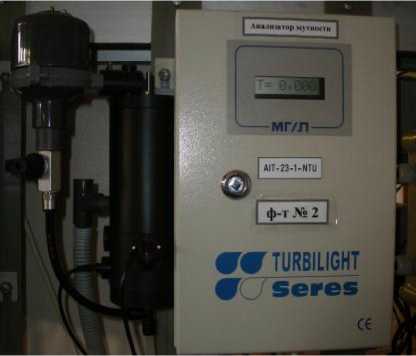

Внешний вид. Анализаторы мутности, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы мутности
Рисунок № 1

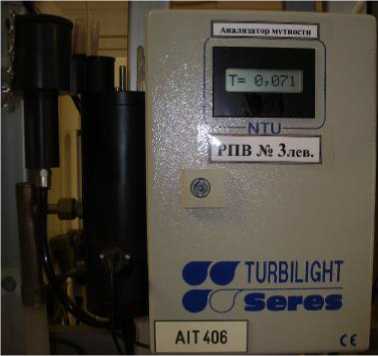

Внешний вид. Анализаторы мутности, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы мутности
Рисунок № 2

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 12.07.2017
Номер записи - 139977
ID в реестре СИ - 362377
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "SERES Environnement"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.

Параметры исследований:

  • фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций региона по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по региону

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Анализаторы мутности (Turbilight мод. Turbilight R, Turbilight 30)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "SERES Environnement"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
18495-08
01.07.2013
Анализаторы жидкости многоканальные, MP2000
Фирма "SERES Environnement" (ФРАНЦИЯ )
ОТ
1 год
37964-08
01.06.2013
Анализаторы жидкости, SERES 1000
Фирма "SERES Environnement" (ФРАНЦИЯ )
ОТ
1 год
37966-08
01.06.2013
Анализаторы жидкости, SERES 2000
Фирма "SERES Environnement" (ФРАНЦИЯ )
ОТ
1 год
39983-08
01.01.2014
Системы контроля газовых выбросов, SONOx2000G
Фирма "SERES Environnement" (ФРАНЦИЯ )
ОТ
1 год
49095-12
20.02.2017
Анализаторы жидкости, Cristal
Фирма "SERES Environnement" (ФРАНЦИЯ )
ОТ
1 год
50510-12
12.07.2017
Анализаторы мутности, Turbilight мод. Turbilight R, Turbilight 30
Фирма "SERES Environnement" (ФРАНЦИЯ )
ОТ
1 год
55458-13
31.07.2024
Анализаторы содержания нефтепродуктов в воде, OPAL
Фирма "SERES Environnement" (ФРАНЦИЯ )
ОТ
1 год
61232-15
24.07.2021
Газоанализаторы стационарные, SERES серии 2000G мод. SF 2000G, H2S/SF 2000G, NOx 2000G, NH3/NOx 2000G, OZ 2000G, CO 2000G, HCT 2000G (HCNM 2000G)
Фирма "SERES Environnement" (ФРАНЦИЯ )
ОТ
МП
1 год
65515-16
27.10.2021
Анализаторы жидкости, Cristal SERES мод. Cristal TOC Evolution vuv
Фирма "SERES Environnement" (ФРАНЦИЯ )
ОТ
МП
1 год

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы мутности (Turbilight мод. Turbilight R, Turbilight 30)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Анализаторы мутности (Turbilight мод. Turbilight R, Turbilight 30)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Анализаторы Turbilight имеют встроенное программное обеспечение «TLIGHT», разработанное фирмой-изготовителем специально для решения задач измерения мутности. Программное обеспечение позволяет производить настройку параметров отображения результатов измерений, установку режимов измерений, выполнение измерений, сохранение и передачу результатов измерений, просмотр и очистку архива измерений, градуировку.

Программное обеспечение идентифицируется при запуске пользовательской программы путём вывода на экран номера версии (идентификационного номера) программного обеспечения.

Анализаторы Turbilight имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Модель

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Turbilight R

TLIGHT

TLIGHT

R

4E8A1A190EF60297

9DA202A33043ACF2

MD5

Turbilight

TLIGHT

TLIGHT

30

2979DA202A33043A

MD5

30

CF24E8A1A190EF 60

Влияние программного обеспечения «TLIGHT» на метрологические характеристики анализаторов Turbilight учтено при нормировании метрологических характеристик.


Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель анализаторов Turbilight и титульный лист руководства по эксплуатации методом компьютерной графики.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методика измерений приведена в документе «Анализаторы жидкости Turbilight моделей Tur-bilight R, Turbilight 30. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к анализаторам мутности Turbilight моделей Turbilight R и Turbilight 30

Техническая документация фирмы-изготовителя.

Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Поверка

Поверка

осуществляется по документу «Анализаторы жидкости Turbilight модели Turbilight R, Tur-bilight 30. Методика поверки МП 242-1319-2012, утверждённому «01» февраля 2012 г. ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева».

Основные средства поверки: Государственный стандартный образец мутности (формазиновая суспензия) ГСО 7271-96.


Изготовитель

Фирма «SERES Environnement»; 360, rue Louis de Broglie, La Duranne - BP 20087
13793 AIX EN PROVENCE - Cedex 3 France, T: 33(0)4-42-97-37-37, F: 33(0)4-42-97-30-30 E: seres-france@seres-france.com

Испытательный центр


ГЦИ СИ ФГУП «ВНИИМ им. Д. И.Менделеева»
190005, Санкт-Петербург, Московский пр., 19; тел: (812) 251-76-01, факс: (812) 713-01-14 http://www.vniim.ru

Принцип действия анализаторов Turbilight основан на регистрации рассеянного оптического излучения. В качестве источника излучения используется полупроводниковый ИК-светодиод с длиной волны 850 нм. Рассеянное излучение от взвешенных в жидкости частиц частично попадает на первый фотоприемник, расположенный под углом 90° по отношению к источнику. Второй фотоприемник, расположенный под углом 180°, является опорным и компенсирует изменения величины фототока измерительного фотоприемника, связанные с нестабильностью источника излучения, изменением цвета жидкости, загрязнением стенок кюветы с анализируемой жидкостью. Электрические сигналы с обоих фотоприемников передаются на электронную плату, в которой формируется электрический сигнал, пропорциональный концентрации частиц в потоке жидкости.

Конструктивно анализаторы Turbilight выполнены в виде единого блока, в состав которого входит кювета из боросиликата с системой очистки и электронный блок обработки сигналов фотодатчиков и отображения результатов измерений. Система очистки кюветы оснащена подвижным скребковым поршнем, приводящимся в движение электродвигателем. Анализаторы Turbilight могут использоваться для измерения мутности в магистральных линиях гидравлических систем с давлением не более 600 кПа и максимальной скоростью протекания пробы 50 л/ч.

Результаты измерений представляются в виде значений мутности и индицируются на экран анализатора каждые 30 секунд. В модели Turbilight R значения мутности представлены в мг/л, в модели Turbilight 30 - в ЕМФ.

Анализаторы Turbilight оснащены токовым выходом 0-20 мА и 4-20 мА (500 Ом), а также цифровыми интерфейсами RS-232 и RS-485.

Внешний вид. Анализаторы мутности (Turbilight мод. Turbilight R, Turbilight 30), http://oei-analitika.ru

4---мг/л

«TURBILIGHT

Рисунок 1 - Внешний вид анализаторов Turbilight

Внешний вид. Анализаторы мутности (Turbilight мод. Turbilight R, Turbilight 30), http://oei-analitika.ru

AIT 406  |


Комплектность поставки анализаторов Turbilight приведена в таблице 3.

Таблица 3

№ п/п

Наименование

Количество

1

Анализатор Turbilight

1 шт.

2

Методика поверки МП 242-1319-2012

1 экз.

3

Руководство по эксплуатации

1 экз.


  • 1. Основные метрологические характеристики приведены в таблице 2.

Таблица 2

Модель

Единица величины

Диапазоны измерений

Пределы допускаемой приведенной погрешности к верхнему пределу поддиапазона , %

Turbilight R

мг/л

от 0 до 500

± 10

Turbilight 30

ЕМФ

от 0 до 1000

* Примечание: поддиапазоны измерений указаны в руководстве по эксплуатации на анализатор Turbilight

  • 2. Электрическое питание:

от внешней сети переменного тока с напряжением 24 В;

от внешней сети переменного тока с напряжением (230 ± 23) В, частота (50 ± 1) Гц.

3.

4.

5.

6.

7.

8.

Потребляемая мощность, В^А

Габаритные размеры (Д х Ш х В), мм                         200 x 125 х 300

Масса, кг

Средний срок службы, лет

Наработка на отказ, ч, не менее

Условия эксплуатации:

- диапазон температуры окружающей среды

от 5 °С до 40 °С;

от 10 % до 70 %;

от 84 кПа до 106,7 кПа;

от 4 °С до 40 °С.

- диапазон относительной влажности

  • -  диапазон атмосферного давления

  • - диапазон температуры анализируемой жидкости
