Номер по Госреестру СИ: 49095-12
49095-12 Анализаторы жидкости
(Cristal)
Назначение средства измерений:
Анализаторы жидкости Cristal (далее - анализаторы) предназначены для измерения массовой концентрации ионов, приведенных в таблице 2, и цветности питьевой, природной (поверхностной), очищенной и предварительно подготовленной промышленной и сточной воды.

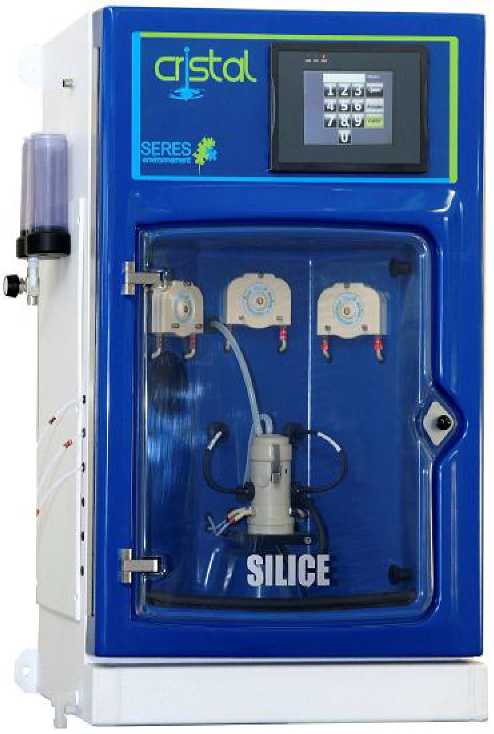

Внешний вид.
Анализаторы жидкости
Рисунок № 1
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение Supervision Cristal, разработанное фирмой-изготовителем специально для решения задач измерения параметров воды.
Программное обеспечение осуществляет функции:
выбор метода анализа
расчет содержания определяемого иона (параметра),
отображение результатов измерений на графическом ЖКИ дисплее анализатора, передачу результатов измерений по интерфейсу связи с ПК,
контроль целостности программных кодов ПО, настроечных и калибровочных констант, контроль общих неисправностей (связь, конфигурация),
контроль архивации измерений,
контроль внешней связи (RS232, RS232C, RS485),
контроль журналов изменений,
-
4 уровня сохранения данных (Стандартный, Производственный корпус, Запуск на объекте и Объект)/
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Supervision Cristal |
Supervision Cristal |
2.4 |
m184g11028g03g5f5e2 kk7ju795dlv908 |
MD5 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульном листе руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Анализаторы жидкости Cristall. Руководство по эксплуатации», 2011 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам жидкости Cristal-
1 ГОСТ 27987-88 «ГСП. Анализаторы жидкости потенциометрические. Общие технические условия».
-
2 ГОСТ 22729-84 «ГСП. Анализаторы жидкостей. Общие технические условия».
-
3 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-1242-2011 «Анализаторы жидкости Cristal. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" 16 сентября 2011 г.
Основные средства поверки:
- стандартные образцы состава водных растворов ГСО 7452-98 (аммоний), ГСО 7453-98 (алюминий), ГСО 7762-2000 (марганец), ГСО 7450-98 (железо III), ГСО 7791-2000 (фосфаты), ГСО 7862-2000 (нитриты), ГСО 7456-98 (хлориды), ГСО 7789-2000 (фториды), ГСО 7441-98 (хром YI), ГСО 7444-98 (медь), ГСО 7442-98 (никель), ГСО 7447-98 (свинец II), ГСО 82122002 (кремний), ГСО 7457-98 (сульфат), ГСО 7446-98 (цинк), ГСО 7443-98 (марганец), ГСО 8361-2003 (сульфид), ГСО 7373-97 (общая жесткость), ГСО 9285-2009 (щелочность), ГСО 9375-2009 (роданид, для CN1-), ГСО 7188-95 (фториды), ГСО 9728-2010 (сульфиды);
- стандартные образцы состава растворов ГСО 7353-97 (фенол в метаноле);
- стандартный образец цветности водных растворов (хром - кобальтовая шкала) ГСО 7853-2000.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева». 119005, Санкт-Петербург, Московский пр.19, тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ruПринципы действия анализаторов: для определения ионов -
-
- фотометрический,
-
- потенциометрический с использованием ионоселективных электродов, для определения цветности воды
- оптический (поглощение).
Фотометрический принцип действия заключается в отборе определенного количества пробы, смешении пробы с реагентом для получения цветной реакции и последующего измерения оптической плотности полученного окрашенного раствора на соответствующей длине волны. Массовая концентрация ионов вычисляется по градуировочной зависимости с помощью встроенного микропроцессора.
Потенциометрический метод основан на измерении разности потенциала между ионоселективным электродом и электродом сравнения. Массовая концентрация рассчитывается по уравнению Нернста с использованием измеренного потенциала и углового коэффициента, предварительно определенному по стандартным растворам, с помощью встроенного микропроцессора.
Анализаторы представляют собой стационарные промышленные приборы, состоящие из измерительной ячейки, насосов для подачи пробы и реагентов, электроклапанов для заполнения или промывки ячейки (в автоматическом или ручном режиме), электронновычислительного блока.
Прибор имеет возможность анализа от 1 до 6 потоков, автоматическую подачу пробы в измерительную камеру, возможность внутреннего и внешнего разбавления пробы, автоматическую калибровку, фильтрование пробы.
Анализируемая проба при наличии видимых частиц должна быть отфильтрована, должны отсутствовать пузырьки воздуха и мутность, вода должна быть чистой и прозрачной.
Анализатор оснащен 4-х строчным буквенно-цифровым дисплеем, на который выводится информация от каждого анализируемого потока, и клавиатурой, с помощью которой осуществляется управление работой прибора.
На каждый определяемый ион или параметр поставляется свой измерительный блок с измерительной камерой с постоянным объемом пробы для анализа.
Анализатор имеет следующие выходные сигналы: 4 - 20 мА (на каждый поток), сухие контакты для индикации нарушений в работе и нарушения подачи воды.
Анализатор размещен в шкафу для размещения на стене или столе, имеющем дверцу для защиты электроники с дисплеем (ПК панель) и прозрачную дверцу для защиты измерительной ячейки и гидравлической части.
Измерительная ячейка анализатора термостатирована.
Внешний вид анализатора приведен на рис.1.
Рис.1. Общий вид анализатора
Анализатор*;
Руководство по эксплуатации (с дополнением);
Методика поверки. МП-242-1242-2011.
Примечание: *Измерительная ячейка на соответствующий ион (или параметр) поставляется в соответствии с заказом.
-
1 Диапазоны измерений и пределы допускаемой погрешности приведены в таблице 2. Таблица 2.
Определяемый ион (параметр) (ПДК или ОДУ)
Диапазон показаний, мг/дм3
Диапазон измерений, мг/дм3
Пределы допускаемой основной погрешности, %
Примечание
приведенная
относительная
1
2
3
4
5
6
1. Фотометрические датчики Cristal колориметрия
Аммоний (NH4+)
0 - 1,0
0,10 - 0,30
± 20
-
С разбавле-
(0,5 мг/дм3)*
св. 0,30 - 1,0
-
± 20
нием пробы
3+
0 - 0,2
0,080 - 0,20
± 20
-
С разбавле-
Алюминий (Al )
0 - 1,0
0,10 - 0,30
± 20
(0,04 мг/дм3)*
св. 0,30 - 1,0
± 20
нием пробы
Хром (Сг6+) (0,02 мг/дм3)*
0 - 1,0
0,080 - 0,20
св.0,20-1,0
± 20
± 20
-
Хлор остаточный свободный хлор
0 - 2,0
0,15 - 0,40
± 20
(0,3 -30,5 мг/дм3)**
св. 0,40 - 2,0
-
± 20
Общий хлор
0 - 2,0
0 15 - 0 40
± 20
св. 0,40 - 2,0
± 20
-
Медь (Си2+) (0,005 мг/дм3)*
0 - 0,2
0 - 1,0
0,080 - 0,20
0,10 - 0,30
св.0,30 - 1,0
± 20
± 20
± 20
С разбавлением пробы
0 - 0,2
0,080 - 0,20
± 20
-
0,10 - 0,30
± 20
-
Железо (Fe3+)
0 - 3,0
св.0,30 - 1,0
± 20
(0,1 мг/дм3)*
0,20 - 0,50
± 20
0 - 5,0
св.0,50 - 5,0
-
± 20
Никель
0 - 10
0,40 - 1,0
± 20
-
(0,01 мг/дм3)*
св.1,0 - 10
± 20
-
Нитриты (0,08 мг/дм3)*
0 - 1,0
0,080 - 0,20
св.0,20-1,0
± 20
± 20
-
Фенолы
(0,001 мг/дм3)*
0 - 10
0,40 - 1,0
св.1,0 - 10
± 20
± 20
С разбавлением пробы
Фосфаты (PO3-4) (0,2 мг/дм3)*
0 - 1,0
0,080 - 0,20
св.0,20-1,0
± 20
± 20
С разбавлением пробы
Свинец
0 - 0,05
0,020 - 0,050
± 20
-
-
0 - 5,0
0,20 - 0,50
± 20
(0,01 мг/дм3)*
св.0,50 - 5,0
± 20
1
2
3
4
5
6
0 - 0,050
0,020 - 0,050
± 20
-
-
0 - 0,250
0,10 - 0,25
± 20
-
Общий кремний (по кремнию) (10 мг/дм3)**
0 - 5
0,20 - 0,50
± 20
-
0 - 20
св. 0,50-5,0
0,40 - 2,0
св. 2,0 - 20
± 20
± 20
± 20
0 - 40
1,5 - 4,0
± 20
-
св. 4,0 - 40
-
± 20
Сульфаты
С разбавлени-
(100 или 3500 при
0 - 50
2,0 - 5,0
± 20
-
ем пробы
12 - 18 % мг/дм3)*
св. 5,0 - 50
-
± 20
(500 мг/дм3)**
Цинк
0 - 2,0
0,080 - 0,20
± 20
-
С разбавлени-
(0,01 или 0,05
св.0,20-2,0
-
± 20
ем пробы
мг/дм3)*
0 - 5,0
0,20 - 0,50
± 20
-
(5 мг/дм3)**
св.0,50 - 5,0
-
± 20
0 - 0,05 f (0 - 0,25 о^Ж)***
0,020 - 0,050f (0,1 - 0,25 оЖ)
Общая
Жесткость
± 20
± 20
-
-
Щелочность
Mg/л; СаСОз
0 - 500
15 - 50
св.50 - 500
± 15
± 15
-
Марганец
0 - 0,2
0,080 - 0,20
± 20
-
С разбавлени-
(0,01 или 0,05
0 - 2,0
0,080 - 0,20
± 20
-
ем пробы
мг/дм3)*
св.0,20-2,0
-
± 20
2 Потенциометрические датчики (с ионоселективными электродами) Cristal электроды
Aммоний
3,0 - 10,0
± 15
0 - 100
± 15
-
св.10,0 - 100
-
Хлорид (CI-1) (300 мг/дм3)*
0 - 100
3,00 - 10,0
св.10,0 - 100
± 15
± 15
-
0 - 0 5
0 20 - 0 50
± 20
С разбавлением пробы
Цианиды (0,05 мг/дм3)*
0 - 100
3,0 - 10,0
св.10,0 - 100
± 15
± 15
Фториды
0 - 0,5
0,20 - 0,50
± 20
-
С разбавлени-
(0,05 мг/дм3 к фо-
ем
новому суммарно
0 - 100
3,0 - 10,0
± 15
-
пробы
не более 0,75
св.10,0 - 100
-
± 15
мг/дм3)*
Сульфиды (0,005 мг/дм3 в пе-
0 - 10
0,40 - 1,0
± 20
-
ресчете на суль-
св. 1,0 - 10
-
± 20
фид-ион)*
3 Оптический датчик Cristal: цветность
0 - 50,0
1,0 - 10
± 30
св. 10 - 50
± 20
Цветность,
0 - 100
1,0 - 10
± 30
градусы цветности
св. 10 - 50
± 20
(20 градусов цвет-
св. 50 - 100
± 10
ности)****
0 - 200
1,0 - 10
± 30
св. 10 - 50
± 20
св. 50 - 200
± 10
Примечания:
-
1 ПДК или ОДУ - предельно-допустимая концентрация или ориентировочный допустимый уровень.
-
2 * в соответствии с документом «Перечень предельно-допустимых концентраций о ориентировочно-безопасных уровней воздействия вредных веществ для воды и водных объектов, имеющих рыбо-хозяйственное назначение», М., 1999 г.
-
3 ** в соответствии с СанПиН 2.1.4.1074-01 или ГН 2.1.5.1316-03.
-
4 *** в соответствии с ГОСТ Р 52029-2003 «Вода. Единица жесткости».
-
5 **** в соответствии с ГОСТ 27384-2002 «Вода. Нормы погрешности измерений показателей состава и свойств».
-
6 При разбавлении пробы с коэффициентом разбавления К£ 100 и измерении в приведенных диапазонах показания анализатора умножают на К, приведенный в РЭ на анализатор.
-
2 Пределы допускаемых СКО, стабильности, дополнительных погрешностей, габаритные размеры, масса приведены в таблице 3.
Таблица 3.
Наименование характеристики или параметра |
Нормированные значения |
Предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности |
6 % отн. |
Предел допускаемого изменения показаний за 8 ч непрерывной работы , в долях от основной погрешности |
0,2 |
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды на каждые 10 оС в долях от |
± 0,3 |
пределов допускаемой основной погрешности | |
Пределы допускаемой дополнительной погрешности от влияния из- | |
менения температуры воды на входе анализатора в долях от основной погрешности (наличие термостатированной ячейки) |
± 0,2 |
Предел допускаемой суммарной дополнительной погрешности от влияния неизмеряемых компонентов (приведенных в табл. 4), в долях |
0,4 |
от пределов допускаемой основной погрешности | |
Диапазон времени измерительного цикла, мин, потенциометрические датчики |
6 - 7 |
фотометрические датчики |
4 - 20 |
Габаритные размеры (шкаф), мм, не более: Длина |
610 |
Ширина |
400 |
Высота |
825 |
Масса (вместе со шкафом), кг, не более |
20 |
Потребляемая мощность, В •А, не более |
300 |
Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В |
230 ± 23 |
Средняя наработка на отказ (при доверительной вероятности Р=0,95), |
24000 |
ч, не менее: | |
Средний срок службы, лет, не менее |
10 |
Число анализируемых потоков воды |
1 - 6 |
Условия эксплуатации: | |
-диапазон температур окружающего воздуха, оС |
5 - 40 |
-диапазон относительной влажности окружающего воздуха, % при температуре 25 оС |
30 - 80 |
-диапазон атмосферного давления, кПа |
84 - 106,7 |
Параметры анализируемой воды*: Диапазон температур, оС |
5 - 40 |
Отсутствие видимых частиц, пузырьков воздуха, мутности Содержание неизмеряемых компонентов, не более |
Приведено в табл.4 |
-
3 Перечень и содержание неизмеряемых компонентов приведены в таблице 4. Таблица 4
Определяемый ион (параметр)
Мешающие компоненты (параметры)
Содержание мешающих компонентов (параметров), не более (относительно концентрации определяемого иона (параметра)
Аммоний (NH4+)
Сульфиды Цветность Мутность
4 % отн.
4 % отн.
4 % отн.
Алюминий (Al3+)
Ионы Fe
4 % отн. (Устраняется фенантролином)
Хром (Cr6+)
нет
-
Хлор остаточный свободный хлор
нет
-
Общий хлор
нет
-
Медь (Си2+)
нет
-
Железо (Fe3+)
Цианиды, медь, кобальт, хром, цинк, никель, орто- и полифосфаты, висмут, серебро, кадмий, ртуть, меркурий
4 % отн.
(для каждого мешающего иона)
Никель (Ni2+)
Fe
Устраняется цитратами аммония
Нитриты
нет
-
Фенолы
Мутность; Цветность Сульфаты
4 % отн.
Фосфаты (PO3-4)-
нет
-
Свинец (Pb2+)
нет
-
Общий кремний (по кремнию)
Фосфаты
Нейтрализуются щавелевой кислотой
Сульфаты
нет
-
Цинк (Zn2+)
нет
-
Общая жесткость
нет
-
Щелочность Mg/л; СаСОз
нет
-
Марганец (Mn2+)
свинец
Устраняется раствором цианида K
Аммоний
нет
Хлориды
нет
Цианиды
нет
Фтор
нет
Сульфаты
нет
Цветность
нет
