Номер по Госреестру СИ: 65515-16
65515-16 Анализаторы жидкости
(Cristal SERES мод. Cristal TOC Evolution vuv)
Назначение средства измерений:
Анализаторы жидкости Cristal SERES модификации Cristal TOC Evolution vuv (далее -анализаторы) предназначены для измерения массовой концентрации общего органического, общего неорганического и общего углерода в питьевой, природной (поверхностной), технологической, очищенной и предварительно подготовленной промышленной и сточной воде, как в потоке, так и для разовых проб.
Внешний вид.
Анализаторы жидкости
Рисунок № 1
Внешний вид.
Анализаторы жидкости
Рисунок № 2
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение TOC Supervision , разработанное фирмой-изготовителем специально для решения задач измерения параметров водных сред.
Программное обеспечение осуществляет функции: расчет содержания определяемого компонента, отображение результатов измерений на графическом ЖКИ дисплее анализатора, передачу результатов измерений по интерфейсу связи с ПК, контроль целостности программных кодов ПО, настроечных и калибровочных констант, контроль общих неисправностей (связь, конфигурация), контроль архивации измерений, контроль внешней связи (RS232, RS485, Ethernet, USB), контроль журналов изменений,
2 уровня доступа (доступ пользователя, доступ пользователя с разрешением).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Наименование программного обеспечения |
TOC Supervision |
Идентификационное наименование ПО |
1.1.1 |
Номер версии (идентификационный номер) ПО |
1.1.0 |
Цифровой идентификатор (контрольная сумма) |
M184g11028g03g5f5e2kk7ju795dlv908MD5 |
Алгоритм вычисления цифрового идентификатора |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульном листе руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам жидкости Cristal SERES модификации Cristal TOC Evolution vuv
1 ГОСТ 22729-84 «ГСП. Анализаторы жидкостей. Общие технические условия».
2 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП-243-01-2016 «Анализаторы жидкости Cristal TOC Evolution vuv. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25 апреля 2016 г.
Основные средства поверки:
- стандартный образец ГСО 2216-81 (калий фталевокислый, с содержанием основного вещества 99,9-100 %);
- натрий углекислый безводный, Na2CO3, кв. «ХЧ», по ГОСТ 83-79;
- натрий углекислый кислый, NaHCO3, кв. «ХЧ», по ГОСТ 4201-79;
- вода для лабораторного анализа степень чистоты «1» по ГОСТ Р 52501-2005;
- мерная посуда по ГОСТ 1770-74 и ГОСТ 29227-91.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Заявитель
ООО «СЕРКОНС»Юридический адрес: 115114, Москва, Дербеневская набережная, д. 11, пом. 60 Фактический адрес: 115054, Москва, ул. Дубиниская д. 33 Б
ИНН 7737517770 КПП 772501001
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия анализаторов основывается на химическом окислении углеродсодержащих веществ в водных средах в присутствии УФ-излучения до углекислого газа (CO2), который потоком носителя (предварительно очищенного системой фильтров, установленных на входе в анализатор, воздуха) переносятся в ИК-детектор, с помощью которого измеряется массовая концентрация СО2. На основе полученного значения программное обеспечение анализатора рассчитывает исходное содержание углерода в пробе.
Для определения общего органического углерода из пробы воды предварительно полностью удаляют соединения неорганического углерода путем подкисления до pH~2 и выдувания образовавшегося при этом углекислого газа потоком очищенного воздуха, массовая концентрация которого рассчитывается с помощью программного обеспечения анализатора и отображается на мониторе прибора.
Общее содержание углерода (органического и неорганического) получают расчетным способом с помощью программного обеспечения анализатора.
Анализаторы представляют собой стационарные промышленные приборы, состоящие из измерительной ячейки, насосов для подачи пробы и реагентов, электроклапанов для заполнения или промывки ячейки (в автоматическом или ручном режиме), электронно-вычислительного блока, блока очистки воздуха.
Прибор обеспечивает анализ от 1 до 6 потоков одновременно, автоматическую подачу пробы в реактор и измерительную камеру, внутреннее и внешнее разбавление пробы, фильтрование пробы, автоматическую градуировку.
Анализатор оснащен тачскрин-дисплеем, для отображения измерительной информации, управления работой прибора.
Анализатор имеет следующие выходные сигналы: 4 - 20 мА (на каждый поток), сухие контакты, RS485 Modbus для индикации нарушений в работе анализатора и нарушения подачи воды.
Анализатор размещен в шкафу для размещения на стене или столе, имеющем дверцу для защиты электроники с дисплеем (ПК панель) и прозрачную дверцу для защиты измерительной ячейки и гидравлической части. Анализатор может размещаться во взрывозащищенных или климатических шкафах.
Конструкцией не предусмотрено аппаратных методов ограничения доступа к органам настройки и регулировки (управление осуществляется аппаратными кнопками на лицевой панели). Пломбирование анализаторов не осуществляется, ограничение доступа предусмотрено, как показано на рисунке 1.
Измерительная ячейка анализатора термостатирована.
Внешний вид анализатора приведен на рисунках 1, 2.
Место ограничения доступа внутрь корпуса анализатора

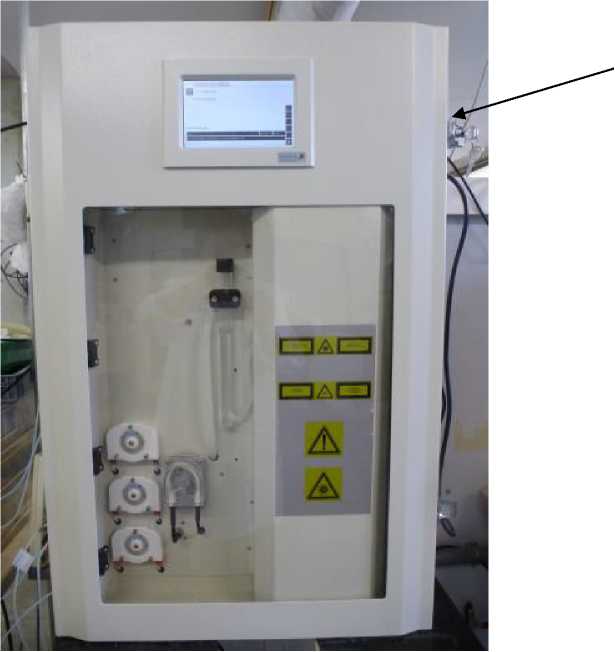

Рисунок 1 - Внешний вид анализатора с указанием места ограничения доступа внутрь корпуса анализатора

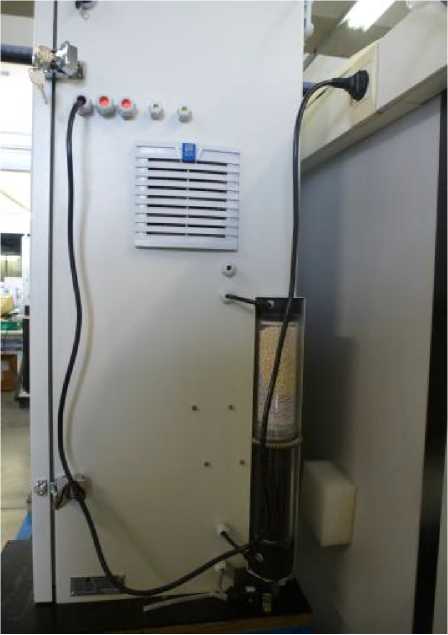

Рисунок 2 - Боковая панель анализатора с установкой по очистке воздуха
Анализатор;
Руководство по эксплуатации (с дополнением); Методика поверки. МП-243-01-2016.
Примечание: Конструкция анализатора с разбавлением и без определяется при заказе.
Таблица 2
Определяемый компонент |
Диапазон показаний, мг/дм3 |
Диапазон измерений, мг/дм3 |
Пределы допускаемой основной погрешности, % | |
приведенная1) |
относительная | |||
Общий органический углерод (ТОС) |
от 0 до 100 |
от 0 до 0,2 включ. |
±30 |
- |
св. 0,2 до 1,0 включ. |
±10 |
- | ||
св. 1,0 до 100 |
- |
±5 | ||
Общий неорганический углерод (TIC) |
от 0 до 100 |
от 0 до 0,2 включ. |
±30 |
- |
св. 0,2 до 1,0 включ. |
±10 |
- | ||
св. 1,0 до 100 |
- |
±5 |
Определяемый компонент |
Диапазон показаний, мг/дм3 |
Диапазон измерений, мг/дм3 |
Пределы допускаемой основной погрешности, % | |
приведенная1) |
относительная | |||
Общий углерод (ТС) |
от 0 до 200 |
от 0 до 0,2 включ. |
±30 |
- |
св. 0,2 до 1,0 включ. |
±10 |
- | ||
св. 1,0 до 200 |
- |
±5 | ||
Общий органический углерод (ТОС) |
от 0 до 1000 |
от 0 до 5,0 включ. |
±10 |
- |
св. 5,0 до 100 включ. |
- |
±10 | ||
св. 100 до 1000 |
- |
±5 | ||
Общий неорганический углерод (TIC) |
от 0 до 1000 |
от 0 до 5,0 включ. |
±10 |
- |
св. 5,0 до 100 включ. |
- |
±10 | ||
св. 100 до 1000 |
- |
±5 | ||
Общий углерод (ТС) |
от 0 до 2000 |
от 0 до 5,0 включ. |
±10 |
- |
св. 5,0 до 100 включ. |
- |
±10 | ||
св. 100 до 2000 |
- |
±5 | ||
Примечание: 1) погрешность приведена к конечному значению поддиапазона измерений |
Таблица 3
Наименование характеристики или параметра |
Нормированные значения |
Предел допускаемого изменения показаний за 8 ч непрерывной работы, в долях от основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды на каждые 10 оС в до- |
±0,3 |
лях от пределов допускаемой основной погрешности | |
Пределы допускаемой дополнительной погрешности от влияния изменения температуры воды на входе анализатора в долях от основной погрешности (наличие термостатированной ячейки) |
±0,3 |
Диапазон времени измерительного цикла, мин |
6 - 7 |
Габаритные размеры (шкаф), мм, не более: Длина |
600 |
Ширина |
425 |
Высота |
995 |
Масса (вместе со шкафом), кг, не более |
80 |
Потребляемая мощность, В • А, не более |
280 |
Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
230±23 |
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч |
24000 |
Средний срок службы, лет |
10 |
Наименование характеристики или параметра |
Нормированные значения |
Условия эксплуатации: | |
-диапазон температур окружающего воздуха, С |
от +5 до +50 |
-диапазон относительной влажности окружающего воздуха, % при температуре 25 оС |
от 20 до 90 |
-диапазон атмосферного давления, кПа |
от 84 до 106,7 |
Параметры анализируемой воды: Диапазон температур, оС Отсутствие видимых частиц |
от +5 до +50 |
