Модификация газоанализатора

Определяемый

компонент

Принцип действия

Количество блоков

Примечание

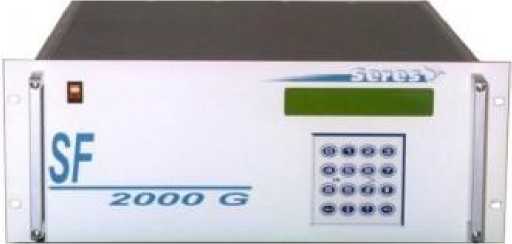

SF 2000G

Диоксид серы

(SO2)

УФ-флуоресценция

1

По доп. заказу оснащается встроенным источником микропотока SO₂

H2S/SF 2000G

Сероводород

(H2S)

Диоксид серы

(SO2)

УФ-флуоресценция

2 (газоанализатор SF 2000G с конвертером

CV 2000G)

CV 2000G используется для окисления H2S до SO2, который измеряется с помощью SF 2000G

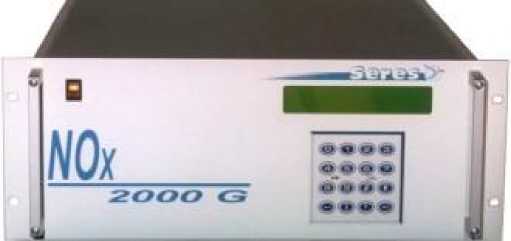

NOx 2000G

Диоксид азота (NO2), сумма окислов азота (NOx) в пересчете на NO₂

Хемилюминисценция

1

Снабжен встроенным генератором озона для окисления молекул NO озоном до NO2

NH3/NOX 2000G

Аммиак (NH3) Диоксид азота (NO2), сумма окислов азота (NOx) в пересчете на NO₂

Хемилюминисценция

2 (газоанализатор NOx 2000G с конвертером CV 2000G)

CV 2000G используется для окисления NH3 до NO, который измеряется с помощью NOx 2000G

Модификация газоанализатора

Определяемый компонент

Принцип действия

Количество блоков

Примечание

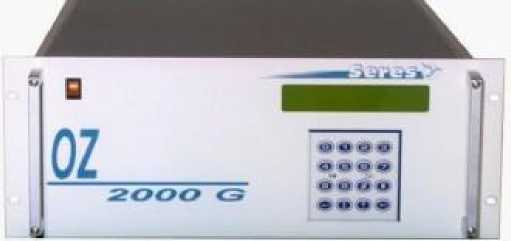

OZ 2000G

Озон (O₃)

УФ-фотометрия

1

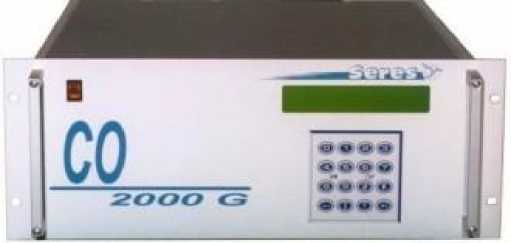

CO 2000G

Оксид углерода (CO)

Инфракрасный, с газовым фильтром

1

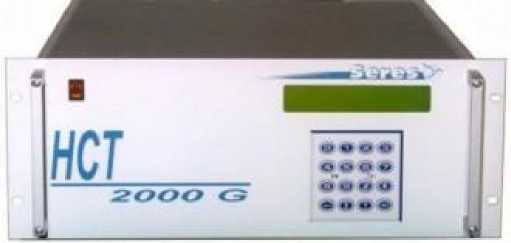

HCT 2000G   /

HCNM 2000G

Общее содержание углеводородов или общее содержание углеводородов    за

вычетом метана      (для

HCNM 2000G)

Пламенноионизационный

3 (газоанализатор с конвертером CV 2000G, источник водорода для горения)

HCNM 2000G содержит встроенную хроматографическую колонку для отделения метана из пробы.

Наименование

Кол-во

Примечание

Газоанализаторы стационарные SERES серии 2000G модификаций SF 2000G, H2S/SF 2000G, NOX 2000G, NH3/NOx 2000G, OZ 2000G, CO 2000G, HCT 2000G (HCNM 2000G)

1 шт.

Модификация по заказу

Наименование

Кол-во

Примечание

Конвертер CV 2000G

1 шт.

Соответственно модификации для

H2S/SF 2000G, NH3/NOX 2000G,

HCT 2000G / HCNM 2000G

Комплект ЗИП

1 компл.

По заказу

Руководство по эксплуатации

1 экз.

Соответственно модификации

Методика поверки МП-242-1879-2015

1 экз.

Модификация газоанализатора

Определяемый компо

нент

Диапазон показаний объемной доли определяемого компонента

Диапазон    измерений

объемной доли определяемого компонента

Пределы допускаемой основной погрешности, %

Область применения

Предел   до

пускаемого времени установления показаний

^Т0,9д

приведенной

относительной

SF 2000G

и

H2S/SF 2000G по каналу SO₂

Диоксид серы (SO2)

От 0 до 100 млрд^-1

От 0 до 20 млрд^-1 Св. 20 до 100 млрд^-1

± 15

± 15

Контроль   ПДК

атмосферного воздуха

60 с (при расходе пробы 50 дм³/ч)

От 0 до 500 млрд^-1

От 0 до 20 млрд^-1 Св. 20 до 500 млрд^-1

± 15

± 15

Контроль   ПДК

атмосферного воздуха

От 0 до 1000 млрд^-1

От 0 до 20 млрд^-1 Св. 20 до 1000 млрд^-1

± 15

± 15

Контроль   ПДК

атмосферного воздуха

От 0 до 5000 млрд^-1

От 0 до 5000 млрд^-1

± 15

-

Контроль   ПДК

рабочей зоны

От 0 до 10000 млрд^-1

От 0 до 4000 млрд^-1 Св. 4000 до 10000 млрд^-1

± 15

± 15

Контроль   ПДК

рабочей зоны

От 0 до 20000 млрд^-1

От 0 до 4000 млрд^-1 Св. 4000 до 20000 млрд^-1

± 15

± 15

Контроль   ПДК

рабочей зоны

H2S/SF 2000G

Сероводород

(H₂S)

От 0 до 100 млрд^-1

От 0 до 5 млрд^-1 Св. 5 до 100 млрд^-1

± 20

± 20

Контроль   ПДК

атмосферного воздуха

60 с (в циклическом режиме)

От 0 до 500 млрд^-1

От 0 до 5 млрд^-1 Св. 5 до 500 млрд^-1

± 20

± 20

Контроль   ПДК

атмосферного воздуха

От 0 до 1000 млрд^-1

От 0 до 5 млрд^-1 Св. 5 до 1000 млрд^-1

± 20

± 20

Контроль   ПДК

атмосферного воздуха

Модификация газоанализатора

Определяемый компо

нент

Диапазон показаний объемной доли определяемого компо

нента

Диапазон    измерений

объемной доли определяемого компонента

Пределы допускаемой основной погрешности, %

Область применения

Предел   до

пускаемого времени установления показаний

^Т0,9д

приведенной

относительной

H2S/SF 2000G

Сероводород

(H2S)

От 0 до 5000 млрд^-1

От 0 до 5 млрд^-1 Св. 5 до 5000 млрд^-1

± 20

± 20

Контроль   ПДК

атмосферного воздуха

От 0 до 10000 млрд^-1

От 0 до 10000 млрд^-1

± 15

Контроль   ПДК

рабочей зоны

От 0 до 20000 млрд^-1

От 0 до 7000 млрд^-1 Св. 7000 до 20000 млрд^-1

± 20

± 20

Контроль   ПДК

рабочей зоны

NOx    2000G

и

NH3/NOx 2000G

по каналу NO2

Диоксид азота     (NO2),

сумма  оки-

слов   азота

(NOx) в пересчете на NO₂

От 0 до 100 млрд^-1

От 0 до 50 млрд^-1 Св. 50 до 100 млрд^-1

± 15

± 15

Контроль   ПДК

атмосферного воздуха

30 с (при расходе пробы 30 дм³/ч)

От 0 до 500 млрд^-1

От 0 до 50 млрд^-1 Св. 50 до 500 млрд^-1

± 15

± 15

Контроль   ПДК

атмосферного воздуха

От 0 до 1000 млрд^-1

От 0 до 50 млрд^-1 Св. 50 до 1000 млрд^-1

± 15

± 15

Контроль   ПДК

атмосферного воздуха

От 0 до 5000 млрд^-1

От 0 до 1000 млрд^-1 Св. 1000 до 5000 млрд^-1

± 15

± 15

Контроль   ПДК

рабочей зоны

От 0 до 10000 млрд^-1

От 0 до 1000 млрд^-1 Св. 1000 до 10000 млрд^-1

± 15

± 15

Контроль   ПДК

рабочей зоны

От 0 до 20000 млрд^-1

От 0 до 1000 млрд^-1 Св. 1000 до 20000 млрд^-1

± 15

± 15

Контроль   ПДК

рабочей зоны

Модификация газоанализатора

Определяемый компо

нент

Диапазон показаний объемной доли определяемого компонента

Диапазон    измерений

объемной доли определяемого компонента

Пределы допускаемой основной погрешности, %

Область применения

Предел   до

пускаемого времени установления показаний

^Т0,9д

приведенной

относительной

NH3/NOX 2000G

Аммиак

(NH3)

От 0 до 100 млрд^-1

От 0 до 50 млрд^-1 Св. 50 до 100 млрд^-1

± 15

± 15

Контроль   ПДК

атмосферного воздуха

30 с (в циклическом режиме)

От 0 до 500 млрд^-1

От 0 до 50 млрд^-1 Св. 50 до 500 млрд^-1

± 15

± 15

Контроль   ПДК

атмосферного воздуха

От 0 до 1000 млрд^-1

От 0 до 50 млрд^-1 Св. 50 до 1000 млрд^-1

± 15

± 15

Контроль   ПДК

атмосферного воздуха

От 0 до 5000 млрд^-1

От 0 до 50 млрд^-1 Св. 50 до 5000 млрд^-1

± 15

± 15

Контроль   ПДК

атмосферного воздуха

От 0 до 10000 млрд^-1

От 0 до 10000 млрд^-1

± 15

-

-

От 0 до 20000 млрд^-1

От 0 до 20000 млрд^-1

± 15

-

-

OZ 2000G

Озон (O₃)

От 0 до 100 млрд^-1

От 0 до 20 млрд^-1 Св. 20 до 100 млрд^-1

± 15

± 15

Контроль   ПДК

атмосферного воздуха

От 10 с до 2 мин    (при

расходе пробы 60 дм³/ч)

От 0 до 500 млрд^-1

От 0 до 20 млрд^-1 Св. 20 до 500 млрд^-1

± 15

± 15

Контроль   ПДК

атмосферного воздуха

От 0 до 1000 млрд^-1

От 0 до 50 млрд^-1 Св. 50 до 1000 млрд^-1

± 15

± 15

Контроль   ПДК

рабочей зоны

От 0 до 5000 млрд^-1

От 0 до 50 млрд^-1 Св. 50 до 5000 млрд^-1

± 15

± 15

Контроль   ПДК

рабочей зоны

От 0 до 10000 млрд^-1

От 0 до 50 млрд^-1

Св. 50 до 5000 млрд^-1

Св. 5000 до 10000 млрд^-1

± 15

± 15

Контроль   ПДК

рабочей зоны

Модификация газоанализатора

Определяемый компо

нент

Диапазон показаний объемной доли определяемого компонента

Диапазон    измерений

объемной доли опреде

ляемого компонента

Пределы допускаемой основной погрешности, %

Область применения

Предел   до

пускаемого времени установления показаний

^Т0,9д

приведенной

относительной

CO 2000G

Оксид углерода (CO)

От 0 до 10 млн^-1

От 0 до 2 млн^-1 Св. 2 до 10 млн^-1

± 15

± 15

Контроль   ПДК

атмосферного воздуха

60 с (при расходе пробы 90 дм³/ч)

От 0 до 50 млн^-1

От 0 до 2 млн^-1 Св. 2 до 50 млн^-1

± 15

± 15

Контроль   ПДК

атмосферного воздуха

От 0 до 100 млн^-1

От 0 до 20 млн^-1 Св. 20 до 100 млн^-1

± 15

± 15

Контроль   ПДК

рабочей зоны

HCT 2000G (HCNM 2000G)

Общее   со

держание углеводородов в пересчете на CH4 или общее   со

держание углеводородов за вычетом метана (для HCNM 2000 G)

От 0 до 10 млн^-1

От 0 до 2 млн^-1 Св. 2 до 10 млн^-1

± 15

± 15

Контроль   ПДК

атмосферного

HCT 2000G: не более 1 мин.

HCNM 2000 G: циклически 40 с / 2 мин  между

двумя изме

рениями

От 0 до 100 млн^-1

От 0 до 10 млн^-1 Св. 10 до 100 млн^-1

± 15

± 15

Контроль   ПДК

рабочей зоны

От 0 до 1000 млн^-1

От 0 до 100 млн^-1 Св. 100 до 1000 млн^-1

± 15

± 15

Контроль   ПДК

рабочей зоны

Модификация газоанализатора

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон    измерений

объемной доли определяемого компонента

Пределы допускаемой основной погрешности, %

Область применения

Предел   до

пускаемого времени установления показаний

^Т0,9д

приведенной

относительной

Примечание - пересчет результатов измерений содержания определяемого компонента, выраженных в объемной доле, млн^-1, в массовую концентрацию следует проводить по формуле

_С   = _С       М • P

(масс)       (об)              f        t \         ’

22,41 •! 1 +— !• 760

273)

где   С(_об)    - объемная доля определяемого компонента, млн^-1 (на дисплее газоанализатора принято обозначение “ppm”);

С(ма_сс)  - массовая концентрация определяемого компонента, мг/м³;

P       - атмосферное давление, мм рт.ст.;

М      - молекулярная масса определяемого компонента, г/моль;

t       - температура анализируемой среды, °С.

Пересчет при контроле атмосферного воздуха проводят согласно РД 52.04.186-89 для условий 0 ⁰С и 760 мм рт. ст., при контроле воздуха рабочей зоны согласно ГОСТ 12.1.005-88 для условий 20 °С и 760 мм рт. ст.

Модификация газоанализатора

Г абаритные размеры, мм, не более

Масса, кг, не бо

лее

Высота

Ширина

Длина

SF 2000G, NOx 2000G, OZ 2000G,

CO 2000G

180

480

540 (без передней панели)

18

HCT 2000G

180

480

530

18

HCNM 2000G

180

480

600

19

CV 2000G

180

480

280

10
