Номер по Госреестру СИ: 55458-13
55458-13 Анализаторы содержания нефтепродуктов в воде
(OPAL)
Назначение средства измерений:
Анализаторы содержания нефтепродуктов в воде OPAL (далее - анализаторы) предназначены для технологического контроля содержания нефтепродуктов в воде и при аварийных ситуациях.

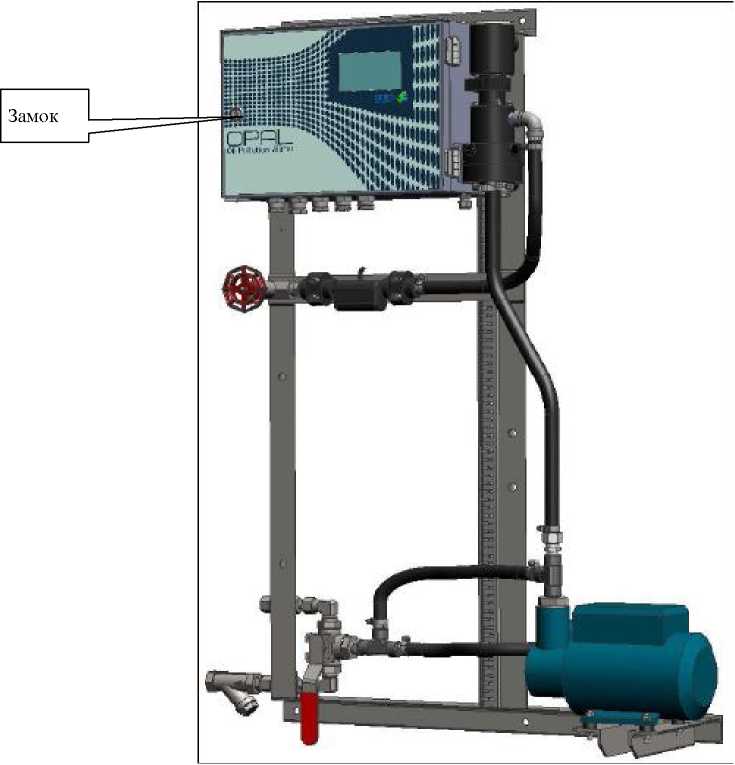

Внешний вид.
Анализаторы содержания нефтепродуктов в воде
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 31.07.2023
Номер записи -
ID в реестре СИ - 368038
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, OPAL, -,
Производитель
Изготовитель - Фирма "SERES Environnement"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Бесплатный
Статистика
Кол-во поверок - 163
Выдано извещений - 0
Кол-во периодических поверок - 56
Кол-во средств измерений - 36
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1603 от 2018.07.31 О продлении срока действия свидетельств об утверждении типа средств измерений
№2496 от 2022.10.06 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Спирт этиловый, спиртные напитки и спиртосодержащая продукция" (ТК 176)
Наличие аналогов СИ: Анализаторы содержания нефтепродуктов в воде (OPAL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
55458-13 Анализаторы содержания нефтепродуктов в воде (OPAL) Фирма "SERES Environnement" (ФРАНЦИЯ ) |
81080-20 Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 ( ) Общество с ограниченной ответственностью "Научно Производственное Предприятие Аналитические Системы" (ООО "НПП АСИС") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Научно Производственное Предприятие Аналитические Системы" (ООО "НПП АСИС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18495-08 01.07.2013 |
Анализаторы жидкости многоканальные, MP2000 Фирма "SERES Environnement" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
37964-08 01.06.2013 |
Анализаторы жидкости, SERES 1000 Фирма "SERES Environnement" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
37966-08 01.06.2013 |
Анализаторы жидкости, SERES 2000 Фирма "SERES Environnement" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
39983-08 01.01.2014 |
Системы контроля газовых выбросов, SONOx2000G Фирма "SERES Environnement" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
49095-12 20.02.2017 |
Анализаторы жидкости, Cristal Фирма "SERES Environnement" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
50510-12 12.07.2017 |
Анализаторы мутности, Turbilight мод. Turbilight R, Turbilight 30 Фирма "SERES Environnement" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
55458-13 31.07.2023 |
Анализаторы содержания нефтепродуктов в воде, OPAL Фирма "SERES Environnement" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
61232-15 24.07.2021 |
Газоанализаторы стационарные, SERES серии 2000G мод. SF 2000G, H2S/SF 2000G, NOx 2000G, NH3/NOx 2000G, OZ 2000G, CO 2000G, HCT 2000G (HCNM 2000G) Фирма "SERES Environnement" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
65515-16 27.10.2021 |
Анализаторы жидкости, Cristal SERES мод. Cristal TOC Evolution vuv Фирма "SERES Environnement" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Кто поверяет Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| АО «ОДК-Климов» (РОСС СОБ 3.00075.2013) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ «Рязанский ЦСМ» (RA.RU.311387) | РСТ | 73 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 51 | 0 | 45 | 0 | 51 | 0 | 45 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
3204 | 2996 |
|
ФБУ Рязанский ЦСМ Рязанская область |
2774 | 2996 |
|
ФБУ Рязанский ЦСМ Рязанская область |
3010 | 2996 |
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение: программа Measuring card Main, записанная в ППЗУ микроконтроллера анализатора.
Встроенное программное обеспечение разработано изготовителем анализатора для решения задач измерения содержания нефтепродуктов в воде. Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных и непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки защиты ППЗУ микроконтроллера от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Наименование встроенного ПО: Measuring card Main |
W1023003 APP |
0.8 |
FA5369DB |
CRC 32 |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. | ||||
Анализатор имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений в виде кодов доступа трёх уровней - уровень пользователя, уровень пользователя с авторизацией и уровень представителя фирмы «SERES environnement». Уровень защиты «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики (МХ) учтено при нормировании МХ.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации и на корпус анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Анализаторы содержания нефтепродуктов в воде OPAL. Руководство по эксплуатации», раздел 9.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Анализаторам содержания нефтепродуктов в воде OPAL1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. Техническая документация фирмы «SERES environnement», Франция.
Поверка
Поверкаосуществляется по документу МП-242-1513-2013 «Анализаторы содержания нефтепродуктов в воде OPAL. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в марте 2013 г.
Основные средства поверки:
Стандартный образец состава раствора нефтепродуктов в водорастворимой матрице НВМ-9, ГСО 8654-2005.
Изготовитель
фирма « SERES environnement», Франция
Адрес: 360, rue Louie de Broglie - La Duranne BP 20087, 13793 AIX EN PROVENCE Cedex 3,
France Tel. 33 (0)4 42 97 37 37, Fax33 (0)4 42 97 30 30, e-mail: seres-france@seres-france.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19, Тел. (812) 251-76-01, факс (812) 71301-14, e-mail: info@vniim.ru, http://www.vniim.ru.
Принцип действия анализатора - инфракрасный оптический (фотоабсорциометриче-ский), основан на измерении ослабления мощности (интенсивности) светового потока, происходящего вследствие избирательного поглощения инфракрасного излучения молекулами нефтепродуктов в области длин волн 850 нм.
Конструкция анализатора представляет собой металлическую раму с установленным на ней оборудованием: измерительный блок, насос, ультразвуковой измеритель расхода, измеритель температуры пробы, клапан управления потоком, трёхходовой клапан, сетчатый фильтр и др. Анализатор устанавливается стационарно на стену или на бетон-ную/монтажную опору. Проба воды поступает в прибор при помощи встроенного насоса, обеспечивающего объёмный расход 35 - 400 дм3/мин, контролируемый по ультразвуковому расходомеру.
Измерительный блок представляет собой металлический короб с измерительной ячейкой, установленной снаружи короба на правой стороне. В коробе установлена плата с микропроцессорным блоком, электромонтажные элементы, ленточные кабели, жгуты и соединители. На лицевой стороне короба, являющейся дверцей с замком, имеется жидкокристаллический сенсорный монитор, на который выводятся результаты измерений, аварийная сигнализация, сигналы состояний и осуществляется управление и настройка анализатора в диалоговом режиме. На нижней панели короба расположены электрические соединители для подачи питания, сигналов управления и сигналов входа/выхода интерфейса. На левой панели короба установлен USB-порт ввода/вывода.
В анализаторе используется одна измерительная ячейка. Перед началом измерений измерительная ячейка заполняется дистиллированной водой и производится установка нуля, результат заносится в память. При проведении измерений через измерительную ячейку (непрерывно) пропускается анализируемая вода. Использование сигнала пропускания для чистой воды и последовательно регистрируемых сигналов пропускания для исследуемого раствора позволяет выделить ослабление светового потока, зависящее только от концентрации нефтепродуктов в воде. Для учёта потерь, связанных с рассеиванием инфракрасного излучения на частицах нефтепродуктов и окислов железа, измеряется мощность (интенсивность) светового потока под углами 150° и 90° к направлению источника ИК излучения соответственно. Измерения производятся в непрерывном режиме. Очистка измерительной ячейки происходит автоматически (с периодичностью от 1 до 600 с) с возможностью программирования.
Микропроцессорный блок управления с платой интерфейса предназначен для управления работой всего анализатора, а также передачи выходной информации во внешние системы контроля. Информация о содержании нефтепродуктов высвечивается на сенсорном жидкокристаллическом мониторе на передней панели. Прибор имеет 1 аналоговый выход 4 - 20 мА, цифровые выходы RS232 и RS485 для вывода результатов измерений, кода состояния и другой информации. Интерфейс используется для передачи данных по протоколу обмена Modbus RTU в том числе для непрерывной регистрации результатов измерений и мониторинга состояния.
Анализатор содержит также 11 релейных выходов и может работать в режиме сигнализатора с программной установкой пороговых значений содержания нефтепродуктов в воде.
Имеется опция обмена по HART-протоколу и опция удалённой установки нуля.
Типы анализируемой воды - промышленные и балластные воды.
Анализаторы предназначены для работы во взрывоопасных зонах помещений и наружных установок.
На анализатор может быть установлено дополнительное оборудование:
-
- охладитель, в котором циркулирует холодная вода, обеспечивает температуру горячей пробы не выше 50 °С;
-
- система безопасности от подачи в насос недопустимо горячей воды с температурой, превышающей 50 °С;
-
- статический центробежный сепаратор (гидроциклон) служит для удаления из пробы твердых частиц;
-
- поршневой клапан с пневматическим приводом для регулярной очистки статического центробежного сепаратора.
Рисунок 1
Комплект поставки определяется заказом и отражается в спецификации. Основной комплект включает:
|
Наименование |
Количество | |
|
1. |
Анализатор нефтепродуктов в воде OPAL |
1 |
|
2. |
Анализатор нефтепродуктов в воде OPAL. Руководство по эксплуатации |
1 |
|
3. |
Анализатор нефтепродуктов в воде OPAL. Методика поверки № МП-242-1513-2013 |
1 |
|
4. |
Насос для подачи пробы |
1 |
|
5. |
Измеритель расхода анализируемой воды |
1 |
|
6. |
Ручной вентиль переключения подачи воды в режимах sample/zero |
1 |
|
7. |
Вентиль выхода пробы |
1 |
|
8. |
Регулятор воздушного потока |
1 |
|
9. |
Блок питания |
1 |
|
10. |
Водоотвод |
1 |
|
11. |
Термочувствительный элемент |
1 |
|
12. |
Кабинет Intertec Classic (опция) |
1 |
|
13. |
Кабинет типа Z25560/01 (опция) |
1 |
|
14. |
Контроллер давления (опция) |
1 |
|
15. |
Клапан давления (опция) |
1 |
|
16. |
Статический центробежный сепаратор (Гидроциклон) (опция) |
1 |
|
17. |
Очистительный пневматический клапан (опция) |
1 |
|
18. |
Соленоидный клапан (опция) |
1 |
|
19. |
HART-конвертер (опция) |
1 |
|
20. |
Редуктор давления (опция) |
1 |
|
21. |
Термостат (опция) |
1 |
|
22. |
Обогреватель (опция) |
1 |
|
23. |
Охладитель (для высоких температур пробы) (опция) |
1 |
|
24. |
Кабинет для охладителя (опция) |
1 |
|
25. |
Электромагнитный вентиль высоких температур (опция) |
1 |
|
26. |
TURBILUGHT детектор мутности (опция) |
1 |
|
27. |
Насос возврата пробы (опция) |
1 |
|
28. |
Комплект запасных частей и принадлежностей |
1 |
|
29. |
Упаковочный ящик |
1 |
Диапазоны измерений и погрешность измерений приведены в таблице 2. Таблица 2
|
Определяемый параметр |
Диапазон измерений, млн-1 |
Пределы допускаемой приведённой погрешности по стандартному образцу НВМ-9, ГСО 8654-2005, % |
|
Объёмная доля нефтепродуктов в воде, млн-1 |
от 0 до 10 от 0 до 50 от 0 до 100 |
± 10 |
|
Диапазон показаний объёмной доли нефтепродуктов в воде, млн-1: |
от 0 до 500 |
|
Пределы допускаемого изменения показаний при непрерыв- | |
|
ной работе в течение 24 ч, в долях от пределов приведённой | |
|
погрешности |
0,2 |
|
Предел допускаемого времени установления показаний, с |
10 |
|
Габаритные размеры, (высота х ширина х длина), мм, не более | |
|
- базовое исполнение |
1055 х 822 х 225 |
|
- с охлаждающей установкой и статическим центробежным | |
|
сепаратором (гидроциклоном) |
1055 х 839 х 225 |
|
- исполнение в корпусе Intertec Classic |
1390 х 950 х 500 |
|
- исполнение в корпусе Z25560/01 |
1200 х 800 х 500 |
|
Масса, кг, не более | |
|
- базовое исполнение |
30 |
- с охлаждающей установкой и статическим центробежным
|
сепаратором (гидроциклоном) |
60 |
|
- исполнение в корпусе Intertec Classic |
140 |
|
- исполнение в корпусе Z25560/01 |
160 |
|
Потребляемая мощность, В^А. не более | |
|
- базовое исполнение |
150 |
|
- исполнение в корпусе Intertec Classic и Z25560/01 |
300 |
|
Напряжение питания переменного тока частотой 50 - 60 Гц, В |
220 -+2323 |
|
Маркировка взрывозащиты для исполнения в корпусе Intertec Classic и Z25560/01 Степень защиты от внешних воздействий по ГОСТ 14254-96 |
2ExpzIIT4/T3 |
|
- базовое исполнение |
IP55 |
|
- исполнение в корпусе Intertec Classic и Z25560/01 |
IP65 |
|
Срок службы, лет |
15 |
|
Средняя наработка на отказ, ч Условия эксплуатации: |
25000 |
|
- диапазон температуры окружающего воздуха, °C | |
|
базовое исполнение (без корпуса) |
от 5 до 55 |
|
при эксплуатации в корпусе Intertec Classic |
от минус 60 до 100 |
|
при эксплуатации в корпусе Z25560/01 |
от минус 5 до 55 |
|
- диапазон атмосферного давления, кПа |
84 - 106,7 |
|
- диапазон относительной влажности, % при t = 25 °C |
10 - 80 |
|
- максимальная высота над уровнем моря, м |
2000 |
|
Параметры пробы на входе: | |
|
- диапазон рабочей температуры, °C |
от 5 до 50 |
|
- давление, бар |
от 3 до 6 |
|
кПа |
от 300 до 600 |
|
- расход, дм3/ч |
от 35 до 400 |
|
Нулевая проба - дистиллированная вода | |
|
Параметры вспомогательных агентов на входе: - воздух (для работы гидроциклона) | |
|
- давление, бар |
от 4 до 8 |
|
- расход, дм3/ч |
от 35 до 80 |
|
- охлаждающая вода, | |
|
- давление, бар |
от 3,5 до 6 |
|
- расход, дм3/ч |
400 |
|
- температура, °С |
от 5 до 25 |
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение анализатора является его неотъемлемой частью.
