Номер по Госреестру СИ: 50332-12
50332-12 Колонки топливораздаточные
(SK700-2/Horizon)
Назначение средства измерений:
Колонки топливораздаточные SK700-2/Horizon предназначены для измерений объёма топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (сСт).
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
SK700-2/Horizon
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "ЛУКОЙЛ-Центрнефтепродукт" | Юридические лица | 185 | 217 | 1,17 |
| ООО "ЛУКОЙЛ-УРАЛНЕФТЕПРОДУКТ" | Юридические лица | 64 | 97 | 1,52 |
| Общество с ограниченной ответственностью "ЛУКОЙЛ-ЦЕНТРНЕФТЕПРОДУКТ" | Юридические лица | 56 | 58 | 1,04 |
| ПАО "НК "РОСНЕФТЬ" - СМОЛЕНСКНЕФТЕПРОДУКТ" | Юридические лица | 47 | 47 | 1,00 |
| ООО "ЛУКОЙЛ-Югнефтепродукт" | Юридические лица | 40 | 43 | 1,08 |
| ООО ТАП-ИНВЕСТ-1 | Юридические лица | 32 | 32 | 1,00 |
| ООО "Ацис Технология" | Юридические лица | 30 | 35 | 1,17 |
| ООО "ЛУКОЙЛ - Югнефтепродукт" | Юридические лица | 27 | 27 | 1,00 |
| ООО «ЛУКОЙЛ-Югнефтепродукт» | Юридические лица | 18 | 18 | 1,00 |
| АО "Липецкнефтепродукт" | Юридические лица | 16 | 25 | 1,56 |
| НК РОСНЕФТЬ - СМОЛЕНСКНЕФТЕПРОДУКТ ПАО | Юридические лица | 14 | 15 | 1,07 |
| Общество с ограниченной ответственностью "АЦИС ТЕХНОЛОГИЯ" | Юридические лица | 14 | 14 | 1,00 |
| АЦИС ТЕХНОЛОГИЯ ООО | Юридические лица | 12 | 12 | 1,00 |
| юридическое лицо | Юридические лица | 11 | 11 | 1,00 |
| ООО "Лукойл-Центрнефтепродукт" | Юридические лица | 11 | 11 | 1,00 |
| Акционерное общество "ОРЕЛНЕФТЕПРОДУКТ" | Юридические лица | 11 | 11 | 1,00 |
| ЛУКОЙЛ-ЦЕНТРНЕФТЕПРОДУКТ ООО | Юридические лица | 10 | 10 | 1,00 |
| ООО "ТрансАЗС-Железнодорожный" | Юридические лица | 10 | 10 | 1,00 |
| Общество с ограниченной ответственностью "ТАТНЕФТЬ-АЗС-ЗАПАД" Владимирский филиал | Юридические лица | 10 | 10 | 1,00 |
| Общество с ограниченной ответственностью "АЗС-ЛЮКС" | Юридические лица | 9 | 9 | 1,00 |
| ООО ""ЛУКОЙЛ-ЮГНЕФТЕПРОДУКТ"" | Юридические лица | 9 | 9 | 1,00 |
| ООО "ПАРКОЙЛ" | Юридические лица | 9 | 9 | 1,00 |
| АО "НК"Роснефть-Мурманскнефтепродукт" АЗК №7 | Юридические лица | 8 | 8 | 1,00 |
| ООО "ЛУКОЙЛ-Северо-Западнефтепродукт" | Юридические лица | 8 | 8 | 1,00 |
| Общество с ограниченной ответственностью "АЗС ЦЕНТР" | Юридические лица | 8 | 8 | 1,00 |
| Общество с ограниченной ответственностью "ЛУКОЙЛ-УРАЛНЕФТЕПРОДУКТ" | Юридические лица | 8 | 8 | 1,00 |
| ООО ПКП "СТАВПРОМКОМПЛЕКТ" | Юридические лица | 7 | 8 | 1,14 |
| АО "НК "Роснефть-Мурманскнефтепродукт" АЗК № 7 | Юридические лица | 7 | 7 | 1,00 |
| Общество с Ограниченной Ответственностью «ЛУКОЙЛ- Уралнефтепродукт» | Юридические лица | 7 | 7 | 1,00 |
| ПАО НК "Роснефть-Смоленскнефтепродукт" | Юридические лица | 7 | 7 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.






Внутреннее ПО выполняет функции вычисления и отображения объёма отпущенного топлива, управления режимами работы колонок, передачи результатов измерений в систему верхнего уровня.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Е101 |
Sаndpiper 2 (Е101) |
Sandpiper- Apollo | |
|
Идентификационное наименование ПО |
SW E101 |
SW E101 |
SW Apollo |
|
Номер версии (идентификационный |
27-04.1.42E |
Не ниже |
Не ниже |
|
номер) ПО |
29-04.-05E |
A30.1.16 | |
|
Цифровой идентификатор ПО (контрольная сумма) |
0x5ef4 |
4FE0 |
8A51 |
наносится на титульный лист паспорта типографским способом.
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к колонкам топливораздаточным SK700-2/Horizon
Техническая документация «Gilbarco GmbH & Co. KG», Германия
осуществляется по документам МИ 2729-2002 «Рекомендации. ГСИ. Колонки
топливораздаточные. Методика первичной поверки» и МИ 1864-88 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика поверки».
Основные средства поверки:
при первичной поверке:
мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013, номинальная вместимость 5, 10, 20, 50, 100 л, погрешность ±0,08 %;
при периодической поверке:
мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013, номинальная вместимость 5, 10, 20, 50, 100 л, погрешность ±0,1 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт, электронновычислительное устройство, датчик импульсов, плату для подключения датчика импульсов (при наличии), счётчик (измеритель объёма) и дисплей суммарного счетчика (при наличии).
Принцип работы колонок топливораздаточных SK700-2/Horizon состоит в следующем: топливо из резервуара при помощи насоса с газоотделителем через фильтр и приемный клапан или моноблок подается в счетчик (поршневой или объемно-шнековый), из которого через раздаточный рукав с пистолетом поступает в бак транспортного средства.
Информация о количестве топлива, прошедшего через счетчик, при помощи преобразователя импульсов поступает в электронно-вычислительное устройство колонок топливораздаточных SK700-2/Horizon, измеренное количество импульсов прямо пропорционально измеренному объему топлива. На цифровом табло колонки отображается количество отпущенного топлива, его цена и стоимость.
Установка показаний на цифровом табло разового учета выданного объема топлива в положение нуля производится автоматически при снятии раздаточного пистолета, либо при нажатии клавиши выбора марки топлива для модификаций колонок, оборудованных данной опцией.
Основными элементами колонки являются:
- счётчик (измеритель объёма) поршневого типа С+, V+, либо объёмно-шнековый счётчик типа Ecometer;
- электронно-вычислительное устройство Е101, Sandpiper 2 (Е101), Sandpiper-Apollo производства фирмы «Gilbarco GmbH & Co. KG», Германия;
- насосный агрегат с газоотделителем типа Gilbarco GPU-90 или Gilbarco GPU-140 производительностью 90 л/мин и 140 л/мин соответственно;
- датчик импульсов ME01-04 (G) производства фирмы «Eltomatic», Дания, либо фирмы
«Gilbarco GmbH & Co. KG», Германия, или SK700 IS фирмы «Gilbarco GmbH & Co. KG»,
Германия, или SIP Pulser фирмы Measurement Specialties Inc., США либо фирмы «Gilbarco
GmbH & Co. KG», Германия.
- раздаточный рукав с краном.
В зависимости от комплектации колонки топливораздаточные SK700-2/Horizon могут оснащаться модулями для приёма платежей посредством карт оплаты и/или купюр, принтерами печати чеков, дополнительными информационными дисплеями, клавиатурами предварительной установки дозы, считывателями штрих-кода, радиочастотной идентификацией RFID.
Колонки топливораздаточные SK700-2/Horizon могут быть оснащены системой газовозврата Мех 0831 производства фирмы «Du rr Technic GmbH & CO. KG», Vapor Vac или VAPORIX фирмы «Fafnir GmbH», Healy фирмы «Franklin Fueling Systems», или Vapor TEK фирмы «Veeder-Root Co», «Gilbarco Inc.».
Колонки могут быть оснащены модулем температурной компенсации (АТС) фирмы «Gilbarco Inc.» или «Gilbarco GmbH & CO. KG», что позволяет производить автоматическую термокомпенсацию отпускаемого топлива, приведённого к температуре 15 °С.
Колонки топливораздаточные SK700-2/Horizon в зависимости от исполнения выпускаются одно- или двухсторонние, на каждой из сторон может быть от 1 до 4 раздаточных рукавов.
Колонки топливораздаточные SK700-2/Horizon выпускаются со встроенным насосом или без насоса, в последнем случае применяется погружной насос в резервуаре. При использовании колонок без насоса давление топлива на входе колонки должно быть не менее 2,2 бар.
Блок электроники комплектуется электронагревателем для устойчивой работы при отрицательных температурах окружающей среды.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

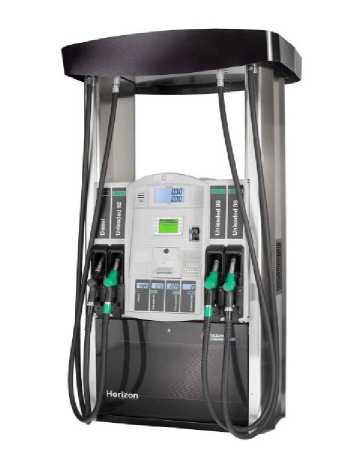

Рисунок 1 - Общий вид средства измерений
Пломба

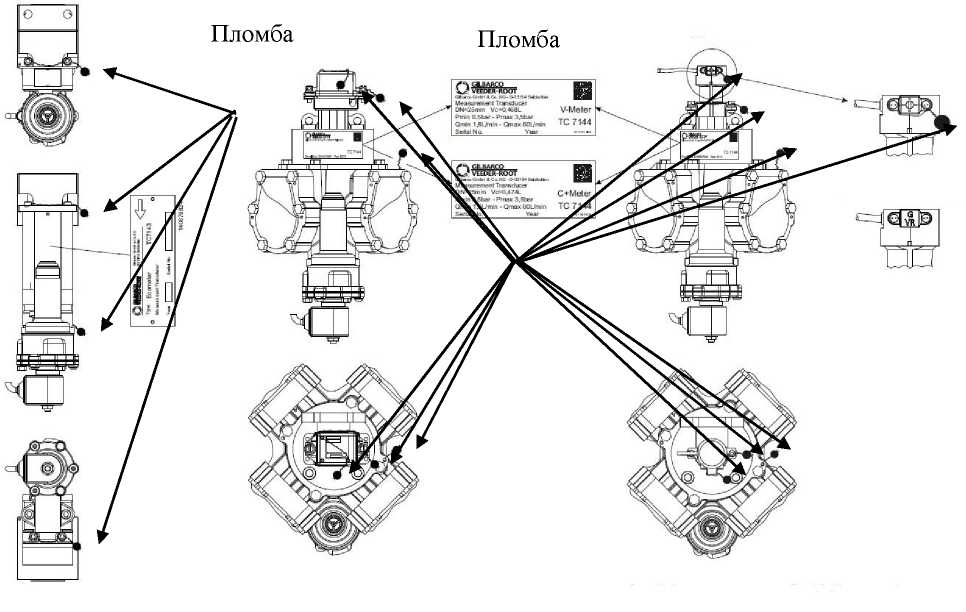

а) Схема пломбировки счётчика (измерителя объёма).
Пломба
|
MeasurentM Transduce* Pawn 0 5*isr ■ Ртах з^са< Qmin 1,6Unun - Qnax SOU min |
V-Meter TC 7144 |

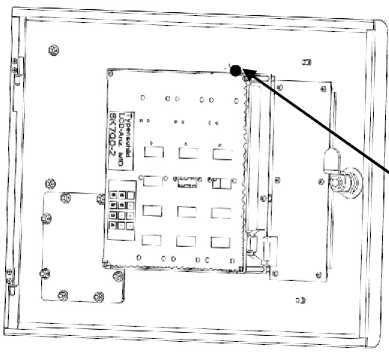

б) Схема пломбировки дисплея суммарного счетчика (при наличии)
Пломба

в) Схема пломбировки платы для подключения датчика импульсов (при наличии)

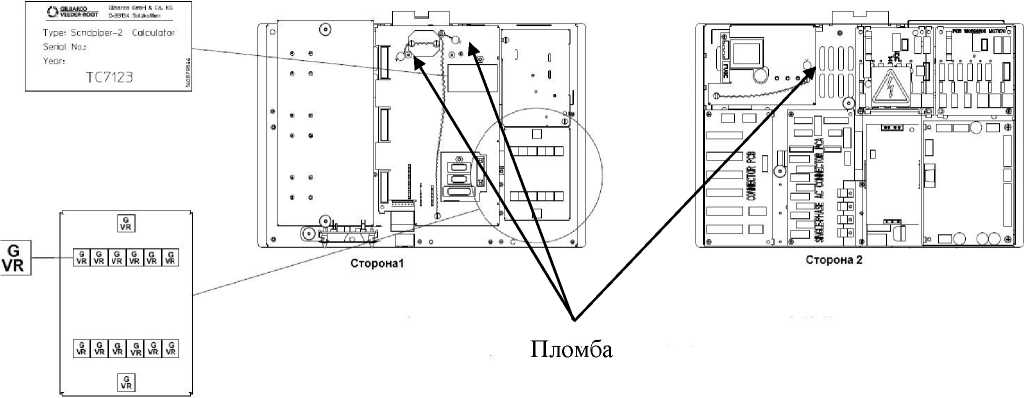

в) Схема пломбировки электронно-вычислительного устройства Sandpiper 2

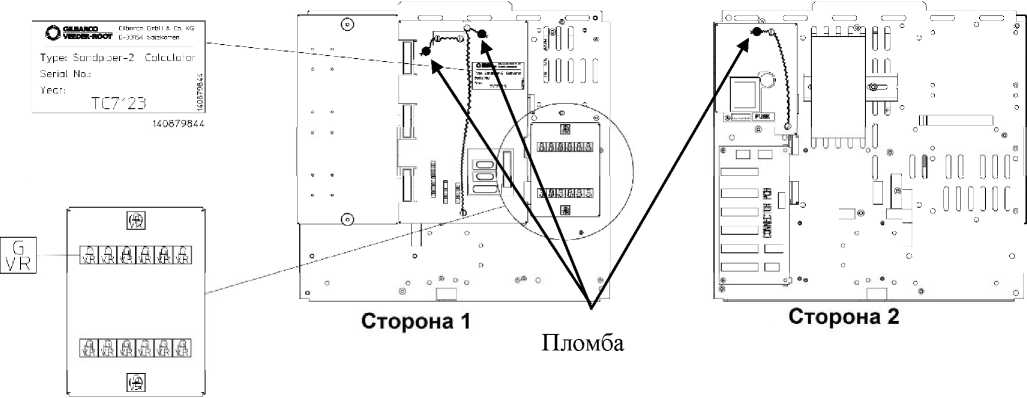

г) Схема пломбировки электронно-вычислительного устройства Sandpiper 2 и Sandpiper-Apollo
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный расход, л/мин |
40; 70; 130 |
|
Наименьший расход, л/мин |
5; 5; 10 |
|
Минимальная доза выдачи топлива, л |
5; 5; 10 |
|
Пределы допускаемой основной относительной погрешности при температуре окружающей среды (20 ± 5) °С, % |
±0,25 |
|
Пределы допускаемой погрешности при температуре, отличной от (20±5) °С, в пределах рабочих условий эксплуатации, не более, % |
±0,5 |
|
Сходимость показаний, % |
|0,25| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Емкость счетчика разового учета: | |
|
- выдачи топлива, л |
99999 99 |
|
- стоимости, руб |
99999 99 |
|
- цены за 1 литр, руб |
99 99 или 999 99 |
|
Емкость счетчика суммарного учета*, л: | |
|
электронного счетчика |
9999999999 99 |
|
электронно-механического счетчика |
9999999 |
|
Цена деления указателя разового учета: | |
|
- выданного топлива, л |
0,01 |
|
- стоимости, руб |
0,01 |
|
- цены за 1 литр, руб |
0,01 |
|
Цена деления указателя суммарного учета*, л |
1 |
|
Рабочий объем счетчика, л: | |
|
- поршневого |
0,474 |
|
- объемно-шнекового |
0,11 |
|
Длина раздаточного рукава, не менее, м |
3,3 |
|
Напряжение электропитания частотой 50 Гц, В |
230 -234,5, 400 +4500 |
|
Частота, Гц |
50±1 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Потребляемая мощность привода насоса, кВт, не более |
0,75/1,5 |
|
Масса, кг, не более |
510 |
|
Габаритные размеры, мм, не более |
2368х1146х912 |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
12000 |
|
Условия эксплуатации: - относительная влажность при температуре воздуха 35 оС, %, не более |
100 |
|
- температура окружающей среды, °С |
от -40 до +55 |
|
Температура топлива, оС: - бензин |
от -40 до +35 |
|
- керосин и дизель |
от -40 до +50 |
