Номер по Госреестру СИ: 54509-13
54509-13 Колонки раздаточные сжатого газа
(SK700-2/CNG+)
Назначение средства измерений:
Колонки раздаточные сжатого газа SK700-2/CNG+ предназначены для измерений массы сжатого природного газа по ГОСТ 27577-2000 при заправке транспортных средств.
Аналитический паспорт типа средства измерений
54509-13 — Колонки раздаточные сжатого газа
SK700-2/CNG+
Фирма "Gilbarco GmbH & Co. KG"
ГЕРМАНИЯ
МПИ: 1 год
Действует
0
организаций0
владельцев6
версий0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
75%
Полнота данных
карточка, рынок, документы и связи
19
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 75%.
Документы и быстрые переходы
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| e975c969-8e49-d23b-9360-2e2d289667c3 | 54509-13 | 2023-03-31 | — | актуальная |
| d0e9e7e7-291f-23e1-a7a6-12a697616db6 | 54509-13 | 2022-11-29 | 2023-03-31 | архивная |
| bbc88a91-7b1c-2502-3b84-abef1b07a972 | 54509-13 | 2022-10-20 | 2022-11-29 | архивная |
| cb2ac533-da73-8f09-315a-9b72d86fd701 | 54509-13 | 2021-06-04 | 2022-10-20 | архивная |
| 8f5ad42c-261f-289b-4bc0-a40e666dc80a | 54509-13 | 2021-06-03 | 2021-06-04 | архивная |
| 9d5303ef-d392-cb63-ea33-529cd3a1ccf8 | 54509-13 | 2020-05-07 | 2021-06-03 | архивная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Колонки раздаточные сжатого газа
Рисунок № 1
Внешний вид.
Колонки раздаточные сжатого газа
Рисунок № 2
Внешний вид.
Колонки раздаточные сжатого газа
Рисунок № 3
Внешний вид.
Колонки раздаточные сжатого газа
Рисунок № 4
Внешний вид.
Колонки раздаточные сжатого газа
Рисунок № 5
Внешний вид.
Колонки раздаточные сжатого газа
Рисунок № 6
Внешний вид.
Колонки раздаточные сжатого газа
Рисунок № 7
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 08.08.2018
Номер записи - 144566
ID в реестре СИ - 366966
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Gilbarco GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1418 от 2018.07.06 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 51895 "Колонки раздаточные сжиженного газа SK700-2/CNG+"
№3379 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Безопасность сырья, материалов и веществ" (ТК 339)
Наличие аналогов СИ: Колонки раздаточные сжатого газа (SK700-2/CNG+)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Gilbarco GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13974-99 01.08.2004 |
Колонки топливораздаточные, 11X Фирма "Gilbarco GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
14329-99 01.08.2004 |
Колонки топливораздаточные, MPD Фирма "Gilbarco GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
14939-99 01.11.2009 |
Колонки топливораздаточные, 39X Фирма "Gilbarco GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
15048-99 01.10.2004 |
Колонки топливораздаточные, Dimention PLUS (G-MPD) Фирма "Gilbarco GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
17222-98 01.07.2008 |
Колонки топливораздаточные, Enterprise Фирма "Gilbarco GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
22504-02 01.03.2007 |
Колонки раздаточные сжиженного газа, MPD LPG Фирма "Gilbarco GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
24861-03 01.06.2008 |
Колонки топливораздаточные, SK700 Фирма "Gilbarco GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
24861-07 01.10.2012 |
Колонки топливораздаточные, SK700 Фирма "Gilbarco GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
35861-07 01.10.2012 |
Колонки раздаточные сжиженного газа, SK700-2 LPG Фирма "Gilbarco GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
35861-09 01.10.2014 |
Колонки раздаточные сжиженного газа, SK700-2 LPG Фирма "Gilbarco GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39407-08 20.12.2023 |
Колонки топливораздаточные, SK700-2/397, SK700-2/IOD Фирма "Gilbarco GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
50332-12 23.06.2022 |
Колонки топливораздаточные, SK700-2/Horizon Фирма "Gilbarco GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51970-12 09.10.2022 |
Колонки топливораздаточные, SK700-2 Фирма "Gilbarco GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51970-12 20.12.2017 |
Колонки топливораздаточные, SK700-2 Фирма "Gilbarco GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54256-13 23.07.2018 |
Колонки топливораздаточные, SK700-2/Frontier Eu Фирма "Gilbarco GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54508-13 08.08.2018 |
Колонки раздаточные сжиженного газа, SK700-2/LPG, SK700-2/IOD/LPG Фирма "Gilbarco GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54509-13 08.08.2018 |
Колонки раздаточные сжатого газа, SK700-2/CNG+ Фирма "Gilbarco GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54551-13 16.08.2018 |
Колонки топливораздаточные, колонки топливораздаточные комбинированные, SK700-2/AdBlue, SK700-2/AdBlueЕх; SK700-2+AdBlueEx Фирма "Gilbarco GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54552-13 16.08.2018 |
Колонки топливораздаточные комбинированные, SK700-2+LPG Фирма "Gilbarco GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Кто поверяет Колонки раздаточные сжатого газа (SK700-2/CNG+)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Колонки раздаточные сжатого газа (SK700-2/CNG+)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
911 | 1128 |
|
ФБУ Вологодский ЦСМ Вологодская область |
1367 | 1128 |
|
ФБУ Вологодский ЦСМ Вологодская область |
1140 | 1128 |
|
ФБУ Воронежский ЦСМ Воронежская область |
475 | 1128 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
1197 | 1128 |
Программное обеспечение
Внутреннее ПО выполняет функции управления клапанами, подсчётом массы выданного газа, вывод информации о массе выданного газа и его стоимости на дисплей и интерфейсы связи, управление режимами работы колонки.
Уровень защиты программного обеспечения колонок раздаточных сжатого газа SK700-2/CNG+ от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Таблица 1- Идентификационные данные программного обеспечения
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программный код для вычислительного устройства Е101 |
SW E101 |
Не ниже 29-04-05E |
4FE0 |
CRC16 |
Лист № 3
Всего листов 4 Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосят на маркировочную табличку колонки фотографическим способом и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийВ колонках реализован прямой метод непосредственной оценки массы газа расходомером массовым кориолисовым, проходящей через колонку, в единицах массы.
Поверка
осуществляется по документу: МП РТ 1767-2013 «Колонки раздаточные сжатого газа SK700-2/CNG+. Методика поверки», утверждённому руководителем ГЦИ СИ ФБУ «Ростест-Москва» 21 марта 2013 г.
Лист № 4 Всего листов 4 При поверке применяются следующие средства измерений:
- весы , наибольший предел взвешивания 150 кг , класс точности III (средний) по ГОСТ 29329-92.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к колонкам раздаточным сжатого газа SK700-2/CNG+ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
Техническая документация «Gilbarco GmbH & Co. KG», Германия.
Принцип работы колонок раздаточных сжатого газа SK700-2/CNG+ состоит в следующем: сжатый газ из парка баллонов через фильтр и приёмный клапан подаётся в расходомер массовый кориолисовый, из которого через раздаточный рукав с краном поступает в баллон транспортного средства.
Информация о массе топлива, прошедшего через расходомер, по протоколу Modbus или с импульного выхода поступает в электронно-вычислительное устройство. На цифровом табло колонки отображается количество масса топлива, его цена и стоимость.
Установка показания на цифровом табло разового учёта выданной массы газа и стоимости в положение нуля производится автоматически при снятии раздаточного крана с колонки.
Основными элементами колонки являются:
-
- расходомер массовый CNGmass фирмы «Endress+Hauser Flowtec AG», Швейцария (в госреестре средств измерений № 37965-08);
-
- электронно-вычислительное устройство Sandpiper 2 (Е101) производства фирмы «Gilbarco GmbH & Co. KG», Германия;
-
- раздаточный рукав с краном, выдерживающий давление не менее 35 МПа.
В зависимости от комплектации колонки раздаточные сжатого газа SK700-2/CNG+ могут оснащаться модулями для приёма платежей посредством карт оплаты и/или купюр, принтерами печати чеков, дополнительными информационными дисплеями, панелями предварительной установки дозы, считывателями штрих-кода, радиочастотной идентификацией RFID.

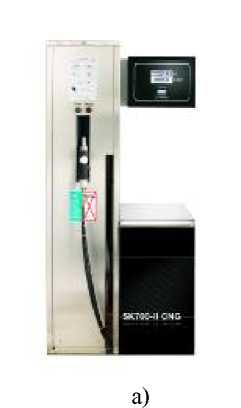

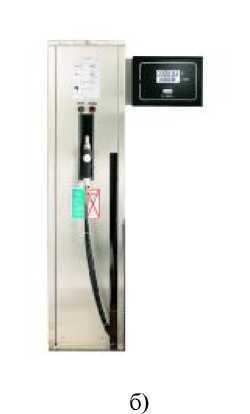

Рисунок 1- Колонки раздаточные сжатого газа SK700-2/CNG+: а) обычное исполнение, б) исполнение с упрощённым дизайном
Лист № 2
Всего листов 4 Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха.

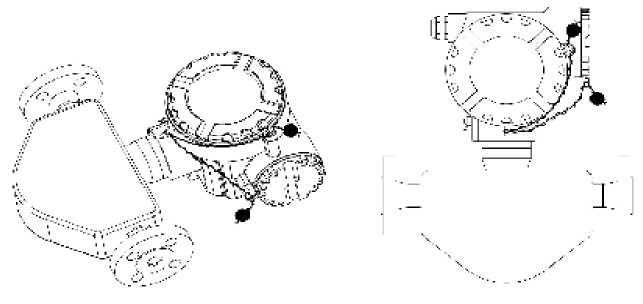

Рисунок 2 - Схема пломбировки расходомера массового CNGmass.
•■11- 1
1 I-
Рисунок 3- Схема пломбировки электронного блока.
Таблица 4 -
|
Наименование |
Количество |
|
Колонка |
1 шт. |
|
Раздаточный рукав с краном |
по заказу |
|
Методика поверки |
1 экз. |
|
Руководство по эксплуатации |
1 экз. |
|
Запасные части и принадлежности |
по заказу |
В колонках реализован прямой метод непосредственной оценки массы газа расходомером массовым кориолисовым, проходящей через колонку, в единицах массы.
Таблица 2
|
Наименование параметра |
Значение |
|
Диапазон расходов топлива, кг/мин |
от 0,8 до 80 |
|
Минимальная доза выдачи топлива, кг |
5 |
|
Пределы допускаемой относительной погрешности измерений объема топлива при выдаче, %
|
± 1,5 ± 1,0 |
|
Максимальное давление сжатого газа, МПа |
2,5 |
|
Рабочее давление сжатого газа, МПа |
1,8 |
|
Напряжение электропитания, В |
+ 10 % 220 -15% |
|
Потребляемая мощность, Вт, не более |
700 |
|
Масса, кг, не более |
450 |
|
Г абаритные размеры, мм, не более |
1977 х 580 х 882 |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
12000 |
|
Условия эксплуатации:
|
до 100 от 84,0 до 106,7 от минус 40 до плюс 55 |
