Номер по Госреестру СИ: 54256-13
54256-13 Колонки топливораздаточные
(SK700-2/Frontier Eu)
Назначение средства измерений:
Колонки топливораздаточные SK700-2/Frontier Eu предназначены для измерений объёма топлива (бензин, керосин, дизельное топливо, биотопливо) с вязкостью от 0,55 до 40 мм2/с (сСт).
Внешний вид.
Колонки топливораздаточные
Рисунок № 1
Внешний вид.
Колонки топливораздаточные
Рисунок № 2
Внешний вид.
Колонки топливораздаточные
Рисунок № 3
Внешний вид.
Колонки топливораздаточные
Рисунок № 4
Внешний вид.
Колонки топливораздаточные
Рисунок № 5
Программное обеспечение
Внутреннее ПО выполняет функции вычисления и отображения объёма отпущенного топлива, управления режимами работы колонок, передачи результатов измерений в систему верхнего уровня.
Уровень защиты программного обеспечения колонок топливораздаточных SK700-2/Frontier Eu от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Таблица 1- Идентификационные данные программного обеспечения
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Программный код для вычислительного устройства Sandpiper (Е101) |
SW E101 |
Не ниже 29-04-05E |
4FE0 |
CRC16 |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку колонки фотографическим способом и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийВ колонках реализован прямой метод непосредственной оценки объёма топлива измерителем объёма топлива, проходящего через колонку, в единицах объёма.
Поверкаосуществляется по документу МИ 1864-88 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика поверки».
При поверке применяются следующие средства измерений:
- мерники 2-го разряда вместимостью 5, 10, 20, 50, 100 л с основной погрешностью
не более ± 0,1 % по ГОСТ 8.400-80.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к колонкам топливораздаточным SK700-2/Frontier EuГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
Техническая документация «Gilbarco GmbH & Co. KG», Германия.
Лист № 5 Всего листов 5
Принцип работы колонок топливораздаточных SK700-2/Frontier Eu состоит в следующем: топливо из резервуара при помощи насоса с газоотделителем через фильтр и приёмный клапан подаётся в счётчик (поршневой или объёмно-шнековый), из которого через раздаточный рукав с краном поступает в бак транспортного средства.
Информация о количестве топлива, прошедшего через счётчик, при помощи преобразователя импульсов поступает в электронно-вычислительное устройство колонок топливораздаточных SK700-2/Frontier Eu, измеренное количество импульсов прямо пропорционально объёму топлива. На цифровом табло колонки отображается количество отпущенного топлива, его цена и стоимость.
Установка показаний в положение нуля на цифровом табло разового учёта выданного объёма топлива производится автоматически при снятии раздаточного крана, либо при нажатии клавиши выбора марки топлива.
Основными элементами колонки являются:
-
- счётчик (измеритель объёма) поршневого типа С+ или V или V+, либо объёмношнековый счётчик типа Ecometer;
-
- электронно-вычислительное устройство Sandpiper 2 (Е101) производства фирмы «Gilbarco GmbH & Co. KG», Германия;
-
- насосный агрегат с газоотделителем типа Gilbarco GPU-90 или Gilbarco GPU-140 производительностью 90 л/мин и 140 л/мин соответственно;
-
- датчик импульсов ME01-04 (140893503) производства фирмы «Eltomatic», Дания или SK700 IS (140861632) фирмы «Gilbarco GmbH & Co. KG», Германия, или Gilbarco SIP Pulser (М10623, M11128);
-
- раздаточный рукав с краном.
В зависимости от комплектации колонки топливораздаточные SK700-2/Frontier Eu могут оснащаться модулями для приёма платежей посредством карт оплаты и/или купюр, принтерами печати чеков, дополнительными информационными дисплеями, панелями предварительной установки дозы, считывателями штрих-кода, радиочастотной идентификацией RFID.
Колонки топливораздаточные SK700-2/Frontier Eu могут быть оснащены устройством газовозврата Мех 0831 или M11292 производства фирмы «Durr Technic GmbH & CO. KG» или Vapor Vac фирмы «Fafnir», или Healy фирмы «Franklin Fueling Systems», или Vapor TEK фирмы «Veeder-Root Co», «Gilbarco Inc».
Колонки могут быть оснащены модулем температурной компенсации (АТС) фирмы «Gilbarco Inc.» или «Gilbarco GmbH & CO. KG», что позволяет производить автоматическую термокомпенсацию отпускаемого топлива, приведённого к температуре 15 °С.
Колонки топливораздаточные SK700-2/Frontier Eu выпускаются со встроенным насосом или без насоса, в последнем случае применяется погружной насос в резервуаре. При использовании колонок без насоса давление топлива на входе колонки должно быть не менее 0,2 МПа.

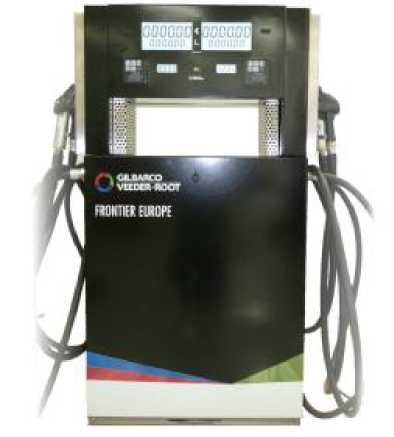

Рисунок 1- Колонка топливораздаточная SK700-2/Frontier Eu.
Блок электроники комплектуется электронагревателем для устойчивой работы при отрицательных температурах окружающей среды.

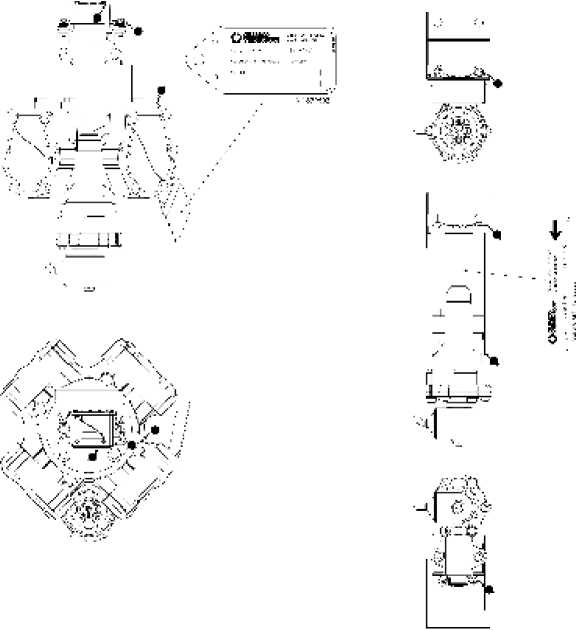

Рисунок 2- Схема пломбировки измерителей объёма.
Рисунок 3 - Схема пломбировки электронного блока.
Таблица 4 -
Наименование |
Количество |
Колонка |
1 шт. |
Раздаточный рукав с краном |
по заказу |
Руководство по эксплуатации |
1 экз. |
Запасные части и принадлежности |
по заказу |
В колонках реализован прямой метод непосредственной оценки объёма топлива измерителем объёма топлива, проходящего через колонку, в единицах объёма.
Таблица 2
Наименование параметра |
Значение |
Номинальный расход, л/мин: | |
- 1 счетчик (измеритель объема) C/ V/ V+/ Ecometer |
40; 70 |
- 2 счетчика (измерителя объема) С/ V/ V+/ Ecometer |
130 |
Минимальный расход топлива, л/мин: | |
- 1 счетчик (измеритель объема) C/ V/ V+/ Ecometer |
4 |
- 2 счетчика (измерителя объема) C/ V/ V+/ Ecometer |
8 |
Минимальная доза выдачи топлива, л: | |
- 1 счетчик (измеритель объема) C/ V/ V+/ Ecometer |
5 |
- 2 счетчика (измерителя объема) C/ V/ V+/ Ecometer |
10 |
Продолжение таблицы
Пределы допускаемой основной относительной погрешности измерений объема топлива при температуре окружающей среды (20 ± 5) °С, %
|
± 0,25 ± 0,4 |
Пределы допускаемой относительной погрешности измерений объема топлива в диапазоне рабочих температур окружающей среды и топлива, % |
± 0,5 |
Напряжение электропитания частотой 50 Гц, В |
+10 % +10% 220 -15% , 380 -15% |
Потребляемая мощность, кВт, не более |
4,5 |
Масса, кг, не более |
190 |
Г абаритные размеры, мм, не более |
2115 х 880 х 560 |
Средний срок службы, лет |
12 |
Средняя наработка на отказ, ч |
12000 |
Условия эксплуатации:
|
от 30 до 100 от минус 40 до плюс 55 |
