Номер по Госреестру СИ: 49696-12
49696-12 Мониторы
(VM-5)
Назначение средства измерений:
Мониторы VM-5 (далее - мониторы) предназначены для преобразований сигналов, поступающих от первичных измерительных преобразователей в значения температуры, расстояния, параметров вибрации, частоты вращения валов, шестерней и зубчатых колёс.

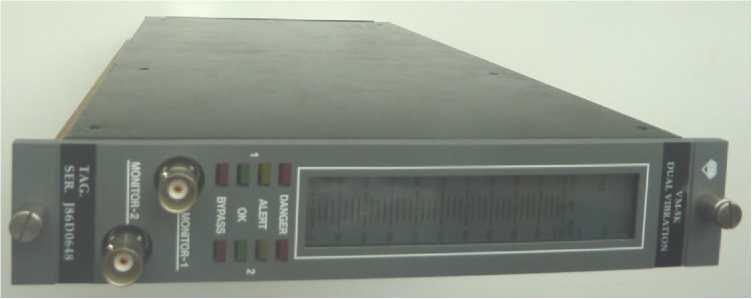

Внешний вид.
Мониторы
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 22.03.2022
Номер записи - 138991
ID в реестре СИ - 361391
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных,
Производитель
Изготовитель - Фирма "Shinkawa Sensor Technology, Inc."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 366 дн.
Приказы РСТ, где упоминается данный тип СИ
№263 от 2012.04.19 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 49672-12 по 49685-12,9662-12,49686-12,49687-12,21370-12,49688-12по 49697-12)
№600 от 2017.03.22 О продлении срока действия свидетельств (12 позиций)
Наличие аналогов СИ: Мониторы (VM-5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Shinkawa Sensor Technology, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
44727-10 01.08.2015 |
Мониторы, VM-5K Фирма "Shinkawa Sensor Technology, Inc." (ЯПОНИЯ ) |
ОТ |
1 год |
|
44728-10 15.10.2025 |
Вибропреобразователи , CV-86 Фирма "Shinkawa Sensor Technology, Inc." (ЯПОНИЯ ) |
ОТ |
1 год |
|
44889-10 01.08.2015 |
Вибропреобразователи , VK-202A Фирма "Shinkawa Sensor Technology, Inc." (ЯПОНИЯ ) |
ОТ |
1 год |
|
48248-11 31.08.2021 |
Вибропреобразователи , VK Фирма "Shinkawa Sensor Technology, Inc." (ЯПОНИЯ ) |
ОТ |
1 год |
|
49672-12 22.03.2022 |
Датчики частоты вращения , MS и RS Фирма "Shinkawa Sensor Technology, Inc." (ЯПОНИЯ ) |
ОТ |
1 год |
|
49696-12 22.03.2022 |
Мониторы, VM-5 Фирма "Shinkawa Sensor Technology, Inc." (ЯПОНИЯ ) |
ОТ |
1 год |
|
58290-14 25.08.2019 |
Преобразователи перемещения токовихревые, WK-142К Фирма "Shinkawa Sensor Technology, Inc." (ЯПОНИЯ ) |
ОТ |
1 год |
|
70869-18 23.04.2024 |
Комплексы вибромониторинга, VM-7 и VM-7B Фирма "Shinkawa Sensor Technology, Inc." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71229-18 21.05.2024 |
Толщиномеры, NS Фирма "Shinkawa Sensor Technology, Inc." (ЯПОНИЯ ) |
ОТ МП |
1 год |
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Мониторы (VM-5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 24 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Мониторы (VM-5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на паспорт в левый верхний угол типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в разделе 4 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мониторам VM-5-
1 ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
2 ГОСТ Р 8.648-08 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот 1 • 10-2 .. ,2409 Гц.
Вне сферы государственного регулирования обеспечения единства измерений.
Поверка
Поверкаосуществляется по МИ 2539-89 «ГСИ. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки».
Перечень основных средств поверки указан в таблице 2.
Таблица 2
|
Наименование |
Метрологические характеристики |
|
Установка для поверки вольтметров В1-8 |
Диапазон выходного напряжения от 10 мкВ до 300 В £ 1 /а 1 0/000Э\ л/ 6 = ± (0,3 +----) % для напряжения переменного тока иии £ 1 /А О 1 0/000Э\ л/ о = ± (0,2 +----) % для напряжения постоянного тока иип< |
|
Вольтметр универсальный цифровой В7-40 |
Верхний предел измерений постоянного напряжения 200 В, Д = ± (0,01 + 0,02(^ - 1) % Верхний предел измерений постоянного тока 2 А, Д = ± (0,2 + 0,02(^ - 1) % |
|
Генератор сигналов низкочастотный прецизионный Г3-110 |
Диапазон частот от 0,01 до 1999999,99 Гц 6 = ± 340-7 |
Изготовитель
Фирма «Shinkawa Sensor Technology, Inc», Япония4-22 Yoshikawa-kogyodanchi, Higashi-hiroshima 739-0153, Japan тел.: +81-82-429-1118 факс: +81-82-429-0804
Е-Mail: service@sst.shinkawa.co.jp
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области»(ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20 телефон/факс: (8412) 49-82-65
e-mail: pcsm@sura.ru
Конструкция мониторов выполнена в виде плоских блоков (крейтов) и предназначена для установки в приборные стойки, при этом не исключается возможность использования мониторов отдельно от приборных стоек.
Мониторы имеют два канала измерительного преобразования выходных сигналов первичных измерительных преобразователей (ПИП) в значения измеряемых ими величин, отображаемых на цифро-шкальном жидкокристаллическом индикаторе. Мониторы снабжены световой индикацией об аварийных режимах работы контролируемого объекта, аналоговыми выходами на самописцы и анализаторы, а также слаботочными управляющими контактами.
Принцип действия мониторов основан на аналого-цифровом преобразовании входного напряжения переменного и (или) постоянного тока в значения измеряемых величин.
Мониторы имеют выход для питания вибропреобразователей.
Мониторы выпускаются в девяти модификациях, приведённых в таблице 1.
Таблица 1
|
Модификация |
Величина, измеряемая совместно с ПИП |
Диапазон измерений величины, измеряемой совместно с ПИП |
Выходная величина ПИП | |
|
Напряжение постоянного тока, В |
Напряжение переменного тока, В | |||
|
1 |
2 |
3 |
4 |
5 |
|
VM-5B |
Амплитуда виброускорения, м/с2 |
0...20; 0.50; 0...100; 0...200 |
0.22 |
0.1,5 |
|
Амплитуда виброскорости, мм/с |
0.20; 0...50; 0.100 |
0.22 |
0.1,5 | |
|
УМ-5С |
Амплитуда виброперемещения, мкм |
0...50; 0...100; 0...125; 0...250; 0.500 |
0.22 | |
|
VM-51 |
Амплитуда виброперемещения, мкм |
0...2; 0...3; 0...5; 0...10 |
0.22 | |
|
VM-5U |
Амплитуда виброперемещения, мкм |
0.50; 0...100; 0...250 |
0.22 |
0.1,5 |
|
Амплитуда виброскорости, мм/с |
0.10; 0...20; 0.50 |
0.22 |
0.1,5 | |
|
1 |
2 |
3 |
4 |
5 |
|
VM-5F |
Температура, °С |
0.100; 0.150; 0...200; 0...250; 0.300; 0.500; 0.750; 0...1000 |
0.22 | |
|
VM-5R |
Частота вращения, об/мин |
1...1000; 1.2000; 1...10000;
|
0.22 | |
|
VM-5S |
Частота вращения, об/мин |
1.1000; 1...2000;
1.10000; 1.15000;
1.30000; 1.50000; 1...99999 |
0.22 | |
|
VM-5T |
Расстояние до стальной поверхности, мм |
-0,5...+0,5; -1...+1; -2...+2 |
0.22 | |
|
VM-52 |
Расстояние до стальной поверхности, мм |
0...2; 0.3; 0.5; 0.10 |
0.22 | |
|
Примечания:
| ||||
Фотография общего вида представлена на рисунке 1.
Рисунок 1
В комплект поставки входят:
-
- монитор VM-5;
-
- паспорт.
мониторов VM-5 в режиме измере-
ний выходного напряжения ПИП представлены в таблице 2.
Таблица 2 - мониторов VM-5 в режиме измерений выходного напряжения ПИП
|
Диапазон измерений входного напряжения постоянного тока, В |
0.22 |
|
Диапазон измерений среднеквадратического значения входного напряжения переменного тока, В |
0.1,5 |
|
Диапазон частот входного напряжения переменного тока по уровню минус 35 %, Гц |
9,5.20000 |
|
Число разрядов индикатора |
4 |
|
Пределы допускаемой основной приведённой погрешности |
± 1 % |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С |
± 5 % |
Номинальное значение коэффициента преобразования мониторов VM-5 в режиме из-
мерений выходного напряжения ПИП:
K = ^макс — -^мин
" U ’
где .тмакс и .хмин - максимальное и минимальное значения диапазона измерений ПИП,
U - значение напряжения на входе монитора VM-5.
Номинальные значения коэффициента преобразования мониторов VM-5 приведены в таблице 3.
Таблица 3 - Номинальные значения коэффициента преобразования мониторов VM-5 в режиме измерений выходного напряжения ПИП
|
Диапазон измерений ПИП |
Номинальные значения коэффициента преобразования мониторов | |
|
В диапазоне измерений входного напряжения постоянного тока |
В диапазоне измерений среднеквадратического значения входного напряжения переменного тока | |
|
1 |
2 |
3 |
|
0...2 мкм |
2/22 мкм/В |
- |
|
0...3 мкм |
3/22 мкм/В |
- |
|
0...5 мкм |
5/22 мкм/В |
- |
|
0...10 мкм |
10/22 мкм/В |
- |
|
0...50 мкм |
50/22 мкм/В |
- |
|
0...100 мкм |
100/22 мкм/В |
- |
|
0...125 мкм |
125/22 мкм/В |
- |
|
0...250 мкм |
250/22 мкм/В |
- |
|
0.500 мкм |
500/22 мкм/В |
- |
|
-0,5...+0,5 мм |
1/22 мм/В |
- |
|
-1...+1 мм |
2/22 мм/В |
- |
|
-2...+2 мм |
3/22 мм/В |
- |
|
0...2 мм |
2/22 мм/В |
- |
|
0.3 мм |
3/22 мм/В |
- |
|
0.5 мм |
5/22 мм/В |
- |
|
0...10 мм |
10/22 мм/В |
- |
|
0.10 мм/с |
10/22 мм/В-с |
10/1,5 мм/В-с |
|
0.20 мм/с |
20/22 мм/В-с |
20/1,5 мм/В-с |
|
0.50 мм/с |
50/22 мм/В-с |
50/1,5 мм/В-с |
|
0.100 мм/с |
100/22 мм/В-с |
100/1,5 мм/В-с |
|
1 |
2 |
3 |
|
0...20 м/с2 |
20/22 м/В-с2 |
20/1,5 м/В-с2 |
|
0.50 м/с2 |
50/22 м/В-с2 |
50/1,5 м/В-с2 |
|
0...100 м/с2 |
100/22 м/В-с2 |
100/1,5 м/В-с2 |
|
0...200 м/с2 |
200/22 м/В-с2 |
200/1,5 м/В-с2 |
|
1.1000 об/мин |
1000/22 об/В-мин |
- |
|
1...2000 об/мин |
2000/22 об/В-мин |
- |
|
1...5000 об/мин |
5000/22 об/В-мин |
- |
|
1.10000 об/мин |
10000/22 об/В-мин |
- |
|
1.15000 об/мин |
15000/22 об/В-мин |
- |
|
1...20000 об/мин |
20000/22 об/В-мин |
- |
|
1.30000 об/мин |
30000/22 об/В-мин |
- |
|
1.50000 об/мин |
50000/22 об/В-мин |
- |
|
1...99999 об/мин |
99999/22 об/В-мин |
- |
|
0.100 °С |
100/22 °С/В |
- |
|
0.150 °С |
150/22 °С/В |
- |
|
0...200 °С |
200/22 °С/В |
- |
|
0...250 °С |
250/22 °С/В |
- |
|
0.300 °С |
300/22 °С/В |
- |
|
0.500 °С |
500/22 °С/В |
- |
|
0.750 °С |
750/22 °С/В |
- |
|
0...1000 °С |
1000/22 °С/В |
- |
мониторов VM-5 в режиме преобразования выходного напряжения ПИП представлены в таблице 4.
Таблица 4 - мониторов VM-5 в режиме преобразования выходного напряжения ПИП
|
Диапазон измерений входного напряжения постоянного тока, В |
0.22 |
|
Диапазон измерений среднеквадратического значения входного напряжения переменного тока, В |
0.1,5 |
|
Диапазон выходного напряжения постоянного тока, В |
1.5 В; 0.5 В; 0.10 В; -5.0 В; -10.0 В |
|
Диапазон выходного постоянного тока, мА |
4.20 мА |
|
Пределы допускаемой основной приведённой погрешности |
± 1 % |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С |
± 5 % |
Номинальные значения коэффициента преобразования мониторов VM-5:
K = ^макс -^мин
■ Uk
где хмакс и .хмин - максимальное и минимальное значения диапазона измерений ПИП,
Uk - верхнее значение диапазона измерений монитора VM-5.
Условия эксплуатации нормальные:
-
- температура окружающего воздуха (20 ± 5) °С;
-
- относительная влажность воздуха от 20 до 80 %;
-
- атмосферное давление от 84 до 106 кПа;
Условия эксплуатации рабочие:
-
- температура окружающего воздуха от 0 до 60 °С;
-
- относительная влажность воздуха от 20 до 95 % без конденсации влаги;
-
- атмосферное давление от 84 до 106,7 кПа.
Питание осуществляется от одного из источников:
-
- переменного тока напряжением от 85 до 264 В и частотой (50,0 ± 0,5) Гц;
-
- постоянного тока напряжением (24 ± 1) В;
-
- постоянного тока напряжением (110 ± 5) В. Масса - не более 2,4 кг.
Габаритные размеры (ВхДхШ) - не более 191*373*38 мм.
