Номер по Госреестру СИ: 70869-18
70869-18 Комплексы вибромониторинга
(VM-7 и VM-7B)
Назначение средства измерений:
Комплексы вибромониторинга моделей VM-7 и VM-7B (далее по тексту - VM-7 и УМ-7В) предназначены для преобразования выходных сигналов вибропреобразователей, установленных на контролируемом оборудовании, в характеристики и параметры вибрации (виброускорение, виброскорость и виброперемещение).
Внешний вид.
Комплексы вибромониторинга
Рисунок № 1
Внешний вид.
Комплексы вибромониторинга
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для управления VM-7 и VM-7B, а также для сбора, обработки и хранения результатов измерений.
Программное обеспечение по структуре является целостным, выполняет функции управления параметрами отображения и математические функции формирования выходного сигнала.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MCL View |
Device Config | |
Номер версии (идентификационный номер) ПО |
1.2.0.0 |
Цифровой идентификатор ПО (контрольная сумма) |
4EC519A892D2968C7042699B769F75BE |
A16113A9563A814F338DFE42F61E0585 | |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и в виде наклейки на VM-7 и VM-7B согласно рисункам 1 и 2 соответственно.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам вибромониторинга моделей VM-7 и VM-7B
Техническая документация изготовителя SHINKAWA Sensor Technology, Inc.
Поверка
Поверкаосуществляется по документу РТ-МП-4594-441-2017 «ГСИ. Комплексы вибромониторинга моделей VM-7 и VM-7B. Методика поверки», утвержденному ФБУ «Ростест-Москва» 11 апреля 2017 г.
Основные средства поверки:
-
- генератор сигналов произвольной формы Agilent 33510B (регистрационный номер в Федеральном информационном фонде № 53565-13);
-
- вольтметр универсальный цифровой быстродействующий В7-43 (регистрационный номер в Федеральном информационном фонде № 10283-85).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
SHINKAWA Sensor Technology, Inc., Япония
Адрес: 4-22 Yoshikawa Kogyo-Danch, Higashi Hiroshima-Shi, Hiroshima-Ken, 739-0153, Japan Телефон: +81-82-429-1118
Web-сайт: www.shinkawaelectric.com/en
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон (факс): +7(495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия VM-7 и УМ-7В основан на преобразовании выходного напряжения вибропреобразователей (в состав систем не входят) в значения характеристик (виброускорение, виброскорость и виброперемещение).
Модели VM-7 и VM-7B отличаются количеством слотов для установки измерительных и вспомогательных модулей, а также типами и габаритными размерами модулей.
Конструктивно VM-7 представляет собой приборные стойки типа VM-761; VM-762, отличающиеся типом входных и выходных разъемов с 13 слотами, в которые устанавливаются измерительные и вспомогательные модули.
Измерительные модули:
-
- модуль монитора вибрации/перемещения VM-701;
-
- модуль монитора абсолютной вибрации VM-702.
Состав и количество измерительных модулей определяется по согласованию с заказчиком. Максимально в одну стойку возможно установить 5 измерительных модулей любой модификации.
Вспомогательные модули:
-
- два слота для модуля анализа VM-731 и VM-732, предназначенные для анализа сигналов вибрации модулей монитора и передачи их в программное обеспечение анализа;
-
- два слота для модуля сетевой связи VM-742, предназначенные для передачи в сеть измерительной информации;
-
- один слот для модуля реле VM-721, устанавливающий логическую связь между сигналами ОПАСНОСТИ, ПРЕДУПРЕЖДЕНИЯ и ПОДТВЕРЖДЕНИЯ модулей;
-
- один слот для модуля локальной коммуникации и маркера фазы VM-741, предназначенный для отображения значения измерений через MCL View и выполнения настройки с помощью Device Config;
-
- два слота для модуля питания VM-751 или VM-753 или VM-754 обеспечивающих питание модулей.
Конструктивно VM-7В представляет собой приборные стойки типа "УМ-761В; "УМ-762В, отличающиеся типом входных и выходных разъемов с 16 слотами, в которые устанавливаются измерительные и вспомогательные модули.
Измерительные модули:
-
- модуль монитора вибрации/перемещения VM-701 В;
-
- модуль монитора абсолютной вибрации VM-702В.
Состав и количество измерительных модулей определяется по согласованию с заказчиком. Максимально в одну стойку возможно установить 10 измерительных модулей любой модификации.
Вспомогательные модули:
-
- один слот для модуля реле УМ-721В или VM-722В, устанавливающий логическую
связь между сигналами ОПАСНОСТИ, ПРЕДУПРЕЖДЕНИЯ и ПОДТВЕРЖДЕНИЯ модулей;
-
- один слот для модуля локальной коммуникации и маркера фазы VM-741 В, предназначенный для отображения значения измерений через MCL View и выполнения настройки с помощью Device Config;
-
- два слота для модуля сетевой связи VM-742B, предназначенные для передачи в сеть измерительной информации;
-
- два слота для модуля питания VM-751B или VM-753B или VM-754B обеспечивающих питание модулей.
Внешний вид комплексов вибромониторинга моделей VM-7 и VM-7B приведен на рисунках 1 и 2.
а)
б)
в)
Знак

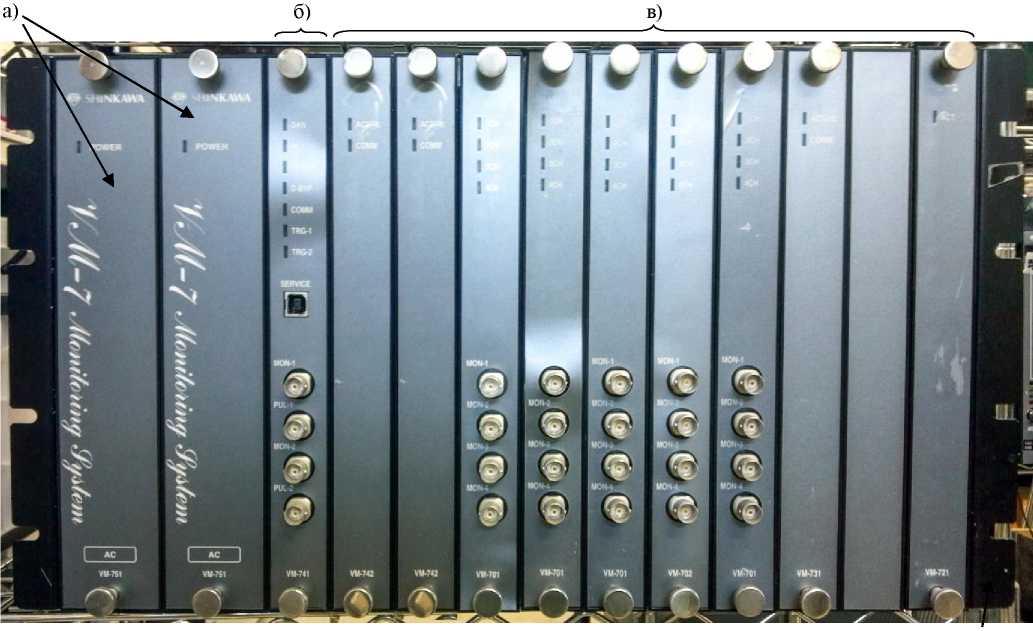

Рисунок 1 - Общий вид комплекса вибромониторинга модели VM-7, где а) модули VM-751; VM-753; VM-754 б) модуль VM-741
в) модули VM-701; VM-702, модуль VM-721; модули VM-731; VM-732 и модуль VM-742
утверждения типа
Знак утверждения
типа

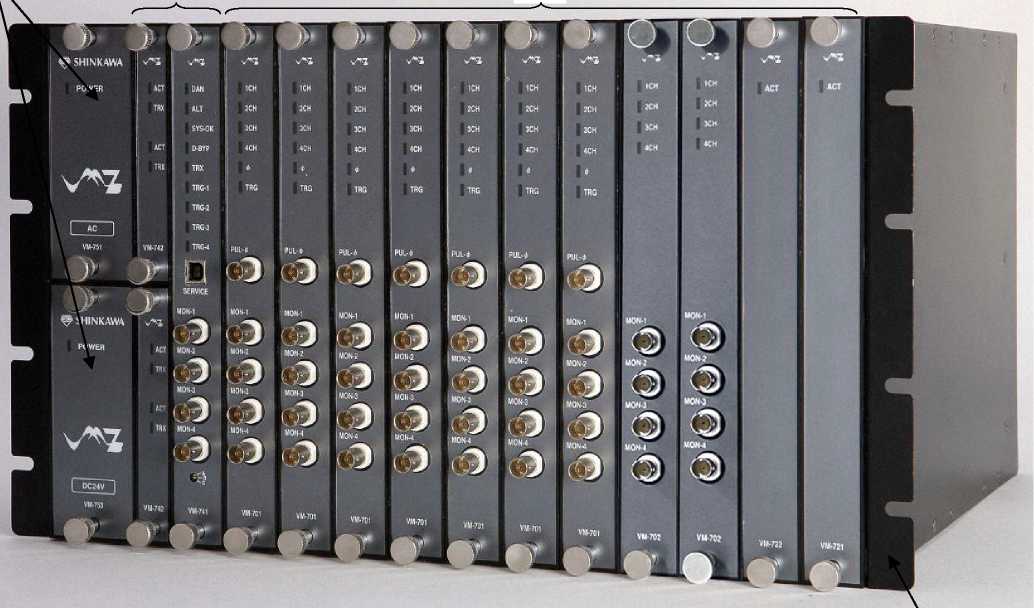

Рисунок 2 - Общий вид комплекса вибромониторинга модели VM-7B, где а) модули VM-751B; VM-753B; VM-754B б) модули VM-742B и модуль VM-741B
в) модули VM-701B; VM-702B и модули VM-721B; VM-722B
Пломбирование комплексов вибромониторинга моделей VM-7 и VM-7B не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Комплексы вибромониторинга |
VM-7 и VM-73 (состав по заказу) |
1 шт. |
Руководство по эксплуатации комплексов вибромониторинга моделей VM-7 и VM-7B |
6G14-025, Ред. 5 |
1 экз. |
Руководство по эксплуатации модуля монитора вибрации/перемещения VM-701 и VM-701B |
6G14-027, Ред.2 |
1 экз. |
Руководство по эксплуатации модуля монитора абсолютной вибрации VM-702 и VM-702B |
6G14-042, Ред.1 |
1 экз. |
Методика поверки |
РТ-МП-4594-441-2017 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
Модель VM-7 (модуль VM-701, VM-702) |
Модель VM-7B (модуль VM-701B, VM-702B) | |
Диапазон рабочих частот, Гц |
от 2 до 1000 | |
Диапазон измерений среднеквадратичного значения (СКЗ) виброускорения, м^с-2 |
от 10 до 200 | |
Диапазон измерений СКЗ виброскорости, мм-с"1 |
от 10 до 100 | |
Диапазон измерений размаха виброперемещения, мкм |
от 100 до 1000 | |
Пределы допускаемой относительной погрешности измерений СКЗ виброускорения, СКЗ виброскорости и размаха виброперемещения в диапазонах рабочих частот, %
|
от -30 до +2 ± 2 от -30 до +2 |
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение | ||
Диапазон рабочих температур, °С |
от 0 до +65 | ||
Средний срок службы, лет |
8 | ||
Модель VM-7 | |||
Состав: |
Масса, г, не более: |
Г абаритные размеры, (длинахширинахвысота) мм, не более: | |
Стойка VM-761 |
11500 |
482,6x265,9x350,0 | |
Стойка VM-762 |
11000 |
482,6x265,9x350,0 | |
Модуль VM-701 |
1000 |
318,6Х30,0Х265,9 | |
Модуль VM-702 |
1000 |
318,6x30,0x265,9 | |
Модуль VM-751 |
3000 |
321,6x50,3x265,9 | |
Модуль VM-753 |
3000 |
321,6x50,3x265,9 | |
Модуль VM-754 |
3000 |
321,6x50,3x265,9 | |
Модуль VM-721 |
1000 |
318,6x30,0x265,9 | |
Модуль VM-731 |
1500 |
318,6x30,0x265,9 | |
Модуль VM-732 |
1800 |
318,5x30,0x265,9 | |
Модуль VM-741 |
1000 |
318,5x30,0x265,9 | |
Модуль VM-742 |
1000 |
318,5x30,0x265,9 | |
Модель VM-7B | |||
Состав: |
Масса, г, не более: |
Г абаритные размеры, (длинахширинахвысота) мм, не более: | |
Стойка VM-761B |
9500 |
440x267x350 | |
Стойка VM-762B |
10500 |
440x267x350 | |
Модуль VM-701B |
1000 |
318,6x30,0x265,9 | |
Модуль VM-702B |
1000 |
318,6x30,0x265,9 | |
Модуль VM-751B |
1500 |
321,53x50,50x132,70 | |
Модуль VM-753B |
1500 |
321,53x50,50x132,70 | |
Модуль VM-754B |
1500 |
321,53x50,50x132,70 | |
Модуль VM-721B |
1000 |
318,6x30,0x265,9 | |
Модуль VM-722B |
1000 |
318,6x30,0x265,9 | |
Модуль VM-741B |
1000 |
318,5x30,0x265,9 | |
Модуль VM-742B |
500 |
318,3x20,0x132,7 |
