Номер по Госреестру СИ: 44728-10
44728-10 Вибропреобразователи
(CV-86)
Назначение средства измерений:
Вибропреобразователи серии CV-86 (далее - вибропреобразователи) предназначены для измерений виброскорости.
Внешний вид.
Вибропреобразователи
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на вибропреобразователи в виде наклейки, а на эксплуатационную документацию типографическим способом.
Лист № 3 Всего листов 3
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вибропреобразователям серии CV-86
1 ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10’1_2-104 Гц.
2 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Рекомендуемым основным средством поверки является поверочная установка 2-го разряда по МИ 2070-90.
Изготовитель
Фирма «Shinkawa Sensor Technology, Inc», Япония
4-22 Yoshikawa-kogyodanchi, Higashi-hiroshima 739-0153, Japan тел.: +81-82-429-1118 факс: +81-82-429-0804
Е-Mail: service@sst.shinkawa.co.jp
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»).
Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20. тел./факс: (8412) 49-82-65, e-mail: pcsm@sura.ru
Принцип действия основан на преобразовании виброперемещения пьезоэлектрическим элементом вибропреобразователей в электрический сигнал с последующим интегрированием этого сигнала до скорости с помощью встроенного усилителя заряда.
Вибропреобразователи выполнены в виде металлического цилиндра с жёстко соединённым гибким двухвыводным кабелем или с разъёмом для подключения соединительного кабеля.
Вибропреобразователи выпускаются в двух исполнениях:
-
- CV-861 - с разъёмом для подключения кабеля стандартного или брызгозащищённого исполнения;
-
- CV-862 - с жёстко соединённым гибким двухвыводным кабелем.
Вибропреобразователи могут выпускаться во взрывозащищённом исполнении с маркировкой по взрывозащите «0ExiaIIAT4X».
Вибропреобразователи могут применяться для непрерывного измерения и контроля вибрационного состояния машин и механизмов в энергетической, нефтегазовой и других отраслях промышленности и науки.

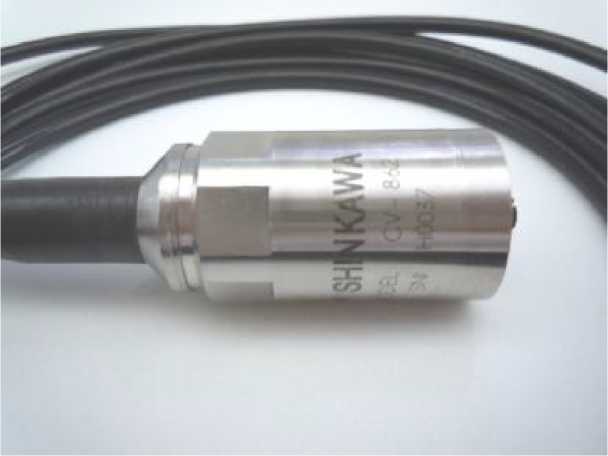

Фотография общего вида вибропреобразователей представлена на рисунке 1.
Рисунок 1
Лист № 2 Всего листов 3
В комплект поставки входят:
- вибропреобразователь ;
- руководство по эксплуатации.
представлены в таблице 1.
Таблица 1
Наименование характеристики |
Значение |
Диапазон измерений, мм/с |
от 0 до 1270 |
Диапазон частот, Гц |
от 10 до 3500 |
Номинальный коэффициент преобразования (на опорной частоте 100 Гц), мВ/мм^с-1 |
3,94 |
Пределы допускаемой основной погрешности коэффициента преобразования, % |
± 5 |
Пределы допускаемой неравномерности амплитудно-частотной характеристики, % |
± 10 |
Относительный коэффициент поперечной чувствительности, %, не более |
5 |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, % |
± 10 |
Резонансная частота, кГц, не менее |
15 |
Степень защиты, обеспечиваемая оболочкой |
IP67 |
Напряжение питания постоянного тока, В (подключение необходимо выполнять с помощью специального развязывающего диода, согласно эксплуатационной документации на преобразователи) |
от 18 до 30 |
Условия эксплуатации: § нормальные:
§ рабочие:
%, не более
|
20 ± 5 80 от 84 до 106 от -50 до +120 от -20 до +60 98 от 84 до 106,7 |
Масса, г, не более:
|
145 250 |
Габаритные размеры, мм, не более:
|
0 25,4x66 0 25,4x110 (без учёта длины кабеля) |
