Сведения о средстве измерений: 71229-18 Толщиномеры

Номер по Госреестру СИ: 71229-18
71229-18 Толщиномеры
(NS)

Назначение средства измерений:
Толщиномеры модели NS (далее - толщиномеры) предназначены для измерений толщины изделий.

сертификация программного обеспечения

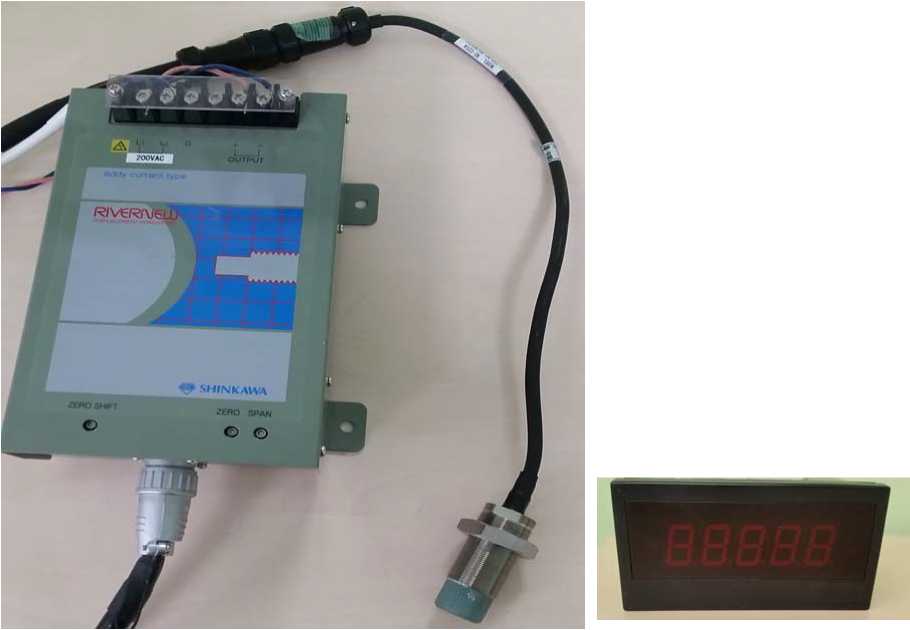

Внешний вид. Толщиномеры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Толщиномеры
Рисунок № 1

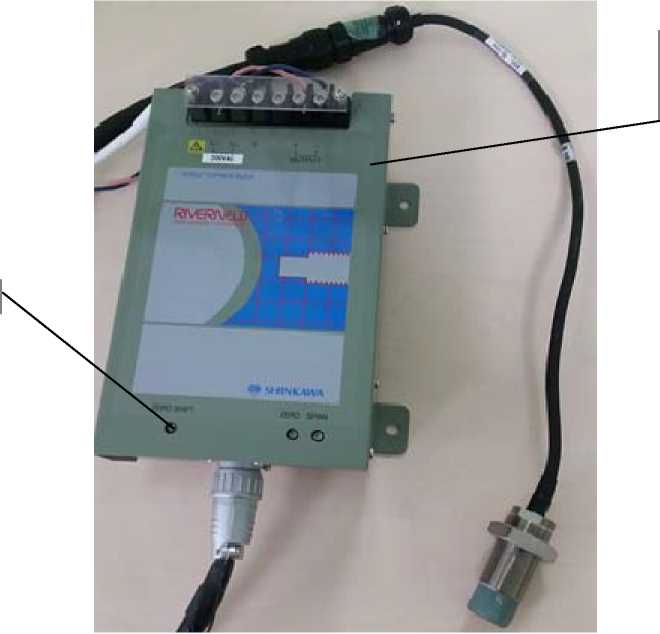

Внешний вид. Толщиномеры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Толщиномеры
Рисунок № 2

Общие сведения

Дата публикации - 31.03.2023
Срок свидетельства - 21.05.2024
Номер записи - 167311
ID в реестре СИ - 396195
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Shinkawa Sensor Technology, Inc."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
