Номер по Госреестру СИ: 48248-11
48248-11 Вибропреобразователи
(VK)
Назначение средства измерений:
Вибропреобразователи VK предназначены для измерений виброперемещений и расстояний до стальной поверхности.

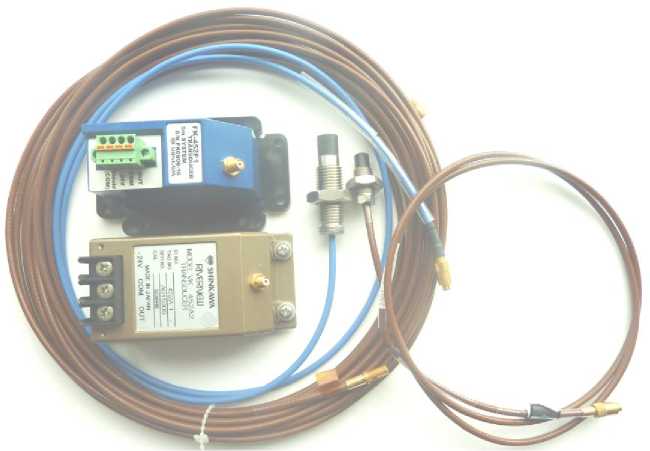

Внешний вид.
Вибропреобразователи
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на паспорт в верхний левый угол типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к вибропреобразователям VK ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Не установлены.
Поверка
Поверкаосуществляется по ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Перечень основных средств поверки указан в таблице 3. Таблица 3
№ п/п |
Наименование |
Метрологические характеристики |
1 |
Поверочная установка 2-го разряда по МИ 2070-90 |
Диапазон частот от 10 Гц до 1 кГц, 2-ой разряд |
2 |
Источник питания Б5-70 |
Выходное постоянное напряжение (24,0 ± 2,4) В, Выходной ток не менее 100 мА |
3 |
Мультиметр цифровой прецизионный Fluke 8508А |
Диапазон измерений переменного напряжения от 1 мВ до 1000 В, диапазон частот от 10 Гц до 100 кГц 6 = ± (0,026-Ux + 0,0025-^) % |
Изготовитель
Фирма «Shinkawa Sensor Technology, Inc», Япония
4-22 Yoshikawa-kogyodanchi, Higashi-hiroshima 739-0153, Japan
тел.: +81-82-429-1118 факс: +81-82-429-0804
Е-Mail: service@sst.shinkawa.co.jp
Испытательный центр
ГЦИ СИ ФБУ «Пензенский ЦСМ»
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
телефон/факс : (8412) 49-82-65 e-mail: pcsm@sura.ru
Конструкция вибропреобразователей VK представляет собой цилиндрический датчик, соединённый кабелем с нормирующим преобразователем.
Принцип действия заключается в следующем: изменение расстояния от торца датчика вибропреобразователя до стальной поверхности, над которой он установлен, вызывает изменения магнитной индукции внутри датчика. Эти изменения магнитной индукции, затем преобразуются в электрический сигнал, который усиливается и преобразуется нормирующим преобразователем в постоянное напряжение.
Вибропреобразователи VK выпускаются в восьми модификациях в зависимости от диапазона измерений (таблица 1).
Таблица 1
Обозначение | ||
Датчик |
Соединительный кабель |
Нормирующий преобразователь |
VL-452A |
VW-452A |
VK-452A |
VL-202P |
VW-202P |
VK-202P |
VL-302P |
VW-302P |
VK-302P |
VL-602P |
VW-602P |
VK-602P |
VL-143P |
VW-143P |
VK-143P |
VL-263P |
VW-263P |
VK-263P |
FL-452F |
FW-452F |
FK-452F |
FL-202F |
FW-202F |
FK-202F |
Фотография общего вида:
В комплект поставки входят :
- датчик;
- соединительный кабель ;
- нормирующий преобразователь ;
- стандартный образец JIS SMC440;
- гайка крепления;
- паспорт.
Основные технические характеристики приведены в таблице 2:
Наименование характеристики |
Значение для моди< |
шкации с датчиком | ||||||
VL-452A |
VL-202P |
VL-302P |
VL- 602P |
VL-143P |
VL-263P |
FL-452F |
FL-202F | |
Диапазон измерений линейных перемещений, мм |
от 1 до 4,5 |
от 5 до 7 |
от 0,8 до 3,3 |
от 3,5 до 6 |
от 4 до 16,5 |
от 4 до 26 |
от 1 до 5 |
от 0,5 до 2,25 |
Диапазон измерений амплитуды виброперемещения1, мм |
от 0 до 4,5 |
от 0 до 7 |
от 0 до 3,3 |
от 0 до 6 |
от 0 до 16,5 |
от 0 до 26 |
от 0 до 5 |
от 0 до 2,25 |
Рабочий диапазон частот измерений амплитуды виброперемещения, Гц |
от 10 до 1000 | |||||||
Пределы допускаемой основной относительной погрешности измерений линейных перемещений и амплитуды вибро-перемещения2, % |
± 12 | |||||||
Пределы допускаемой дополнительной относительной погрешности измерений линейных перемещений и амплитуды виброперемещения, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, % |
± 4 | |||||||
Номинальный коэффициент преобразования линейных пе-ремещений2, В/мм |
3,9 |
7,9 |
5 |
2,5 |
0,8 |
0,4 |
3,9 |
7,9 |
Номинальный коэффициент преобразования вибропереме-щения2,3, В/мм |
2,8 |
5,6 |
3,5 |
1,8 |
0,6 |
0,3 |
2,8 |
5,6 |
Условия эксплуатации:
воздуха при температуре +35 °С, %, не более
|
20 ± 5 80 от 84 до 106 | |||||||
от -35 до +80 от -40 до +125 90 от 84 до 106,7 | ||||||||
Напряжение питания постоянного тока, В |
24,0 ± 2,4 | |||||||
Примечания. 1. При размещении торца датчика на расстоянии равном верхнему пределу измерений линейных перемещений от контролируемой поверхности.
Нормируемые метрологические характеристики обеспечиваются при обязательном применении соединительного кабеля из комплекта поставки конкретной модификации вибропреобразователя. |
