Номер по Госреестру СИ: 47753-11
47753-11 Нивелиры оптические
(POL10, POL15)
Назначение средства измерений:
Нивелиры оптические POL 10, POL 15 (далее - нивелиры) предназначены для
измерения превышений методом геометрического нивелирования по вертикальным рейкам.
Внешний вид.
Нивелиры оптические
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.09.2016
Номер записи - 136686
ID в реестре СИ - 359086
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нивелир оптико-механический с компенсатором HILTI , Нивелир POL15, Нивелир POL 15, Нивелир оптический POL15, Нет модификации, нет данных , модификации POL15, Модель POL10, мод. POL15, POL15, POL10/15, POL10, POL15, POL10, POL 15, Hilti POL15, Hilti POL10, HILTI Pol 15, (POL15), POL15,
Производитель
Изготовитель - Фирма "Hilti Corporation"
Страна - ЛИХТЕНШТЕЙН
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 423
Выдано извещений - 7
Кол-во периодических поверок - 195
Кол-во средств измерений - 81
Кол-во владельцев - 62
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 1666 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Нивелиры оптические (POL10, POL15)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Hilti Corporation"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
19803-00 01.07.2005 |
Приборы измерительные лазерные, PD 10 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
19803-01 01.05.2006 |
Дальномеры лазерные, PD 10, PD 20, PD 25 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
23104-02 01.07.2007 |
Нивелиры лазерные ротационные, PR 15 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
23105-02 01.07.2007 |
Нивелиры лазерные ротационные, PR 60 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
24206-06 01.06.2011 |
Измерители глубины залегания арматуры, PS 20, PS 200 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
24678-03 01.05.2008 |
Нивелиры лазерные, PM 10 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
24679-03 01.05.2008 |
Нивелиры лазерные ротационные, PR 16 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
26109-03 01.12.2008 |
Дальномеры лазерные, PD 22, PD 28 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
28441-04 01.01.2010 |
Дальномеры лазерные, PD 30, PD 32 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
29127-05 01.05.2010 |
Нивелиры лазерные, PM 24 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
29490-05 01.07.2010 |
Нивелиры лазерные, PML 32 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
32523-06 01.09.2011 |
Нивелиры лазерные ротационные, PR 20 и PR 25 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
34176-07 01.04.2012 |
Приборы для измерений толщины элементов строительных объектов и указания меток для бурения, PX 10 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
36524-07 01.01.2013 |
Дальномеры лазерные, PD 4 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
36525-07 01.01.2013 |
Дальномеры лазерные, PD 40, PD 42 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
40046-08 01.01.2014 |
Нивелиры лазерные ротационные, PR 26 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
47753-11 16.09.2016 |
Нивелиры оптические , POL10, POL15 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
49136-12 24.02.2017 |
Нивелиры лазерные ротационные, PR 3, PR 35, PRE 3 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
49142-12 03.02.2022 |
Нивелиры лазерные, PMC 46, PMP 45, PML 42 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
50587-12 04.07.2022 |
Дальномеры лазерные, PD 5 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
50599-12 04.07.2022 |
Тахеометры электронные, POS 15/18 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
50869-12 17.08.2017 |
Измерители глубины залегания арматуры, PS 200 Ferroscan Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
51476-12 04.07.2022 |
Теодолиты, Hilti POT 10 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
53817-13 18.06.2018 |
Меры толщины бетонные, PT 1000, Detection block Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
54564-13 15.06.2023 |
Измерители, PS1000 мод. X-Scan System PS1000, X-Scan PS1000 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
56614-14 20.12.2023 |
Дальномеры лазерные, PD-I, PD-E Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
58189-14 20.08.2019 |
Нивелиры лазерные ротационные, PR 2-HS, PR 30-HVS, PRI 36 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
59043-14 24.07.2024 |
Измерители диаметров и глубины залегания арматуры, PS 250 Ferroscan и PS 200 S Ferroscan Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
Кто поверяет Нивелиры оптические (POL10, POL15)
Стоимость поверки Нивелиры оптические (POL10, POL15)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Белгородский ЦСМ Белгородская область |
3142 | 4108 |
ФБУ Владимирский ЦСМ Владимирская область |
5308 | 4108 |
ФБУ Владимирский ЦСМ Владимирская область |
6369 | 4108 |
ФБУ Волгоградский ЦСМ Волгоградская область |
4518 | 4108 |
ФБУ Воронежский ЦСМ Воронежская область |
3005 | 4108 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус нивелира.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений нивелиром приведена в разделе 7 «Эксплуатация» в документе «Нивелиры оптические POL 10, POL 15. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к нивелирам оптическим POL 10, POL 15
1. ГОСТ 8.016-81 «Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»;
2. Документация фирмы-изготовителя «Нивелиры оптические POL 10, POL 15.
Руководство по эксплуатации».
Поверка
Поверкаосуществляется по документу МП РТ 1546-2011 «Нивелиры оптические POL 10, POL 15. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 11 мая 2011г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- Теодолит точный типа Т2 ГОСТ 10529-86, СКП измерения углов не более 2";
- Экзаменатор с ценой деления не более 1" по ГОСТ 13012-67;
- Рейка нивелирная типа РН-3 по ГОСТ 10528-90,
ПГ метрового интервала не более ± 0,5 мм.
Испытательный центр
ГЦИ СИ ФГУ «Ростест-Москва»117418, Москва, Нахимовский пр., 31
Тел.: (499) 129-19-11, факс: (499) 124-99-96, email: info@rostest.ru
Принцип действия нивелира основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора с воздушным демпфером.
Измерение превышений состоит в суммировании разностей отсчетов (проекция визирной оси на нивелирную рейку) по нивелирным рейкам, установленных на каждых двух последовательных точках, расположенных по некоторой линии и образующей нивелирный ход.
Основными частями нивелира являются зрительная труба с компенсатором, несъемная подставка (трегер) с тремя подъемными винтами и вертикальная осевая система. Приведение нивелира в рабочее положение осуществляется по круглому установочному уровню. Наведение в горизонтальной плоскости на нивелирную рейку осуществляется с помощью бесконечного наводящего винта без зажимного устройства. Нивелир имеет горизонтальный лимб для угловых измерений и дальномерные нити для измерения расстояний. Снятие отсчета по рейке выполняется визуально. При работе используются рейки нивелирные РН-3, РН-10 по ГОСТ 10528-90.
Выпускаемые нивелиры POL 10 и POL 15 отличаются внутренним строением объектива зрительной трубы.

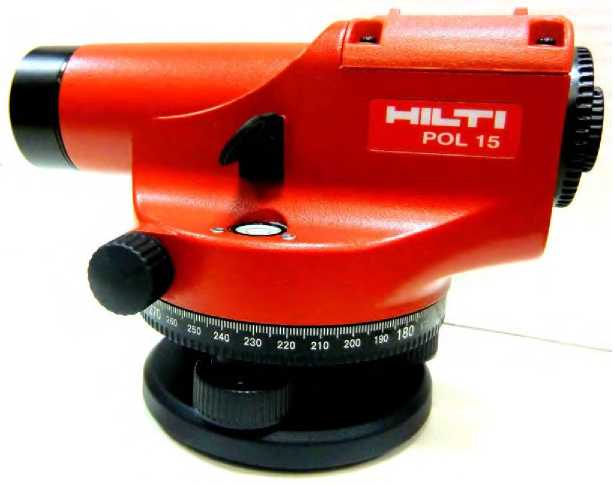

Общий вид нивелира показан на рисунке 1.
Рисунок 1
Таблица 1
Наименование характеристики |
POL 10 |
POL 15 |
Увеличение зрительной трубы, крат, не менее: |
20 |
28 |
Диаметр входного зрачка зрительной трубы, мм, не менее: |
30 |
36 |
Наименьшее расстояние визирования, м, не более: |
0,65 | |
Угловое поле зрения зрительной трубы, не менее: |
1°20' | |
Цена деления круглого установочного уровня, '/2 мм: |
8±1,2 | |
Диапазон работы компенсатора, ', не менее: |
±15 | |
Допускаемое СКО установки линии визирования, ", не более: |
0,5 | |
Коэффициент нитяного дальномера |
100±1 | |
Значение постоянного слагаемого нитяного дальномера, м: |
0±0,1 | |
Диапазон измерений горизонтальных углов, °: |
0 - 360 | |
Цена деления горизонтального лимба, °: |
1 | |
Допускаемое СКО измерения превышения на 1 км двойного хода при длине визирного луча 30 м, мм, не более: |
2,0 |
1,5 |
Диапазон рабочих температур, °С: |
от -20 до +50 | |
Диапазон температуры хранения, °С: |
от -30 до +60 | |
Габаритные размеры, ДхШхВ, мм, не более: |
190 х 130 х 136 | |
Масса, кг, не более: |
1,8 |
