Теодолиты Hilti POT 10 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях.

Углы поворота зрительной трубы в горизонтальной и вертикальной плоскостях измеряются оптическими датчиками углов. Результаты измерений выводятся на сегментный дисплей, расположенный на передней панели.

Теодолит оснащён горизонтальным и вертикальным кругом с цифровой шкалой и одним электронным уровнем (1-осевой компенсатор) для точного определения вертикальных углов и измерения углов наклона.

Конструктивно теодолиты Hilti POT 10 выполнены единым блоком и состоит из следующих частей: подставки, зрительной трубы, лимба, алидады, круглого уровня, наводящих и закрепительных винтов. Подставка - нижняя часть теодолита снабжена тремя подъемными винтами и предназначена для установки прибора в горизонтальное положение. В подставке расположена ось горизонтального лимба теодолита с круговой угломерной шкалой с ценой деления нанесенной по часовой стрелке от 0° до 360°. Лимб наглухо скреплен с вертикальной осью теодолита. Для вращения в горизонтальной плоскости лимб имеет закрепительный и наводящий винты. Вертикальная ось алидады входит в полую ось лимба и таким образом она соединена с ним соосно. Алидада имеет закрепительный и наводящий винты, что позволяет вращать ее в горизонтальной плоскости относительно неподвижного лимба. В колонках теодолита находится его горизонтальная ось, которая наглухо скреплена с вертикальным кругом, предназначенный для измерения вертикальных углов, и, в отличие от горизонтального, имеет секторную оцифровку, т. е. для положения «круг лево» (КЛ) будет иметь знак «+» для положительных углов наклона и знак «-» - для отрицательных. При положении «круг право» (КП) знаки при цифрах будут обратными. Положение КЛ означает, что вертикальный круг относительно наблюдателя находится слева от зрительной трубы, а при положении КП - справа. Положение вертикального круга меняют переводом зрительной трубы через зенит. Зрительная труба также наглухо закреплена на горизонтальной оси прибора и предназначена для визирования на объекты. Она состоит из смотрированных в общем корпусе объектива, фокусирующей линзы, окуляра и расположенной перед ним визирной сетки, которая выгравирована на стеклянной пластинке. Основные штрихи сетки взаимно перпендикулярны, они предназначены для наведения зрительной трубы на объект в горизонтальной и вертикальной плоскостях. Кроме основных штрихов, имеются крайние горизонтальные дальномерные штрихи, предназначенные для определения расстояний по рейке. Для вращения вертикальной плоскости зрительная труба имеет закрепительный и наводящий винты. Таким образом, этими винтами и винтами алидады или лимба зрительную трубу можно наводить на любую точку в пространстве.

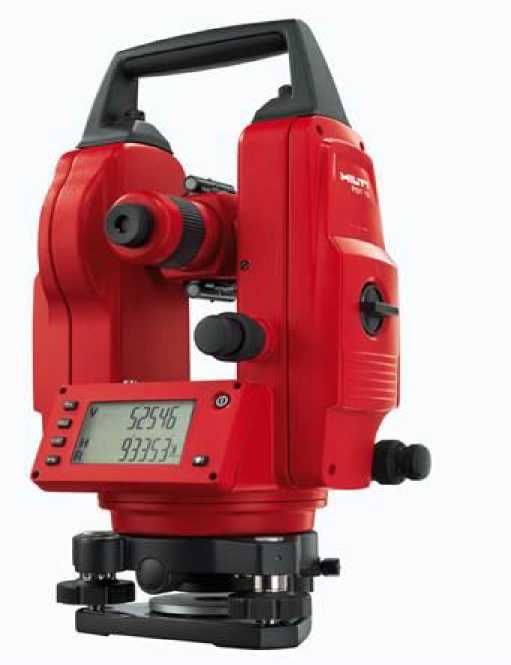

Рисунок 1 - Теодолит Hilti POT 10

В комплект поставки входят:
