Номер по Госреестру СИ: 54564-13
54564-13 Измерители
(PS1000 мод. X-Scan System PS1000, X-Scan PS1000)
Назначение средства измерений:
Измерители PS1000 модификаций X-Scan System PS1000, X-Scan PS1000 предназначены для измерений координат и визуализации объектов, расположенных в объеме бетонных конструкций.
Внешний вид.
Измерители
Рисунок № 1
Внешний вид.
Измерители
Рисунок № 2
Программное обеспечение
Измерители PS1000 модификаций: X-Scan System PS1000, X-Scan PS1000 имеют в своем составе программное обеспечение, идентификационные данные которого приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
PS1000 |
PS1000 |
Не ниже 2.0.0 |
- |
- |
Метрологически значимая часть программного обеспечения прошита во внутренней
долговременной памяти измерителя и защищена кодом производителя. При работе с измерителем пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на заднюю панель измерителя PS1000 в виде пленочной наклейки и на титульные листы руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе «Измерители PS1000 модификаций X-Scan System PS1000, X-Scan PS1000. Руководство по эксплуатации» в разделе «Использование по назначению».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям PS1000 модификаций X-Scan System PS1000, X-Scan PS1000
1. Техническая документация фирмы «HILTI Corporation», Лихтенштейн.
Поверка
Поверкаосуществляется по документу МП РТ 1857-2013 «Измерители PS1000 модификаций X-Scan System PS1000, X-Scan PS1000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест - Москва» в мае 2013 г.
Основные средства поверки:
-
1. Меры толщины бетонные PT1000, Detection block, погрешности:
-
- толщины: ±1 мм;
-
- координат и размеров дефектов: по глубине залегания - ±1,0 мм, по ширине меры - ±3,0 мм;
-
2. Лента измерительная ГОСТ 7502-89, (0^50000) мм, III разряд
Изготовитель
Адрес: LI-9494 Schaan, Liechtenstein,
Tel:.+4232342111
Fax:.+4232342965
Заявитель
Испытательный центр
Тел.: (499) 129-19-11, факс: (499) 124-99-96
email: info@rostest.ru
Принцип действия измерителей PS1000 модификаций X-Scan System PS1000, X-Scan PS1000 основан на взаимодействии высокочастотного излучения, формируемого выходными антеннами радара измерителя с элементами исследуемой бетонной конструкции. Измерители со скоростью сканирования, задаваемой оператором, перемещаются по поверхности исследуемой бетонной конструкции. Сигнал высокочастотного электромагнитного излучения после взаимодействия с элементами, расположенными в объеме исследуемой бетонной конструкции, отражается и принимается приемным трактом и обрабатывается электронными блоками измерителей.
Вся служебная и полученная при работе измерителей информация выводится на вмонтированный в корпус дисплей. При сканировании бетонных конструкций вся информация отображается на дисплее сканера в проекциях (вид сверху и сечения), шкала на дисплее позволяет оценить глубину залегания объектов и расстояние между ними.
Конструктивно измерители PS1000 модификаций: X-Scan System PS1000, X-Scan PS1000 выполняются в виде функционально законченного электронного блока, заключенного в ударопрочный пластиковый корпус. Пластиковый корпус включает в себя клавиатуру и жидкокристаллический дисплей, на котором отображаются результаты измерений и служебная информация. В зависимости от комплектации в наборе также может присутствовать отдельный портативный монитор PSA100, который заключен в ударопрочный пластиковый корпус с клавиатурой и дисплеем.
Измерители имеют переносной вариант конструкции, питание прибора осуществляется от аккумуляторного блока PSA81, питание монитора осуществляется от аккумуляторного блока PSA82.
В измерителях предусмотрено 3 метода детектирования объектов: режим “Quickscan Detektion”, “Quickscan Запись”, “Imagescan”.

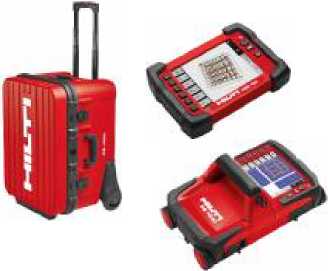

Фотографии измерителей PS1000 модификаций X-Scan System PS1000, X-Scan PS1000 представлены на рисунке 1.
а) X-Scan PS 1000
б) X-Scan System PS 1000
Рисунок 1. Измерители PS1000 модификаций X-Scan PS1000, X-Scan System PS1000
Модификации измерителей X-Scan System PS1000 и X-Scan PS1000 отличаются друг от друга комплектацией.
Комплектность модификация измерителей X-Scan PS1000
Таблица 3
Наименование |
Количество, шт. |
Измеритель PS1000 |
1 |
Ремень PSA63 |
1 |
Батареи PSA81 |
2 |
Зарядное устройство PUA 81 |
1 |
Разметочная бумага PSA12 |
5 |
Разметочная бумага PSA14 |
2 |
Клейкая лента PUA90 |
1 |
Маркеры PUA70 |
12 |
Карта памяти PSA95 |
1 |
Адаптер PUA 96 |
1 |
Динамометрическая отвертка PSW1000-3 |
1 |
Щетка PSA75 |
1 |
USB карта памяти PSA97 |
1 |
Компакт-диск с ПО PROFIS PS1000* |
1 |
Руководство по эксплуатации |
2 |
Методика поверки |
1 |
Комплектность модификация измерителей X-Scan System PS1000
Таблица 4
Наименование |
Количество, шт. |
Измеритель PS1000 |
1 |
Монитор PSA100 |
1 |
Ремень PSA63 |
1 |
Сумка PSA64 |
1 |
Батареи PSA81 |
2 |
Наименование |
Количество, шт. |
Батарея PSA82 |
1 |
Зарядное устройство PUA81 |
2 |
Разметочная бумага PSA12 |
5 |
Разметочная бумага PSA14 |
2 |
Клейкая лента PUA90 |
1 |
Маркеры PUA70 |
12 |
Карта памяти PSA95 |
1 |
Адаптер PUA 96 |
1 |
Динамометрическая отвертка PSW1000-3 |
1 |
Щетка PSA75 |
1 |
USB карта памяти PSA97 |
1 |
USB кабель PSA92 |
1 |
Кабель передачи данных PSA50 |
1 |
Микрофон-наушник PSA93 |
1 |
Транспортный чемодан -тележка |
1 |
Компакт-диск с ПО PROFIS PS1000 |
1 |
Руководство по эксплуатации |
3 |
Методика поверки |
1 |
Таблица 2
Наименование характеристики |
Значение характеристики |
Диапазон измерений координат объектов по глубине сканирования, мм |
10:300 |
Пределы допускаемой погрешности измерений координат объектов по глубине сканирования:
|
н- н- 0/1 О |
Диапазон измерений координат объектов по длине сканирования, м |
0,32 : 10 |
Пределы допускаемой относительной погрешности измерений координат объектов по длине сканирования, % |
±1 |
Диапазон частот радара по уровню -10 дБ, ГГц |
1,0 : 4,3 |
Центральная частота радара, ГГц |
2,0 |
Максимальная скорость сканирования, м/с |
0,5 |
Максимальная длина сканирования в режиме “Quickscan Запись”, м |
10 |
Напряжение питания от аккумуляторного блока PSA 81, В |
7,4 |
Габаритные размеры, не более. мм |
318x190x143 |
Масса, не более, кг |
2,5 |
Диапазон рабочих температур, °С |
+5 :+ 45 |
Тип дисплея |
TFT 5,7” |
Разрешение экрана, пикселей |
640x480 |
Цветовое разрешение, цветов |
256 |
Размер экрана (ШхВ), мм |
115x86 |
Емкость памяти, снимков | |
- внутреннее запоминающее устройство |
10 |
- внешняя карта памяти |
200 |
Сохранение данных и результатов измерений |
Карта памяти SD/внутреннее ЗУ |
Класс защиты IP |
IP 54, аккумуляторный блок IP 56 |
Средняя наработка на отказ, не менее, ч, |
18000 |
Средний срок службы, не менее, лет |
5 |
