Сведения о средстве измерений: 53817-13 Меры толщины бетонные

Номер по Госреестру СИ: 53817-13
53817-13 Меры толщины бетонные
(PT 1000, Detection block)

Назначение средства измерений:
Меры толщины бетонные PT 1000, Detection block предназначены для поверки, проведения калибровки и настройки радиочастотных и электромагнитных измерителей глубины залегания арматуры, ультразвуковых тестеров и измерителей и других средств измерений, применяемых в неразрушающем контроле материалов и изделий.

сертификация программного обеспечения
Внешний вид. Меры толщины бетонные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Меры толщины бетонные
Рисунок № 1
Внешний вид. Меры толщины бетонные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Меры толщины бетонные
Рисунок № 2
Внешний вид. Меры толщины бетонные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Меры толщины бетонные
Рисунок № 3
Внешний вид. Меры толщины бетонные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Меры толщины бетонные
Рисунок № 4
Внешний вид. Меры толщины бетонные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Меры толщины бетонные
Рисунок № 5
Внешний вид. Меры толщины бетонные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Меры толщины бетонные
Рисунок № 6

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 18.06.2018
Номер записи - 143805
ID в реестре СИ - 366205
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Мера толщины бетоннаяDetection block, Мера толщины бетонная Detection block,

Производитель

Изготовитель - Фирма "Hilti Corporation"
Страна - ЛИХТЕНШТЕЙН
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Бесплатный

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№335 от 2014.03.13 Об утверждении перечня документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента "О безопасности колесных транспортных средств", утвержденного постановлением Правительства Российской Федерации от 10 сентября 2009 г. №720

№598 от 2013.06.17 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 53806-53813-13, 3872-13, 53814-53817-13, 20271-13, 53818-53837-13, 17644-08, 22479-08, 29898-13, 53845-53856-13)

№3109 от 2010.08.19 Об утверждении Перечня документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента "О безопасности колесных транспортных средств" утвержденного постановлением Правительства РФ от 10 сентября 2009 г. № 720

№3431 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Дорожный транспорт" (ТК 056)

Наличие аналогов СИ: Меры толщины бетонные (PT 1000, Detection block)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
53817-13 Меры толщины бетонные (PT 1000, Detection block)
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
72093-18 Счетчики воды универсальные (Счетприбор СВ)
ЗАО "Счетприбор" (РОССИЯ г.Орел)
53817-13 Меры толщины бетонные (PT 1000, Detection block)
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
72127-18 Наборы мер бетонных с искусственными дефектами (УПТ1)
ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ) (РОССИЯ пос.Менделеево)

Все средства измерений ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
19803-00
01.07.2005
Приборы измерительные лазерные, PD 10
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
1 год
19803-01
01.05.2006
Дальномеры лазерные, PD 10, PD 20, PD 25
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
1 год
23104-02
01.07.2007
Нивелиры лазерные ротационные, PR 15
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
1 год
23105-02
01.07.2007
Нивелиры лазерные ротационные, PR 60
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
1 год
24206-06
01.06.2011
Измерители глубины залегания арматуры, PS 20, PS 200
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
1 год
24678-03
01.05.2008
Нивелиры лазерные, PM 10
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
1 год
24679-03
01.05.2008
Нивелиры лазерные ротационные, PR 16
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
1 год
26109-03
01.12.2008
Дальномеры лазерные, PD 22, PD 28
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
1 год
28441-04
01.01.2010
Дальномеры лазерные, PD 30, PD 32
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
1 год
29127-05
01.05.2010
Нивелиры лазерные, PM 24
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
1 год
29490-05
01.07.2010
Нивелиры лазерные, PML 32
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
1 год
32523-06
01.09.2011
Нивелиры лазерные ротационные, PR 20 и PR 25
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
1 год
34176-07
01.04.2012
Приборы для измерений толщины элементов строительных объектов и указания меток для бурения, PX 10
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
1 год
36524-07
01.01.2013
Дальномеры лазерные, PD 4
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
1 год
36525-07
01.01.2013
Дальномеры лазерные, PD 40, PD 42
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
1 год
40046-08
01.01.2014
Нивелиры лазерные ротационные, PR 26
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
ОТ
1 год
47753-11
16.09.2016
Нивелиры оптические , POL10, POL15
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
ОТ
1 год
49136-12
24.02.2017
Нивелиры лазерные ротационные, PR 3, PR 35, PRE 3
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
ОТ
1 год
49142-12
03.02.2022
Нивелиры лазерные, PMC 46, PMP 45, PML 42
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
ОТ
1 год
50587-12
04.07.2022
Дальномеры лазерные, PD 5
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
ОТ
1 год
50599-12
04.07.2022
Тахеометры электронные, POS 15/18
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
ОТ
1 год
50869-12
17.08.2017
Измерители глубины залегания арматуры, PS 200 Ferroscan
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
ОТ
1 год
51476-12
04.07.2022
Теодолиты, Hilti POT 10
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
ОТ
1 год
53817-13
18.06.2018
Меры толщины бетонные, PT 1000, Detection block
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
ОТ
1 год
54564-13
15.06.2023
Измерители, PS1000 мод. X-Scan System PS1000, X-Scan PS1000
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
ОТ
1 год
56614-14
20.12.2023
Дальномеры лазерные, PD-I, PD-E
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
1 год
58189-14
20.08.2019
Нивелиры лазерные ротационные, PR 2-HS, PR 30-HVS, PRI 36
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
ОТ
1 год
59043-14
24.07.2024
Измерители диаметров и глубины залегания арматуры, PS 250 Ferroscan и PS 200 S Ferroscan
Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН )
ОТ
1 год

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Наборы мер бетонных с искусственными дефектами (УПТ1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "АВТОПРОГРЕСС-М"
(RA.RU.311195)
  • Мера толщины бетоннаяDetection block
  • Мера толщины бетонная Detection block
  • 2 0 0 0 0 0 0

    Стоимость поверки Наборы мер бетонных с искусственными дефектами (УПТ1)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на ящики для упаковки, транспортирования и хранения, а также титульные листы эксплуатационных документов типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведения о методиках (методах) измерений отсутствуют.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к наборам мер толщины бетонных со встроенной арматурой и дефектами PT 1000, Detection block
    • 1. МИ 2060-90. ГСИ. Государственная поверочная схема для средств измерений

    длины в диапазоне (1 x 10^50) м и длин волн в диапазоне (0,2  50) мкм

    • 2. Техническая документация фирмы «HILTI Corporation» Лихтенштейн.

    Поверка

    Поверка

    осуществляется по документу МПРТ 1856 -2013 «Меры толщины бетонные PT 1000, Detection block Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест - Москва» в феврале 2013 г.

    Основные средства поверки:

    • -  штангенрейсмас ШР-630 ГОСТ 164-90, (60 ^630) мм, пределы допускаемой погрешности ±0,1 мм;

    • -  штангенциркуль ШЦ-1000 ГОСТ 164-90, (0 ^1000) мм, пределы допускаемой погрешности ±0,1 мм;

    • -  штангенциркуль ТТТТЦ-ТТ ГОСТ 164-90, (0 ^150) мм, пределы допускаемой погрешности ±0,05 мм;

    • -  плита поверочная, ГОСТ 10905-86, (1600x1000) мм, кл. 3;

    • -  тестер ультразвуковой UK1401: (25000) мкс, погрешность ±(0,02-1+0,1), где t- измеренное значение времени; (1500^6000) м/с, погрешность ±(0,02-с+0,1), где с - измеренное значение скорости, м/с;

    • -  тестер ультразвуковой UK1401S: (45^200) мкс, погрешность ±(0,02-t+0,1), где t- измеренное значение времени; (750^3250) м/с, погрешность ±(0,02-с+0,1), где с - измеренное значение скорости, м/с.


    Изготовитель


    фирма: «HILTI Corporation», Лихтенштейн.
    Адрес: LI-9494 Schaan, Liechtenstein,
    Tel:.+4232342111
    Fax:.+4232342965
    E-Mail: info@hilti.ch

    Заявитель


    ЗАО “Хилти Дистрибьюшн Лтд.” Адрес: 69 км МКАД, строение 3, Красногорский район, п. Путилково, Тел:. +7 (495) 7925264 Факс:.+7 (495) 7925253
    E-Mail: www.hilti.ru

    Испытательный центр


    Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» ( ГЦИ СИ ФБУ «Ростест - Москва») 117418, г. Москва, Нахимовский проспект, д. 31
    Тел.: (499) 129-19-11, факс: (499) 124-99-96
    E-Mail: info@rostest.ru

    Принцип действия мер толщины бетонных PT 1000, Detection block основан на воспроизведении заданных геометрических размеров мер и координат искусственных дефектов. Искусственные дефекты выполнены в виде сквозных отверстий в теле меры или жестко закрепленной в мере металлической арматуры.

    Конструктивно каждая мера представляет собой прямоугольный параллелепипед, с отверстиями, в которые вставлена и жестко закреплена или может свободно вставляться арматура, выполненная в виде металлических стержней, пластиковых труб или электрических проводов.

    Меры толщины бетонные PT 1000 - имеет слоистую структуру (шесть бетонных плит), мера толщины бетонная Detection block - выполнена из одного слоя бетона (одна бетонная плита).

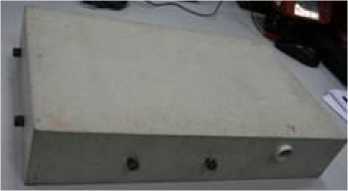

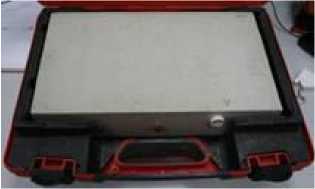

    Внешний вид мер представлен на Рисунке 1.

    Detection block

    Внешний вид. Наборы мер бетонных с искусственными дефектами (УПТ1), http://oei-analitika.ru Внешний вид. Наборы мер бетонных с искусственными дефектами (УПТ1), http://oei-analitika.ru

    PT 1000

    Внешний вид. Наборы мер бетонных с искусственными дефектами (УПТ1), http://oei-analitika.ru

    Рисунок 1. Внешний вид мер толщины бетонных PT 1000, Detection block

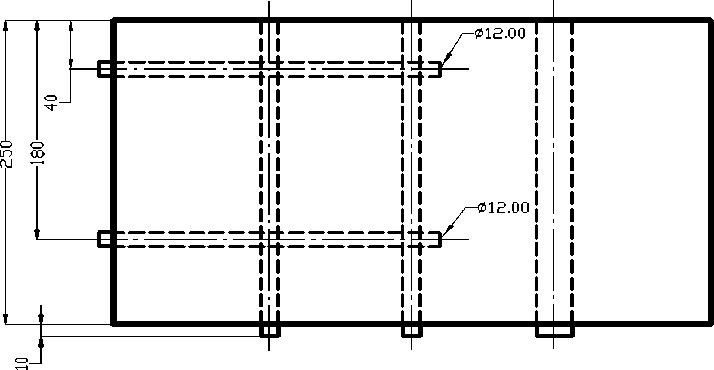

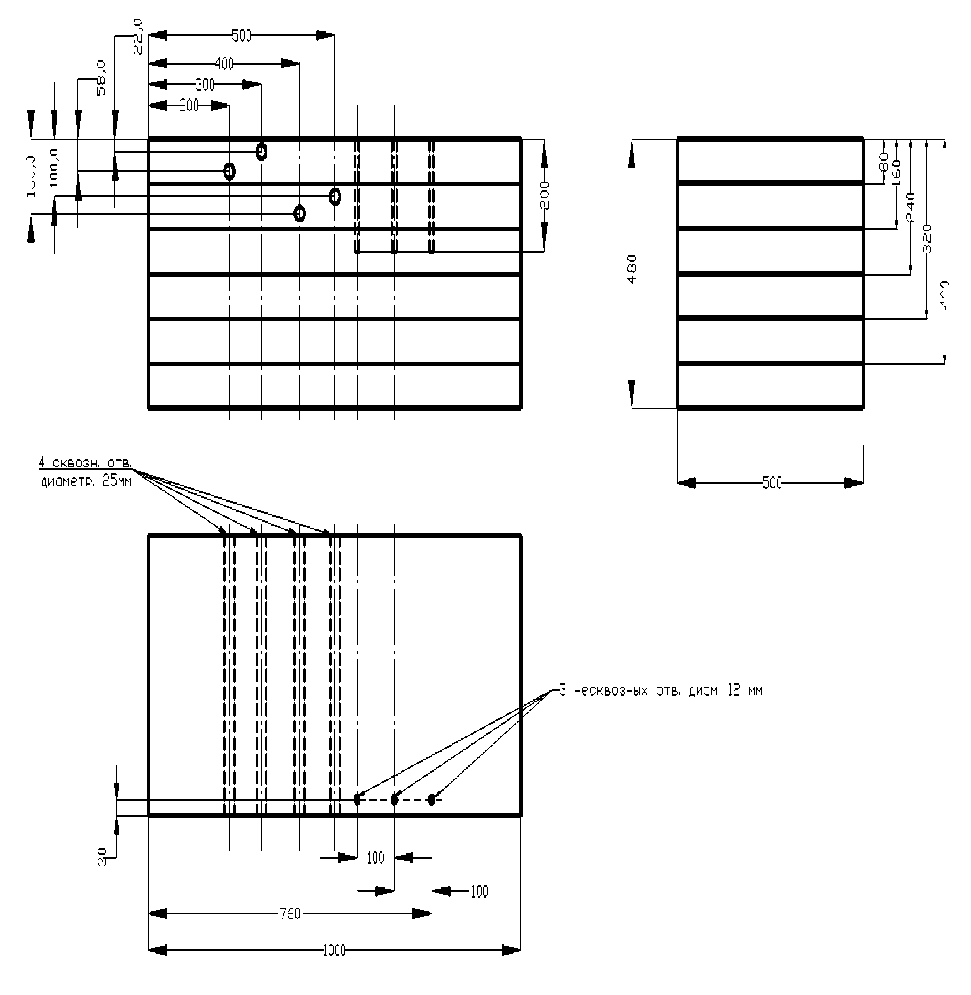

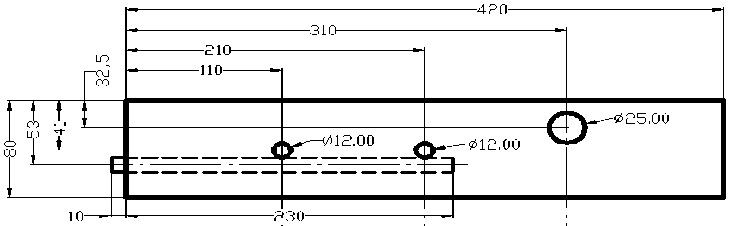

    Чертежи с геометрическими размерами и расположением искусственных дефектов в мерах бетонных PT 1000, Detection block приведены на Рисунке 2.

    Detection block

    Внешний вид. Наборы мер бетонных с искусственными дефектами (УПТ1), http://oei-analitika.ru
    Внешний вид. Наборы мер бетонных с искусственными дефектами (УПТ1), http://oei-analitika.ru

    PT 1000

    130,0

    Внешний вид. Наборы мер бетонных с искусственными дефектами (УПТ1), http://oei-analitika.ru

    -400-

    Рисунок 2. Чертежи мер толщины бетонных PT 1000, Detection block


    Комплектность мер толщины бетонных PT 1000:

    Наименование

    Количество, шт.

    Мера толщины бетонная PT 1000

    1

    Стержни арматуры металлические для меры толщины бетонной PT 1000, диаметрами 6, 8, 12 и 16 мм

    4

    Медная труба 0 12 мм

    1

    Пластиковая труба 0 25 мм

    1

    Провод электрический в пластиковой оплетке

    1

    Руководство по эксплуатации

    1

    Методика поверки

    1

    Комплектность мер толщины бетонных Detection block:

    Наименование

    Количество, шт.

    Мера толщины бетонная Detection block

    1

    Транспортный чемодан

    1

    Руководство по эксплуатации

    1

    Методика поверки

    1


    Наименование характеристики / тип меры

    PT 1000

    Detection block

    Количество слоев

    6

    1

    Толщина слоя, мм

    80

    80

    Толщина меры, мм

    480

    80

    Пределы допустимого отклонения номинального значения толщины меры, мм

    ±1,0

    Наименование искусственных дефектов меры Геометрические размеры и координаты искусственных дефектов меры, мм

    Сквозное отверстие 1

    Отверстие с запресс

    металлическим сте

    ованным эжнем 1

    Диаметр

    Глубина залегания

    Расстояние до левой стенки

    Диаметр

    Глубина залегания

    Расстояние до левой стенки

    25,0

    58,0

    200,0

    12,0

    41,0

    110,0

    Сквозное отверстие 2

    Отверстие с запресс

    металлическим сте

    ованным эжнем 2

    Диаметр

    Глубина залегания

    Расстояние до левой стенки

    Диаметр

    Глубина залегания

    Расстояние до левой стенки

    25,0

    22,0

    300,0

    12,0

    41,0

    210,0

    Сквозное отверстие 3

    Отверстие с запресс

    металлическим сте

    ованным ржнем 3

    Диаметр

    Глубина залегания

    Расстояние до левой стенки

    Диаметр

    Глубина залегания

    Расстояние до левой стенки

    25,0

    130,0

    400,0

    12,0

    53,0

    40,0

    Сквозное отверстие 4

    Отверстие с запресс

    металлическим сте

    ованным ржнем 4

    Диаметр

    Глубина залегания

    Расстояние до левой стенки

    Диаметр

    Глубина залегания

    Расстояние до левой стенки

    25,0

    100,0

    500,0

    12,0

    53,0

    180,0

    Отверстие с пластмассовой вставкой

    Диаметр

    Глубина залегания

    Расстояние до левой стенки

    25,0

    32,5

    310,0

    Наименование характеристики / тип меры

    PT 1000

    Detection block

    Пределы допускаемой абсолютной погрешности размеров и координат дефектов меры, мм

    - по глубине залегания по ширине меры

    ±1,0

    ±3,0

    Номинальное значение скорости распространения продольной ультразвуковой волны, м/с

    3990

    Пределы допускаемой абсолютной погрешности скорости распространения продольной ультразвуковой волны, м/с

    ±20

    ±20

    Номинальное значение скорости распространения поперечной ультразвуковой волны, м/с

    2390

    Пределы допускаемой абсолютной погрешности скорости распространения поперечной ультразвуковой волны, м/с

    ±20

    ±20

    Габаритные размеры,

    мм

    1000x500x480

    420x250x80

    Масса, кг

    528

    17,4


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
