Номер по Госреестру СИ: 50869-12
50869-12 Измерители глубины залегания арматуры
(PS 200 Ferroscan)
Назначение средства измерений:
Измерители глубины залегания арматуры PS 200 Ferroscan (далее по тексту - измерители), предназначены для обнаружения, определения глубины залегания и диаметров арматурных стержней, находящихся в бетонных конструкциях.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
PS 200 Ferroscan
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "ЦЕНТР ДИАГНОСТИКИ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ" | Юридические лица | 2 | 4 | 2,00 |
| Юр. Лицо | Юридические лица | 2 | 3 | 1,50 |
| ИП Райченко Роман Игоревич ИНН 632142506112 | Юридические лица | 2 | 2 | 1,00 |
| АО "Совместное предприятие "Евразия М4" | Юридические лица | 1 | 3 | 3,00 |
| юридическое лицо | Юридические лица | 1 | 2 | 2,00 |
| ООО "МИП-СТРОЙ № 1" ИНН 7701394860 | Юридические лица | 1 | 2 | 2,00 |
| ООО "ЭНЕРГИЯ СВЕТА" | Юридические лица | 1 | 2 | 2,00 |
| ООО НИИ СТЭО Мегаполис-Центр | Юридические лица | 1 | 2 | 2,00 |
| Акционерное общество "РОСТ-ПРОЕКТ" | Юридические лица | 1 | 2 | 2,00 |
| ООО ИЦ "Энергопрогресс" | Юридические лица | 1 | 2 | 2,00 |
| Общество с ограниченной ответственностью "НТЦ СтройЭкспертиза" ИНН 1435285226 | Юридические лица | 1 | 2 | 2,00 |
| ФКУ Упрдор «Тамань» | Юридические лица | 1 | 1 | 1,00 |
| ООО «МИП-Строй № 1» | Юридические лица | 1 | 1 | 1,00 |
| ООО «НТЦ СтройЭкспертиза» ИНН 1435285226 | Юридические лица | 1 | 1 | 1,00 |
| ООО "ЭНЕРГИЯ СВЕТА" ИНН 1435180907 | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "Техническая экспертиза промышленной безопасности "ПpомТЭК" | Юридические лица | 1 | 1 | 1,00 |
| ООО "НТЦ СтройЭкспертиза" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Эксперт Бизнес Брокер" ИНН 2310135097 | Юридические лица | 1 | 1 | 1,00 |
| ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ "РОССИЙСКИЙ УНИВЕРСИТЕТ ТРАНСПОРТА" | Юридические лица | 1 | 1 | 1,00 |
| ФГБОУ ВО "ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ", ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ, ФГБОУ ВО "ВГТУ", ВГТУ | Юридические лица | 1 | 1 | 1,00 |
| ООО «ЭкспертБизнесБрокер» ИНН 2310135097 | Юридические лица | 1 | 1 | 1,00 |
| ООО «ЭкспертБизнесБрокер», ИНН 2310135097 | Юридические лица | 1 | 1 | 1,00 |
| ООО "ЦДСК" ИНН 7810512627 | Юридические лица | 1 | 1 | 1,00 |
| Дирекция диагностики и мониторинга инфраструктуры – СП Центральной дирекции инфраструктуры – филиала ОАО «РЖД» | Юридические лица | 1 | 1 | 1,00 |
| АО НИЦ «Строительная экспертиза», ИНН 7743853026 | Юридические лица | 1 | 1 | 1,00 |
| ООО «ЭНЕРГОПРОГРЕСС» ИНН 1657043757 | Юридические лица | 1 | 1 | 1,00 |
| АО «Совместное предприятие «Евразия М4» | Юридические лица | 1 | 1 | 1,00 |
| ОАО "РЖД" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Центр Диагностики Строительных Конструкций" ИНН 7810512627 | Юридические лица | 1 | 1 | 1,00 |
| АО «СОВМЕСТНОЕ ПРЕДПРИЯТИЕ "ЕВРАЗИЯ М4», ИНН 5009056102 | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 6e59fef9-4eb0-4e32-1ed3-26461f27b20e | 50869-12 | 2020-05-07 | — | актуальная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Дата публикации - 07.05.2020
Срок свидетельства - 17.08.2017
Номер записи - 140401
ID в реестре СИ - 362801
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
PS 200 Ferroscan, нет данных, нет модификации, PS 200 S Ferroscan, Измеритель глубины залегания арматуры PS 200 Ferroscan, Измеритель глубины залегания арматурыPS 200 Ferros, PS 200 S Ferroscan, PS 200 M Ferroscan, Измерители глубины залегания арматуры PS 200 Ferroscan, Измеритель глубины залегания арматуры PS 200 S Ferroscan
Изготовитель - Фирма "Hilti Corporation"
Страна - ЛИХТЕНШТЕЙН
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Кол-во поверок - 64
Выдано извещений - 2
Кол-во периодических поверок - 48
Кол-во средств измерений - 31
Кол-во владельцев - 15
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 364 дн.
№828 от 2018.04.27 О продлении срока действия свидетельств об утверждении типа средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19803-00 01.07.2005 |
Приборы измерительные лазерные, PD 10 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
19803-01 01.05.2006 |
Дальномеры лазерные, PD 10, PD 20, PD 25 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
23104-02 01.07.2007 |
Нивелиры лазерные ротационные, PR 15 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
23105-02 01.07.2007 |
Нивелиры лазерные ротационные, PR 60 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
24206-06 01.06.2011 |
Измерители глубины залегания арматуры, PS 20, PS 200 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
24678-03 01.05.2008 |
Нивелиры лазерные, PM 10 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
24679-03 01.05.2008 |
Нивелиры лазерные ротационные, PR 16 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
26109-03 01.12.2008 |
Дальномеры лазерные, PD 22, PD 28 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
28441-04 01.01.2010 |
Дальномеры лазерные, PD 30, PD 32 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
29127-05 01.05.2010 |
Нивелиры лазерные, PM 24 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
29490-05 01.07.2010 |
Нивелиры лазерные, PML 32 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
32523-06 01.09.2011 |
Нивелиры лазерные ротационные, PR 20 и PR 25 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
34176-07 01.04.2012 |
Приборы для измерений толщины элементов строительных объектов и указания меток для бурения, PX 10 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
36524-07 01.01.2013 |
Дальномеры лазерные, PD 4 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
36525-07 01.01.2013 |
Дальномеры лазерные, PD 40, PD 42 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
40046-08 01.01.2014 |
Нивелиры лазерные ротационные, PR 26 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
47753-11 16.09.2016 |
Нивелиры оптические , POL10, POL15 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
49136-12 24.02.2017 |
Нивелиры лазерные ротационные, PR 3, PR 35, PRE 3 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
49142-12 03.02.2022 |
Нивелиры лазерные, PMC 46, PMP 45, PML 42 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
50587-12 04.07.2022 |
Дальномеры лазерные, PD 5 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
50599-12 04.07.2022 |
Тахеометры электронные, POS 15/18 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
50869-12 17.08.2017 |
Измерители глубины залегания арматуры, PS 200 Ferroscan Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
51476-12 04.07.2022 |
Теодолиты, Hilti POT 10 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
53817-13 18.06.2018 |
Меры толщины бетонные, PT 1000, Detection block Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
54564-13 15.06.2024 |
Измерители, PS1000 мод. X-Scan System PS1000, X-Scan PS1000 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
56614-14 20.12.2024 |
Дальномеры лазерные, PD-I, PD-E Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
58189-14 20.08.2019 |
Нивелиры лазерные ротационные, PR 2-HS, PR 30-HVS, PRI 36 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
59043-14 24.07.2024 |
Измерители диаметров и глубины залегания арматуры, PS 250 Ferroscan и PS 200 S Ferroscan Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
Бесплатный
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 10 | 0 | 10 | 0 | 9 | 0 | 9 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 5 | 0 | 4 | 0 | 3 | 0 | 3 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Алтайский ЦСМ» (RA.RU.311486) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 0 | 7 | 0 | 5 | 0 | 5 | ||
| ООО "АЗ-И" (RA.RU.312199) | 12 | 2 | 0 | 12 | 0 | 9 | 0 | 9 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 0 | 3 | 1 | 3 | 0 | 3 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ОТГ" (RA.RU.315052) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
7900 | 8020 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
7824 | 8020 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6970 | 8020 |
|
ФБУ УРАЛТЕСТ Свердловская область |
9385 | 8020 |
Сканер PS 200 S Ferroscan и монитор PS 200 M Ferroscan имеют в своем составе аппаратно-встроенное программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
PS 200 S Ferroscan Аппаратно-встроенное ПО Hilti PS 200 Ferroscan |
Hilti PS 200 Ferroscan |
3.30 | ||
|
PS 200 M Ferroscan Аппаратно-встроенное ПО Hilti PS 200 Ferroscan |
Hilti PS 200 Ferroscan |
2.0 |
Метрологически значимая часть ПО прошита во внутренней долговременной памяти сканера и защищена кодом производителя. При работе с измерителем пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус сканера PS 200 S в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Руководство по эксплуатации измерителей глубины залегания арматуры PS 200 Ferroscan».
Техническая документация фирмы «Hilti Corporation», Лихтенштейн.
осуществляется в соответствии с документом МП 50869-12 «Измерители глубины залегания арматуры PS 200 Ferroscan. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в мае 2012 г. и включенным в комплект поставки.
Основные средства поверки: стенд специальный для поверки прибора ИЗС-10Н, диапазон толщин 5 - 40 мм, диапазон диаметров 4 - 32 мм, погрешность ±0,2 мм.
Измеритель состоит из сканера PS 200 S Ferroscan и монитора PS 200 M Ferroscan.
Измерения осуществляются при проведении сканером непосредственно по поверхности исследуемой конструкции. Результаты измерений сохраняются в памяти сканера до тех пор, пока не будут переданы на монитор. Монитор используется для хранения данных и осуществления простых преобразований полученных результатов измерений.
Измерители могут работать в следующих режимах: при заранее известном и заранее неизвестном диаметре залегающей арматуры. Для различения отдельных стержней должны соблюдаться следующие условия: минимальное расстояние между элементами арматуры должно быть 36 мм, либо расстояние между элементами должно превышать глубину залегания арматуры в два раза.
Принцип действия измерителей основан на взаимодействии магнитного поля измерителя с металлическими элементами исследуемой конструкции.
Место нанесения клейма
Место пломбировки

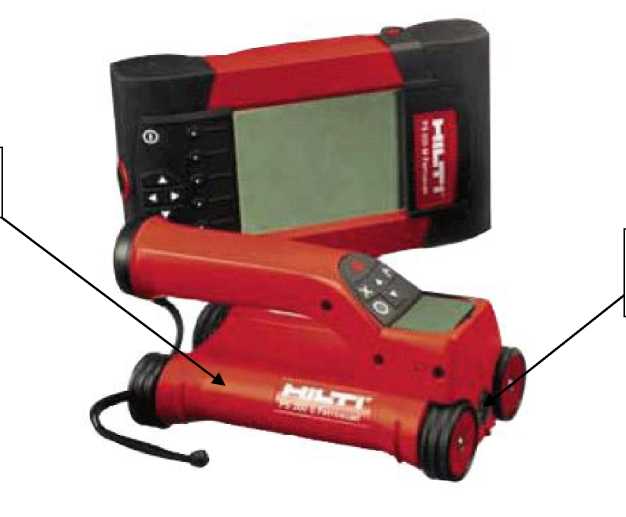

Рисунок 1 - Вид измерителей глубины залегания арматуры PS 200 Ferroscan место нанесения наклейки место пломбировки
Таблица 4
|
Наименование и условное обозначение |
Кол-во, шт. |
|
Сканер PS 200 S |
1 |
|
Чехол для сканера PSA 60 |
1 |
|
Монитор PS 200 М |
1 |
|
Карта памяти PSA 94 |
1 |
|
USB кабель PSA 92 |
1 |
|
Гарнитура: наушники + микрофон PSA 93 |
1 |
|
Чехол для монитора PSA 61 |
1 |
|
Ремень для переноски PSA 62 |
1 |
|
2 комплекта аккумуляторов PSA 80 |
1 |
|
2 зарядных устройства PUA 80 |
1 |
|
2 сетевых кабеля |
1 |
|
Комплект разметочных сеток PSA 10/11 |
1 |
|
Клейкая лента PUA 90 |
1 |
|
Комплект маркирующих карандашей PUA 70 |
1 |
|
Наименование и условное обозначение |
Кол-во, шт. |
|
Диск с ПО для построения 3D моделей |
1 |
|
Чемодан PSA 200 |
1 |
|
Методика поверки |
1 |
Таблица 1
|
Диапазон измерений глубины залегания арматуры, h, мм |
от 20 до 160 |
|
Цена деления шкалы при измерении глубины залегания арматуры, мм |
1 |
|
Пределы допускаемой погрешности измерений глубины залегания арматуры, мм |
См. таблицы 2 и 3 |
|
Диапазон измерений диаметров арматуры, мм |
от 6 до 36 |
|
Пределы допускаемой погрешности измерений диаметров арматуры, диаметр |
±1 |
|
Питание от 2-х батарей NiMn типа PSA 80 с номинальным напряжением, В |
9,6 |
|
Условия эксплуатации прибора:
|
от минус 10 до плюс 50 не менее 90 |
|
Масса, не более, г |
1400 |
|
Габаритные размеры, не более, мм | |
|
Сканер PS 200 S: |
260 х 132 х 132 |
|
Монитор PS 200 M; |
264 х 132 х 132 |
Пределы допускаемой погрешности измерений глубины залегания арматуры при известных значениях диаметров арматурных стержней приведены в таблице 2:
Таблица 2
|
Диаметры арматурных стержней, мм |
Глубина, мм | ||||||||
|
20 |
40 |
60 |
80 |
100 |
120 |
140 |
160 |
180 | |
|
6 |
±2 |
±3 |
±3 |
±4 |
±5 |
О |
Х |
Х |
Х |
|
8 |
±2 |
±2 |
±3 |
±4 |
±5 |
О |
О |
Х |
Х |
|
10 |
±2 |
±2 |
±3 |
±4 |
±5 |
О |
О |
Х |
Х |
|
12 |
±2 |
±2 |
±3 |
±4 |
±5 |
±10 |
О |
Х |
Х |
|
Диаметры арматурных стержней, мм |
Глубина, мм | ||||||||
|
20 |
40 |
60 |
80 |
100 |
120 |
140 |
160 |
180 | |
|
14 |
±2 |
±2 |
±3 |
±4 |
±5 |
±10 |
О |
О |
Х |
|
16 |
±2 |
±2 |
±3 |
±4 |
±5 |
±10 |
±12 |
О |
Х |
|
20 |
±2 |
±2 |
±3 |
±4 |
±5 |
±10 |
±12 |
О |
Х |
|
25 |
±2 |
±2 |
±3 |
±4 |
±5 |
±10 |
±12 |
О |
Х |
|
28 |
±2 |
±2 |
±3 |
±4 |
±5 |
±10 |
±12 |
О |
Х |
|
30 |
±2 |
±2 |
±3 |
±4 |
±5 |
±10 |
±12 |
О |
Х |
|
36 |
±2 |
±2 |
±3 |
±4 |
±5 |
±10 |
±12 |
±13 |
О |
Пределы допускаемой погрешности измерений глубины залегания арматуры при неизвестных значениях диаметров арматурных стержней приведены в таблице 3: Таблица 3
|
Диаметры арматурных стержней, мм |
Глубина, мм | ||||||||
|
20 |
40 |
60 |
80 |
100 |
120 |
140 |
160 |
180 | |
|
6 |
±3 |
±3 |
±4 |
±6 |
±8 |
О |
Х |
Х |
Х |
|
8 |
±3 |
±3 |
±4 |
±6 |
±8 |
О |
О |
Х |
Х |
|
10 |
±3 |
±3 |
±4 |
±6 |
±8 |
О |
О |
Х |
Х |
|
12 |
±3 |
±3 |
±4 |
±6 |
±8 |
±12 |
О |
Х |
Х |
|
14 |
±3 |
±3 |
±4 |
±6 |
±8 |
±12 |
О |
О |
Х |
|
16 |
±3 |
±3 |
±4 |
±6 |
±8 |
±12 |
±14 |
О |
Х |
|
20 |
±3 |
±3 |
±4 |
±6 |
±8 |
±12 |
±14 |
О |
Х |
|
25 |
±3 |
±3 |
±4 |
±6 |
±8 |
±12 |
±14 |
О |
Х |
|
28 |
±3 |
±3 |
±4 |
±6 |
±8 |
±12 |
±14 |
О |
Х |
|
30 |
±3 |
±3 |
±4 |
±6 |
±8 |
±12 |
±14 |
О |
Х |
|
36 |
±3 |
±3 |
±4 |
±6 |
±8 |
±12 |
±14 |
±16 |
О |
О - арматурный стержень обнаруживается на данной глубине, но глубина не определяется. Х - арматурный стержень не обнаруживается на данной глубине.
