Номер по Госреестру СИ: 47144-11
47144-11 Спектрометры рентгенофлуоресцентные
(Epsilon 3 и Epsilon 3XL)
Назначение средства измерений:
Спектрометры рентгенофлуоресцентные моделей Epsilon 3 и Epsilon 3XL предназначены для измерения содержания элементов, входящих в состав твердых и жидких веществ, порошков, пленок и материалов.
Внешний вид.
Спектрометры рентгенофлуоресцентные
Рисунок № 1
Внешний вид.
Спектрометры рентгенофлуоресцентные

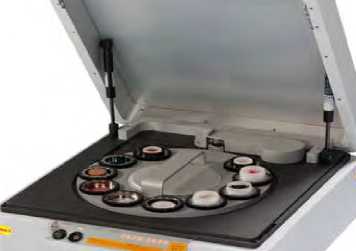

Рисунок № 2
