Номер по Госреестру СИ: 53098-13
53098-13 Дифрактометры рентгеновские
(X’Pert и CubiX)
Назначение средства измерений:
Дифрактометры рентгеновские моделей X'Pert и CubiX предназначены для измерения интенсивности и углов дифракции рентгеновского излучения, дифрагированного на кристаллическом объекте для решения задач рентгенодифракционного и рентгеноструктурного анализа веществ и материалов.
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 1
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 2
Программное обеспечение
Дифрактометры оснащены автономным ПО, которое управляет работой прибора, отображает, обрабатывает и хранит полученные данные.
Наименование программного обеспечения |
Идентифика ционное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Data Collector |
Data Collector.exe |
3.0c и выше |
5785b160827f831b30 7ce5ef339c8a89 |
MD5 |
К метрологически значимой части ПО относятся управляющее ядро Data Collector.exe. Метрологически значимая часть ПО выполняет следующие функции:
-
■ управление прибором;
-
■ настройка режимов работы прибора;
-
■ получение дифракционных картин;
-
■ обработка и хранение результатов измерений
-
■ проведение диагностических проверок прибора и отдельных его блоков.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.
Влияние ПО на метрологические характеристики учтено при нормировании последних.
лист № 3 всего листов 4Знак утверждения типа
Знак утверждения типаНаносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на левую боковую панель корпуса дифрактометра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе «Дифрактометры рентгеновские моделей X'Pert и CubiX фирмы «PANalytical B.V»., Нидерланды. Руководство по эксплуатации», 2012 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дифрактометрам рентгеновским моделей X'Pert и CubiX
Техническая документация фирмы-изготовителя «PANalytical B.V.», Нидерланды
Поверка
Поверка осуществляется по документу «МП-242-1472-2012. Дифрактометры рентгеновские моделей X'Pert и CubiX фирмы «PANalytical B.V.», Нидерланды. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" 15.01.2013 года.Основные средства поверки: стандартные образцы дифракционных свойств кристаллической решётки ГСО 9464-2009 или ГСО 8631-2004.
Изготовитель
Фирма «PANalytical B.V.», Нидерланды.Адрес : Lelyweg 1, 7602 EA Almelo, The Netherlands. Тел: +31 546 534 444. Факс: +31 546 534 598.
Заявитель
ООО «Аналитические Экс-Рэй Системы», Россия, официальный агент фирмы «PANalytical B.V.» в России Адрес: Россия, 119 048 , Москва, ул. Усачёва, дом 35 строение 1.
Тел.: +7 495 933 52 14. Факс: +7 495 933 52 15.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», рег.№ 30001-10. Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-01-14, эл.почта: info@vniim.ru
Принцип действия дифрактометров основан на регистрации рентгеновского излучения, дифрагированного элементами кристаллической решётки исследуемого образца.
Угловое положение линии дифракционного спектра (интерференционного максимума) подчиняется закону Вульфа-Брега и определяется с помощью гониометра.
Дифрактометры моделей X'Pert и CubiX представляют собой стационарные автоматизированные напольные лабораторные приборы, построены по оптической схеме Брэгга-Брентано и выполнены в виде приборных корпусов, в которых располагаются основные блоки: рентгеновская трубка в защитном кожухе, гониометр, детекторы (ксеноновый пропорциональный и позиционно-чувствительные X'Celerator и PIXcel), набор щелей, платформа для образцов, высоковольтный источник питания, блок управления и сбора данных, защита от рентгеновского излучения.
Регистрация дифракционной картины осуществляется при синхронном повороте блока детектирования и платформы с образцом или блока детектирования и рентгеновской трубки вокруг общей оси гониометра с требуемыми угловыми скоростями.
Для поворота блоков гониометра используют сервомоторы с цифровым приводом, а для отсчёта углов - оптические кодовые датчики. База гониометра выполнена из алюминиевого моноблока для обеспечения максимальной жёсткости.
Внешний вид дифрактометра модели X'Pert приведен на рисунке 1, модели CubiX- на рисунке 2.

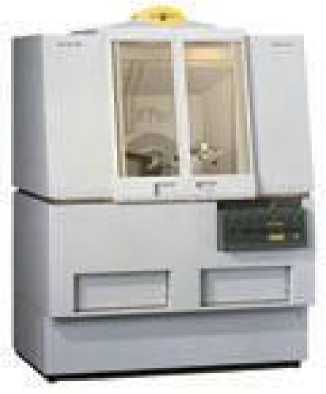

Рис. 1. Внешний вид дифрактометра X'Pert

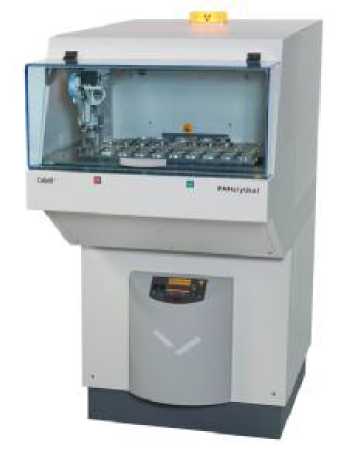

Рис.2. Внешний вид дифрактометра CubiX
Комплект поставки определяется заказом и отражается в спецификации; базовый комплект включает:
-
- дифрактометр;
-
- программное обеспечение;
-
- руководство по эксплуатации;
-
- методика поверки МП-242-1472-2012.
лист № 4 всего листов 4
Наименование характеристики |
модель | |
X'Pert Powder |
CubiX | |
Диапазон углов установки гониометра 20, градус |
от минус 40 до 220 | |
Диапазон измерений углов дифракции 20, градус |
от минус 4 до 150 | |
Пределы допускаемой абсолютной погрешности при измерении угловых положений дифракционных максимумов, градус |
±0,025 | |
Относительное СКО выходного сигнала (по интенсивности), %, не более: |
1,0 | |
Максимальная угловая скорость сканирования 20, градус/с |
1,27 | |
Минимальный шаг сканирования 20, градус |
0,0001 | |
Диаметр гониометра, мм |
480 | |
Максимальное напряжение рентгеновской трубки, кВ |
60 | |
Максимальный ток рентгеновской трубки, мА |
55 | |
Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
220+22-33 | |
Потребляемая мощность, кВ^А, не более |
12 |
6 |
Г абаритные размеры (ДхШхВ), мм |
1975x1130x1370 |
780x780x1530 |
Масса, кг, не более |
1200 |
550 |
Средний срок службы, лет |
10 | |
Наработка на отказ, ч, не менее |
5000 | |
Условия эксплуатации:
|
от 15 до 25 от 84 до 106 не более 80 |
Примечание: выходной сигнал: суммарная интенсивность в максимуме отражения (113) для ГСО 9464-2009; число измерений=10, время накопления 100 с.
