Номер по Госреестру СИ: 41801-09
41801-09 Спектрометры рентгенофлуоресцентные
(Axios)
Назначение средства измерений:
Спектрометры рентгенофлуоресцентные Axios (далее по тексту - спектрометры) предназначены для измерения массовой концентрации элементов в пробах твердых и жидких веществ, порошков, пленок и других различных материалах в соответствии с аттестованными и стандартизованными методами (методиками).

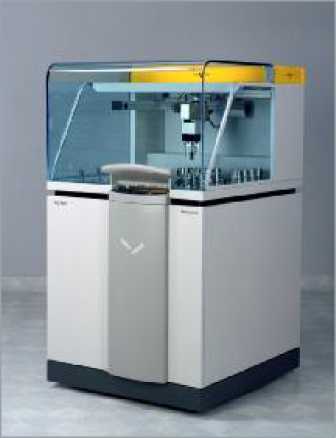

Внешний вид.
Спектрометры рентгенофлуоресцентные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 19.01.2020
Номер записи - 129790
ID в реестре СИ - 352190
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Спектрометр рентгенофлуоресцентный Axios, нет модификаций, нет модификации, нет данных, Axios PW4400, Axios Max, Axios, -,
Производитель
Изготовитель - Фирма "PANalytical B.V."
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 111
Выдано извещений - 0
Кол-во периодических поверок - 67
Кол-во средств измерений - 23
Кол-во владельцев - 18
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 5874 дн.
Приказы РСТ, где упоминается данный тип СИ
№24 от 2015.01.19 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 27376-09 - 13375-04)
Наличие аналогов СИ: Спектрометры рентгенофлуоресцентные (Axios)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PANalytical B.V."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15682-05 01.10.2010 |
Спектрометры рентгенофлуоресцентные, Venus Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
15682-10 01.08.2015 |
Спектрометры рентгенофлуоресцентные, Venus 200 Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
18110-04 01.01.2010 |
Спектрометры рентгенофлуоресцентные, MiniPal, MiniPal2, MiniMate Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
24776-03 01.05.2008 |
Спектрометры рентгенофлуоресцентные, MagiX Fast Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
27103-04 01.06.2009 |
Спектрометры рентгенофлуоресцентные, Axios, Axios Advanced Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
28516-05 01.02.2010 |
Спектрометры рентгенофлуоресцентные, Epsilon 5 Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
41801-09 19.01.2020 |
Спектрометры рентгенофлуоресцентные, Axios Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
44785-10 01.08.2015 |
Спектрометры рентгенофлуоресцентные, Axios Fast Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
44791-10 01.08.2015 |
Спектрометры рентгенофлуоресцентные, MiniPal4, MiniPal4 Rh, MiniPal Pharma Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
46373-11 31.12.2020 |
Дифрактометры рентгеновские, Empyrean Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
47144-11 05.07.2016 |
Спектрометры рентгенофлуоресцентные, Epsilon 3 и Epsilon 3XL Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
53098-13 02.04.2018 |
Дифрактометры рентгеновские, X’Pert и CubiX Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
61361-15 19.08.2021 |
Спектрометры рентгенофлуоресцентные, Axios 1 kW Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
61374-15 19.08.2021 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, Epsilon 1 Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
63816-16 25.04.2026 |
Спектрометры рентгенофлуоресцентные, Zetium Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
66806-17 01.03.2022 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, Epsilon 3 Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
15687-07 01.04.2012 |
Дифрактометры рентгеновские, X'Pert PRO MPD/MRD и Cubi'x XRD Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
44578-10 01.08.2015 |
Спектрометры рентгенофлуоресцентные, Cubi'X XRF Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.
Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».
Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".
Бесплатный
Кто поверяет Спектрометры рентгенофлуоресцентные (Axios)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "КРАСЦВЕТМЕТ" (RA.RU.311217) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 15 | 0 | 15 | 0 | 12 | 0 | 12 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ «Магнитогорский ЦСМ» (20) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 18 | 0 | 15 | 0 | 13 | 0 | 13 | ||
| ОАО "Красноярский завод цветных металлов имени В.Н.Гулидова" (RA.RU.311217) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "КРАСЦВЕТМЕТ" (RA.RU.311217) | 5 | 4 | 0 | 0 | 5 | 4 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 1 | 0 | 4 | 0 | 3 | 0 | 3 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 8 | 1 | 0 | 8 | 0 | 6 | 0 | 6 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Спектрометры рентгенофлуоресцентные (Axios)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
11200 | 11435 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
15720 | 11435 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
14010 | 11435 |
|
ФБУ УРАЛТЕСТ Свердловская область |
10446 | 11435 |
|
ФБУ Тюменский ЦСМ Тюменская область |
9682 | 11435 |
Программное обеспечение
Спектрометры оснащены автономным ПО «SuperQ», которое управляет работой спектрометра, отображает, обрабатывает и хранит полученные данные. Идентификационные данные приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SuperQ |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.0* |
|
Цифровой идентификатор ПО (расчет по алгоритму MD5 для версии 3.0) |
7D60B5910F7FC6C3207FEF6BC3932FD2 |
* номер версии может включать в себя дополнительные цифровые и буквенные суффиксы после первой цифры.
К метрологически значимой части ПО относится файл Sqmanage.exe, который выполняет следующие функции:
§ управление прибором ;
§ установка режимов работы прибора;
§ построение калибровочных зависимостей;
§ расчет содержания определяемого компонента
§ обработка, хранение и передача результатов измерений;
§ проведение диагностических тестов прибора .
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства пользователя печатным способом и на заднюю панель спектрометров методом наклеивания.
Сведения о методиках измерений
Сведения о методиках ( методах ) измерений
приведены в документе «Спектрометры рентгенофлуоресцентные Axios. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуоресцентным Axios
техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу МП-242-0876-2009 «Спектрометры рентгенофлуоресцентные Axios фирмы «PANalytical B.V.», Нидерланды. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 25.06.2009 г.Основные средства поверки: СО состава латуни Л070-1 (М395х) ГСО 2107-81 или СО состава латуни оловянно-свинцовой лц25с2 ГСО 6319-92/6323-92 (индекс М171-5 из комплекта М171) или СО состава латуни типа лкан80-1-1,9-5,8 ГСО 4454-88/4458-88 (индекс М142-4 из комплекта м142).
Изготовитель
Фирма «PANalytical B.V.», Нидерланды.
Адрес: Lelyweg 1, 7602 ЕА Almelo, The Netherlands.
Тел.: 31 546 534 444. Факс: 31 546 534 598.
www.panalytical.com; info@panalytical.com
Заявитель
ООО «Спектрис Си-Ай-Эс», г.Москва.
119048, Москва, ул.Усачёва , дом 35, стр.1.
Тел.: +7 (495) 933 52 14.Факс: +7 (495) 933 52 14.
www.panalytical.com; nataliya.prokhorova@panalytical.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева».Адрес:190005, Санкт-Петербург, Московский пр., 19.
Тел.: (812) 251-76-01, факс: (812) 713-01-14, info@vniim.ru.
Принцип действия спектрометров основан на методе рентгеновской флуоресценции с дисперсией по длине волны.
Спектрометр состоит из источника рентгеновского излучения, устройства для установки исследуемых образцов, диспергирующией системы, приемника вторичного излучения и электронных блоков.
В качестве источника рентгеновского излучения в спектрометре используется рентгеновская трубка (Umax=60 кВ, Imax=100 мА; материал анода в базовом исполнении - родий, опционально- хром, молибден или золото). Возбужденное в образце вторичное (характеристическое) излучение попадает на кристалл-анализатор (монокристалл, срезанный по определенной кристаллографической плоскости). В результате дифракции на кристалле излучение разлагается в спектр (в соответствии с уравнением Вульфа-Брэгга). По положению и интенсивности линий в спектре проводится определение массовой концентрации элементов. В спектрометре установлен 8-ми позиционный сменщик кристалл-монохроматоров. Выбор кристаллов зависит от круга интересующих элементов (от Бериллия до Урана). В спектрометре установлены два детектора: проточный пропорциональный и сцинтилляционный. Возможна установка третьего непроточного детектора для повышения чувствительности в области от титана до меди. Для анализа жидких проб и свободных порошков спектрометр снабжен системой гелиевой (азотной) продувки камеры для образцов.
Конструктивно спектрометр выполнен в виде напольного прибора с отдельно устанавливаемыми компьютером и принтером. Управление процессом измерения осуществляется от внутреннего контроллера и IBM совместимого компьютера. Внешний вид спектрометра приведен на рис.1.
Рис. 1. Спектрометр рентгенофлуоресцентный Axios
Комплектность спектрометров приведена в таблице 3.
Таблица 3
|
Наименование |
Количество, шт. |
|
Спектрометр рентгенофлуоресцентный Axios |
1 |
|
Автоматический загрузчик образцов |
1 |
|
Воздушный компрессор |
1 |
|
Программное обеспечение на компакт-диске |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МП-242-0876-2009 |
1 |
Таблица 2
|
Диапазон определяемых элементов |
от Ве(4)Ка до U(92)La |
|
Относительное СКО выходного сигнала( *, %, не более |
1,0 |
|
Чувствительность (кимп/с), не менее: - Си 1 |
500 |
|
- Pb 1 |
2 |
|
Максимальная скорость счета, имп/с |
3х106 |
|
Оптимальная скорость счета, имп/с |
до 1х106 |
|
Напряжение питания переменного тока частотой (50±1 Гц), В |
220+22-зз |
|
Потребляемая мощность, кВ •А, не более |
10 |
|
Средний срок службы, лет |
8 |
|
Наработка на отказ, ч, не менее |
5000 |
|
Г абаритные размеры (ДхШхВ), мм, не более |
840x980x1100 |
|
Масса, кг, не более |
550 |
|
Условия эксплуатации: о - диапазон температуры окружающего воздуха, С |
от 15 до 35 |
|
- диапазон относительной влажности окружающего воздуха (при t=25 оС), % |
от 20 до 80 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
