Номер по Госреестру СИ: 63816-16
63816-16 Спектрометры рентгенофлуоресцентные
(Zetium)
Назначение средства измерений:
Спектрометры рентгенофлуоресцентные Zetium (далее по тексту - спектрометры) предназначены для измерения массовой доли элементов в пробах твердых и жидких веществ, порошков, пленок и других различных материалах в соответствии с аттестованными и стандартизованными методами (методиками).
Внешний вид.
Спектрометры рентгенофлуоресцентные
Рисунок № 1
Общие сведения
Дата публикации - 18.05.2021
Срок свидетельства - 25.04.2026
Номер записи - 155047
ID в реестре СИ - 377447
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Zetium, "Zetium",
Производитель
Изготовитель - Фирма "PANalytical B.V."
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Статистика
Кол-во поверок - 74
Выдано извещений - 0
Кол-во периодических поверок - 55
Кол-во средств измерений - 23
Кол-во владельцев - 18
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№467 от 2016.04.25 Об утверждении типов средств измерений
№589 от 2021.04.27 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Спектрометры рентгенофлуоресцентные (Zetium)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PANalytical B.V."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15682-05 01.10.2010 |
Спектрометры рентгенофлуоресцентные, Venus Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
15682-10 01.08.2015 |
Спектрометры рентгенофлуоресцентные, Venus 200 Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
18110-04 01.01.2010 |
Спектрометры рентгенофлуоресцентные, MiniPal, MiniPal2, MiniMate Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
24776-03 01.05.2008 |
Спектрометры рентгенофлуоресцентные, MagiX Fast Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
27103-04 01.06.2009 |
Спектрометры рентгенофлуоресцентные, Axios, Axios Advanced Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
28516-05 01.02.2010 |
Спектрометры рентгенофлуоресцентные, Epsilon 5 Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
41801-09 19.01.2020 |
Спектрометры рентгенофлуоресцентные, Axios Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
44785-10 01.08.2015 |
Спектрометры рентгенофлуоресцентные, Axios Fast Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
44791-10 01.08.2015 |
Спектрометры рентгенофлуоресцентные, MiniPal4, MiniPal4 Rh, MiniPal Pharma Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
46373-11 31.12.2020 |
Дифрактометры рентгеновские, Empyrean Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
47144-11 05.07.2016 |
Спектрометры рентгенофлуоресцентные, Epsilon 3 и Epsilon 3XL Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
53098-13 02.04.2018 |
Дифрактометры рентгеновские, X’Pert и CubiX Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
61361-15 19.08.2021 |
Спектрометры рентгенофлуоресцентные, Axios 1 kW Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
61374-15 19.08.2021 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, Epsilon 1 Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
63816-16 25.04.2026 |
Спектрометры рентгенофлуоресцентные, Zetium Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
66806-17 01.03.2022 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, Epsilon 3 Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
15687-07 01.04.2012 |
Дифрактометры рентгеновские, X'Pert PRO MPD/MRD и Cubi'x XRD Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
44578-10 01.08.2015 |
Спектрометры рентгенофлуоресцентные, Cubi'X XRF Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Спектрометры рентгенофлуоресцентные (Zetium)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 16 | 2 | 0 | 14 | 0 | 16 | 0 | 14 | |
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 6 | 1 | 5 | 0 | 6 | 1 | 5 | ||
| ПАО "ОДК-САТУРН" (1844) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 4 | 0 | 5 | 0 | 4 | ||
| ФБУ «Удмуртский ЦСМ» (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 6 | 1 | 0 | 5 | 0 | 6 | 0 | 5 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 4 | 1 | 3 | 0 | 4 | 1 | 3 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "КРАСЦВЕТМЕТ" (RA.RU.311217) | 5 | 1 | 4 | 1 | 0 | 5 | 4 | 1 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 5 | 1 | 0 | 5 | 0 | 4 | 0 | 4 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Спектрометры рентгенофлуоресцентные (Zetium)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
8570 | 9825 |
|
ФБУ НИЦ ПМ-Ростест Москва |
11200 | 9825 |
|
ФБУ Красноярский ЦСМ Красноярский край |
7632 | 9825 |
|
ФБУ Пермский ЦСМ Пермский край |
9984 | 9825 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
14010 | 9825 |
Программное обеспечение
Спектрометры оснащены автономным ПО «SuperQ 6», которое управляет работой спектрометра, отображает, обрабатывает и хранит полученные данные. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SuperQ 6 |
|
Номер версии (идентификационный номер) ПО |
не ниже 6.0 |
|
Цифровой идентификатор ПО |
0355bc7296da5dd4d358b7484952804c (расчет по алгоритму MD5, версия 6.0) |
К метрологически значимой части ПО относится исполняемый файл PANalytical.SuperQ.Launcher.exe, который выполняет следующие функции:
§ управление прибором;
§ установка режимов работы прибора ;
§ обработка, хранение и передача результатов измерений;
§ проведение диагностических тестов прибора .
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики на руководство по эксплуатации и на переднюю панель спектрометров методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Спектрометры рентгенофлуоресцентные Zetium. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуоресцентным ZetiumТехническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-1976-2015. «Спектрометры рентгенофлуоресцентные Zetium. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 20.12.2015 г.
Основные средства поверки: стандартный образец состава латуни оловянно-свинцовой ЛЦ25С2 ГСО 6319-92/6323-92 (индекс 1715) или стандартный образец состава латуни ЛКАН80 ГСО 4454/4458 -88 (индекс 1424).
Изготовитель
Фирма «PANalytical B.V.», НидерландыАдрес: Lelyweg 1, 7602 ЕА Almelo, The Netherlands Тел.: 31 546 534 444
Факс: 31 546 534 598
www.panalytical.com; info@panalytical.com
Заявитель
ООО «Спектрис Си-Ай-Эс», г. Москва119048, Москва, ул.Усачёва , дом 35, стр.1
Тел.: +7 (495) 933 52 14
Факс: +7 (495) 933 52 14
www.panalytical.com; nataliya.prokhorova@panalytical.com
Испытательный центр
ФГУП «ВНИИМ им. Д.И.Менделеева»Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14, info@vniim.ru
Принцип действия спектрометров основан на методе рентгеновской флуоресценции. Возбужденное в образце вторичное (характеристическое) излучение попадает на кристалл-анализатор (монокристалл, срезанный по определенной кристаллографической плоскости). В результате дифракции на кристалле излучение разлагается в спектр (в соответствии с уравнением Вульфа-Брэгга). По положению и интенсивности линий в спектре проводится определение массовой концентрации элементов.
Спектрометр состоит из источника рентгеновского излучения, устройства для установки исследуемых образцов, диспергирующией системы, приемника вторичного излучения и электронных блоков.
В качестве источника рентгеновского излучения в спектрометре используется рентгеновская трубка. В базовой комплектации в спектрометре Zetium используется рентгеновская трубка с анодом из родия и максимальной мощностью 1 кВт (Umax=60 кВ, Imax=50 мА), в качестве опции спектрометр может оснащаться рентгеновскими трубками с анодами из хрома и молибдена. Возможна поставка рентгеновских трубок с максимальной мощностью 2,4 кВт, 3,0 кВт и 4,0 кВт. В спектрометре установлен 8-ми позиционный сменщик кристалл-монохроматоров. Выбор кристаллов зависит от круга интересующих элементов (от бериллия до америция). В спектрометре по умолчанию установлен проточный пропорциональный детектор, в качестве дополнительной опции возможна установка сцинтилляционного детектора или непроточного ксенонового детектора (в тандеме с проточным пропорциональным) для повышения чувствительности в области от титана до меди. Также в качестве опции в спектрометре Zetium возможна установка энергодисперсионного канала, построенного на основе дрейфового кремниевого детектора высокого разрешения. Сигналы с детекторов обрабатывается многоканальным амплитудным анализатором.
Для анализа жидких проб и свободных порошков спектрометр может быть снабжен системой гелиевой (азотной) продувки камеры для образцов. Конструктивно спектрометр выполнен в виде напольного прибора с отдельно устанавливаемыми компьютером и принтером. Управление процессом измерения осуществляется от внешнего компьютера.
Место нанесения знака поверки

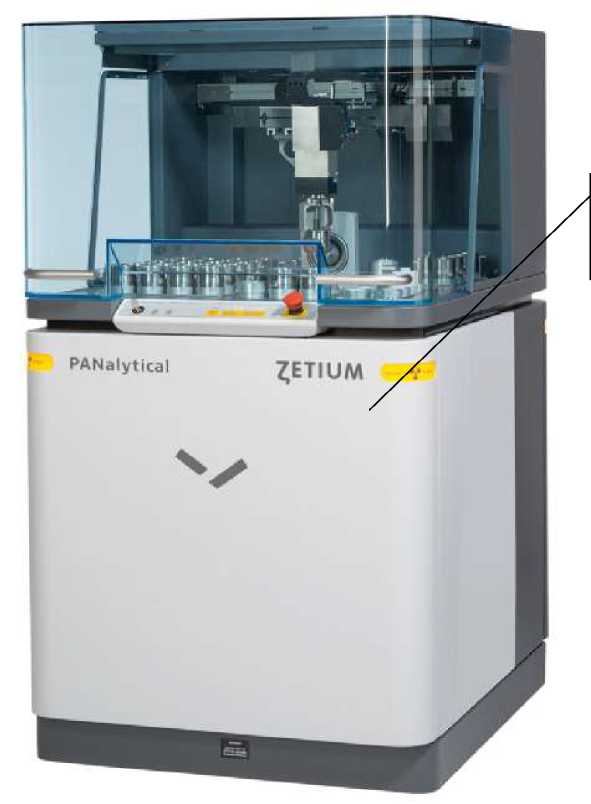

Рисунок 1 - Спектрометр рентгенофлуоресцентный Zetium
Таблица 2
|
Диапазон определяемых элементов |
от Be(4)Ka до Am (95)La |
|
Относительное СКО выходного сигнала c рентгеновской трубкой максимальной мощности 1кВт (по линии Ка меди, в каналах Cu )1, | |
|
0,5 | |
|
%, не более | |
|
Относительное СКО выходного сигнала c рентгеновской трубкой максимальной мощности от 2,4 до 4,0 кВт (по линии Ка меди, в каналах Си )1, %, не более |
0,2 |
|
Чувствительность (скорость счета на линии Ка контрольного элемента c рентгеновской трубкой максимальной мощности 1 кВт)1, | |
|
кимп/с, не менее: | |
|
- канал Си |
850 |
|
- канал Ni |
30 |
|
Чувствительность (скорость счета на линии Ка контрольного эле- | |
|
мента c рентгеновской трубкой максимальной мощности от 2,4 до 4,0 кВт)1, кимп/с, не менее: | |
|
- канал Си |
1000 |
|
- канал Ni |
80 |
|
- канал Си1 |
200 |
|
- канал Nil |
4,0 |
|
Максимальная скорость счета, имп/с |
3П06 |
|
Оптимальная скорость счета, имп/с |
до П106 |
|
Напряжение питания переменного тока частотой (50±1) Гц, В |
230 +33 |
|
Потребляемая мощность, кВ^А, не более |
8,0 |
|
Средний срок службы, лет |
8 |
|
Наработка на отказ, ч, не менее |
5000 |
|
Габаритные размеры (ДхШхВ), мм, не более |
840x1070x1510 |
|
Масса, кг, не более |
630 |
|
Условия эксплуатации: | |
|
- диапазон температуры окружающего воздуха, оС |
от плюс 15 до плюс 30 |
|
- относительная влажность окружающего воздуха (при t=25 оС), %, не более |
80 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
