Номер по Госреестру СИ: 61374-15
61374-15 Спектрометры рентгенофлуоресцентные энергодисперсионные
(Epsilon 1)
Назначение средства измерений:
Спектрометры рентгенофлуоресцентные энергодисперсионные Epsilon 1 (далее по тексту - спектрометры) предназначены для измерения массовой доли элементов в пробах твердых и жидких веществ, порошков, пленок и других различных материалах в соответствии с аттестованными и стандартизованными методами (методиками).
Внешний вид.
Спектрометры рентгенофлуоресцентные энергодисперсионные
Рисунок № 1
Общие сведения
Дата публикации - 11.04.2022
Срок свидетельства - 19.08.2021
Номер записи -
ID в реестре СИ - 374771
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "PANalytical B.V."
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№966 от 2015.08.19 Об утверждении типов средств измерений
Наличие аналогов СИ: Спектрометры рентгенофлуоресцентные энергодисперсионные (Epsilon 1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PANalytical B.V."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15682-05 01.10.2010 |
Спектрометры рентгенофлуоресцентные, Venus Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
15682-10 01.08.2015 |
Спектрометры рентгенофлуоресцентные, Venus 200 Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
18110-04 01.01.2010 |
Спектрометры рентгенофлуоресцентные, MiniPal, MiniPal2, MiniMate Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
24776-03 01.05.2008 |
Спектрометры рентгенофлуоресцентные, MagiX Fast Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
27103-04 01.06.2009 |
Спектрометры рентгенофлуоресцентные, Axios, Axios Advanced Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
28516-05 01.02.2010 |
Спектрометры рентгенофлуоресцентные, Epsilon 5 Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
41801-09 19.01.2020 |
Спектрометры рентгенофлуоресцентные, Axios Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
44785-10 01.08.2015 |
Спектрометры рентгенофлуоресцентные, Axios Fast Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
44791-10 01.08.2015 |
Спектрометры рентгенофлуоресцентные, MiniPal4, MiniPal4 Rh, MiniPal Pharma Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
46373-11 31.12.2020 |
Дифрактометры рентгеновские, Empyrean Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
47144-11 05.07.2016 |
Спектрометры рентгенофлуоресцентные, Epsilon 3 и Epsilon 3XL Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
53098-13 02.04.2018 |
Дифрактометры рентгеновские, X’Pert и CubiX Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
61361-15 19.08.2021 |
Спектрометры рентгенофлуоресцентные, Axios 1 kW Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
61374-15 19.08.2021 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, Epsilon 1 Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
63816-16 25.04.2026 |
Спектрометры рентгенофлуоресцентные, Zetium Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
66806-17 01.03.2022 |
Спектрометры рентгенофлуоресцентные энергодисперсионные, Epsilon 3 Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
15687-07 01.04.2012 |
Дифрактометры рентгеновские, X'Pert PRO MPD/MRD и Cubi'x XRD Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
44578-10 01.08.2015 |
Спектрометры рентгенофлуоресцентные, Cubi'X XRF Фирма "PANalytical B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Спектрометры рентгенофлуоресцентные энергодисперсионные (Epsilon 1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Спектрометры рентгенофлуоресцентные энергодисперсионные (Epsilon 1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
8570 | 8570 |
Программное обеспечение
Спектрометры оснащены автономным программным обеспечением Epsilon 3, которое управляет его работой, отображает режимы работы, обрабатывает и хранит полученные данные. Идентификационные данные (признаки) указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Epsilon 3 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.2* |
|
Цифровой идентификатор ПО |
aleb2474124aaad7c8cdfdf520cad63c (файл epsilon3.exe, расчет по алгоритму MD5) |
* версия ПО может иметь дополнительные буквенные или цифровые суффиксы.
К метрологически значимой части ПО относится файл epsilon3.exe. Метрологически значимая часть программы выполняет следующие функции:
управление прибором;
установка режимов работы прибора;
построение калибровочных зависимостей;
расчет содержания определяемого компонента;
обработка, хранение и передача результатов измерений; проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства пользователя печатным способом на руководство по эксплуатации и на заднюю панель спектрометров методом наклеивания.
Сведения о методиках измерений
Сведения о методиках ( методах) измерений
приведены в документе: «Спектрометры рентгенофлуоресцентные энергодисперсион -ные Epsilon 1. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуоресцентным энергодисперсионным Epsilon 1Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу МП-242-1886-2015 «Спектрометры рентгенофлуоресцентные энергодисперсионные Epsilon 1. Методика поверки», утвержденному ГЦИ СИ ФГУП«ВНИИМ им. Д.И.Менделеева» 20.04.2015 г.
Основные средства поверки: стандартный образец массовой доли серы в нефтепродуктах ГСО 9035-2008 (индекс СН-ВНИИМ-0,1), стандартный образец состава латуни оловянно-свинцовой ЛЦ25С2 ГСО 6319-92/6323-92 (индекс 1715) или аналогичные по химическому составу и метрологическим характеристикам стандартные образцы.
Изготовитель
Фирма «PANalytical B.V.», Нидерланды.Адрес: Lelyweg 1, 7602 ЕА Almelo, The Netherlands.
Тел.: 31 546 534 444. Факс: 31 546 534 598.
www.panalytical.com; info@panalytical.com
Заявитель
ООО «Спектрис Си-Ай-Эс», г. Москва 119048, Москва, ул. Усачёва, дом 35, стр.1 Тел.: +7 (495) 933 52 14.Факс: +7 (495) 933 52 14 www.panalytical.com; nataliya.prokhorova@panalytical.comИспытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»Адрес:190005, Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14, info@vniim.ru
Принцип действия спектрометров основан на энергодисперсионном
рентгенофлуоресцентном методе. Возбужденное в образце вторичное (в том числе характеристическое) излучение регистрируется энергодисперсионным каналом, построенном на дрейфовом кремниевом детекторе высокого разрешения. Сигнал с детектора обрабатывается многоканальным амплитудным анализатором.
Спектрометр состоит из источника рентгеновского излучения, устройства для установки исследуемых образцов, приемника вторичного излучения и электронных блоков.
В качестве источника рентгеновского излучения в спектрометре используется рентгеновская трубка с набором первичных фильтров (Umax=50 кВ, Imax=0,5 мА; максимальная мощность 5 В-А; материал анода - серебро). Конструктивно спектрометр выполнен в виде настольного прибора со встроенным компьютером, работающим под управлением операционной системы Windows (оперативная память 4 ГБ, постоянная память для хранения данных 120 ГБ) и сенсорным экраном (размер 10,4 дюйма, разрешение 1024х768 пикселей) с помощью которого происходит управление процессом измерения и хранение данных.

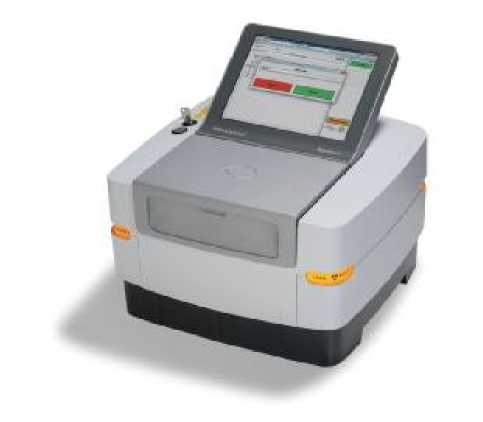

Внешний вид спектрометров Epsilon 1 приведен на рисунке 1.
