Номер по Госреестру СИ: 46359-11
46359-11 Влагомеры поточные
(L и F)
Назначение средства измерений:
Влагомеры поточные моделей L и F, предназначены для измерения влагосодержания в нефти, нефтепродуктах, газовом конденсате, углеводородных жидкостях и других жидкостях органического происхождения при транспортировке по технологическим трубопроводам.

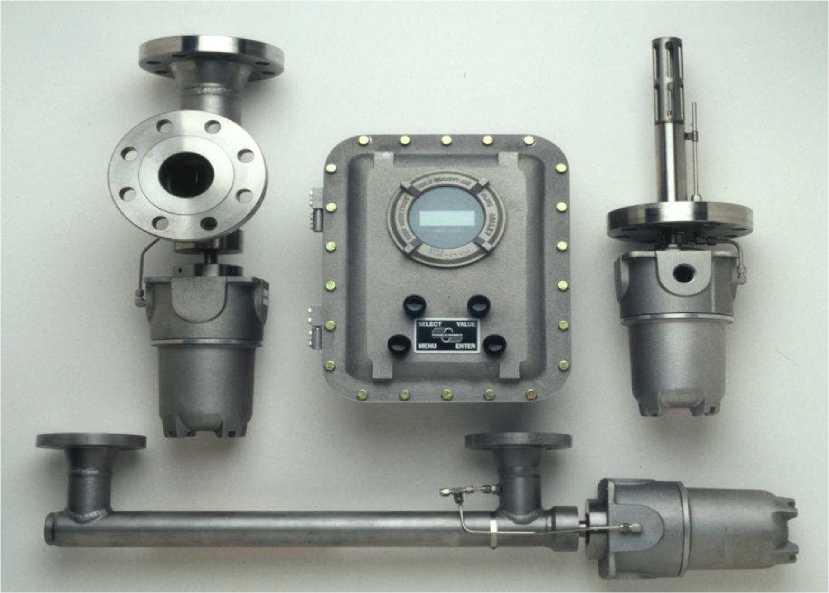

Внешний вид.
Влагомеры поточные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 10.02.2016
Номер записи - 134971
ID в реестре СИ - 357371
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Влагомеры поточные L, Влагомерпоточный модели F , Влагомер поточный модели L, Влагомер поточный модели F, Влагомер поточный модели L, Влагомер поточный Phase Dynamics модель L, Влагомер поточный LI3R3010EB013A, Phase Dynamics, LC " Phase Dinamics", L, M, F, L и F, модель F, мод. «Standalone», L и F, L, F, -, "Phase Dynamics" модель F, модель F, Phase Dynamics , F,
Производитель
Изготовитель - Фирма "Phase Dynamics Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Статистика
Кол-во поверок - 450
Выдано извещений - 7
Кол-во периодических поверок - 185
Кол-во средств измерений - 103
Кол-во владельцев - 39
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 2525 дн.
Приказы РСТ, где упоминается данный тип СИ
№491 от 2011.02.10 Об утверждении типа средств измерений (Регистрационный номер в Гос.реестре СИ 23195-11,29898-11,46092-11 по 46094-11,17117-11,46358-11,46359-11)
№794 от 2024.03.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№857 от 2021.05.28 О внесении изменений в сведения об утвержденном типе средства измерений
№665 от 2022.03.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№953 от 2022.04.13 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№2131 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (19)
№2543 от 2022.10.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№172 от 2023.01.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
№428 от 2024.02.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№597 от 2024.03.01 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Влагомеры поточные (L и F)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
46359-11 Влагомеры поточные (L и F) Фирма "Phase Dynamics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
74755-19 Вибропреобразователи (ВКТ) Общество с ограниченной ответственностью «Предприятие Вектор» (ООО «Предприятие Вектор») (РОССИЯ Челябинская обл., г. Златоуст) |
|
46359-11 Влагомеры поточные (L и F) Фирма "Phase Dynamics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
74869-19 Осциллографы цифровые (С8-56) АО "НПФ "Техноякс" (РОССИЯ г.Москва) |
|
46359-11 Влагомеры поточные (L и F) Фирма "Phase Dynamics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
74828-19 Измерители объемного влагосодержания (НОТА-ВП) ООО НТЦ "Автоматизация, измерения, инжиниринг" (РОССИЯ г.Альметьевск) |
Все средства измерений ООО НТЦ "Автоматизация, измерения, инжиниринг"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16307-97 01.07.2002 |
Влагомеры нефти поточные, FC Фирма "Phase Dynamics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16308-02 01.06.2007 |
Влагомеры нефти поточные, LC Фирма "Phase Dynamics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16308-97 01.07.2002 |
Влагомеры нефти поточные, LC Фирма "Phase Dynamics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24788-03 01.05.2008 |
Влагомеры нефти поточные, LC2 Фирма "Phase Dynamics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
25603-03 01.09.2008 |
Влагомеры поточные, L, M, F Фирма "Phase Dynamics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28233-04 01.12.2009 |
Системы измерений количества сырой нефти, CCM Фирма "Phase Dynamics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
42950-09 |
Влагомеры нефти низкодиапазонные поточные, L Фирма "Phase Dynamics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43430-09 |
Системы измерений количества сырой нефти, CCM Фирма "Phase Dynamics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
45577-10 01.08.2015 |
Влагомеры нефти погружные, LI Фирма "Phase Dynamics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46359-11 10.02.2016 |
Влагомеры поточные, L и F Фирма "Phase Dynamics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53160-13 |
Установка поверочная, FullCut Фирма "Phase Dynamics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56767-14 29.12.2023 |
Влагомеры поточные, моделей L и F Фирма "Phase Dynamics Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Измерители объемного влагосодержания (НОТА-ВП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 77 | 11 | 0 | 75 | 0 | 72 | 0 | 70 | ||
| ООО "НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ" (RA.RU.311437) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО НПП "ГКС" (1467) | 24 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИР" (RA.RU.311285) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЭРИС" (1314) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 19 | 2 | 0 | 18 | 0 | 16 | 0 | 16 | |
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ" (RA.RU.311437) | 14 | 1 | 0 | 14 | 6 | 14 | 0 | 14 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 15 | 1 | 0 | 15 | 0 | 12 | 0 | 12 | |
| ООО "АСУМС" (RA.RU.312418) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (74) | РСТ | 3 | 0 | 0 | 0 | 2 | 0 | 0 | ||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО НПП "ГКС" (RA.RU.312000) | 47 | 2 | 3 | 38 | 1 | 35 | 2 | 33 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| Альметьевское наладочное управление АО "Нефтеавтоматика" (735) | 20 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИР" (74) | 21 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Межрегиональное ОАО "Нефтеавтоматика" (RA.RU.310667) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭРИС" (RA.RU.310699) | 12 | 0 | 11 | 0 | 7 | 0 | 7 | |||
| ООО "Сибирская Интернет Компания" (RA.RU.311959) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО Научно-производственное предприятие "ГКС" (RA.RU.312000) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 31 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Уфа (RA.RU.310667) | 37 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИР» (74) | РСТ | 25 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 8 | 0 | 8 | 0 | 5 | 0 | 5 |
Стоимость поверки Измерители объемного влагосодержания (НОТА-ВП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
4514 | 4347 |
|
ФБУ Коми ЦСМ Республика Коми |
6825 | 4347 |
|
ФБУ Якутский ЦСМ Республика Саха (Якутия) |
1703 | 4347 |
Программное обеспечение
является встроенным. Операционная система проводит рядсамодиагностических проверок после включения питания, а также осуществляет циклическую проверку целостности (CRC) конфигурационных данных во время работы влагомера.
Идентификационные данные и уровень защиты ПО влагомеров приведены в таблице:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Уровень защиты про граммного обеспечения от непреднамеренных и преднамеренных изменений |
|
Phase Dynamics |
FW |
- |
- |
А |
Программное обеспечение влагомеров поточных моделей L и F содержит в себе калибровочный файл с данными заводской калибровки. Данный калибровочный файл не может быть модифицирован или загружен через какой-либо интерфейс на уровне пользователя.
Программное обеспечение не влияет на метрологические характеристики средства измерений.
Знак утверждения типа
Знак утверждения типананосится на табличку электронного блока влагомера методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации на влагомеры поточные моделей L и F фирмы «Phase Dynamics, Inc.» (США).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к влагомерам поточным моделей L и F-
1. ГОСТ 8.190-76 «ГСП. Государственный специальный эталон и общесоюзная поверочная схема для средств измерения объемного влагосодержания нефти и нефтепродуктов»;
-
2. «Инструкция. ГСИ. Влагомеры поточные моделей L и F фирмы «Phase Dynamics, Inc.» (США). Методика поверки».
-
3. Техническая документация фирмы «Phase Dynamics, Inc.» (США);
Поверка
Поверка осуществляется по документу «Инструкция. ГСИ. Влагомеры поточные моделей L и F фирмы «Phase Dynamics, Inc.» (США). Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 25.11.2010 г.Средства поверки:
-
- установка для поверки влагомеров, обеспечивающая монтаж влагомеров, циркуляцию и расход поверочной жидкости через влагомер в диапазоне от 0,5 до 6,5 м3/ч, включающая
в себя диспергирующее устройство, обеспечивающее создание стабильных эмульсий и оборудованная термостатом, обеспечивающим поддержание температуры поверочной жидкости равной 20 оС, со стабильностью ± 0,1 °С;
-
- средство измерения начального влагосодержания нефти с абсолютной погрешностью не более 0,02 %, объемной доли воды;
-
- термометры ртутные стеклянные типа ТЛ-4 по ТУ 25-2021.003 с ценой деления 0,1 оС и пределами допускаемой абсолютной погрешности: ± 0,2 оС;
-
- барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па по ТУ25-11.15135;
-
- весы лабораторные с ценой деления не менее 0,01 г;
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии». Регистрационный номер 30006-09. Юридический адрес: 420088 г. Казань, ул.2-я Азинская, 7А. Тел.(843)272-70-62 Факс 272-00-32 e-mail:vniirpr@bk.ru
Принцип действия влагомеров моделей L и F основан на измерении частоты от микроволнового генератора при изменении влагосодержания в жидкости.
Жидкость, протекающая через блок измерения, влияет на частоту колебаний работы микроволнового генератора, изменение частоты зависит от влагосодержания в жидкости. Термопреобразователь сопротивления платиновый (RTD), установленный в блоке измерения влагомера, определяет температуру жидкости. Электронный блок измеряет отраженную мощность микроволнового генератора, данные используются для определения состояния фазы эмульсии, данные частоты, температуры, а также установленные на заводе-изготовителе коэффициенты преобразования используются микропроцессором для вычисления обводненности.
Электронный блок также обеспечивает отображение результатов измерений на дисплее, температурную компенсацию, реализацию функций автоматических коррекций по плотности и по солесодержанию, диагностику состояния влагомера, формирование сигнала о превышении предельного значения обводненности. Выходной сигнал влагосодержания в жидкости также формируется в цифровом и аналоговом виде для передачи на требуемые расстояния в измерительно-вычислительные комплексы.
Программное обеспечение является встроенным. Операционная система проводит ряд
самодиагностических проверок после включения питания, а также осуществляет циклическую проверку целостности (CRC) конфигурационных данных во время работы влагомера.
Идентификационные данные и уровень защиты ПО влагомеров приведены в таблице:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Уровень защиты про граммного обеспечения от непреднамеренных и преднамеренных изменений |
|
Phase Dynamics |
FW |
- |
- |
А |
Программное обеспечение влагомеров поточных моделей L и F содержит в себе калибровочный файл с данными заводской калибровки. Данный калибровочный файл не может быть модифицирован или загружен через какой-либо интерфейс на уровне пользователя.
Программное обеспечение не влияет на метрологические характеристики средства измерений.
-
- Влагомер поточный модели L или F - 1 шт.;
-
- Руководство по эксплуатации - 1 экз.;
-
- Методика поверки - 1 экз.
Диапазон измерений влагомеров модели L
|
объемной доли воды, % Диапазон измерений влагомеров модели F |
0 - 4; 0-10; 0-20; |
|
объемной доли воды, % |
0 - 100; |
|
Пределы допускаемой абсолютной погрешности | |
|
влагомеров модели L, %, не более: | |
|
- при измерениях объемной доли воды 0-2 % |
± 0,05; |
|
- при измерениях объемной доли воды 2-4 % |
± 0,10; |
|
- при измерениях объемной доли воды 0 - 10 % |
± 0,15; |
|
- при измерениях объемной доли воды 10 - 20 % |
± 0,20; |
|
Пределы допускаемой абсолютной погрешности | |
|
влагомеров модели F, %, не более: | |
|
- при измерениях объемной доли воды 0 - 10 % |
± 0,15; |
|
- при измерениях объемной доли воды 10 - 20 % |
± 0,20; |
|
- при измерениях объемной доли воды 20 - 70 % |
± 1,00; |
|
- при измерениях объемной доли воды 70 - 100 % |
± 1,50; |
|
Диапазон содержания массовой доли солей | |
|
в жидкости, % | |
|
- для влагомеров моделей L |
не регламентирован; |
|
- для влагомера модели F в водной фазе |
0,5 - 15,0; |
|
Скорость потока, м/с |
от 0,7 до 4,6 |
|
Диапазон рабочих температур анализируемой | |
|
жидкости , °С |
от минус 10 до плюс 70; |
|
Максимальное рабочее давление, МПа |
10; |
|
Диапазон плотности анализируемой жидкости, кг/м3 |
500 - 1050; |
|
Вид исполнения |
фланцевый, погружной; |
|
Потребляемая мощность, не более, Вт |
60; |
|
Напряжение питающей сети, В Частота, Г ц Габаритные размеры, мм: |
220 +10% ; 220 -15% ; 50 ± 1; | |
|
Электронный блок** |
251х355х442; | |
|
Первичный преобразователь: | ||
|
- длина измерительной трубки |
от 450 до 1110; | |
|
- диаметр измерительной трубки |
от 25,4 до 101,6; | |
|
Масса, кг, не более | ||
|
- электронный блок |
от 7 до 27; | |
|
- первичный преобразователь |
от 11 до 91; | |
|
Условия эксплуатации: | ||
|
Диапазон температуры окружающей среды, °С | ||
|
- электронный блок |
от 0 до плюс 50; | |
|
от минус 40 до плюс |
55 | |
|
- первичный преобразователь |
от минус 23 до плюс |
55 |
|
от минус 40 до плюс |
55 | |
|
Диапазон аналогового выходного сигнала, мА |
4 - 20; | |
|
Наработка на отказ, не менее часов |
30 000; | |
|
Срок службы, лет |
не менее 10. | |
|
Маркировка взрывозащиты | ||
|
электронного блока и блока измерения |
1ExdIIBT5; | |
* - при условии однофазности потока;
** - габаритные размеры электронного блока могут меняться в зависимости от исполнения (У казаны габаритные размеры взрывозащищенного исполнения);
*** - масса прибора может меняться в зависимости от исполнения;
**** - специальное исполнение.
