Номер по Госреестру СИ: 53160-13
53160-13 Установка поверочная
(FullCut)
Назначение средства измерений:
Установка поверочная «FullCut» (далее - установка) предназначена для воспроизведения объемного влагосодержания нефти и нефтепродуктов.
Внешний вид.
Установка поверочная
Рисунок № 1
Внешний вид.
Установка поверочная
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации установки типографским способом в левом верхнем углу.
Сведения о методиках измерений
Сведения о методиках измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации на установку поверочную «FullCut».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установке1. ГОСТ 8.190-76 Государственная система обеспечения единства измерений.
Государственный специальный эталон и общесоюзная поверочная схема для средств измерения объемного влагосодержания нефти и нефтепродуктов.
2. Техническая документация фирмы «Phase Dynamics Inc.», США.
Поверка
Поверка осуществляется по документу «Инструкция. ГСИ. Установка поверочная «FullCut». Методика поверки», регистрационный номер МП 0031-6-2012, утвержденному ГЦИ СИ ФГУП ВНИИР 1 декабря 2012 года.Перечень основных средств поверки:
- Государственный первичный специальный эталон единицы объемного влагосодержания нефти и нефтепродуктов ГЭТ 87-2011;
- компаратор для передачи значения единицы объемного влагосодержания от Государственного первичного специального эталона к УП», диапазон измерений от 0 до 100 % объемной доли воды, среднее квадратическое отклонение результатов измерений от 340-3 до 240-2 % объемной доли воды в зависимости от диапазона;
- титратор по методу К.Фишера с относительной погрешностью определения количества воды не более 3 %.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии». Регистрационный номер № 30006-09 от 16.12.2009 г. Адрес: 420088, г.Казань, ул. 2-я Азинская, 7А. ИНН 1660007420 /КПП 166001001. Тел. (843) 272-70-62. Факс (843) 272-00-32. E-mail: office@vniir.org
Установка представляет собой единичный экземпляр с заводским № 1.
Принцип действия установки основан на создании поверочной смеси с заданным объемным влагосодержанием путем точного дозирования компонентов и создания на их основе равномерной смеси.
Установка состоит из:
-
- замкнутого рабочего гидравлического контура трубопровода, в котором циркуляция поверочной смеси обеспечивается насосом с электроприводом;
-
- термостата, поддерживающего температуру поверочной смеси со стабильностью ±0,5 °С;
-
- автоматизированной системы заполнения и дозирования компонентов поверочной смеси (масло или нефть, вода).

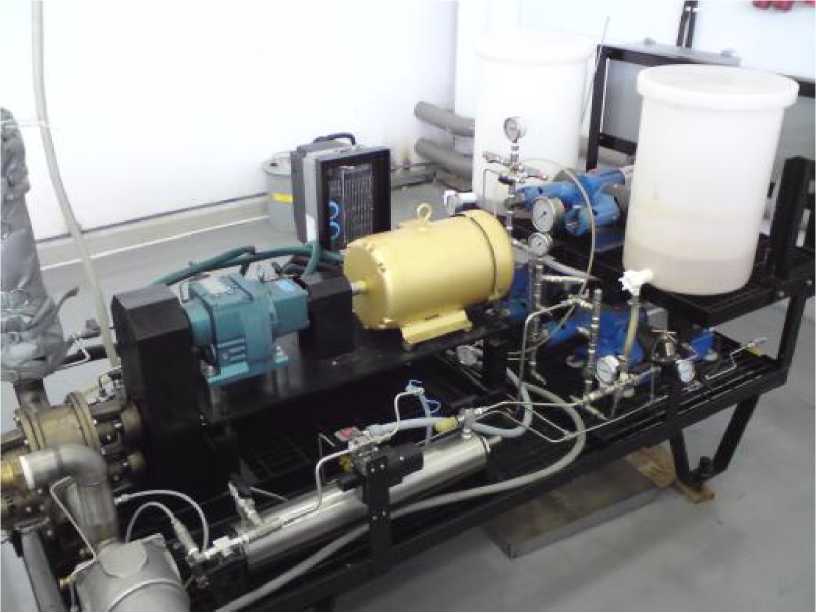

Рисунок 1. - Общий вид установки

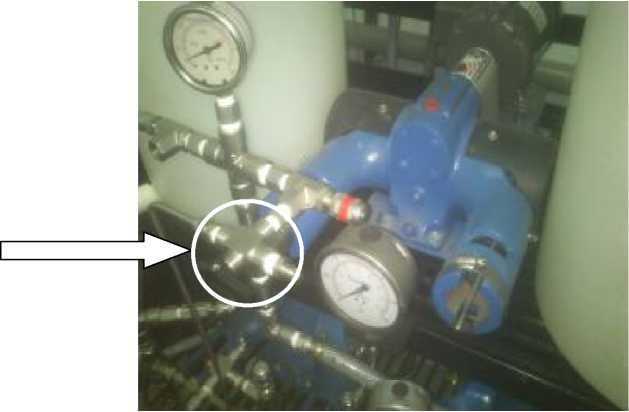

Рисунок 2. - Место пломбирования установки
Изменение концентрации воды и масла (нефти) в смеси осуществляется с помощью трех инжекционных насосов. Один предназначен для впрыска в контур масла (нефти), второй для впрыска воды при поверке в диапазоне влагосодержания от 0 до 100 % объемной доли воды и третий - для впрыска воды при поверке в диапазоне влагосодержания от 0 до 20 % объемной доли воды.
Единичный экземпляр установки поверочной «FullCut», заводской № 1.
Методика поверки.
Руководство по эксплуатации.
Диапазон воспроизведения влагосодержания, %
объемной доли воды
Пределы допускаемой абсолютной погрешности, не более, % объемной доли воды:
-
- при воспроизведении влагосодержания в диапазоне от 0 до 0,5 % объемной доли воды
-
- при воспроизведении влагосодержания в диапазоне от 0,5 до 2 % объемной доли воды
-
- при воспроизведении влагосодержания в диапазоне от 2 до 4 % объемной доли воды
-
- при воспроизведении влагосодержания в диапазоне от 4 до 10 % объемной доли воды
-
- при воспроизведении влагосодержания в диапазоне от 10 до 20 % объемной доли воды
-
- при воспроизведении влагосодержания в диапазоне от 20 до 70 % объемной доли воды
-
- при воспроизведении влагосодержания в диапазоне от 70 до 100 % объемной доли воды
Диапазон рабочей температуры поверочной смеси (при условии однофазности потока), °С Максимальное рабочее давление смеси, МПа
от 0 до 100
± 0,01
± 0,02
± 0,04
± 0,07
± 0,09
± 0,50
± 0,70
от минус 10 до плюс 100
1,0
Диапазон скорости потока поверочной смеси, м/с
Габаритные размеры:
- длина , мм
- ширина, мм
- высота, мм
Количество одновременно поверяемых влагомеров, шт.
Срок службы, не менее, лет
от 0,7 до 4,6
2286
1285
2007
от 1 до 3 10
Условия эксплуатации
Рабочие жидкости, используемые для поверочной смеси создания масло по ГОСТ 982 или нефть, соответствующая по степени подготовки ГОСТ Р 51858, вода дистиллированная по ГОСТ 6709
Диапазон содержания массовой доли соли в смеси (водной фазе), %
от 0,5 до15
от плюс 15 до плюс 25 220/205/240 50 ± 1
Диапазон температуры окружающей среды, °С Напряжение питания, В
Частота питания, Гц
