Номер по Госреестру СИ: 42909-09
42909-09 Усилители измерительные портативные
(TC-32K)
Назначение средства измерений:
Усилители измерительные портативные ТС-32К (далее - усилители) предназначены для измерения электрических сигналов от датчиков различных физических величин, преобразования измеренных сигналов в цифровую форму и индикации измеренных значений.
Внешний вид.
Усилители измерительные портативные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на переднюю панель усилителей методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Усилители измерительные портативные ТС-32К. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к усилителям измерительным портативным ТС-32К1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин.
Общие технические условия».
2. Техническая документация «Tokyo Sokki Kcnkyujo Co. Ltd.», Япония.
Поверка
Поверкапроводится в соответствии с документом МП-157/447-2009 «Усилители измерительные портативные ТС-32К. Методика поверки», утвержденным ГЦИ СИ ФГУ «Ростест-Москва» в декабре 2009 года.
Основные средства поверки:
-
- калибратор универсальный Fluke 5520А (Госреестр № 29282-05);
-
- калибратор К3608 (Госреестр № 32876-06).
Изготовитель
«Tokyo Sokki Kenkyujo Co. Ltd.», Япония8-2, Minami - Ohi 6-Chome, Shinagawa-Ku, Tokyo 140-8560, Japan
Тел: +81-3-3763-5614, факс:+81-3-3763-5713
E-mail: sales@tml.jp
Испытательный центр
ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА» 117418, г. Москва, Нахимовский проспект, 31Тел.: +7 (495) 544-0000, факс: +7 (499) (499) 124-99-96
E-mail: info@rostest.ru
Принцип действия усилителей измерительных портативных ТС-32К основан на преобразовании входных сигналов от первичных измерительных преобразователей (тензометрических датчиков, термопар и термометров сопротивления, источников напряжения постоянного тока) в цифровую форму посредством аналого-цифрового преобразователя (АЦП), дальнейшей его обработке и отображении результатов измерений на дисплее.
Конструктивно усилители измерительные портативные ТС-32К представляют собой одноканальные приборы, к которым можно дополнительно подключить внешние распределительные панели типов CSW-5A или CSW-5A-05, что позволяет увеличить число измерительных каналов до 5.
Усилители измерительные портативные ТС-32К оснащены LCD-дисплеем, картой памяти Compact Flash и контроллером типа RPC-05A для автоматического измерения. К усилителю возможно подключение внешнего индикатора типа EDU-11.
Управление усилителями измерительными портативными ТС-32К осуществляется либо непосредственно со встроенной клавиатуры, либо при помощи внешнего управляющего компьютера через интерфейсы USB или RS-232C.

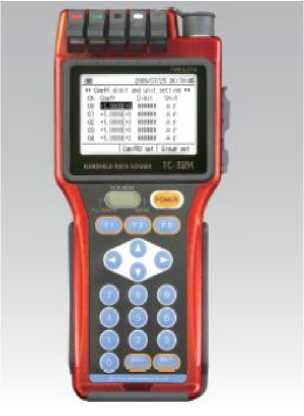

Фотография общего вида усилителей измерительных портативных TC-32K
Таблица 1 - Основные метрологические характеристики усилителей в режиме измерения коэффициента преобразования
Диапазоны измерения |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, мВ/В |
Измерение сигналов от полномостовых и полумостовых тензодатчиков | ||
± 15 мВ/В |
0,0005 мВ/В |
± (0,0008^К + 1 е.м.р.) |
±150мВ/В |
0,005 мВ/В | |
Измерение сигналов от четвертьмостовых тензодатчиков | ||
±15мВ/В |
0,0005 мВ/В |
±(0,0028-К + 1 е.м.р.) |
± 150мВ/В |
0,005 мВ/В |
Примечание - К - измеренное значение коэффициента преобразования, мВ/В.
Таблица 2 - Основные технические характеристики усилителей в режиме измерения напряжения постоянного тока
Диапазоны измерения |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, В (мВ) |
±30мВ |
0,001 мВ |
± (0,0008^U + 3 е.м.р.) |
± 300 мВ |
0,01 мВ | |
±3 В |
0,0001 В |
± (0,0008^U + 2 е.м.р.) |
±30 В |
0,001 В |
Примечание - U - измеренное значение напряжения постоянного тока, В (мВ).
Таблица 3 - Основные технические характеристики усилителей в режиме измерения температуры с помощью термопар
Тип термопары |
Диапазоны измерения, °С |
Пределы допускаемой абсолютной погрешности измерений, °С |
Т |
от минус 250 до минус 200 |
± (0,0038^Т + 0,6) |
от минус 200 до минус 100 |
±(0,0015-Т + 0,2) | |
от минус 100 до плюс 400 |
± (0,001-Т + 0,2) | |
К |
от минус 210 до минус 160 |
±(0,0019-Т + 0,3) |
от минус 160 до 0 |
±(0,0012-Т + 0,2) | |
от 0 до плюс 960 |
±(0,0008^Т + 0,1) | |
от плюс 960 до плюс 1370 |
±(0,001-Т + 0,9) | |
J |
от минус 200 до минус 160 |
±(0,0016-Т + 0,2) |
от минус 160 до 0 |
±(0,0012-Т + 0,1) | |
от 0 до плюс 700 |
±(0,0008^Т + 0,1) | |
от плюс 700 до плюс 1200 |
± (0,0008^Т + 0,6) | |
В |
от плюс 200 до плюс 500 |
± (0,0004^Т + 4) |
от плюс 500 до плюс 800 |
±(0,0004-Т+1,2) | |
от плюс 800 до плюс 1760 |
± (0,0005^Т + 0,4) | |
S |
от минус 10 до плюс 200 |
± (0,0009^Т + 0,6) |
от плюс 200 до плюс 1760 |
± (0,0007^Т + 0,4) | |
R |
от минус 10 до плюс 150 |
± (0,0009^Т + 0,7) |
от плюс 150 до плюс 1760 |
± (0,0007^Т + 0,4) |
Е |
от минус 210 до плюс 550 |
±(0,0017-Т + 0,2) |
от плюс 550 до плюс 1000 |
± (0,0009^Т + 0,4) | |
N |
От минус 200 до 0 |
±(0,0018-Т + 0,4) |
От 0 до плюс 1090 |
± (0,0008^Т + 0,2) | |
От плюс 1090 до плюс 1300 |
± (0,0008^Т + 0,9) |
Примечания
Т - измеренное значение температуры, °С.
Таблица 4 - Основные технические характеристики усилителей в режиме измерения температуры с помощью термометров сопротивления
Тип термометра сопротивления |
Диапазоны измерения, °С |
Пределы допускаемой абсолютной погрешности измерений, °С |
Ptl00 |
от минус 200 до плюс 850 |
± (0,0008-Т + 0,3) |
Общие характеристики:
питание от источника постоянного тока.......................................................................(9 - 18) В
габаритные размеры (длина х ширина х высота), мм..........................................223 х 102x49
масса, кг......................................................................................................................................0,8
Условия хранения и эксплуатации:
температура хранения, °С....................................................................от минус 20 до плюс 60
рабочая температура, °С........................................................................от минус 10 до плюс 50
относительная влажность, % ............................................не более 85, без конденсации влаги
