Номер по Госреестру СИ: 49748-12
49748-12 Измерители перемещений (деформаций)
(KM)
Назначение средства измерений:
Измерители перемещений (деформаций) КМ предназначены для измерения деформаций при растяжении/сжатии в материалах, а также для измерения поверхностного напряжения материалов.
Внешний вид.
Измерители перемещений (деформаций)
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации в верхнем левом углу типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений изложен в документе «Измерители перемещений (деформаций) КМ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы-
1. МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1*10-6 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
-
2. Техническая документация фирмы «Tokyo Sokki Kenkyujo Co., Ltd» (Япония).
Поверка
Поверкаосуществляется в соответствие с документом МП ТИнТ 35-2012 «Измерители перемещений (деформаций) КМ. Методика поверки», утвержденном Руководителем ГЦИ СИ ООО «ТестИн-Тех» «29» февраля 2012 г.
Основными средствами поверки являются:
-
- Головка измерительная 01ИПМЦ, ПГ не более ±0,8мкм - для измерителей модификации KM-30,
-
- Головка измерительная 1ИПМЦ, ПГ не более ±1 мкм - для измерителей модификации KM-50F.
-
- Индикатор многооборотный 1МИГ по ГОСТ 9696-82, класс 0 - для измерителей модификаций KM-100A, KM-100B, KM-200A, KM-100AT, KM-100BT, KM-200AT и KM-100HB,
Изготовитель
8-2, Minami-Ohi 6-Chome, Shinagawa-Ku,
Токио 140-8560, Япония
Заявитель
Тел:. (495) 971-84-13, факс: (495) 771-38-18
Принцип действия измерителей перемещений (деформаций) КМ основан на преобразовании удлинения измерителя перемещений, закрепленного на измеряемом образце, в удлинение металлического цилиндра, установленного в его корпусе, с заданным модулем упругости. На цилиндр наклеены тензорезисторы, изготовленные из металлизированной фольги. Удлинение цилиндра преобразуется в пропорциональное изменение сопротивления тензорезисторов, соединенных по мостовой схеме. Измерительный сигнал по соединительному кабелю поступает в устройство обработки информации.
Контроль деформаций производится путем измерения перемещений на фиксированной длине (измерительной базе).
Измерители перемещений КМ изготавливаются в 9 модификациях, отличающихся измерительной базой и коэффициентом упругости.

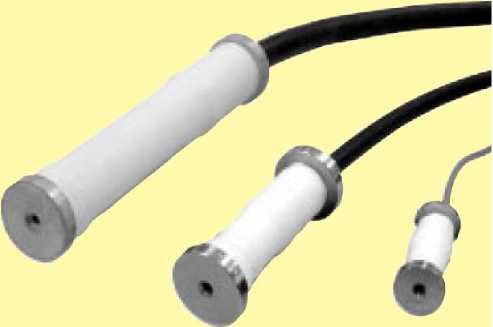

Внешний вид измерителей перемещений (деформаций) КМ приведен на рисунке 1:
Рисунок 1. Измерители перемещений (деформаций) КМ
Лист № 2 Всего листов 3-
1. Измеритель перемещений (деформаций) 1 шт.
-
2. Комплект монтажных принадлежностей* 1 шт.
-
3. Руководство по эксплуатации «Измерители перемещений
(деформаций) КМ. Руководство по эксплуатации» 1 экз.
-
4. Методика поверки МП ТИнТ 35-2012 «Измерители перемещений
(деформаций) КМ. Методика поверки» 1 экз.
* - комплектуется по требованию заказчика.
Наименование |
Значение | ||||||||
КМ-30 |
К\1-Ч± |
KM-100A |
KM-100B |
KM-100HB |
KM-200A |
KM-100AT |
KM-100BT |
KM-200AT | |
Диапазон измерения перемещений, мм |
±0,155 |
±0,250 |
±0,500 |
±0,500 |
±0,500 |
±1,000 |
±0,500 |
±0,500 |
±1,000 |
Измерительная база, мм |
31 |
50 |
100 |
100 |
100 |
200 |
100 |
100 |
200 |
Пределы допускаемой основной приведенной погрешности измерений, % от верхнего предела измерений |
±1 | ||||||||
Габаритные размеры (длина х диаметр), не более, мм |
34х10 |
54х17 |
104х17 |
104х17 |
104х17 |
205х23 |
104х17 |
104х17 |
205х23 |
Масса, не бо лее, г |
12 |
45 |
75 |
75 |
80 |
220 |
75 |
75 |
220 |
