Номер по Госреестру СИ: 43663-10
43663-10 Усилители измерительные многоканальные
(DC204R, DC204Ra)
Назначение средства измерений:
Усилители измерительные многоканальные DC204R, DC204Ra предназначены многоканального измерения электрических сигналов от датчиков различных физических величин, индикации измеренных значений и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.

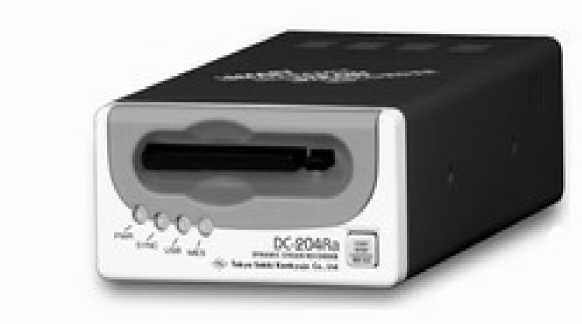

Внешний вид.
Усилители измерительные многоканальные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на переднюю панель методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документах: «Усилители измерительные многоканальные DC204R, DC204Ra. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к усилителям измерительным многоканальным DC204R, DC204Ra1. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин.
Общие технические условия»
2. Техническая документация «Tokyo Sokki Kcnkyujo Co. Ltd.», Япония.
Поверка
Поверкапроводится в соответствии с документом МП-163/447-2009 «Усилители измерительные многоканальные DC204R, DC204Ra. Методика поверки», утвержденным ГЦИ СИ ФГУ «Ростест-Москва» в декабре 2009 года.
Перечень основного оборудования необходимого для поверки:
-
- калибратор универсальный Fluke 5520А (Госреестр СИ № 51160-12);
-
- калибратор КЗ608, ПГ± 0,01 %, диапазон 1, 2, 5, 10, 100 мВ/В (Госреестр СИ № 32876-06).
Изготовитель
«Tokyo Sokki Kenkyujo Co. Ltd.», Япония8-2, Minami - Ohi 6-Chome, Shinagavva-Ku, Tokyo 140-8560, Japan
Тел: +81-3-3763-5614, факс:+81-3-3763-5713
E-mail: sales@tml.jp
Испытательный центр
ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА» 117418, г. Москва, Нахимовский проспект, 31Тел.: +7 (495) 544-0000, факс: +7 (499) (499) 124-99-96
E-mail: info@rostest.ru
Усилители измерительные многоканальные DC204R, DC204Ra представляют собой многофункциональные цифровые электроизмерительные приборы, принцип действия которых основан на преобразовании входных сигналов от первичных измерительных преобразователей - тензометрических датчиков, термопар и термометров сопротивления, источников напряжения постоянного тока в цифровую форму быстродействующим АЦП, дальнейшей его обработке и отображении результатов измерений на дисплее.
Каждый измерительный канал усилителей имеет аналогово-цифровой преобразователь, производящий оцифровку сигналов, поступающих с измерительных преобразователей. Усилители модификации DC-204Ra также содержат выходы аналоговых сигналов.
Усилители осуществляют одновременный аппаратно-синхронизированный приём, оцифровку, обработку сигналов по всем измерительным каналам и передачу значений измеряемых величин по цифровым интерфейсам при однократных и многократных измерениях в режиме реального времени.
Все измерительные каналы универсальны, поэтому для подключения различных типов датчиков необходимы специализированные коннекторы:
-
- SB-120DD-1R, SB-350DD-1R, SB-120DD-4R - для тензорезисторов различных типов;
-
- CR-6180 - для тензометрических датчиков;
-
- CR-4010 - для датчиков с выходом по напряжению постоянного тока (DC);
-
- ТА-01КТ - для термопар типа Т или К;
Управление усилителями измерительными многоканальными DC204R, DC204Ra осуществляется при помощи персонального компьютера через интерфейс USB. При предварительно установленных настройках измерений запуск и остановку измерений можно осуществлять непосредственно с передней панели блока. Возможно сохранение значений измеряемых величин на карту памяти Compact Flash.
Фотография общего вида усилителей измерительных многоканальных DC204R, DC204Ra
Наименование измеряемой величины |
Пределы измерения |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
Коэффициент преобразования |
± 0,5 мВ/В |
0,00005 мВ/В |
± (0,002- К) |
± 1 мВ/В |
0,00005 мВ/В | ||
± 2,5 мВ/В |
0,0005 мВ/В | ||
± 5 мВ/В |
0,0005 мВ/В | ||
± 10 мВ/В |
0,0005 мВ/В | ||
Напряжение постоянного тока |
±1 В |
1мВ |
± (0,003/U) |
±2 В |
1мВ | ||
±5 В |
1мВ | ||
± 10 В |
1 мВ | ||
±20 В |
1мВ |
Примечание - К и U - значения пределов измерения коэффициента преобразования и напряжения постоянного тока
Общие технические характеристики:
Напряжение питания постоянного тока......................................................................от 10 до 16 В
Габаритные размеры (длина х ширина х высота), мм, не более................................157 х 84 х 41
Масса, кг, не более .........................................................................................................................0,45
Условия эксплуатации:
температура окружающей среды, °С .......................................................................от 0 до плюс 50
относительная влажность, %, не более.............................................................................................85
