Номер по Госреестру СИ: 42853-09
42853-09 Комплексы измерительные многоканальные
(TDS-150, TDS-530, TDS-630)
Назначение средства измерений:
Комплексы измерительные многоканальные TDS-150, TDS-530, TDS-630 предназначены для многоканального измерения электрических сигналов от датчиков различных физических величин, индикации измеренных значений и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.
Внешний вид.
Комплексы измерительные многоканальные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на переднюю панель методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документах: «Комплексы измерительные
многоканальные TDS-150. Руководство по эксплуатации», «Комплексы измерительные многоканальные TDS-530, TDS-630. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерительным многоканальным TDS-150, TDS-530, TDS-630
-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
-
2. Техническая документация «Tokyo Sokki Kcnkyujo Co. Ltd.», Япония.
Поверка
Поверка проводится в соответствии с документом МП-156/447-2009 «Комплексы измерительные многоканальные TDS-150, TDS-530, TDS-630. Методика поверки», утвержденным ГЦИ СИ ФГУ «Ростест-Москва» в декабре 2009 года.Основные средства поверки:
-
- калибратор универсальный Fluke 5520А (Госреестр № 29282-05);
-
- калибратор К3608 (Госреестр № 32876-06).
Изготовитель
«Tokyo Sokki Kenkyujo Co. Ltd.», Япония
8-2, Minami - Ohi 6-Chome, Shinagawa-Ku, Tokyo 140-8560, Japan
Тел: +81-3-3763-5614, факс:+81-3-3763-5713
E-mail: sales@tml.jp
Испытательный центр
ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА» 117418, г. Москва, Нахимовский проспект, 31 Тел.: +7 (495) 544-0000, факс: +7 (499) (499) 124-99-96E-mail: info@rostest.ru
Комплексы измерительные многоканальные TDS-150, TDS-530, TDS-630 представляют собой многофункциональные цифровые электроизмерительные приборы, принцип действия которых основан на преобразовании входных сигналов от первичных измерительных преобразователей - тензометрических датчиков, термопар и термометров сопротивления, источников напряжения постоянного тока в цифровую форму быстродействующим аналого-цифровым преобразователем (АЦП), дальнейшей его обработке и отображении результатов измерений на дисплее, а также на персональном компьютере с помощью программного обеспечения.
Комплексы осуществляют одновременный аппаратно-синхронизированный приём, оцифровку, обработку сигналов по всем измерительным каналам и передачу значений измеряемых величин по цифровым интерфейсам при однократных и многократных измерениях в режиме реального времени.
Комплексы оснащены автоматической функцией измерения, картой памяти Compact Flash, внутренней памятью и интерфейсами RS-232C, USB и ETHERNET.
Комплексы измерительные многоканальные TDS-150 конструктивно выполнены в виде базового измерительного блока, к которому последовательно подключаются 10канальные распределительные панели типа FSW-10. Возможно подключение до 5 распределительных панелей типа FSW-10 (50 измерительных каналов). Также возможно подключение распределительных панелей типов FSW-21R и FSW-21C.
Комплексы измерительные многоканальные TDS-530, TDS-630 конструктивно выполнены в виде базового измерительного блока, в котором встроены до 30 измерительных каналов (в стандартной комплектации 10 измерительных каналов). К измерительному блоку возможно дополнительно подключить внешние распределительные панели типов ASW-30C, ASW-50C, ASW-50C-05, ASW-50C-03, SSW-50D, SSW-50D-05, ISW-10D, ISW-50G, ISW-50G-05, IHW-50G, IHW-50G-05, IHW-50H, IHW-50H-05, SSW-10MC, SSW-10SC и SSW-10MC-05, что позволяет увеличить число измерительных каналов до 1000. Комплексы измерительные многоканальные TDS-530 и TDS-630 оснащены цветным сенсорным LCD-дисплеем и встроенным принтером.

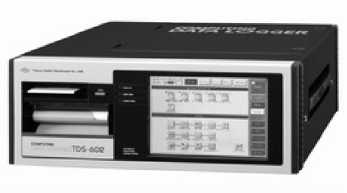

Фотография общего вида комплексов измерительных многоканальных TDS-150, TDS-530, TDS-630
В комплект поставки входят:
Наименование |
Количество | ||
TDS-150 |
TDS-530 |
TDS-630 | |
Комплекс измерительный многоканальный TDS |
1 |
1 |
1 |
Сетевой кабель |
- |
1 |
1 |
Элемент питания типа D |
4 |
- |
- |
Провод заземления |
- |
1 |
1 |
Бумага для принтера |
- |
1 |
1 |
Сертификат заводской калибровки |
1 |
1 |
1 |
Руководство по эксплуатации |
1 |
1 |
1 |
Методика поверки |
1 |
1 |
1 |
Лист № 5 Всего листов 5
Таблица 1 - Основные метрологические характеристики комплексов в режиме измерения коэффициента преобразования
Модель |
Диапазоны измерения |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, мВ/В |
TDS-150 |
Измерение сигналов от полномостовых и полумостовых тензодатчиков | ||
±15мВ/В |
0,0005 мВ/В |
±(0,0008/К± 1 е.м.р.) | |
±150мВ/В |
0,005 мВ/В | ||
Измерение сигналов от четвертьмостовых тензодатчиков | |||
±15мВ/В |
0,0005 мВ/В |
±(0,0028-К± 1 е.м.р.) | |
±150мВ/В |
0,005 мВ/В | ||
TDS-530, TDS-630 |
Обычный режим измерений | ||
±20 мВ/В |
0,0005 мВ/В |
± (0,0005-К + 1 е.м.р.) | |
±40 мВ/В |
0,001 мВ/В | ||
±80 мВ/В |
0,002 мВ/В | ||
±160мВ/В |
0,004 мВ/В | ||
±320 мВ/В |
0,008 мВ/В | ||
Режим измерений с высоким разрешением | |||
±20 мВ/В |
0,00005 мВ/В |
± (0,0005-К + 3 е.м.р.) | |
±40 мВ/В |
0,0001 мВ/В | ||
±80 мВ/В |
0,0002 мВ/В | ||
±160 мВ/В |
0,0004 мВ/В | ||
±320 мВ/В |
0,0008 мВ/В |
Примечание - К - измеренное значение коэффициента преобразования, мВ/В
Таблица 2 - Основные технические характеристики комплексов в режиме измерения напряжения постоянного тока
Модель |
Пределы измерения |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений, В (мВ) |
TDS-150 |
±30мВ |
0,001 мВ |
± (0,0008^U ±3 е.м.р.) |
±300 мВ |
0,01 мВ | ||
±3 В |
0,0001 В |
± (0,0008^U + 2 е.м.р.) | |
±30 В |
0,001 В | ||
TDS-530, TDS-630 |
±40 мВ |
0,001 мВ |
± (0,0005/U ±3 е.м.р.) |
±80 мВ |
0,002 мВ | ||
±160 мВ |
0,004 мВ | ||
±320 мВ |
0,008 мВ | ||
±640 мВ |
0,016 мВ | ||
±4 В |
0,0001 В |
± (0,0005/U + 2 е.м.р.) | |
±8 В |
0,0002 В | ||
±16 В |
0,0004 В | ||
±32 В |
0,0008 В | ||
±64 В |
0,0016 В |
Примечание - U - измеренное значение напряжения постоянного тока, В (мВ)
Таблица 3 - Основные технические характеристики комплексов в режиме измерения температуры с помощью термопар
Модель |
Тип термопары |
Диапазоны измерения, °С |
Пределы допускаемой абсолютной погрешности измерений, °С |
TDS-150 |
Т |
от минус 250 до минус 200 |
±(0,0038^Т + 0,6) |
от минус 200 до минус 100 |
±(0,0015-Т + 0,2) | ||
от минус 100 до плюс 400 |
±(0,001-Т + 0,2) | ||
К |
от минус 210 до минус 160 |
±(0,0019-Т + 0,3) | |
от минус 160 до 0 |
±(0,0012-Т + 0,2) | ||
от 0 до плюс 960 |
± (0,0008^Т+ 0,1) | ||
от плюс 960 до плюс 1370 |
±(0,001-Т + 0,9) | ||
J |
от минус 200 до минус 160 |
±(0,0016-Т + 0,2) | |
от минус 160 до 0 |
±(0,0012-Т + 0,1) | ||
от 0 до плюс 700 |
± (0,0008^Т + 0,1) | ||
от плюс 700 до плюс 1200 |
± (0,0008^Т + 0,6) | ||
В |
от плюс 200 до плюс 500 |
± (0,0004^Т + 4) | |
от плюс 500 до плюс 800 |
± (0,0004^Т + 1,2) | ||
от плюс 800 до плюс 1760 |
±(0,0005^Т + 0,4) | ||
S |
от минус 10 до плюс 200 |
± (0,0009^Т + 0,6) | |
от плюс 200 до плюс 1760 |
± (0,0007^Т + 0,4) | ||
R |
от минус 10 до плюс 150 |
± (0,0009^Т + 0,7) | |
от плюс 150 до плюс 1760 |
± (0,0007^Т + 0,4) | ||
Е |
от минус 210 до плюс 550 |
±(0,0017-Т + 0,2) | |
от плюс 550 до плюс 1000 |
± (0,0009^Т + 0,4) | ||
N |
от минус 200 до 0 |
±(0,0018-Т + 0,4) | |
от 0 до плюс 1090 |
± (0,0008^Т + 0,2) | ||
от плюс 1090 до плюс 1300 |
± (0,0008^Т + 0,9) | ||
TDS-530, TDS-630 |
Т |
от минус 250 до минус 200 |
±(0,0019-Т + 0,5) |
от минус 200 до минус 100 |
±(0,00088^Т + 0,2) | ||
от минус 100 до плюс 400 |
± (0,0006^Т + 0,2) | ||
К |
от минус 210 до минус 160 |
± (0,0011-Т + 0,3) | |
от минус 160 до 0 |
±(0,00073^Т + 0,2) | ||
от 0 до плюс 960 |
±(0,00052^Т + 0,1) | ||
от плюс 960 до плюс 1370 |
± (0,00059^Т + 0,6) | ||
J |
от минус 200 до минус 160 |
± (0,0009^Т + 0,2) | |
от минус 160 до 0 |
±(0,00069^Т + 0,1) | ||
от 0 до плюс 700 |
±(0,0005^Т + 0,1) | ||
от плюс 700 до плюс 1200 |
± (0,00051-Т +0,4) | ||
В |
от плюс 200 до плюс 500 |
±(0,00025-Т+1,5) | |
от плюс 500 до плюс 800 |
± (0,00027^Т + 0,6) | ||
от плюс 800 до плюс 1760 |
± (0,00032^Т + 0,4) | ||
S |
от минус 10 до плюс 200 |
± (0,00054^Т + 0,6) | |
от плюс 200 до плюс 1760 |
±(0,0005^Т + 0,4) | ||
R |
от минус 10 до плюс 150 |
±(0,00053^Т + 0,6) |
от плюс 150 до плюс 1760 |
± (0,00046^Т + 0,4) | ||
Е |
от минус 210 до плюс 550 |
± (0,00096^Т + 0,2) | |
от плюс 550 до плюс 1000 |
±(0,00051-Т + 0,3) | ||
N |
от минус 200 до 0 |
±(0,00101-Т + 0,4) | |
от 0 до плюс 1090 |
±(0,0005^Т + 0,2) | ||
от плюс 1090 до плюс 1300 |
±(0,00051-Т + 0,6) |
Примечания
Т - измеренное значение температуры, °С.
Таблица 4 - Основные технические характеристики комплексов в режиме измерения температуры с помощью термометров сопротивления
Модель |
Тип термометра сопротивления |
Диапазоны измерения, °С |
Пределы допускаемой абсолютной погрешности измерений, °С |
TDS-150, |
Pt 100 |
от минус 200 до плюс |
± (0,0008^Т + 0,3) |
TDS-530, TDS- 630 |
850 |
±(0,0005^Т + 0,3) |
Таблица 5 - Общие характеристики
Параметр |
Значение | ||
TDS-150 |
TDS-530 |
TDS-630 | |
Питание |
(9-18)В постоянного тока |
(85-240) В 50/60 Гц |
(85-240) В 50/60 Гц |
Г абаритные размеры (длина х ширина х высота), мм |
280 x 162 x 60 |
320 x 440 x 130 |
430 x 440 x 148 |
Масса, кг |
1,6 |
8 |
10 |
У словия хранения |
Температура от минус 20 °С до 60 °С при относительной влажности не более 80% | ||
У словия эксплуатации |
Температура от 0 °С до 50 °С при относительной влажности не более 85% |
