Номер по Госреестру СИ: 64163-16
64163-16 Усилители измерительные многоканальные
(TMR-211)
Назначение средства измерений:
Усилители измерительные многоканальные TMR-211 (далее по тексту - усилители) предназначены для измерения электрических сигналов от датчиков различных физических величин, преобразования усиленных сигналов в цифровую форму, индикации измеренных значений и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.
Внешний вид.
Усилители измерительные многоканальные
Рисунок № 1
Внешний вид.
Усилители измерительные многоканальные
Рисунок № 2
Внешний вид.
Усилители измерительные многоканальные
Рисунок № 3
Программное обеспечение
Обработка и оцифровка сигналов, поступающих с измерительных преобразователей, осуществляется за счет внутреннего программного обеспечения. Внутреннее программное обеспечение усилителей встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные внутреннего программного обеспечения усилителей представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
TMR-211Hardware |
Номер версии (идентификационный номер ПО, не ниже |
2.ХХ* |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
* - 2- метрологически значимая часть ПО; ХХ - метрологически не значимая часть ПО.
Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «высокий» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса усилителей методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений приведены в документе «Усилители измерительные многоканальные TMR-211. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к усилителям измерительным многоканальным TMR-211
-
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
-
2 ГОСТ 8.585-2001 «Термопары. Номинальные статические характеристики
преобразования».
-
3 Техническая документация «Tokyo Sokki Kenkyujo Co., Ltd.», Япония.
Поверка
Поверкаосуществляется в соответствии с документом МП АПМ 88-15 «Усилители измерительные многоканальные TMR-211. Методика поверки», утвержденным ООО «Автопрогресс-М» 18 января 2016 г.
Знак поверки наносится на свидетельство о поверке.
Перечень основных средств, применяемых при поверке:
-
- калибратор универсальный 9100 (Госреестр № 25985-09);
-
- калибратор измерительных тензометрических мостов 1550А (Госреестр № 46128-10);
-
- генератор сигналов низкочастотный прецизионный ГЗ-122 (Госреестр 10237-85).
Изготовитель
«Tokyo Sokki Kenkyujo Co., Ltd.», Япония
8-2, Minami-Ohi 6-Chome, Shinagawa-Ku, Tokyo 140-8560, JAPAN
Tel.: +81 03-3763-5611 Fax: +81 03-3763-5713
E-mail: sales@tml.jp
Заявитель
Общество с ограниченной ответственностью «Японские измерительные технологии» (ООО «Японские измерительные технологии»), г. Москва
ИНН 7725648641
115432, г. Москва, 2-ой Кожуховский проезд, д.29, к.2, стр.16, офис 308 Тел.: +7 (495) 971-84-13 , Факс: +7 (495) 771-38 -18
Е-mail: info@tmljp.ru
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д. 3 корп. 1.
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Усилители представляют собой многофункциональные цифровые
электроизмерительные приборы, принцип действия которых основан на преобразовании входных сигналов от первичных измерительных преобразователей (далее по тексту - ИП) -тензометрических, пьезоэлектрических, потенциометрических, индуктивных датчиков, термопар, источников напряжения постоянного тока, телеметрических в цифровую форму по средством аналогово-цифрового преобразования, дальнейшей его обработке и отображении результатов измерений на дисплее, а также на персональном компьютере с помощью
программного обеспечения.
Усилители осуществляют одновременный аппаратно-синхронизированный приём, оцифровку, обработку сигналов по всем измерительным каналам и передачу значений измеряемых величин по цифровым интерфейсам при однократных и многократных измерениях в режиме реального времени.
Усилители конструктивно выполнены в виде базового модуля управления TMR-211, к которому подключаются сменные многоканальные измерительные модули TMR-221, TMR-222, TMR-223, TMR-231, TMR-253 для работы с соответствующими ИП. Подключение ИП осуществляется при помощи соединительных разъемов. Возможно подключение до 10 сменных измерительных модулей.
Измерительные модули содержат цифровые фильтры нижних частот Баттерворта и Бесселя, а также выходные разъемы аналоговых сигналов.
Управление усилителями осуществляется при помощи встроенных микрокомпьютеров по средству цветных сенсорных дисплейных модулей TMR-281 или при помощи внешнего прикладного программного обеспечения (например, TMR 7200, TMR 7630 и др.), установленного на управляющем персональном компьютере через интерфейсы USB или LAN.
Для усилителей возможна внешняя синхронизация и работа совместно с несколькими модулями управления TMR-211 и предусмотрена автоматическая функция измерения, запись на карту памяти Compact Flash или внутреннюю память.
В конце обозначения усилителей допускается наличие дополнительных буквенноцифровых символов, определяющих их конструктивные особенности, не влияющие на их метрологические и технические характеристики.
Общий вид усилителей представлен на рисунке 1.
ИОМ'СМ
С ОЛ mu.

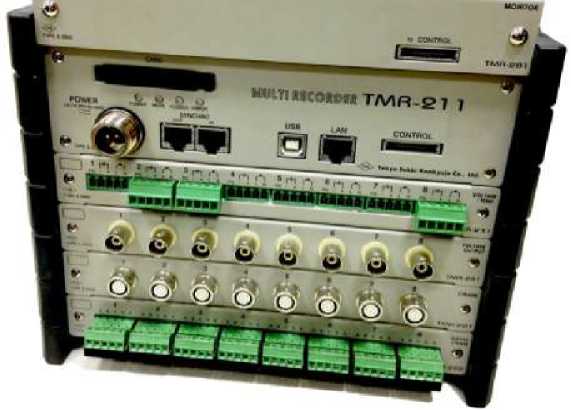

Рисунок 1 - Общий вид усилителей измерительных многоканальных TMR-211

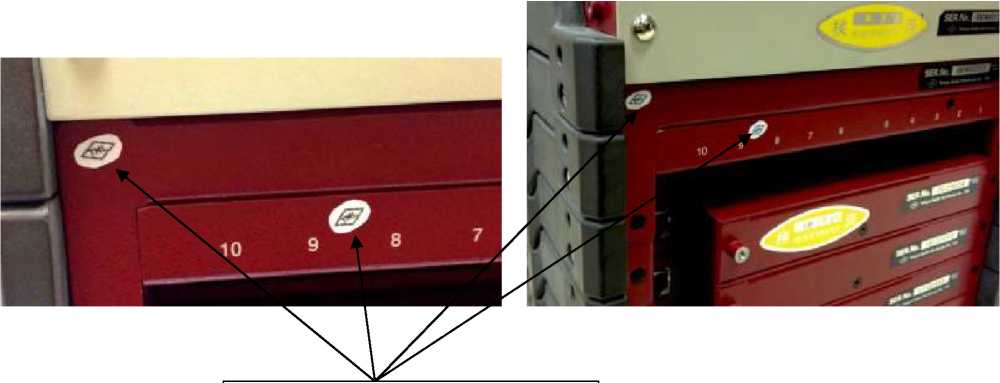

На рисунке 2 отмечены места размещения пломбирующих наклеек.
Пломбирующие наклейки
Рисунок 2 - Фотография места размещения пломбирующих наклеек
Таблица 8 - Комплект поставки усилителей измерительных многоканальных TMR-211
Наименование |
Количество |
Усилитель измерительный многоканальный TMR-211 |
1 |
Программное обеспечение TMR 7200 |
1 |
Программное обеспечение TMR 7630 |
1* |
Руководство по эксплуатации |
1 |
Методика поверки МП АПМ 88-15 |
1 |
* - по заказу потребителя
Основные метрологические и технические характеристики усилителей измерительных TMR-211 представлены в таблицах 2 - 7.
Многоканальный сменный измерительный модуль TMR-221 предназначен для преобразования сигналов от полномостовых тензорезистивных измерительных преобразователей.
Таблица 2 - Основные метрологические характеристики измерительного модуля TMR-221
Наименование характеристики |
Значение характеристики | ||||
Количество измерительных каналов |
8 | ||||
Сопротивление подключаемых датчиков, Ом |
120; 350 | ||||
Напряжение питания моста, В |
2 |
0,5 | |||
Диапазоны коэффициента преобразования, мВ/В |
±2,5 |
±5 |
±10 |
±40 | |
Разрешение, мВ/В |
0,0005 |
0,0005 |
0,001 |
0,001 | |
Пределы допускаемой приведенной к полному диапазону измерений погрешности коэффициента преобразования, % |
±0,2 | ||||
Диапазоны измерений напряжения постоянного тока, В |
±20 |
±10 |
±5 | ||
Разрешение, мВ |
2 |
1 |
1 | ||
Пределы допускаемой приведенной к полному диапазону измерений погрешности измерений напряжения постоянного тока, % |
±0,3 |
Многоканальный сменный измерительный модуль TMR-222 предназначен для преобразования сигналов от полномостовых, полумостовых и четвертьмостовых тензорезистивных измерительных преобразователей.
Таблица 3 - Основные метрологические характеристики измерительного модуля TMR-222
Наименование характеристики |
Значение характеристики | ||
Количество измерительных каналов |
8 | ||
Сопротивление подключаемых датчиков, Ом |
120; 350 | ||
Напряжение питания моста, В |
2; 0,5 | ||
Диапазоны коэффициента преобразования, мВ/В |
±2,5 |
±5 |
±10 |
Разрешение, мВ/В |
0,0005 |
0,0005 |
0,001 |
Пределы допускаемой приведенной к полному диапазону измерений погрешности коэффициента преобразования, % |
±0,2 |
Многоканальный сменный измерительный модуль TMR-223 предназначен для преобразования сигналов от полномостовых тензорезистивных измерительных преобразователей на несущей частоте.
Таблица 4 - Основные метрологические характеристики измерительного модуля TMR-223
Наименование характеристики |
Значение характеристики | |||
Количество измерительных каналов |
8 | |||
Несущая частота, кГц |
5 | |||
Сопротивление подключаемых датчиков, Ом |
120; 350 | |||
Напряжение питания моста, В |
2 |
0,5 | ||
Диапазоны коэффициента преобразования, мВ/В |
±2,5 |
±5 |
±10 |
±40 |
Разрешение, мВ/В |
0,0005 |
0,0005 |
0,0005 |
0,002 |
Пределы допускаемой приведенной к полному диапазону измерений погрешности коэффициента преобразования, % |
±0,3 |
Многоканальный сменный измерительный модуль TMR-231 предназначен для преобразования сигналов от термопар, источников напряжения.
Таблица 5 - Основные метрологические характеристики измерительного модуля TMR-231
Наименование характеристики |
Значение характеристики | |||||||
Количество измерительных каналов |
8 | |||||||
Входной импеданс, кОм |
100 | |||||||
Диапазоны измерений напряжения постоянного тока, В |
±20 |
±10 |
±5 |
±1 | ||||
Разрешение, мВ |
2 |
1 |
0,5 |
0,1 | ||||
Пределы допускаемой приведенной к полному диапазону измерений погрешности измерения напряжения постоянного тока, % |
±0,2 | |||||||
Измерение температуры | ||||||||
Тип термопары |
Т |
K и J |
K |
J | ||||
Диапазоны измерений, °С |
от минус 200 до плюс 400 |
от минус 200 до плюс 600 |
от минус 200 до плюс 1300 |
от минус 200 до плюс 1200 | ||||
Разрешение, °С |
0,1 |
0,1 |
0,1 |
0,1 | ||||
Пределы допускаемой абсолютной погрешности измерений температуры*, °С |
При внутреннем спае |
±(0,005^Т**+1) (при темп. окр. среды 23±5 °С) | ||||||
±(0,005^Т**+2) (при темп. окр. среды от минус 20 до плюс 50 °С) | ||||||||
При внешнем спае |
±(0,002^Т**+1) (при темп. окр. среды 23±5 °С) | |||||||
±(0,002^Т**+2) (при темп. окр. среды от минус 20 до плюс 50 °С) |
* - без учёта погрешности термопары; ** - Т- измеренное значение температуры, °С.
Многоканальный сменный измерительный модуль TMR-253 предназначен для измерения и преобразования сигналов, поступающих с датчиков и источников частотного сигнала с напряжением прямоугольной и синусоидальной формы.
Таблица 6 - Основные метрологические характеристики измерительного модуля TMR-253
Наименование характеристики |
Значение характеристики | |||||||
Количество входных каналов |
12 | |||||||
Максимальное входное напряжение, В |
±15 | |||||||
Диапазоны измерений частоты, кГц |
0 - 100 |
0 - 50 |
0 - 10 |
0 - 5 |
0 - 1 |
0 - 0,5 |
0 - 0,1 | |
Разрешение, кГц |
0,01 |
0,05 |
0,001 |
0,0005 |
0,0001 |
540-5 |
Г10-5 | |
Пределы допускаемой приведенной к полному диапазону измерений погрешности измерений частоты, % |
±0,1 | |||||||
Выходное электропитание,
|
5 50 |
12 25 |
Таблица 7 - Основные технические характеристики усилителей измерительных многоканальных TMR-211
Наименование характеристики |
Значение характеристики |
Напряжение питания постоянного тока, В |
от 10 до 30 |
Условия эксплуатации: -температура окружающей среды, °С |
от минус 20 до плюс 50 |
-относительная влажность, % |
не более 85 |
Габаритные размеры (В*Ш*Г), мм: - TMR-211 |
200x50x100 |
- TMR-221, TMR-222, TMR-223, TMR-231, TMR-253, |
200x25x100 |
- TMR-281 |
200x30x110 |
Масса, г, не более: - TMR-211 |
800 |
- TMR-221, TMR-222, TMR-231, TMR-253 |
500 |
- TMR-223, TMR-281 |
600 |
