Сведения о средстве измерений: 42563-09 Трансформаторы напряжения

Номер по Госреестру СИ: 42563-09
42563-09 Трансформаторы напряжения
(VDGW2-110X)

Назначение средства измерений:
Трансформаторы напряжения VDGW2-110X (далее по тексту - трансформаторы напряжения) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты напряжением 110 кВ в составе комплектных распределительных устройств с элегазовой изоляцией.

сертификация программного обеспечения

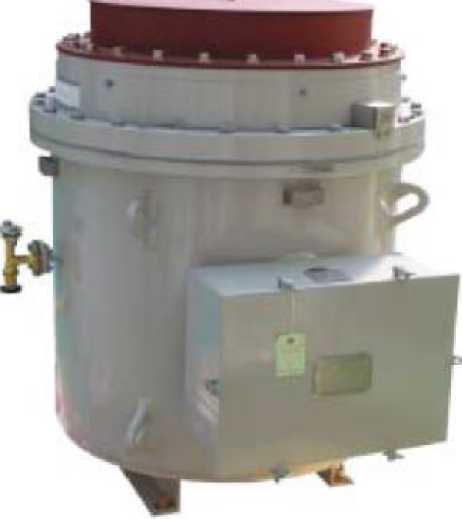

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 19.01.2020
Номер записи - 130697
ID в реестре СИ - 353097
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да

Модификации СИ

нет, Без модификации, VDGW2-110X, -,

Производитель

Изготовитель - Фирма "Toko Electric Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 43
Выдано извещений - 0
Кол-во периодических поверок - 18
Кол-во средств измерений - 24
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2010
МПИ по поверкам - 1825 дн.

Приказы РСТ, где упоминается данный тип СИ

№1241 от 2022.05.23 ПРИКАЗ_Об утверждении типов средств измерений (20)

№858 от 2023.04.18 ПРИКАЗ_Об утверждении типов средств измерений (17)

№2251 от 2022.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)

№2659 от 2018.12.14 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии подстанции 220 кВ "Майя" в части КВЛ 110 кВ Майя-Бютейдях

№2007 от 2022.08.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)

№1324 от 2016.09.19 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии и мощности ООО "Трансмашэнергосбыт" (ЗАО "СЗИПК")

№2179 от 2021.10.05 О внесении изменений в сведения об утвержденных типах средств измерений

№1038 от 2022.04.21 ПРИКАЗ_Об утверждении типов средств измерений (18)

№470 от 2022.02.25 ПРИКАЗ_Об утверждении типов средств измерений (17)

№1476 от 2023.07.17 ПРИКАЗ_Об утверждении типов средств измерений (15)

№435 от 2024.02.20 ПРИКАЗ_Об утверждении типов средств измерений (20)

№1609 от 2015.12.16 О внесении изменений в описание типа на АИИС КУЭ ПС 220 кВ "Псоу"

№24 от 2015.01.19 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 27376-09 - 13375-04)

Наличие аналогов СИ: Трансформаторы напряжения (VDGW2-110X)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Toko Electric Corporation"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
42563-09
19.01.2020
Трансформаторы напряжения, VDGW2-110X
Фирма "Toko Electric Corporation" (ЯПОНИЯ )
ОТ
5 лет
43486-09
06.04.2020
Трансформаторы напряжения, VDGW2, VGX1
Фирма "Toko Electric Corporation" (ЯПОНИЯ )
ОТ
5 лет
78702-20

Трансформаторы напряжения, VGX1-220X
Фирма "Toko Electric Corporation" (ЯПОНИЯ )
ОТ
МП
5 лет
78701-20

Трансформаторы напряжения, VDGW2-110
Фирма "Toko Electric Corporation" (ЯПОНИЯ )
ОТ
МП
5 лет

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Трансформаторы напряжения (VDGW2-110X)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЭНЕРГО СТРОЙ СЕРВИС+"
(RA.RU.313731)
  • -
  • 8 0 8 0 2 0 2
    ООО "МЕТРОСЕРВИС"
    (RA.RU.311269)
  • VDGW2-110X
  • 4 0 2 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
  • 6 0 0 0 0 0 0
    ООО ЭТЦ "ТЕХАУДИТ"
    (RA.RU.311598)
  • VDGW2-110X
  • 2 0 2 0 2 0 2
    ФБУ "ПРИМОРСКИЙ ЦСМ"
    (RA.RU.311500)
    РСТ
  • VDGW2-110X
  • 2 0 0 0 0 0 0
    ООО "УК СТС"
    (RA.RU.312198)
  • нет
  • 4 0 4 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Без модификации
  • VDGW2-110X
  • 2 0 2 0 0 0 0
    ООО "МетроСервис"
    (RA.RU.311779)
  • VDGW2-110X
  • 8 0 0 0 0 0 0
    ООО "ФЕРРАТА"
    (RA.RU.310646)
  • VDGW2-110X
  • 2 0 0 0 2 0 0
    ФБУ "АСТРАХАНСКИЙ ЦСМ"
    (RA.RU.311475)
    РСТ
  • VDGW2-110X
  • 3 0 0 0 0 0 0
    ООО "МЕТРОСЕРВИС"
    (RA.RU.312120)
  • VDGW2-110X
  • 2 0 0 0 0 0 0

    Стоимость поверки Трансформаторы напряжения (VDGW2-110X)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Тест-С.-Петербург
    Санкт-Петербург
    33200 36520
    ФБУ Тест-С.-Петербург
    Санкт-Петербург
    39840 36520

    Знак утверждения типа

    Знак утверждения типа

    наносят на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методы измерений с помощью трансформаторов напряжения VDGW2-110X указаны в документе «Трансформаторы напряжения VDGW2-110X. Паспорт».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения VDGW2-110X

    ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

    ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Техническая документация фирмы-изготовителя.

    Поверка

    Поверка

    осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

    Перечень основных средств, применяемых при поверке:

    • - трансформатор напряжения измерительный эталонный NVOS 110 номинальное напряжение первичной обмотки, кВ: 110^3 номинальное напряжение вторичной обмотки, В: 100/^3; 100

    класс точности: 0,05

    • - прибор сравнения КНТ-03

    предел измерения значения вторичного напряжения, В: 199,9; предел измерения погрешности напряжения, %: 19,99; предел измерения угловой погрешности, угловых мин: ± 1999

    • - магазины нагрузки трансформаторов напряжения МНТН 100 номинальное напряжение, В: 100

    номинальные величины нагрузки, В^А: от 2,5 до 200


    Изготовитель

    Фирма «ТОКО ELECTRIC CORPORATION», Япония Адрес: 7-1, Yraku-Cho 1-Chome, Chiyoda-Ku, Tokyo 100-0006, Japan

    Заявитель

    ЗАО «Эйч Ди Энерго »
    Адрес: 197374, г.Санкт-Петербург, ул.Планерная, д.7, лит.А, пом.1Н

    Испытательный центр


    Государственный центр испытаний средств измерений «РОСИСПЫТАНИЯ» 103001, г. Москва, Гранатный пер., д.4

    Трансформаторы напряжения VDGW2-110X заземляемые, трехфазные, трехобмоточные, представляют собой сборку трех однофазных электромагнитных преобразователей некаскадного типа, каждый из которых имеет первичную обмотку, две основных измерительных вторичных и одну дополнительную вторичную обмотки. Сборка помещена в корпус, заполняемый после подсоединения элегазом под избыточным давлением не менее 0,4 МПа. Подсоединение трансформатора к элегазовым высоковольтным токопроводам осуществляется посредством фланцевого стыковочного узла с герметичной прокладкой. Вторичные обмотки трансформатора подсоединены к герметизированным выводам клеммной коробки посредством обжимных соединений. Клеммная коробка снабжена съемной крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.

    Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

    Фотография общего вида трансформаторов напряжения VDGW2-110X представлена на рисунке 1.

    t

    Внешний вид. Трансформаторы напряжения (VDGW2-110X), http://oei-analitika.ru

    Рисунок 1 - Фотография общего вида трансформаторов напряжения VDGW2-110X

    Лист № 2 Всего листов 3

    В комплект поставки входят:

    • - трансформатор напряжения VDGW2-110X             1 шт.

    • - паспорт                                                     1 экз.


    Основные метрологические и технические характеристики трансформаторов напряжения VDGW2-110X представлены в таблице 1.

    Таблица 1

    Характеристика

    Значение

    Класс напряжения по ГОСТ 1516.3-96, кВ

    110

    Номинальное напряжение первичных обмоток, кВ

    110/^3

    Номинальное напряжение вторичных обмоток, В: основных

    100/^3

    дополнительной

    100

    Номинальная частота, Гц

    50

    Классы точности вторичных обмоток: основных

    0,2; 0,5

    дополнительной

    Номинальная мощность вторичных обмоток в классах точности,

    В •А, не более:

    0,2

    150

    0,5

    150

    500

    Габаритные размеры (диаметр высота), мм

    1500 х 1100

    Масса, кг, не более

    1800

    Рабочее давление элегаза при 20 °С, МПа

    0,4

    Климатическое исполнение по ГОСТ 15150-69

    УХЛ4
