Номер по Госреестру СИ: 92129-24
92129-24 Трансформаторы напряжения
(VDGW2-110X)
Назначение средства измерений:
Трансформаторы напряжения VDGW2-110X (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 15.05.2024
Срок свидетельства -
Номер записи - 193988
ID в реестре СИ - 1416363
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет,
Производитель
Изготовитель - Фирма "Toko Electric Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1173 от 2024.05.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы напряжения (VDGW2-110X)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Toko Electric Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
42563-09 19.01.2020 |
Трансформаторы напряжения, VDGW2-110X Фирма "Toko Electric Corporation" (ЯПОНИЯ ) |
ОТ |
5 лет |
|
43486-09 06.04.2020 |
Трансформаторы напряжения, VDGW2, VGX1 Фирма "Toko Electric Corporation" (ЯПОНИЯ ) |
ОТ |
5 лет |
|
78702-20 |
Трансформаторы напряжения, VGX1-220X Фирма "Toko Electric Corporation" (ЯПОНИЯ ) |
ОТ МП |
5 лет |
|
78701-20 |
Трансформаторы напряжения, VDGW2-110 Фирма "Toko Electric Corporation" (ЯПОНИЯ ) |
ОТ МП |
5 лет |
|
92129-24 |
Трансформаторы напряжения, VDGW2-110X Фирма "Toko Electric Corporation" (ЯПОНИЯ ) |
ОТ МП |
4 года |
Кто поверяет Трансформаторы напряжения (VDGW2-110X)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "УК СТС" (RA.RU.312198) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы напряжения (VDGW2-110X)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательФирма «Toko Electric Corporation», Япония
Юридический адрес: 7-1, Yraku-Cho 1-Chome, Chiyoda-Ku, Tokyo 100-0006, Japan
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-cайт: www.rostest.ru
Трансформаторы напряжения VDGW2-110X заземляемые. трехфазные, трехобмоточные, представляют собой сборку трех однофазных электромагнитных преобразователей некаскадного типа, каждый из которых имеет первичную обмотку, две основных измерительных вторичных и одну дополнительную вторичную обмотки. Сборка помещена в корпус, заполняемый после подсоединения элегазом под избыточным давлением не менее 0.4 МПа. Подсоединение трансформатора к элегазовым высоковольтным токопроводам осуществляется посредством фланцевого стыковочного узла с герметичной прокладкой. Вторичные обмотки трансформатора подсоединены к герметизированным выводам клеммной коробки посредством обжимных соединений. Клеммная коробка снабжена съемной крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения VDGW2-110X зав. № D700696A, D700697A.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

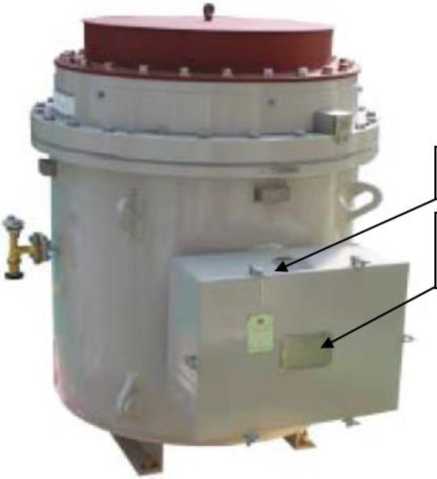

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место пломбировки
Место нанесения
заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
110/^3 |
|
Номинальное напряжение вторичной обмотки ином, В |
100/^3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
|
Номинальная мощность основной вторичной обмотки, В^А |
100 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +1 до +35 |
