Номер по Госреестру СИ: 78702-20
78702-20 Трансформаторы напряжения
(VGX1-220X)
Назначение средства измерений:
Трансформаторы напряжения VGX1-220X (далее - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты напряжением 220 кВ в составе комплектных распределительных устройств с элегазовой изоляцией.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Программное обеспечение
отсутствует.Лист № 2 Всего листов 3
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения VGX1-220XГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- рабочий эталон 2-го разряда по ГОСТ Р 8.746-2011;
-
- прибор сравнения КНТ-05 (регистрационный № 37854-08);
-
- магазин нагрузок МР 3025 (регистрационный № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Изготовитель
Фирма «Toko Electric Corporation», Япония
Адрес: 7-1, Yraku-Cho 1-Chome, Chiyoda-Ku, Tokyo 100-0006, Japan
Заявитель
Общество с ограниченной ответственностью «Фронтэлектромонтаж » (ООО «ФЭМ»)
ИНН 6376025173
Адрес: 443124, г. Самара, 5-я просека, д. 101А, цокольный этаж, пом. Н5
Телефон: +7 (846) 271-49-04
E-mail: frontelektromontazh@mail.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: + 7(495) 437-56-66
E-mail: office@vniims.ru Web-сайт: www.vniims.ru
Трансформаторы напряжения VGX1-220X представляют собой трансформаторы напряжения индуктивного типа. Первичная и вторичные обмотки расположены в металлическом баке, который заполнен элегазом. В качестве изолирующей среды внутри между слоями обмоток служит элегаз и полимерная пленка. На боковой части корпуса трансформатора находится коробка выводов вторичных обмоток. Крышка коробки выводов вторичных обмоток пломбируется для предотвращения несанкционированного доступа. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной, расположенный на боковой части корпуса трансформатора.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции напряжения переменного тока в первичной обмотке в напряжение переменного тока во вторичных обмотках при неизменной частоте и без существенных потерь мощности.

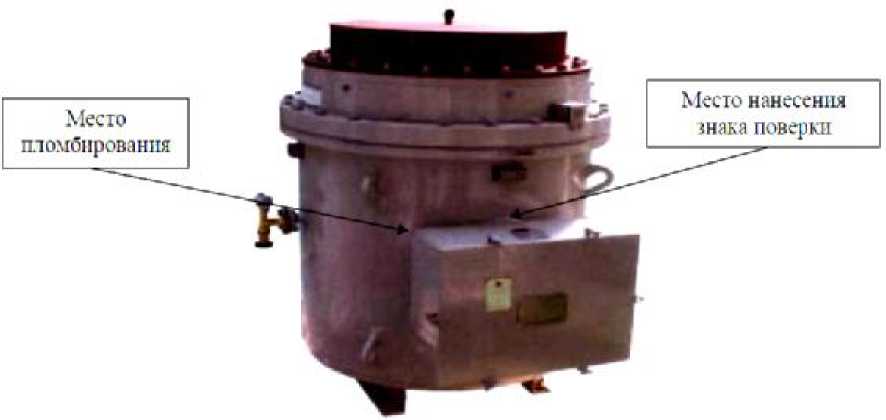

Внешний вид трансформаторов напряжения, места пломбирования и нанесения знака поверки представлены на рисунке 1.
Рисунок 1 - Внешний вид трансформатора напряжения
Программное обеспечение отсутствует.
Лист № 2 Всего листов 3
Таблица 1 - Метрологические характеристики
Характеристика |
Значение |
Номинальное напряжение первичной обмотки, В |
220000/^3 |
Номинальное напряжение вторичных обмоток, В основных |
100/\3; 100/\3 |
дополнительной |
100 |
Классы точности вторичных обмоток: основных |
0,2; 0,2 |
дополнительной |
3Р |
Номинальная мощность вторичных обмоток, В^А: основных |
50; 100 |
дополнительной |
100 |
Предельная мощность вторичных обмоток, В^А: основных |
150 |
дополнительной |
250 |
Номинальная частота, Гц |
50 |
Таблица 2 - Основные технические характеристики
Характеристика |
Значение |
Масса не более, кг |
560 |
Габаритные размеры, мм, не более |
640x800x1000 |
Номинальное давление газа (при 20оС), МПа |
0,55 |
