Номер по Госреестру СИ: 40863-09
40863-09 GNSS-приемники спутниковые геодезические многочастотные
(DELTA)
Назначение средства измерений:
GNSS-приемники спутниковые геодезические многочастотные DELTA (далее -приемники) предназначены для измерений координат и геодезических определений относительного местоположения объектов.

Внешний вид.
GNSS-приемники спутниковые геодезические многочастотные
Рисунок № 1

Внешний вид.
GNSS-приемники спутниковые геодезические многочастотные
Рисунок № 2

Внешний вид.
GNSS-приемники спутниковые геодезические многочастотные
Рисунок № 3
Программное обеспечение
Приемники поставляются со встроенным программным обеспечением (далее ПО) «DELTA firmware». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях. Для управления процессом измерения используется одна из программ: «TRACY RU EDITION» или «TRIUMPH-VS SOFTWARE RU EDITION» В комплекте с приемниками поставляется также одна из программ постобработки: «JUSTIN RU EDITION» или «GIODIS RU EDITION». Эти программы предназначены для высокоточной обработки геодезических измерений, выполненных в режимах относительных и дифференциальных измерений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286. Идентификационные данные ПО приведены в таблице 2.
Таблица 2
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификацион ный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификато ра ПО |
Аппаратно-встроенное ПО для GNSS-приемников спутниковых геодезических многочастотных DELTA (DELTA firmware) |
DELTA firmware |
3.5.5 и выше | ||
Программа для обеспечения полевых съемок «TRACY RU EDITION» |
TRACY RU EDITION |
2.2.0.2314 и выше | ||
Программа для обеспечения полевых съемок «TRIUMPH-VS SOFTWARE RU EDITION» |
TRIUMPH-VS SOFTWARE RU EDITION |
1.10.2.832 и выше | ||
Программа «JUSTIN RU EDITION» для постобработки результатов измерений, полученных с помощью ГНСС-приемников |
JUSTIN RU EDITION |
2.107.142.31 и выше | ||
Программа «GIODIS RU EDITION» для постобработки результатов измерений, полученных с помощью ГНСС-приемников |
GIODIS RU EDITION |
1.5.13.02 и выше |
Знак утверждения типа
Знак утверждения типананосят на корпус приемников методом шелкографии и на лицевую сторону обложки руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
GNSS-приемники спутниковые геодезические многочастотные DELTA. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к GNSS-приемникам спутниковым геодезическим многочастотным DELTAПриказ Министерства экономического развития РФ от 23 июля 2013 г. № 412 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении геодезической и картографической деятельности, и обязательных метрологических требований к ним, в том числе показателей точности измерений»;
МИ 2292-94 «ГСИ. Государственная поверочная схема для средств измерений разностей координат по сигналам космических навигационных систем»;
Техническая документация фирмы-изготовителя «JAVAD GNSS, Inc.» (США).
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
- при осуществлении геодезической и картографической деятельности (в соответствии с пунктами 2.2 и 5 приложения № 2 приказа Министерства экономического развития РФ от 23 июля 2013 г. № 412 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении геодезической и картографической деятельности, и обязательных метрологических требований к ним, в том числе показателей точности измерений»)
Поверка
Поверкаосуществляется в соответствии с документом МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Изготовитель
Фирма «JAVAD GNSS, Inc.», США
Адрес: 900 Rock Avenue, San Jose, CA 95131, USA
Телефон: +1(408)770-1770.
Факс: +1(408)770-1799.
http://www.javad.com
Заявитель
ООО «Джавад Джи Эн Эс Эс»
Адрес: 125057, г. Москва, Чапаевский переулок, д.3.
Тел. +7(495) 228-2315.
Факс +7(495) 228-23-10.
http://www.javad.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская область, Солнечногорский р-н, п/о Мендеево.
Почтовый адрес:141570, Московская область, Солнечногорский р-н, п/о Мендеево. Телефон: +7(495) 526-63-00, факс +7(495) 526-63-00
E-Mail: office@vniiftri.ru
Приемники используют сигналы спутниковых систем глобального определения местоположения: американской «Global Position System» (GPS) и российской «Глобальной Навигационной Спутниковой Системы» (ГЛОНАСС) для целей навигации и геодезии.
Приемники DELTA способны принимать и обрабатывать спутниковые сигналы одновременно по 216-ти параллельным каналам на частотах и в частотных диапазонах (в зависимости от модификации), указанных в таблице 1, при этом осуществляется непрерывная коррекция в реальном времени задержек сигналов ГЛОНАСС во всех частотных
каналах:
Таблица 1
GPS |
ГЛОНАСС | |
DELTA-S |
1575,42 МГц (L1), 1227,60 МГц (L2), 1176,45 МГц (L5) |
(1602,56-1615,50) МГц (F1), (1246,00-1256,50) МГц (F2), |
DELTA-D |
1575,42 МГц (L1), 1227,60 МГц (L2), |
(1602,56-1615,50) МГц (F1), (1246,00-1256,50) МГц (F2), |
DELTA-Q |
1575,42 МГц (L1), 1227,60 МГц (L2) |
(1602,56-1615,50) МГц (F1), (1246,00-1256,50) МГц (F2), |
Модификации DELTA-D, DELTA-Q имеют в своем составе, соответственно, два и четыре независимых устройства приема спутниковых сигналов, что дает возможность определения взаимной угловой ориентации GNSS-антенн при навигационных применениях
приемников.
Конструктивно приемники выполнены в компактном корпусе из легкого сплава. На верхней панели находятся три кнопки и два трехцветных светодиода, имеющих несколько функций: включение/выключение приемника и записи данных; контроль количества отслеживаемых спутников, источника питания. На передней панели установлены: разъемы для антенного кабеля, внешнего источника электропитания, два последовательных порта RS-232 и USB-порт.
Допускается подключение к приемникам полевого контроллера, что позволяет контролировать измерительный процесс в полевых условиях.
Приемники поставляются с программным обеспечением Justin, Giodis и Tracy.

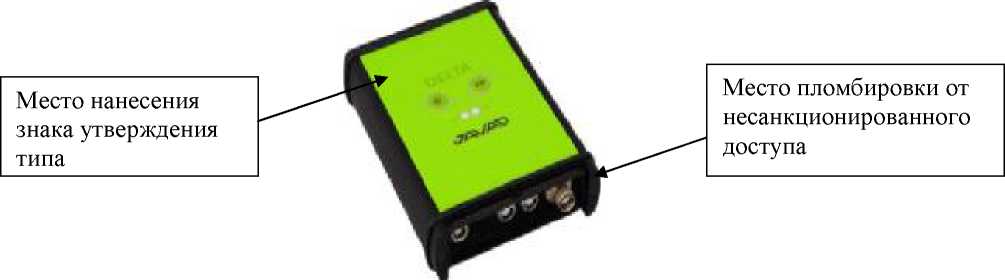

Внешний вид приемника приведен на рисунке 1, схема пломбировки от несанкционированного доступа приведена на рисунке 1.



Рисунок 1
Комплектность приемников приведена в таблице 4.
Таблица 4
- GNSS-приемник спутниковый геодезический многочастотный DELTA-S, DELTA -D или DELTA -Q |
1 шт. (по заказу) |
- GNSS-антенна внешняя типа Choke Ring,TrAnt или GrAnt |
1 шт. (по заказу) |
- кабель антенный 3, 5, 10 или 30 метров |
1 шт. (по заказу) |
- кабель электропитания приемника с удлинителем |
1 шт. |
- кабель передачи данных в компьютер |
1 шт. |
- чемодан транспортировочный |
1 шт. |
- штатив геодезический |
1 шт. |
- веха геодезическая |
1 шт. |
- трегер |
1 шт. |
- контроллер полевой Victor или Recon |
1 шт. (по заказу) |
- програмное обеспечение JUSTIN, GIODIS (на компакт-диске) |
1 шт. |
- программное обеспечение TRACY (на компакт-диске) |
1 шт. |
- Руководство по эксплуатации DELTA-001.РЭ (на компакт диске) |
1 шт. |
приемников приведены в таблице 3.
Таблица 3
DELTA-S: 216 каналов GPS/ГЛОНАСС, код и фаза несущей на частотах L1, L2, L5 и в частотных диапазонах F1, F2 | |
DELTA-D: 216 каналов GPS/ГЛОНАСС, код и фаза несущей на частотах L1, L2 | |
DELTA-Q: 216 каналов GPS/ГЛОНАСС, код и фаза несущей на частотах L1, L2 и в частотных диапазонах F1, F2 | |
Режимы Статика и Быстрая статика Пределы допускаемой абсолютной погрешности измерения длина базиса, мм: в плане по высоте (диапазон длин базисов, км: 0,07 до 30) |
± 3-(3 + 540’^D) ± 3-(5 + 540’7^) Здесь и далее D - измеренная длина базиса в мм |
Режим Кинематика с постобработкой Пределы допускаемой абсолютной погрешности измерения длина базиса, мм: в плане по высоте (диапазон длин базисов, км: 0,07 до 30) |
± 3-(10 + 1,0-10’6<D) ± 3-(15 + 1,5-10’6<d) |
Режим Кинематика в реальном времени (RTK) Пределы допускаемой абсолютной погрешности измерения длина базиса, мм: в плане по высоте (диапазон длин базисов, км: 0,07 до 30) |
± 3-(10 + 1,0-10’6-D) ± 3-(l5 + 1,5-10’6<d) |
Электропитание, В, постоянного тока: - внешний источник |
от 10 до 30 |
Габаритные размеры (длинахширинахвысота), мм, не более |
169 х 109 х 35 |
Масса, кг, не более |
0,454 |
