Номер по Госреестру СИ: 58995-14
58995-14 GNSS-приемники спутниковые геодезические многочастотные
(TRIUMPH-2)
Назначение средства измерений:
GNSS-приемники спутниковые геодезические многочастотные TRIUMPH-2 (далее -приемники) предназначены для измерений координат и геодезических определений относительного местоположения объектов.
Внешний вид.
GNSS-приемники спутниковые геодезические многочастотные
Рисунок № 1
Внешний вид.
GNSS-приемники спутниковые геодезические многочастотные
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 02.10.2024
Номер записи -
ID в реестре СИ - 372109
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, нет, модель TRIUMPH-2, TRIUMPH-2 , TRIUMPH-2, Triumph 2, JAVAD TRIUMPH-2, GNSS-приемники спутниковые геодезические многочастотные TRIUMPH-2, GNSS-приемник спутниковый геодезический многочастотный, TRIUMPH-2, GNSS-приемник спутниковый геодезический многочастотный TRIUMPH-2, GNSS-приемник спутниковый геодезический многочастотный TRIUMPH-2, GNSS-приемник спутниковый геодезический многочастотный, GNSS-приемник спутниковый геодезический многочасто, GNSS-приемник спутниковый геодезический многочаст, GNSS приемник TRIUMPH-2, 01336, -, GNSS-приемник спутниковый геодезический многочаст,
Производитель
Изготовитель - Фирма "Javad GNSS Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 1658
Выдано извещений - 0
Кол-во периодических поверок - 1033
Кол-во средств измерений - 534
Кол-во владельцев - 276
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2612 от 2017.11.24 О переоформлении свидетельства об утверждении типа средства измерений № 58995 "Гониометры статистические СГ-1" и внесении изменений в описание типа
№1803 от 2014.11.11 Об утверждении типов средств измерений (ГР 58988-14 - 59052-14)
№1542 от 2013.12.30 Об утверждении государственных эталонов единиц величин (ФБУ"ЦСМ Татарстан")
№2341 от 2019.10.02 О продлении срока действия свидетельств об утверждении типа
№3350 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Авиационная техника" (ТК 323)
Наличие аналогов СИ: GNSS-приемники спутниковые геодезические многочастотные (TRIUMPH-2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Javad GNSS Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40045-08 09.11.2024 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-1-G2T, TRIUMPH-1-G3T Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
40861-09 06.06.2019 |
GNSS-приемники спутниковые геодезические многочастотные, ALPHA Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40862-09 06.06.2019 |
GNSS-приемники спутниковые геодезические многочастотные, SIGMA Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40863-09 06.06.2019 |
GNSS-приемники спутниковые геодезические многочастотные, DELTA Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44859-10 01.08.2015 |
GNSS-приемники спутниковые геодезические одночастотные, GISmore-G2, GISmore-G3 Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47126-11 18.05.2021 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-V.S. Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58995-14 02.10.2024 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-2 Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59050-14 02.10.2024 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-LS Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59946-15 27.12.2024 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-1М Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78106-20 27.04.2025 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-3 Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Кто поверяет GNSS-приемники спутниковые геодезические многочастотные (TRIUMPH-2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 342 | 3 | 2 | 330 | 0 | 252 | 2 | 250 | ||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 89 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГЕОСТРОЙИЗЫСКАНИЯ" (RA.RU.312430) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "СЕВ.-КАВ.АГП" (0234) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "СЕВ.-КАВ.АГП" (RA.RU.310625) | 106 | 4 | 83 | 0 | 29 | 0 | 28 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 143 | 1 | 136 | 0 | 112 | 0 | 112 | |||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 7 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 30 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| СГУГИТ (RA.RU.311286) | 6 | 0 | 3 | 0 | 2 | 0 | 2 | |||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 105 | 2 | 92 | 0 | 52 | 2 | 47 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 370 | 4 | 4 | 325 | 0 | 245 | 2 | 243 | ||
| ФГУП "Северо-Кавказкое аэрогеодезическое предприятие" (RA.RU.310625) | 104 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 21 | 0 | 9 | 0 | 14 | 0 | 4 | ||
| ООО "Компания "Интер-Гео" (РОСС RU.0001.310018) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Федеральное бюджетное учреждение «ЦСМ в Республике Крым» (RA.RU.310576) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Центр испытаний и поверки средств измерений НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 65 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЦМС ПРОГРЕСС" (1771) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| СГУГИТ (RA.RU.311286) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 196 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГЕОСТРОЙИЗЫСКАНИЯ" (RA.RU.312430) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 7 | 0 | 7 | 0 | 3 | 0 | 3 | |||
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 11 | 1 | 1 | 10 | 0 | 10 | 1 | 9 | ||
| филиал «СевКавАГП» АО «Роскартография» (0234) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФИЛИАЛ ППК "РОСКАДАСТР" "СЕВЕРО-КАВКАЗСКОЕ АГП" (0234) | 7 | 3 | 0 | 7 | 0 | 2 | 0 | 2 |
Стоимость поверки GNSS-приемники спутниковые геодезические многочастотные (TRIUMPH-2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Крымский ЦСМ Республика Крым |
11908 | 10905 |
|
ФБУ УРАЛТЕСТ Свердловская область |
9901 | 10905 |
Программное обеспечение
Приемники поставляются со встроенным программным обеспечением (далее ПО) «TRIUMPH-2 firmware». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях. Для управления процессом измерения используется одна из программ: «J-FIELD RU EDITION» или «TRACY RU EDITION». В комплекте с приемниками поставляется также одна из программ постобработки: «JUSTIN RU EDITION» или «GIODIS RU EDITION». Эти программы предназначены для высокоточной обработки геодезических измерений, выполненных в режимах относительных и дифференциальных измерений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
TRIUMPH-2 firmware |
3.6.0 и выше |
- |
- |
|
J-FIELD EDITION |
1.10.3 и выше |
- |
- |
|
TRACY RU EDITION |
2.2.0.2314 и выше | ||
|
JUSTIN RU EDITION |
2.107.142.31 и выше |
- |
- |
|
GIODIS RU EDITION |
1.5.13.02 и выше |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на верхнюю панель приемника и на Руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
GNSS-приемники спутниковые геодезические многочастотные TRIUMPH-2. Руководство по эксплуатации TRIUMPH-2 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к GNSS-приемникам спутниковым геодезическим многочастотным TRIUMPH-2
-
1 ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
-
2 ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
Поверка
Поверка осуществляется в соответствии с документом МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».Основное средство поверки:
эталонные базисы длины 2-го разряда, пределы допускаемой погрешности ± 2-10^-D мм, где D - длина базиса в миллиметрах;
рабочий эталон - тахеометр электронный ТDA5005 пределы допускаемой погрешности измерения углов ± 0,3", пределы допускаемой погрешности измерения расстояний ± 0,3 мм.
Изготовитель
Фирма JAVAD GNSS Inc., США,900 Rock Avenue, San Jose, CA 95131, USA
тел.: +1(408)770-1770
факс: +1(408)770-1799
http://www.javad.com
Заявитель
Общество с ограниченной ответственностью «Джавад Джи Эн Эс Эс» (ООО «Джавад Джи Эн Эс Эс»)
Юридический (почтовый) адрес: 125057, Россия, Москва, Чапаевский пер., д. 3 Тел./факс (495) 228-23-08/(495) 228-23-09
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 1415150, Московская область, Солнечногорский р-н, гор. поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 1415150, Московская область, Солнечногорский р-н, п/о Менделеево. Тел./факс (495) 1544-81-12.
E-mail: office@vniiftri.ru.
Конструктивно приемники выполнены в моноблочном варианте со встроенной GNSS-антенноЙ. В компактном корпусе расположены аккумуляторная батарея, модуль беспроводной технологии Bluetooth®, многосистемная плата приемника. Приемники осуществляют непрерывный прием и обработку сигналов со спутников космических навигационных систем. Данные съемки накапливаются во внутренней памяти. Связь с внешними устройствами осуществляется через USB порт, а также через модуль беспроводного канала передачи данных Bluetooth® и WiFi. Имеется возможность подключать внешний источник электропитания.
На передней панели приемника располагаются индикаторы отображающие статус батареи, уровень активности модуля Bluetooth®, статус WiFi соединения, число отслеживаемых спутников, определение режима для текущего вида съемки, статус записи данных. На задней панели приемника находиться кнопка включения и выключения приемника, разъём для внешнего питания и порт USB. В нижней части приемника расположено крепление с резьбой 1/4-20”.
Принцип действия приемников основан на параллельном приеме и обработке 216 измерительными каналами спутниковых сигналов космических навигационных систем ГЛОНАСС C/A, L2C, P1, P2; SBAS L1 и GPS C/A, P1, P2, L2C (L+M.
Способность работать с двумя частотами и прием сигналов спутниковых радионавигационных систем - эти возможности приемника в совокупности позволяют существенно сократить время получения фиксированного решения в режиме “Кинематики реального времени” (RTK, Real Time Kinematic), широко используемом для получения высокоточных данных. Множество прочих возможностей приемника, включая методы подавления многолучевости (multipath reduction), позволяют устойчиво принимать слабые сигналы.
Встроенная антенна, оснащенная малошумящим усилителем (LNA), и радиочастотное устройство приемника соединены коаксиальным кабелем. Принятый ши-
рокополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по различным каналам. Процессор приемника контролирует процесс отслежи- вания сигнала.Внешний вид приемника с указанием места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа приведен на рисунках 1 и 2.
111 III
- I if ’I- & •«
TR1UMPH-2

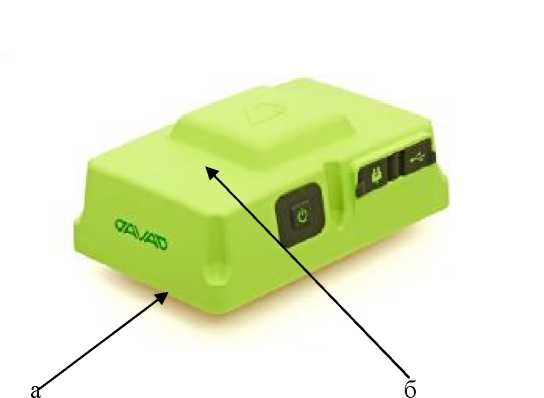

а - место пломбировки
б - место нанесения наклейки со знаком
Рисунок 1 - Внешний вид приемника со стороны передней панели
утверждения типа (верхняя панель) Рисунок 2 - Внешний вид приемника со стороны задней панели
Комплект поставки приведен в таблице 3. Таблица 3
|
Наименование |
Количество, шт. |
|
1 GNSS-приемник спутниковый геодезический многочастотный |
|
TRIUMPH-2 |
1 шт. |
|
2 Источник электропитания - преобразователь переменного напряжения 220 В в 12 В постоянного напряжения, 60 Вт |
1 шт. |
|
3 Кабель электропитания для источника электропитания (1.8 м) |
1 шт. |
|
4 Адаптер типа <ЕВРО> для кабеля электропитания |
1 шт. |
|
5 Кабель электропитания для приемника с разъемами типа 1-3.5 plug/SAE (0.33 м) |
1 шт. |
|
Наименование |
Количество, шт. |
|
6 Кабель электропитания - удлинитель SAE/SAE (1.8 м) |
1 шт. |
|
7 USB кабель (А на микро B) (1.0 м) | |
|
8 Адаптер для крепления на стандартном штативе (1/4-20 на 5/8-11) |
1 шт. |
|
9 Штатив геодезический |
1 шт. (по заказу) |
|
10 Трегер |
1 шт. (по заказу) |
|
11 Веха геодезическая |
1 шт. (по заказу) |
|
12 Внешний радиомодем HPT435BT, HPT404BT, HPT401BT, JLink 3G |
1 шт. (по заказу) |
|
13 Контроллер полевой Viсtor, Victor-VS или Victor-LS |
1 шт. (по заказу) |
|
14 Программа TRACY RU или J-FIELD RU (предустановленна на контроллер) |
1 шт. (по заказу) |
|
15 Программное обеспечение JUSTIN RU или GIODIS RU (на компакт-диске) |
1 шт. (по заказу) |
|
16 Руководство по эксплуатации TRIUMPH-2 РЭ (на компакт-диске) |
1 шт. |
|
17 Паспорт |
1 шт. |
приемников приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Частотный диапазон |
216 канала GPS/ГЛОНАСС/GALILEO, код и фаза несущей на частотах L1, L2 и в частотных диапазонах F1, F2 |
|
Режимы «Статика» и «Быстрая статика» Пределы допускаемой абсолютной погрешности измерений длины базиса, мм: проекция на горизонтальную плоскость высотная компонента (диапазон длин базисов от 0,07 до 30 км) |
± 3-(3 + 5-10-7-D) ± 3-(5 + 5-10-7-D) Здесь и далее D - измеренная длина базиса в мм |
|
Режим «Кинематика с постобработкой» Пределы допускаемой абсолютной погрешности измерения длины базиса, мм: проекция на горизонтальную плоскость высотная компонента (диапазон длин базисов от 0,07 до 30 км) |
± 3- ( 10 + 1,0-10-6 -D) ± 3- (15 + 1,5-10-6-D) |
|
Режим «Кинематика в реальном времени (RTK)» Пределы допускаемой абсолютной погрешности измерения длины базиса, мм: проекция на горизонтальную плоскость высотная компонента (диапазон длин базисов от 0,07 до 30 км) |
± 3- ( 10 + 1,0-10’6 -D) ± 3- (15 + 1,5-10 6-D) |
|
Электропитание постоянного тока, В: -внутренний источник (Li-Ion аккумулятор) - внешний источник |
7,2 от 10 до 16 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
85 x 61 x 132 |
|
Масса, кг, не более |
0,56 |
|
Диапазон рабочих температур, °C |
от минус 30 до 55 |
