Номер по Госреестру СИ: 59050-14
59050-14 GNSS-приемники спутниковые геодезические многочастотные
(TRIUMPH-LS)
Назначение средства измерений:
GNSS-приемники спутниковые геодезические многочастотные TRIUMPH-LS (далее -приемники) предназначены для измерений координат и геодезических определений относительного местоположения объектов.

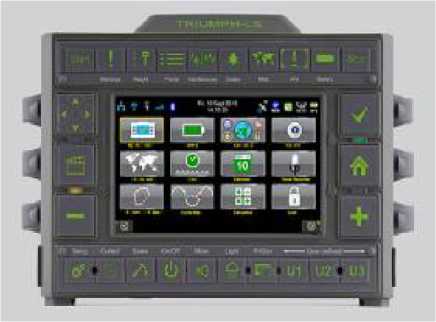

Внешний вид.
GNSS-приемники спутниковые геодезические многочастотные
Рисунок № 1

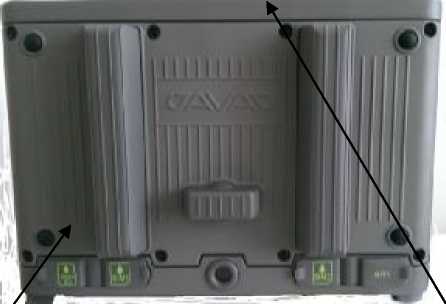

Внешний вид.
GNSS-приемники спутниковые геодезические многочастотные
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 02.10.2024
Номер записи -
ID в реестре СИ - 372169
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных, модификация TRIUMPH-LS, TRIUMPH-LS, GNSS-приемник спутниковый геодезический многочастотный TRIUMPH-LS, GNSS-приемник спутниковый геодезический многочастотный, -,
Производитель
Изготовитель - Фирма "Javad GNSS Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 202
Выдано извещений - 0
Кол-во периодических поверок - 116
Кол-во средств измерений - 56
Кол-во владельцев - 29
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1803 от 2014.11.11 Об утверждении типов средств измерений (ГР 58988-14 - 59052-14)
№2341 от 2019.10.02 О продлении срока действия свидетельств об утверждении типа
Наличие аналогов СИ: GNSS-приемники спутниковые геодезические многочастотные (TRIUMPH-LS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Javad GNSS Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40045-08 09.11.2023 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-1-G2T, TRIUMPH-1-G3T Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
40861-09 06.06.2019 |
GNSS-приемники спутниковые геодезические многочастотные, ALPHA Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40862-09 06.06.2019 |
GNSS-приемники спутниковые геодезические многочастотные, SIGMA Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40863-09 06.06.2019 |
GNSS-приемники спутниковые геодезические многочастотные, DELTA Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44859-10 01.08.2015 |
GNSS-приемники спутниковые геодезические одночастотные, GISmore-G2, GISmore-G3 Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47126-11 18.05.2021 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-V.S. Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58995-14 02.10.2024 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-2 Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59050-14 02.10.2024 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-LS Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59946-15 27.12.2024 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-1М Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78106-20 27.04.2025 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-3 Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет GNSS-приемники спутниковые геодезические многочастотные (TRIUMPH-LS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 41 | 8 | 0 | 36 | 0 | 27 | 0 | 27 | ||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГЕОСТРОЙИЗЫСКАНИЯ" (RA.RU.312430) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "СЕВ.-КАВ.АГП" (RA.RU.310625) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 13 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 20 | 1 | 15 | 0 | 15 | 1 | 14 | |||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 21 | 0 | 21 | 0 | 21 | 0 | 21 | |||
| ФГУП "Северо-Кавказкое аэрогеодезическое предприятие" (RA.RU.310625) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Компания "Интер-Гео" (РОСС RU.0001.310018) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Центр испытаний и поверки средств измерений НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 26 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГЕОСТРОЙИЗЫСКАНИЯ" (RA.RU.312430) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 9 | 0 | 9 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 7 | 7 | 0 | 7 | 0 | 7 | 0 | 7 |
Стоимость поверки GNSS-приемники спутниковые геодезические многочастотные (TRIUMPH-LS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
9901 | 9901 |
Программное обеспечение
Приемники поставляются со встроенным программным обеспечением (далее ПО) «TRIUMPH-LS firmware». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях. Для управления процессом измерения используется программа: «J-FIELD RU EDITION». В комплекте с приемниками поставляется также одна из программ постобработки: «JUSTIN RU EDITION» или «GIODIS RU EDITION». Эти программы предназначены для высокоточной обработки геодезических измерений, выполненных в режимах относительных и дифференциальных измерений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
TRIUMPH-LS firmware |
3.6.0 и выше |
- |
- |
|
J-FIELD EDITION |
1.10.3 и выше |
- |
- |
|
JUSTIN RU EDITION |
2.107.142.31 и выше |
- |
- |
|
GIODIS RU EDITION |
1.5.13.02 и выше |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на верхнюю панель приемника и на Руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
GNSS-приемники спутниковые геодезические многочастотные TRIUMPH-LS. Руководство по эксплуатации TRIUMPH-LS РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к GNSS-приемникам спутниковым геодезическим многочастотным TRIUMPH-LS-
1 ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
-
2 ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
Поверка
Поверкаосуществляется в соответствии с документом МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Основное средство поверки:
эталонные базисы длины 2-го разряда, пределы допускаемой погрешности ± 2-10^-D мм, где D - длина базиса в миллиметрах;
рабочий эталон - тахеометр электронный ТDA5005, пределы допускаемой погрешности измерения углов ± 0,3", пределы допускаемой погрешности измерения расстояний ± 0,3 мм.
Изготовитель
Фирма JAVAD GNSS Inc., США,
900 Rock Avenue, San Jose, CA 95131, USA
тел.: +1(408)770-1770
факс: +1(408)770-1799
http://www.javad.com
Заявитель
Общество с ограниченной ответственностью «Джавад Джи Эн Эс Эс» (ООО «Джавад Джи Эн Эс Эс»), г. Москва
Юридический (почтовый) адрес: 125057, Россия, Москва, Чапаевский пер., д. 3
Тел./факс (495) 228-23-08/(495) 228-23-09
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 1415150, Московская область, Солнечногорский р-н, гор. поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 1415150, Московская область, Солнечногорский р-н, п/о Менделеево.
Тел./факс (495) 1544-81-12.
E-mail: office@vniiftri.ru.
Конструктивно приемник выполнен в моноблочном корпусе из прочного магниевого сплава. Приемник оснащен сенсорным экраном, но для удобства на главной панели приемника располагаются два типа кнопок:
первый тип - основные кнопки действия, расположенные слева и справа;
второй тип - дополнительные кнопки для быстрого перехода в основные экраны, они расположены в верхней и в нижней части панели, дополнительно, в нижней части имеются настраиваемые кнопки, которые предназначены для самостоятельных настроек самими пользователями.
В левой и в правой частях корпуса приемника предусмотрены разъемы для подключения внешних устройств. Для связи с внешними устройствами приемники оборудованы последовательным портом RS232, портом Ethernet, портом для подключения источника внешнего питания, портом для подключения наушников, портом для подключения USB-носителя и портом для подключения приемника к персональному компьютеру. Электропитание осуществляется от литиево-ионной батареи или внешнего источника питания.
Встроенная антенна, оснащенная малошумящим усилителем (LNA), и радиочастотное устройство приемника соединены коаксиальным кабелем. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по различным каналам. Процессор приемника контролирует процесс отслеживания сигнала.
Многосистемность приемника подразумевает возможность одновременного использования спутников GPS, ГЛОНАСС, Galileo, QZSS, Beidou Compass. Использование большего числа спутников способствует повышению точности измерения координат, увеличению производительности и снижению стоимости измерительных работ.
Способность работать с тремя частотами и прием сигналов спутниковых радионавигационных систем - эти возможности приемника в совокупности позволяют существенно сократить время получения фиксированного решения в режиме “кинематики реального времени”, широко используемом для получения высокоточных данных. Множество прочих возможностей приемника, включая методы подавления многолучевости и подавления внутриполосных помех, позволяют устойчиво принимать слабые сигналы.
Внешний вид приемника с указанием места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа приведен на рисунках 1 и 2.
Рисунок 1 - Внешний вид приемника со стороны передней панели
а
а - место пломбировки
б - место нанесения наклейки со знаком утверждения типа (верхняя панель) Рисунок 2 - Внешний вид приемника со стороны задней панели
Комплект поставки приведен в таблице 3. Таблица 3
|
Наименование |
Количество, шт. |
|
1 GNSS-приемник спутниковый геодезический многочастотный TRIUMPH-LS |
1 шт. |
|
2 8 GB микро SD карта памяти |
1 шт. |
|
3 Источник электропитания - преобразователь переменного напряжения 220 В в 12 В постоянного напряжения, 60 Вт |
1 шт. |
|
4 Кабель электропитания для источника электропитания |
1 шт. |
|
Наименование |
Количество, шт. |
|
5 Адаптер типа <ЕВРО> для кабеля электропитания |
1 шт. |
|
6 кабель электропитания для приемника с разъемами типа ODU-5/SAE |
1 шт. |
|
7 Кабель электропитания приемника с адаптером |
1 шт. |
|
8 Монопод со шкалой |
1 шт. |
|
9 Адаптер для крепления на стандартном штативе (1/4-20 на 5/8-11) |
1 шт. |
|
10 Пинцет для установки микро SD карты и микро SIM карты |
1 шт. |
|
11 Сумка транспортировочная |
1 шт. |
|
12 USB кабель (А на микро B), 1 м |
1 шт. |
|
13 Внешняя УВЧ антенна 400 - 470 МГц, 2.5 дБ с соединителем типа SMA |
1 шт. |
|
14 Стилус |
1 шт. (по заказу) |
|
15 Штатив геодезический |
1 шт. (по заказу) |
|
16 Трегер |
1 шт. (по заказу) |
|
17 Веха геодезическая |
1 шт. (по заказу) |
|
18 Внешний радиомодем HPT435BT, HPT404BT, HPT401BT, JLink 3G |
1 шт. (по заказу) |
|
19 GNSS-антенна внешняя типа RingAnt-G3T, RingAnt-G5T RingAnt-DM, GrAnt-G3T, GrAnt-G5T,TriAnt, Choke Ring |
1 шт. (по заказу) |
|
20 Кабель антенный 3, 5, 10 или 30 метров |
1 шт. (по заказу) |
|
21 Программное обеспечение JUSTIN LINK RU (на компакт-диске) |
1 шт. |
|
22 Программное обеспечение JUSTIN RU или GIODIS RU (на компакт-диске) |
1 шт. (по заказу) |
|
23 Программа J-FIELD RU (предустановленна) |
1 шт. |
|
24 Руководство по эксплуатации TRIUMPH-LS РЭ (на компактдиске) |
1 шт. |
|
25 Паспорт |
1 шт. |
приемников приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Частотный диапазон |
864 канала GPS/ГЛОНАСС/GALILEO/B eiDou, код и фаза несущей на частотах L1, L2, L5 и в частотных диапазонах F1, F2 |
|
Режимы» Статика» и «Быстрая статика» Пределы допускаемой абсолютной погрешности измерений длины базиса, мм: проекция на горизонтальную плоскость высотная компонента (диапазон длин базисов от 0,07 до 30 км) |
± 3-(3 + 5-10’7-D) ± 3-(5 + 5-10’7-d) Здесь и далее D - измеренная длина базиса в мм |
|
Режим «Кинематика с постобработкой» Пределы допускаемой абсолютной погрешности измерения длины базиса, мм: проекция на горизонтальную плоскость высотная компонента (диапазон длин базисов от 0,07 до 30 км) |
± 3- ( 10 + 1,0-10'6<D) ± 3- (15 + 1,5-10'6-D) |
|
Режим «Кинематика в реальном времени (RTK)» Пределы допускаемой абсолютной погрешности измерения длины базиса, мм: проекция на горизонтальную плоскость высотная компонента (диапазон длин базисов от 0,07 до 30 км) |
± 3- ( 10 + 1,0 -W6-D) ± 3- (15 + 1,5-10'6-D) |
|
Напряжение питания постоянного тока, В: -внутренний источник (Li-Ion аккумулятор) - внешний источник |
7,4 от 10 до 30 |
|
Габаритные размеры (длинах ширинах высота), мм, не более |
183 х 106 х 124 |
|
Масса, кг, не более |
2,1 |
|
Диапазон рабочих температур, °C |
от минус 35 до 55 |
