Номер по Госреестру СИ: 47126-11
47126-11 GNSS-приемники спутниковые геодезические многочастотные
(TRIUMPH-V.S.)
Назначение средства измерений:
GNSS-приемники спутниковые геодезические многочастотные TRIUMPH-V.S. (далее по тексту - приемники) предназначены для измерения приращений координат методом относительного позиционирования по ГОСТ Р 53606-2009.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
TRIUMPH-V.S.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 22 | 38 | 1,73 |
| ООО "Транснефть - Дальний Восток" | Юридические лица | 3 | 7 | 2,33 |
| АО «Росжелдорпроект» | Юридические лица | 3 | 3 | 1,00 |
| Юр. Лицо | Юридические лица | 3 | 3 | 1,00 |
| ООО "Новоангарский обогатительный комбинат" | Юридические лица | 2 | 10 | 5,00 |
| ИП Кихтан Владимир Михайлович | Юридические лица | 2 | 9 | 4,50 |
| ООО "ИНГЕО ПЛЮС" | Юридические лица | 2 | 6 | 3,00 |
| Муниципальное Предприятие г. Азова «Городской центр технической инвентаризации архитектуры и строительства» | Юридические лица | 2 | 4 | 2,00 |
| ООО «Транснефть-Дальний Восток» | Юридические лица | 2 | 4 | 2,00 |
| ООО "Барнаулстройизыскания" | Юридические лица | 2 | 4 | 2,00 |
| ООО "СЕРВИСТА" | Юридические лица | 2 | 4 | 2,00 |
| ООО «Антанта-Красноярск» | Юридические лица | 2 | 3 | 1,50 |
| ООО "ГЦТИАИС" | Юридические лица | 2 | 3 | 1,50 |
| ООО "ДЖИ ЭН ЭС ЭС ВОСТОК" | Юридические лица | 2 | 2 | 1,00 |
| АО "Покровский рудник" | Юридические лица | 2 | 2 | 1,00 |
| НГДУ "Ямашнефть" ПАО "Татнефть"им.В.Д.Шашина | Юридические лица | 2 | 2 | 1,00 |
| ООО "ЦТИ" г. Новочеркасска | Юридические лица | 2 | 2 | 1,00 |
| ПАО "Татнефть" им. В.Д.Шашина НГДУ "Альметьевнефть" | Юридические лица | 2 | 2 | 1,00 |
| Муниципальное предприятие г. Азова "Городской центр технической инвентаризации архитектуры и строительства" | Юридические лица | 2 | 2 | 1,00 |
| ООО РН-Морской терминал Находка | Юридические лица | 2 | 2 | 1,00 |
| Муниципальное Предприятие г. Азова «Городской центр технической инвентаризации архитектуры и строительства» | Юридические лица | 2 | 2 | 1,00 |
| ООО "Техинвестсервис" | Юридические лица | 1 | 6 | 6,00 |
| ИП Ашуралиев Кюругли Ашуралиевич | Юридические лица | 1 | 5 | 5,00 |
| ООО «ТК Экспертиза» | Юридические лица | 1 | 5 | 5,00 |
| ООО "Геодезист" | Юридические лица | 1 | 3 | 3,00 |
| ООО "Транснефть-Дальний Восток" | Юридические лица | 1 | 2 | 2,00 |
| ООО "Сургутское РСУ" | Юридические лица | 1 | 2 | 2,00 |
| ООО "Кадастр" | Юридические лица | 1 | 2 | 2,00 |
| ООО "СОВРУДНИК" | Юридические лица | 1 | 2 | 2,00 |
| МУП «Центр технической инвентаризации» г. Новочеркасска | Юридические лица | 1 | 2 | 2,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 23b1c166-88bd-84a1-f5ba-8a3d4a8c6ee0 | 47126-11 | 2020-05-07 | — | актуальная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Дата публикации - 07.05.2020
Срок свидетельства - 18.05.2021
Номер записи - 135923
ID в реестре СИ - 358323
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
TRIUMPH-V.S., нет данных, Нет модификации, GNSS-приемник спутниковый геодезический многочастотный TRIUMPH-V.S., GNSS-приемник спутниковый геодезический многочастотный, GNSS-приемник спутниковый геодезический многочасто, -, TRIUMPH-V.S. , GNSS- приемник спутниковый геодезический многочастотный TRIUMPH-V.S, Triumph VS, GNSS- приемник спутниковый геодезический многочаст, Javad Triumph-VS, TRIUMPH- V.S., модель TRIUMPH-V.S.
Изготовитель - Фирма "Javad GNSS Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Кол-во поверок - 311
Выдано извещений - 2
Кол-во периодических поверок - 164
Кол-во средств измерений - 100
Кол-во владельцев - 33
Усредненный год выпуска СИ - 0
МПИ по поверкам - 562 дн.
№1221 от 2017.06.07 О переоформлении свидетельства об утверждении типа средства измерений № 47126 "Счетчики холодной и горячей воды крыльчатые VLF-R"
№583 от 2016.05.18 О продлении срока действия свидетельств об утверждении типа средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40045-08 09.11.2024 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-1-G2T, TRIUMPH-1-G3T Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
40861-09 06.06.2019 |
GNSS-приемники спутниковые геодезические многочастотные, ALPHA Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40862-09 06.06.2019 |
GNSS-приемники спутниковые геодезические многочастотные, SIGMA Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40863-09 06.06.2019 |
GNSS-приемники спутниковые геодезические многочастотные, DELTA Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44859-10 01.08.2015 |
GNSS-приемники спутниковые геодезические одночастотные, GISmore-G2, GISmore-G3 Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47126-11 18.05.2021 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-V.S. Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58995-14 02.10.2024 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-2 Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59050-14 02.10.2024 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-LS Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59946-15 27.12.2024 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-1М Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78106-20 27.04.2025 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-3 Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 56 | 4 | 1 | 52 | 2 | 46 | 1 | 45 | ||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "СЕВ.-КАВ.АГП" (0234) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "СЕВ.-КАВ.АГП" (RA.RU.310625) | 12 | 0 | 10 | 0 | 3 | 0 | 3 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 16 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 7 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| Восточно-Сибирский филиал ФГУП «ВНИИФТРИ» (RA.RU.311478) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 70 | 3 | 0 | 68 | 0 | 55 | 0 | 55 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 5 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГУП "Северо-Кавказкое аэрогеодезическое предприятие" (RA.RU.310625) | 23 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Компания "Интер-Гео" (РОСС RU.0001.310018) | 23 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Центр испытаний и поверки средств измерений НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 17 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЦМС ПРОГРЕСС" (1771) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 26 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 1 | 1 | 0 | 2 | 1 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Нижегородский ЦСМ Нижегородская область |
6195 | 10511 |
|
ФБУ Крымский ЦСМ Республика Крым |
11908 | 10511 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
13401 | 10511 |
|
ФБУ Ростовский ЦСМ Ростовская область |
11150 | 10511 |
|
ФБУ УРАЛТЕСТ Свердловская область |
9901 | 10511 |
Приемники поставляются со встроенным программным обеспечением (ПО), позволяющим контролировать измерительный процесс в полевых условиях, настраивать его на разные виды геодезических работ, получать техническую поддержку в режиме online. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А
|
по МИ 3286-2010. Идентификационные данные ПО п |
риведены в таблице. | |||
|
Наименование ПО |
Идентификационное наименвание ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Аппаратно-встроенное ПО для GNSS-приемника спутникового геодезического многочастотного TRIUMPH-V.S. |
TRIUMPH- VS firmware |
3.3.0 |
3770584672 |
CRC32, ISO/IEC 8802-3:1996 |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа наносится фирмой-изготовителем в верхнем левом углу титульного листа Руководства по эксплуатации GNSS TRIUMPH-V.S.-001.РЭ типографским способом и на нижнюю панель корпуса GNSS-приемников спутниковых геодезических многочастотных TRIUMPH-V.S. в виде наклейки.
Всего листов 3
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в Руководстве по эксплуатации GNSS TRIUMPH-V.S. 001.РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к GNSS-приемникам спутниковым геодезическим многочастотным TRIUMPH-V.S.
1. МИ 2292-94 «ГСИ. Государственная поверочная схема для средств измерений разностей координат по сигналам космических навигационных систем».
2. Техническая документация фирмы-изготовителя Javad GNSS, Inc.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
При осуществлении геодезической и картографической деятельности.
осуществляется по МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Основные средства поверки: эталонные базисы длины 2-го разряда (ПГ = ± 2-10-6<D); тахеометр электронный - рабочий эталон TDA5005 (ПГ= 0,3"; ПГ< 0,3 мм).
Приемники осуществляют непрерывный прием и обработку сигналов со спутников космических навигационных систем GPS (США) и ГЛОНАСС (Россия). Осуществляется калибровка в реальном времени задержек сигналов ГЛОНАСС во всех частотных каналах. В моноблочном корпусе вместе с приемником совмещены: спутниковая антенна, многофункциональный контроллер с активным цветным дисплеем, приемопередающий УВЧ-радиомодем и GSM/GPRS/EDGE-модем. Для использования двух SIM-карт, необходимых для работы GSM-модема, предусмотрены два встроенных слота. Связь с внешними устройствами осуществляется через два USB-порта, модуль беспроводного канала передачи данных Bluetooth, порт Ethernet и беспроводной порт Wi-Fi. Приемники оснащены двумя цифровыми фотокамерами. Одна из них, расположенная на передней панели, позволяет сохранить изображение окружающей местности. Вторая камера расположена на нижней панели для фиксации места центрирования приемника. Имеется возможность подключать внешний источник электропитания.

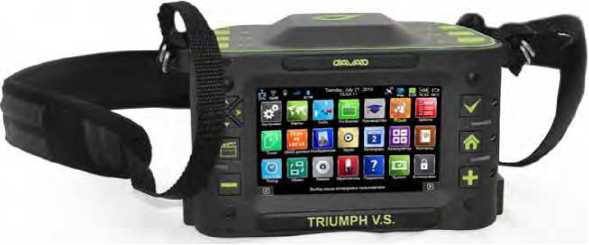

Рисунок 1 - Общий вид приемника
а - место пломбировки
б - место нанесения наклейки
со знаком утверждения типа

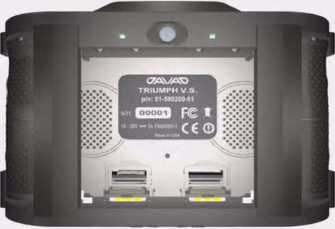

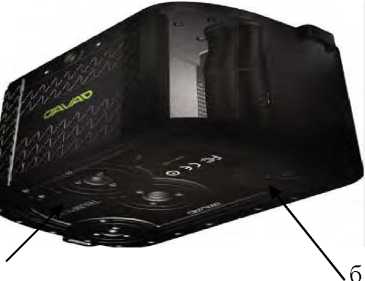

Рисунок 2 - Нижняя панель приемника Рисунок 3 - Приемник со снятой передней
панелью
Всего листов 3
В комплект поставки входят:
|
GNSS-приемник спутниковый геодезический многочастотный TRIUMPH-V.S. |
1 шт. |
|
Батарея электропитания |
1 шт. |
|
Устройство зарядное |
1 шт. |
|
Кабель электропитания приемника с удлинителем |
1 шт. |
|
USB кабель |
1 шт. |
|
Сумка для хранения и транспортировки, мягкая |
1 шт. |
|
Ремень плечевой |
1 шт. |
|
Адаптер для крепления на стандартном штативе |
1 шт. |
|
Монопод |
1 шт. |
|
Стилус |
1 шт. |
|
Ножки-подставки, комплект из 2-х шт. |
1 комп. |
|
Руководство по эксплуатации GNSS TRIUMPH-V.S.-001 РЭ |
1 экз. |
|
Общее количество каналов слежения - 216. Код и фаза несущей на частотах GPS 1575,42 МГц (L1), 1227,60 МГц (L2), 1176,45 МГц (L5) и в частотных диапазонах ГЛОНАСС (1602,56 - 1615,50) МГц (F1) и (1246,00 -1256,50) МГц (F2) | |
|
Диапазон измерений длин, определяемых по приращениям координат, км |
от 0 до 30 |
|
Режимы Статика и Быстрая статика Пределы допускаемой абсолютной погрешности измерения приращений координат, мм: в плане по высоте |
± 3-(3 + 5-10-7<D) ± 3-(5 + 5 • 1 0-7 • d) D - расстояние между пунктами в мм |
|
Режим Кинематика с постобработкой Пределы допускаемой абсолютной погрешности измерения приращений координат, мм: в плане по высоте |
± 3-(10 + 10’6<D) ± 3-(15 + 1,5-10-6<D) |
|
Режим Кинематика в реальном времени (RTK) Пределы допускаемой абсолютной погрешности измерения приращений координат, мм: в плане по высоте |
± 3-(10 + 10’6<D) ± 3-(15 + 1,5-10-6<D) |
|
Электропитание, В, постоянного тока:
|
6,3 от 10 до 30 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
178 х 109 х 178 |
|
Масса, кг, не более |
1,7 |
|
Диапазон рабочих температур, оС |
от минус 30 до плюс 50 |
