Номер по Госреестру СИ: 59946-15
59946-15 GNSS-приемники спутниковые геодезические многочастотные
(TRIUMPH-1М)
Назначение средства измерений:
GNSS-приемники спутниковые геодезические многочастотные TRIUMPH-1М (далее -приемники) предназначены для измерений координат и геодезических определений относительного местоположения объектов.
![Внешний вид. GNSS-приемники спутниковые геодезические многочастотные, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2019-59946-15_files/2019-59946-15-1.jpg)
Внешний вид.
GNSS-приемники спутниковые геодезические многочастотные
Рисунок № 1
![Внешний вид. GNSS-приемники спутниковые геодезические многочастотные, http://oei-analitika.ru рисунок № 2](../kurilka/type_si_html/2019-59946-15_files/2019-59946-15-2.jpg)
Внешний вид.
GNSS-приемники спутниковые геодезические многочастотные
Рисунок № 2
Программное обеспечение
Приемники поставляются со встроенным программным обеспечением (далее ПО) «TRIUMPH-1M firmware». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях. Для управления процессом измерения используется одна из программ: «J-FIELD RU EDITION» или «TRACY RU EDITION». В комплекте с приемниками поставляется также одна из программ постобработки: «JUSTIN RU EDITION» или «GIODIS RU EDI-TION». Эти программы предназначены для высокоточной обработки геодезических измерений, выполненных в режимах относительных и дифференциальных измерений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
TRIUMPH-Ш firmware |
3.6.0 и выше |
- |
- |
J-FIELD EDITION |
1.10.3 и выше |
- |
- |
TRACY RU EDITION |
2.2.0.2314 и выше | ||
JUSTIN RU EDITION |
2.107.142.31 и выше |
- |
- |
GIODIS RU EDITION |
1.5.13.02 и выше |
- |
- |
Влияние метрологически значимой части П |
О на метрологические характеристики при- |
емника не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на верхнюю панель приемника и на Руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
GNSS-приемники спутниковые геодезические многочастотные TRIUMPH-1М. Руководство по эксплуатации TRIUMPH-1М РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к GNSS-приемникам спутниковым геодезическим многочастотным TRIUMPH-1M-
1 ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
-
2 ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
Поверка
Поверка осуществляется в соответствии с документом МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».Основные средства поверки:
-
- эталонные базисы длины 2-го разряда по ГОСТ Р 8.750-11, пределы допускаемой абсолютной погрешности ± 2-10’6-D мм, где D - длина базиса в миллиметрах;
-
- тахеометр электронный ТDA5005 (ГР № 28964-05), пределы допускаемой абсолютной погрешности измерений угла ± 0,3", пределы допускаемой погрешности измерений расстояния ± 0,3 мм.
Изготовитель
Фирма JAVAD GNSS Inc., США.
900 Rock Avenue, San Jose, CA 95131, USA
тел.: +1(408)770-1770
факс: +1(408)770-1799 http://www.j avad.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Тел./факс (495) 1544-81-12.
E-mail: office@vniiftri.ru.
Конструктивно приемники выполнены в моноблочном варианте со встроенной GNSS-антенной. В компактном корпусе расположены аккумуляторная батарея, модуль беспроводной технологии Bluetooth®, многосистемная плата приемника. Приемники осуществляют непрерывный прием и обработку сигналов со спутников космических навигационных систем. Данные съемки накапливаются во внутренней памяти. Связь с внешними устройствами осуществляется через USB порт, два порта RS232, Ethernet, а также через модуль беспроводного канала передачи данных Bluetooth® и WiFi. Имеется возможность подключения внешнего источника электропитания.
На нижней панели приемника располагаются: индикаторы, отображающие состояние батареи, уровень активности модуля Bluetooth®, статус WiFi соединения, число отслеживаемых спутников, режим для текущего вида съемки, статус записи данных; кнопка включения и выключения приемника, функциональная кнопка, слот для SIM-карты, разъём для внешнего питания, параллельных портов А и В, Ethernet разъём и порт USB. В нижней части приемника расположено крепление с резьбой 5/8-11”.
Принцип действия приемников основан на параллельном приеме и обработке 864-мя измерительными каналами спутниковых сигналов космических навигационных систем ГЛОНАСС C/A, L2C, P1, P2, L3 (I+Q); QZSS C/A, L1C(I+Q), L2C (L+M), L5 (I+Q), SAIF; GPS C/A, P1, P2, L2C (L+M), L5 (I+Q), Galileo E1 (B+C), E5A (I+Q), E5B (I+Q), AltBoc; Beidou B1, B2; SBAS L1, L5.
Встроенная антенна, оснащенная малошумящим усилителем (LNA), и радиочастотное устройство приемника соединены коаксиальным кабелем. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по различным каналам. Процессор приемника контролирует процесс отслеживания сигнала.
Внешний вид приемника с указанием места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа приведен на рисунках 1 и 2.

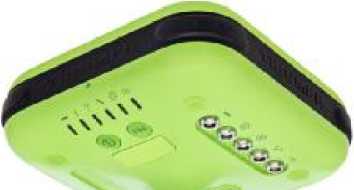

![Внешний вид. Приемники навигационные геодезической аппаратуры четырехчастотные ( -), http://oei-analitika.ru](../kurilka/type_si_html/2019-59946-15_files/2019-59946-15-1.jpg)
Рисунок 1 - Внешний вид приемника со стороны нижней панели

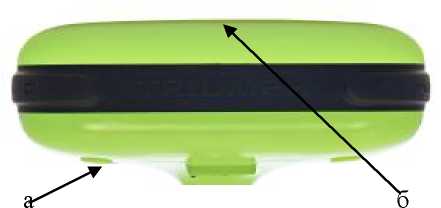

![Внешний вид. Приемники навигационные геодезической аппаратуры четырехчастотные ( -), http://oei-analitika.ru](../kurilka/type_si_html/2019-59946-15_files/2019-59946-15-2.jpg)
а - место пломбировки
б - место нанесения наклейки со знаком утверждения типа (верхняя панель) Рисунок 2 - Внешний вид приемника со стороны передней панели
Комплект поставки приведен в таблице 3. Таблица 3
Наименование |
Количество, шт. |
1 GNSS-приемник спутниковый геодезический многочастотный TRIUMPH-1M |
1 шт. |
2 Источник электропитания - преобразователь переменного напряжения 220 В в 12 В постоянного напряжения, 60 Ватт |
1 шт. |
3 Кабель электропитания для источника электропитания (1,8 м) |
1 шт. |
4 Адаптер типа <ЕВРО> для кабеля электропитания |
1 шт. |
5 Кабель электропитания для приемника с разъемами типа ODU-5 plug/SAE (0.3 м) |
1 шт. |
6 Кабель электропитания - удлинитель SAE/SAE (1.8 м) |
1 шт. |
7 Кабель TRIUMPH-1M - компьютер USB (1.8 м) | |
8 УВЧ антенна |
1 шт. |
9 Штатив геодезический |
1 шт. (по заказу) |
10 Трегер |
1 шт. (по заказу) |
11 Веха геодезическая |
1 шт. (по заказу) |
12 Внешний радиомодем HPT435BT, HPT404BT, HPT401BT, JLink 3G |
1 шт. (по заказу) |
13 Контроллер полевой Viсtor, Victor-VS или Victor-LS |
1 шт. (по заказу) |
14 Программа TRACY RU или J-FIELD RU (предустановленна на контроллер) |
1 шт. (по заказу) |
15 Программное обеспечение JUSTIN RU или GIODIS RU (на компакт-диске) |
1 шт. (по заказу) |
Наименование |
Количество, шт. |
16 Руководство по эксплуатации TRIUMPI1-1М РЭ (на компактдиске) |
1 шт. |
17 Паспорт |
1 шт. |
приемников приведены в таблице 2. Таблица 2
Наименование характеристики |
Значение характеристики |
Частотный диапазон |
864 канала GPS/ГЛОНАСС/GALILEO/Bei Dou, код и фаза несущей на частотах L1, L2, L5 и в частотных диапазонах F1, F2 |
Режимы «Статика» и «Быстрая статика» Пределы допускаемой абсолютной погрешности измерений длины базиса, мм:
(диапазон длин базисов от 0,07 до 30 км) |
± 3-(3 + 5-10’7-D) ± 3-(5 + 5-10’7-D) Здесь и далее D - измеренная длина базиса в мм |
Наименование характеристики |
Значение характеристики |
Режим «Кинематика с постобработкой» Пределы допускаемой абсолютной погрешности измерения длины базиса, мм:
(диапазон длин базисов от 0,07 до 30 км) |
± 3- (10 + 1,0-10’6-D) ± 3- (15 + 1,5-10’6-D) |
Режим «Кинематика в реальном времени (RTK)» Пределы допускаемой абсолютной погрешности измерений длины базиса, мм:
(диапазон длин базисов от 0,07 до 30 км) |
± 3- (10 + 1,0 • 10-6 D) ± 3- (15 + 1,5-10’6-D) |
Напряжение питания постоянного тока, В:
|
7,4 от 10 до 30 |
Габаритные размеры (длинах ширинах высота), мм, не более |
178 х 96 х 178 |
Масса, кг, не более |
1,7 |
Диапазон рабочих температур, °C |
от минус 30 до 55 |
