Номер по Госреестру СИ: 40715-09
40715-09 Спектрофотометры
(Libra мод. S4, S6, S11, S12, S21, S22, S32, S35)
Назначение средства измерений:
Спектрофотометры Libra моделей S4, S6, S11, S12, S21, S22, S32, S35 предназначены для измерения коэффициента пропускания твердых и жидких проб различного происхождения.

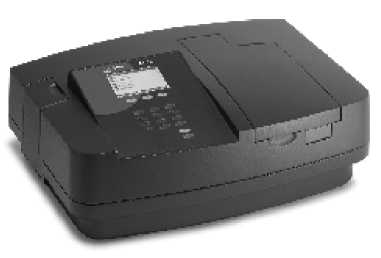

Внешний вид.
Спектрофотометры
Рисунок № 1
Внешний вид.
Спектрофотометры
Рисунок № 2
Внешний вид.
Спектрофотометры
Рисунок № 3
Внешний вид.
Спектрофотометры
Рисунок № 4
Внешний вид.
Спектрофотометры
Рисунок № 5
Программное обеспечение
Спектрофотометры оснащены встроенным ПО Flash EEPROM или ПО UVPROM, которое управляет работой спектрофотометра, отображает результат измерения, обрабатывает, передает и хранит полученные данные.
Наименова ние программного обеспечения |
Идентифика ционное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентифика тора программного обеспечения |
Flash EEPROM |
Flash EEPROM |
1.46.1 и выше |
4317f63d37182a8122 e5dae475501f64 (для версии 1.46.1) |
MD5 |
UVPROM |
UVPROM |
2.1 и выше |
d727a8205ee8d122b2 41b7c437fff456 (для версии 2.1) |
MD5 |
Все ПО является метрологически значимым и выполняет следующие функции : - управление прибором;
- установка режимов работы прибора;
- определение спектрального коэффициента направленного пропускания;
- получение спектров поглощения исследуемых проб;
- обработка и хранение результатов измерений
- построение калибровочных зависимостей;
- проведение диагностических тестов прибора;
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствуе-туровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на левую панель корпуса спектрофотометра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Спектрофотометры Libra моделей S4, S6, S11, S12, S21, S22, S32, S35. Руководство по эксплуатации»
В спектральном диапазоне 450.. .500 нм для моделей S4 и S6 и 250.. .300 нм для остальных моделей.
Лист № 5 Всего листов 5
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрофотометрам Libra моделей S4, S6, S11, S12, S21, S22, S32, S35
1. ГОСТ 8.557-2007 «ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм».
2. Техническая документация изготовителя.
Поверка
Поверка осуществляется по документу МП 242-0819-2008 «Спектрофотометры Libra моделей S4,S6, S11, S12, S21, S22, S32, S35 фирмы «Biochrom Ltd.», Великобритания. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева» 10.12.2008 года.
Основные средства поверки: комплект светофильтров КС-105.
Изготовитель
фирма «Biochrom Ltd.», Великобритания.Адрес: 22 CambridgeSciencePark, MiltonRoad, Cambridge, CB4 OFJ,UK. Тел/факс. +44 (О) 1223 423723.
Заявитель
ЗАО «Спецкомплектресурс 2001»Адрес: 105005, г. Москва, ул. Ладожская, д. 10. Тел./Факс: (495) 926-02-14
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» Адрес:190005, Санкт-Петербург, Московский пр., 19.
Тел.: (812) 251-76-01, факс: (812) 713-01-14, эл.почта: info@vniim.ru.
Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект к интенсивности излучения, не прошедшего через исследуемый обьект.
Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе. Для разложения излучения в спектр в приборах используется монохроматор с дифракционной решеткой.
В качестве источников излучения используются галогенная и дейтериевая1лампы (в моделях S211S22 - ксеноновая), а в качестве приемника - кремниевый фотодиод (диодная матица в моделях S4 и S6). Приборы управляются с помощью мембранной клавиатуры (опционально с компьютера) и оснащены ЖК дисплеем, на которые выводятся рабочая длина волны и результат измерения коэффициента пропускания (или оптической плотности) и ряд служебных параметров. Спектрофотометры имеют кюветное отделение, рассчитанное на установку кювет с длиной оптического пути до 10 мм (S4, S6), до 50 мм (S 11, S 12) до 100 мм (S21, S22, S32 S35).
Встроенное программное обеспечение позволяет осуществлять расчет концентрации компонента в пробе на основе измерений её оптической плотности.
Приборы отличаются друг от друга расположением панели управления, размером дисплея и количеством функций встроенного программного обеспечения.
Внешний вид спектрофотометров приведён на рисунках 1, 2, 3 и 4.
Рисунок 1 - Внешний вид спектрофотометров модели S4
Рисунок 2 - Внешний вид спектрофотометров модели S6
Рисунок 3 - Внешний вид спектрофотометров моделей S11, S12
Рисунок 4 - Внешний вид спектрофотометров моделей S21, S22
Рисунок 5 - Внешний вид спектрофотометров моделей S32, S35
Лист № 3 Всего листов 5
-
- спектрофотометр;
-
- руководство по эксплуатации(книга и электронная версия на компакт-диске);
-
- методика поверки МП-242-0819-2008.
Наименование характеристики |
Значение ха- | |
рактеристики | ||
1 |
2 | |
Спектральный диапазон, нм
|
от 330 до 800 от 325 до 999 от 200 до 999 от 325 до 1100 от 190 до 1100 | |
Диапазон измерений спектральных коэффициентов направленного |
от 0 до 100 | |
пропускания, % | ||
Пределы допускаемой абсолютной погрешности спектрофотометров при измерении спектральных коэффициентов направленного пропускания, %: | ||
- модели S4,S6: | ||
в диапазоне коэффициентов про пускания |
от 0 до 80 % |
±2,0 |
в диапазоне коэффициентов про пускания |
св.80 до 100 % |
±3,0 |
-модели S11, SI2, S21, S22, S32 ,S35 |
±1,0 |
Пределы допускаемой абсолютной погрешности установки длин волн, нм --модели S4,S6: в спектральном диапазоне от 330 до 650 нм в спектральном диапазоне св. 650 до 800 нм - модели S11, S12, S21, S22, S32, S35 |
±2,0 ±4,0 ±1,0 |
Спектральная ширина щели 2,нм, не более - модели S4,S6 |
8,0 |
- модели S11, S12 |
5,0 |
- модели S21, S22 |
3,0 |
- модель S32 |
1,8 |
- модель S35 |
1,0 |
Уровень рассеянного света (при А=340 нм), %, не более - модели S4, S6 |
1,0 |
- модели S11, S12 |
0,2 |
- модели S21, S22 |
0,05 |
- модели S32, S35 |
0,025 |
Габаритные размеры (ДхШхВ), мм, не более - модели S4, S6 |
390х270х180 |
- модели S 11, S12 |
310х400х180 |
- модели S21, S22 |
510x350x160 |
- модели S32, S35 |
520х370х230 |
Масса, кг, не более - модели S4, S6 |
1,75 |
- модели S 11, S 12 |
6 |
- модели S21, S22, S32, S35 |
13 |
