ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики ультразвуковые УЗС-1
Назначение средства измеренийСчетчики ультразвуковые УЗС-1 (далее - УЗС-1) предназначены для измерений объема и объемного расхода акустически прозрачных жидкостей.
Описание средства измеренийПринцип действия УЗС-1 основан на методе прямых измерений разности времени при прохождении ультразвука в жидкости от одного пьезоэлектрического преобразователя (ПП) к другому в прямом и обратном направлении. Электрические импульсы с электронного преобразователя (ЭП) поступают поочередно то на один, то на другой ПП, входящих в один канал измерения, в результате чего ультразвук проходит путь по потоку и против потока жидкости.
УЗС-1 состоят из преобразователя расхода жидкости ультразвукового и электронного преобразователя (ЭП).
УЗС-1 для трубопроводов с условным диаметром Ду от 8 мм до 150 мм поставляется в комплекте с ИУ. Данный вариант предусматривает градуировку УЗС-1 с помощью расходомерной поверочной установки (РПУ). УЗС-1 для трубопроводов с условным диаметром более 150 мм поставляется с ИУ или с монтажным комплектом. Вариант с монтажным комплектом предусматривает монтаж ПП непосредственно на трубопроводе и градуировку УЗС-1 теоретическим методом.
Преобразователь расхода жидкости ультразвуковой состоит из измерительного участка (ИУ) или трубопровода с закрепленными на нем ПП. Количество ПП определяется числом используемых каналов измерений. Каждый канал работает с одной парой ПП. ИУ представляет собой отрезок трубы с фланцами и установленными на нем ПП. ИУ могут быть изготовленными с приварными фланцами и патрубками для установки ПП или цельными (литыми или выточенными из куска металла). ИУ могут изготавливаться с ультразвуковым каналом, ориентированным вдоль оси ИУ (ИУ, исполнение 1), с ультразвуковым каналом, ориентированным под углом к оси ИУ и использующим отражение от внутренней стенки ИУ (ИУ, исполнение 2) и с ультразвуковым каналом, ориентированным под углом к оси ИУ, расположенным по диаметру трубопровода или смещенными от оси трубопровода на определенное расстояние, по хорде, (ИУ, исполнение 3).
ЭП служит для возбуждения пьезоэлектрических преобразователей (ПП), усиления и обработки приемных сигналов с ПП, формирования импульсного сигнала с частотой, пропорциональной расходу, формирования сигналов для индикации значений суммарного объема и мгновенного расхода. Под застекленным окном в верхней крышке корпуса ЭП расположен жидкокристаллический индикатор под ним находится ряд кнопок управления ЭП.
УЗС-1 имеет энергонезависимый архив:
часовой - 2400 ч, суточный - 370 суток, месячный архив - 150 месяцев.
УЗС-1 обеспечивает передачу данных через интерфейс RS-485 по протоколу MODBUS.
УЗС-1 имеет токовый выход 4-20 мА с протоколом HART.
УЗС-1 имеет взрывозащищённое исполнение. Для взрывозащищенного исполнения применяются имеющие сертификат взрывозащиты корпуса типа CCFE-1 и ОЭАВ-3.1 В1,5.
УЗС-1 выпускаются в следующих модификациях:
-
- модель 1.1 - один одноканальный ИУ, Ду от 8 мм до 2400 мм;
-
- модель 2.1 - один двухканальный ИУ, Ду от 50 мм до 1000 мм, для измерения расхода жидкости с повышенной точностью;
-
- модель 2.2 - два одноканальных ИУ, Ду от 8 мм до 2400 мм, для измерения расходов жидкостей в двух трубопроводах.
Разновидности УЗС-1 по конструктивному исполнению:
- «К» - компактная версия (ЭП расположен на ИУ и представляют единый узел), применяется для моделей 1.1 и 2.1;
- «Р» - раздельная версия, ЭП и ИУ соединены дистанционно при помощи коаксиального кабеля длиной не более 250 м, применяется для всех моделей;
- "МК" - раздельная версия, предназначенная для установки УЗС-1 на действующем трубопроводе с Ду свыше 150 мм с использованием монтажного комплекта (МК) и комплекта соединительных кабелей, применяется для моделей 1.1 и 2.2.
Общий вид УЗС-1 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
СЧЕТЧИК УЛЬТРАЗВУКОВОЙ УЗС-1

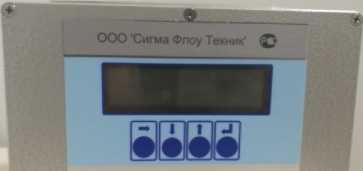

электронный преобразователь (ЭП)

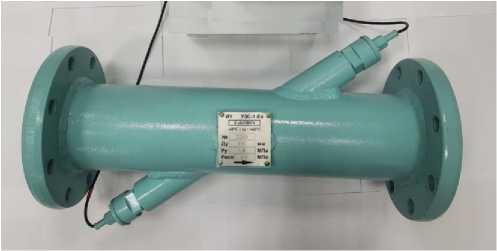

преобразователь расхода одноканальный

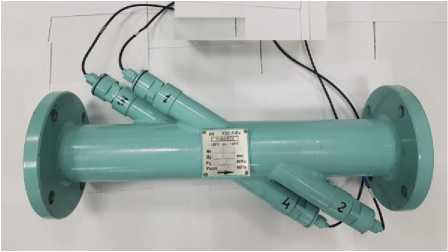

преобразователь расхода двухканальный
Рисунок 1. Общий вид УЗС-1
место нанесения знака поверки

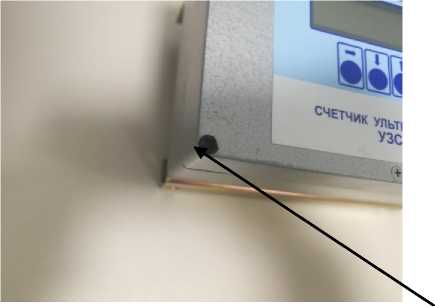

Рисунок 2. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
УЗС-1 - это измерительный прибор со встроенным программным обеспечением (ПО). По состоит из метрологически значимой части, которая не может быть изменена в процессе эксплуатации счетчика. В функции ПО входят: сбор измерительной информации, ее обработка (вычисление объема и расхода), представление на дисплее измерительной информации, параметров настройки и конфигурации; хранение результатов и передачу данных через защищенный интерфейс. Все команды и данные, поступающие через интерфейс данных, все комбинации кнопок интерфейса пользователя, все настраиваемые параметры документированы.
Конструкция УЗС-1 исключает возможность несанкционированного влияния на ПО и измерительную информацию. Если УЗС-1 опломбирован, возможно только считывание данных.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное название ПО УЗС-1 |
УЗС-1 2011 |
|
Номер версии (идентификационный номер) ПО |
V 3.11 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
|
Цифровой идентификатор ПО |
FE749908 (calculate.r79) 4EF47D80 (freg.r79) 7319394B (lout.r79) |
Диаметры условных проходов (Ду) трубопроводов и соответствующие им значения нижнего расхода (Qu), первого переходного расхода (Qn1), второго переходного расхода (Qn2) и верхнего расхода (Qb) для УЗС-1 приведены в таблицах 2 и 3.
Таблица 2 - Диаметры условных проходов (Ду) трубопроводов и соответствующие им значения расхода Qu, Qiil, Qii2 и Qb для УЗС-1, модели 1.1 и 2.2.
|
Ду, мм |
Значения расходов, м3/ч | |||
|
Qн |
Qii1 |
Qii'2 |
Qb | |
|
8 |
0,014 |
0,027 |
0,054 |
1,810 |
|
10 |
0,021 |
0,042 |
0,085 |
2,827 |
|
12 |
0,031 |
0,061 |
0,122 |
4,072 |
|
15 |
0,048 |
0,095 |
0,191 |
6,362 |
|
20 |
0,085 |
0,170 |
0,339 |
11,31 |
|
25 |
0,133 |
0,265 |
0,530 |
17,67 |
|
32 |
0,217 |
0,434 |
0,869 |
28,95 |
|
40 |
0,339 |
0,679 |
1,357 |
45,24 |
|
50 |
0,530 |
1,060 |
2,121 |
70,69 |
|
65 |
0,896 |
1,792 |
3,584 |
119,5 |
|
80 |
1,357 |
2,714 |
5,429 |
181,0 |
|
100 |
2,121 |
4,241 |
8,482 |
282,7 |
|
125 |
3,313 |
6,627 |
13,25 |
441,8 |
|
150 |
4,771 |
9,543 |
19,09 |
636,2 |
|
200 |
8,482 |
16,96 |
33,93 |
1131 |
|
250 |
13,25 |
26,51 |
53,01 |
1767 |
|
300 |
19,09 |
38,17 |
76,34 |
2545 |
|
400 |
33,93 |
67,86 |
135,7 |
4524 |
|
500 |
53,01 |
106,0 |
212,1 |
7069 |
|
600 |
76,34 |
152,7 |
305,4 |
10179 |
|
700 |
103,9 |
207,8 |
415,6 |
13854 |
|
800 |
135,7 |
271,4 |
542,9 |
18096 |
|
900 |
171,8 |
343,5 |
687,1 |
22902 |
|
1000 |
212,1 |
424,1 |
848,2 |
28274 |
|
1200 |
305,4 |
610,7 |
1221 |
40715 |
|
1400 |
415,6 |
831,3 |
1663 |
55418 |
|
1600 |
542,9 |
1086 |
2171 |
72382 |
|
1800 |
687,1 |
1374 |
2748 |
91609 |
|
2000 |
848,2 |
1696 |
3393 |
113097 |
|
2400 |
1221 |
2443 |
4886 |
162860 |
Значение Qe в таблице дано при скорости движения жидкости 10 м/с.
Таблица 3 - Диаметры условных проходов трубопроводов и соответствующие им значения расходов (модель 2.1)
|
Ду, мм |
Значения расходов, м3/ч | |||
|
Qн |
(Qiil |
С)п2 |
Qв | |
|
50 |
0,530 |
1,060 |
2,121 |
70,69 |
|
65 |
0,896 |
1,792 |
3,584 |
119,5 |
|
80 |
1,357 |
2,714 |
5,429 |
181,0 |
|
100 |
2,121 |
4,241 |
8,482 |
282,7 |
|
125 |
3,313 |
6,627 |
13,25 |
441,8 |
|
150 |
4,771 |
9,543 |
19,09 |
636,2 |
|
200 |
8,482 |
16,96 |
33,93 |
1131 |
|
250 |
13,25 |
26,51 |
53,01 |
1767 |
|
300 |
19,09 |
38,17 |
76,34 |
2545 |
Таблица 4 - Метрологические характеристики УЗС-1
|
Наименование |
Значение |
|
Пределы допускаемой приведенной к верхнему расходу погрешности преобразования информации о расходе в показания расхода на индикаторе, 7<.>э, % |
±0,2 |
|
Пределы допускаемой приведенной к верхнему значению частоты погрешности преобразования информации о расходе в частотный сигнал, YFЭ, % |
±0,2 |
|
Пределы допускаемой приведенной к верхнему значению тока погрешности преобразования информации о расходе в токовый сигнал, угэ, % |
±0,3 |
|
Диапазон температур измеряемой среды, °С |
от -60 до +180 |
|
Рабочее давление, МПа, не более |
25 |
Таблица 5 - Пределы допускаемых погрешностей УЗС-1 при градуировке на РПУ
|
Диапазон расходов |
Модель |
Погрешность, % | |
|
5о |
5w | ||
|
Qo2 - Qв |
1.1 и 2.2 |
± 1,0 |
± 1,0 |
|
2.1 |
± 0,5 |
± 0,5 | |
|
QM - Qo2 |
1.1 и 2.2 |
± 2,0 |
± 2,0 |
|
2.1 |
± 1,5 |
± 1,5 | |
|
Qн - (Qnl |
1.1 и 2.2 |
± 4,0 |
± 4,0 |
|
2.1 |
± 4,0 |
± 4,0 | |
|
где: 5о - пределы допускаемой относительной погрешности измерений объема жидкости, 5w - пределы допускаемой относительной погрешности измерений объема жидкости по импульсному выходному сигналу, | |||
Погрешности УЗС-1, модели 1.1 и 2.2 (Ду от 150мм до 2400мм) при градуировке УЗС-1 теоретическим методом приведены в таблице 6.
Таблица 6 - Пределы допускаемых погрешностей, 5о, 5w УЗС-1, модели 1.1 и 2.2, при градуировке УЗС-1 теоретическим методом.
|
Условный диаметр Ду, мм |
Диапазон расходов |
Погрешность, % | |
|
5о |
5w | ||
|
150 |
Q42 - Qb |
± 2,5 |
± 2,5 |
|
Q4'i - Qo2 |
± 3,5 |
± 3,5 | |
|
Qн - Qi i1 |
± 5,0 |
± 5,0 | |
|
200 |
Q42 - Qb |
± 1,5 |
± 1,5 |
|
Q41 - Qo2 |
± 2,5 |
± 2,5 | |
|
Qн - Qi i1 |
± 4,5 |
± 4,5 | |
|
250 и более |
Q42 - Qb |
± 1,0 |
± 1,0 |
|
Q41 - Qo2 |
± 2,0 |
± 2,0 | |
|
Qн - Qi i1 |
± 4,0 |
± 4,0 | |
|
где: 5о - пределы допускаемой относительной погрешности измерений объема жидкости, 5w - пределы допускаемой относительной погрешности измерений объема жидкости по импульсному выходному сигналу, | |||
Погрешности в таблицах 4-6 указаны при числах Рейнольдса 4000 и более.
|
Таблица 7 - технические характеристики УЗС-1 | |
|
Наименование |
Значение |
|
Цифровая емкость счетчика, м3 |
99999999999,999 |
|
Степень защиты от пыли и влаги |
IP 66/IP 67 |
|
Напряжение питания постоянного тока, В |
от 11 до 27 |
|
Потребляемая мощность, Вт, не более |
6 |
|
Условия эксплуатации: Для электронного преобразователя (ЭП) температура окружающего воздуха, °С относительная влажность, %, атмосферное давление, кПа Для ИУ исполнения «Р», «К» и «МК» температура окружающего воздуха, °С |
от -10 до +451) до 80 при температуре +35 °С от 84 до 106,7 от -40 до +60 (с использованием соединительного кабеля типа РК50-2-13) от -60 до +80 (с использованием соединительного кабеля типа РК50-2-21) |
|
относительная влажность, %, атмосферное давление, кПа |
до 100 при температуре +35 °С от 84 до 106,7 |
|
Габаритные размеры ЭП, мм, не более длина ширина высота ЭП во взрывозащищенном исполненнии длина ширина высота |
222 166 113 240 380 120 |
|
Масса, кг, не более |
|
ЭП |
3 |
|
ЭП во взрывозащищенном исполнении |
11 |
|
ИУ |
235,4 |
|
Средняя наработка на отказ, час |
35000 |
|
Средний срок службы, лет |
12 |
|
Маркировка взрывозащиты вида «d» во взрывонепроницаемых оболочках CCFE, ОЭАВ |
1 Ex d [ib] IIB T4 Gb |
|
Маркировки взрывозащиты вида “I” |
1 Ex ib IIB T4 Gb X |
|
Объемное содержание механических примесей в %, не более |
5 |
|
Объемное содержание газовых включений (пузырьков) в %, не более |
3 |
|
Примечания | |
|
1) Возможно увеличение диапазона температуры окружающего воздуха, при установке блока | |
|
ЭП в сертифицированный термочехол. | |
Таблица 8 - Весовой коэффициент «В» УЗС-1
|
Qmax, м3/ч |
от 0,181 до |
от 0,55 до |
от 5,5 до |
от 55 |
от 550 |
от 5500 |
|
3,6 |
36 |
360 |
до 3600 |
до 36000 |
до 200000 | |
|
Коэффициент “В“ |
1л |
10л |
100л |
1м3 |
10м3 |
100м3 |
наносится на лицевую панель УЗС-1, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 9 - Комплектность УЗС-1
|
Наименование |
Количество |
|
Счетчик ультразвуковой УЗС-1 |
1 шт. |
|
Вставка плавкая 0,5А 250В |
2 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Паспорт |
1 шт. |
|
Методика поверки МП 208-091-2018 |
1 шт. |
осуществляется по документу МП 208-091-2018 «ГСИ. Счетчики ультразвуковые УЗС-1. Методика поверки», утвержденному ФГУП «ВНИИМС» от 20.12.2018 г.
Основные средства поверки:
установка поверочная 1-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,014 до 1000,0 м3/ч, пределы допускаемой относительной погрешности измерений не более ±0,15 %;
частотомер электронно-счетный ЧЗ-63/1 (регистрационный номер 9084-90), диапазон частот от 0,1 до 200 МГц, ПГ ±1,5-10-7 за 30 суток;
вольтметр цифровой В7-38 (регистрационный номер 8730-82), погрешность по току ±(0,25+0,02ln/Ix).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель ЭП в соответствии с рисунком 2 и в свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам ультразвуковым УЗС-1Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ТУ 4213-001-21220450-2016 - Счетчики ультразвуковые УЗС-1. Технические условия
