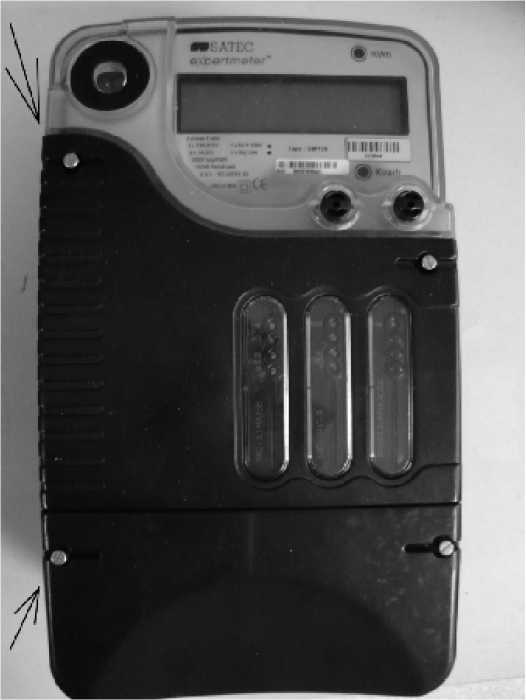

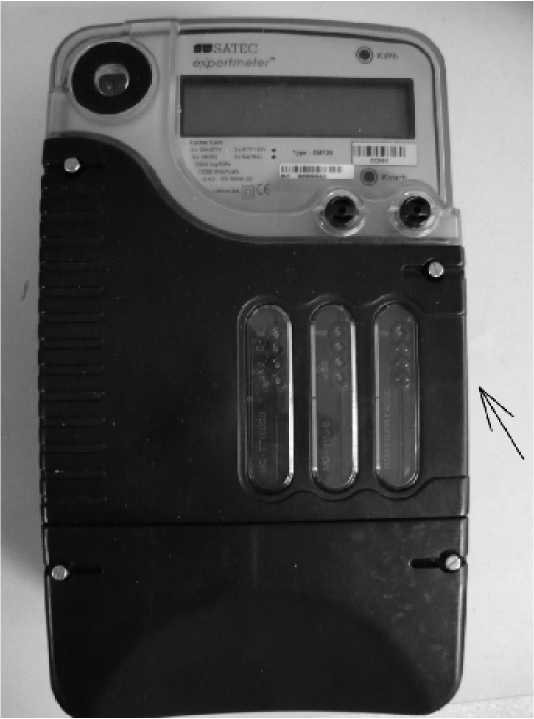

счетчик

- 1

шт;

руководство по установке и эксплуатации (на CD-диске)

- 1

шт.

CD-диск с программным обеспечением

- 1

шт.

паспорт

- 1

шт.

протокол заводских испытаний

- 1

шт.

методика поверки

- 1

экз.

Величины

Предельные

значения

Номинальные значения

Пределы допускаемой основной относительной погрешности

Напряжение фазное, В

От 4 до 560

Задается при параметрировании счетчика;

при прямом включении без трансформатора: 3*120/207; 3*220/380; 3*230/400; 3*277/480 3*220; 3*230; 3*277 при включении через трансформатор напряжения: 3*57,7/100; 3*63,5/110; 3*69,2/120; 3*57,7; 3*63,5; 3*69,2

± 0,1 % *

Ток, А

от 1 до

200 %

ном. тока

1 или 5

зависит от исполнения

± 0,1 % **

Частота, Гц

От 40 до 65

или

от 45 до 70

50 или 60

± 0,01 Гц

Коэффициент мощности при токе >2 % номинала, cosф > 05

От -1 до +1

± 0,2 %

Коэффициент искажения синусоидальности тока и напряжения относительно основной гармоники, при токе и напряжении более 10 % полной шкалы

± 1,5 %

Коэффициент искажения синусоидальности тока относительно номинального тока, при токе более 10 % полной шкалы

± 1,5 %

Фазовые углы

1 градус

Коэффициент несимметрии напряжений

± 0,15 %

Активная мощность

Класс 0.2S по ГОСТ Р 52323-2005

± 0,2 %

Активная энергия; потребление/генерация

± 0,2 %

Реактивная мощность

Класс 1 по ГОСТ Р 52425-2005

± 0,3 %

Реактивная энергия, потребление/генерация

± 0,3 %

Полная мощность

± 0,2 %

Полная энергия, потребление/генерация

± 0,2 %

Пределы допускаемой основной абсолютной погрешности хода внутренних часов счетчика, с/сут, при 23 °С

± 0,45

Имеется возможность синхронизации от внешнего источника точного времени

Пределы допускаемой дополнительной температурной погрешности хода внутренних часов счетчика (с/сут)/, °С

± 0,15

Встроенные часы, срок службы батареи, при 23 °С

5 лет

Соответствие дополнительной погрешности, вызванной влияющими величинами, нормативам ГОСТ Р 52323-2005, пункт 8.2.

Влияющая величина

Предельная дополнительная погрешность, %

Изменение температуры окружающего воздуха

0,01

Изменение напряжения

0,10

Изменение частоты

0,10

Обратный порядок следования фаз

0,05

Несимметрия напряжения

0,50

Г армоники в цепях тока и напряжения

0,40

Субгармоники в цепи переменного тока

0,60

Постоянная магнитная индукция внешнего происхождения

2,00

Магнитная индукция внешнего происхождения 0,5 мТл, 50 Гц

0,50

Радиочастотные электромагнитные поля

1,00

Функционирование вспомогательных частей

0,05

Кондуктивные помехи, наводимые радиочастотными полями

1,00

Наносекундные импульсные помехи

1,00

Устойчивость к колебательным затухающим помехам

1,00

Технические ха

рактеристики

Сила стартового тока

0,001 1ном

Потребляемая мощность по цепям напряжения (на фазу),

не более, В •А

0,2

Потребляемая мощность по цепям тока (на фазу), не более, В •А:

при номинальном токе 5 А

при номинальном токе 1 А

0,2

0,05

Класс защиты цепей токов и напряжения

Класс Б (4 кВ на минуту)

ГОСТ Р 53325-2005

Количество десятичных знаков индикатора

9

Скорость обмена информацией по цифровым интерфейсам:

оптический инфракрасный порт, кбит/с

RS-323/RS-485, кбит/с

GPRS-модем, кбит/с

USB 1.1, Мбит/с

Ethernet, Мбит/с

до 19,2 до 115,2 до 115,2 до 12 до 10/100

Протоколы:

Modbus RTU/ASII и DNP 3.0

Modbus RTU/ASII и DNP 3.0 Modbus/TCP или DNP 3.0/TCP

Modbus RTU

Modbus/TCP или DNP 3.0/TCP

Срок хранения данных профиля нагрузки активной и реактивной энергии в «прямом» и «обратном» направлениях при времени интегрирования 30 мин., не менее

365 дней

Срок хранения данных в памяти при отсутствии питания, не менее

20 лет

Рабочий диапазон температур,

°С

Температура хранения, °C

Влажность, %

от минус 40 до 70

от минус 45 до 85

до 95 без конденсата

Масса, кг, не более

3,95

Включая встроенную NiMH батарею

Г абариты (длина х ширина х высота), мм, не более

303 х177х

144

Средняя наработка на отказ, ч

160000

Примечания:

* Погрешность при напряжении более 10% номинального ** Погрешность при токе более 5% номинального

Погрешности измерений указаны для диапазона температуры от + 20 до + 26 °С. Дополнительная температурная погрешность для диапазонов температур от минус 25 до 20 °С и от 26 до 60 °С составляет:

для измерений тока и напряжения ± 0,005 % / °С;

для измерений мощности и электроэнергии ± 0,01 % / °С.

1_ном - номинальная сила тока

и_ном - номинальное напряжение
