Номер по Госреестру СИ: 72895-18
72895-18 Контроллеры присоединения
(ezPAC SA330 (КП SA330))
Назначение средства измерений:
Контроллеры присоединения ezPAC SA330 (КП SA330), (далее по тексту - контроллеры) предназначены для измерений и регистрации основных параметров электрической энергии в однофазных двухпроводных, трехфазных трёх- и четырёхпроводных электрических сетях с номинальной частотой 50 Гц и 60 Гц, а также для работы в качестве контроллера присоединения в системах АСУ ТП подстанций всех классов напряжения.
Внешний вид.
Контроллеры присоединения
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на боковую часть корпуса контроллера в соответствии с рисунком 1, а также типографским методом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к контроллерам присоединения ezPAC SA330 (КП SA330)
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ Р 52323-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики активной энергии классов точности 0,2S и 0,5S (класс 0,2S)
ГОСТ Р 52425-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики реактивной энергии (класс 1)
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии
ГОСТ Р 51317.4.30-2008 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии в системах электроснабжения общего назначения (класс А)
ГОСТ Р 51317.4.7 Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств
ГОСТ Р 54149-2010 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии
ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии в системах электроснабжения общего назначения
ГОСТ Р 51317.2.4-2000 Совместимость технических средств электромагнитная. Электромагнитная обстановка. Уровни электромагнитной совместимости для низкочастотных кондуктивных помех в системах электроснабжения промышленных предприятий
ГОСТ Р 51317.3.2-2006 Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний
ГОСТ Р 51317.3.3-2008 Совместимость технических средств электромагнитная. Ограничение изменений напряжения, колебаний напряжения и фликера в низковольтных системах электроснабжения общего назначения. Технические средства с потребляемым током не более 16 А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных условий подключения. Нормы и методы испытаний
ГОСТ Р 51318.11-2006 Совместимость технических
Промышленные, научные, медицинские и бытовые (ПНМБ) Радиопомехи индустриальные. Нормы и методы измерений
ГОСТ Р 51522.1-2011 Совместимость технических
средств электромагнитная. высокочастотные устройства.
средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний
ГОСТ Р 52319-2005 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования
ГОСТ Р 54130-2010 Качество электрической энергии. Термины и определения
Поверка
Поверка осуществляется по докменту МП 209-10-2018 «Контроллеры присоединения ezPAC SA330 (КП SA330). Методика поверки», утвержденному ФГУП «ВНИИМС » 30.01.2018 г.Основные средства поверки:
Установка многофункциональная измерительная OMICRON CMC 256 (регистрационный номер в Федеральном информационном фонде № 26170-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус контроллеров в соответствии с рисунком 1 и на свидетельство о поверке.
Изготовитель
Фирма «SATEC LTD», ИзраильАдрес: Har Hotzvim Science Based Industrial Park, P. O. Box 45022 Jerusalem 91450, Israel
Web-сайт: www.satec-global.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
E-mail: office@vniims.ru
Конструктивно контроллер выполнен в металлическом ударопрочном корпусе. Внешний вид представлен на рисунке 1.
место нанесения
SX- ■
знака поверки
место нанесения
АПК
Л-
.знака утверждения типа
место пломбирования от несанкционированного доступа

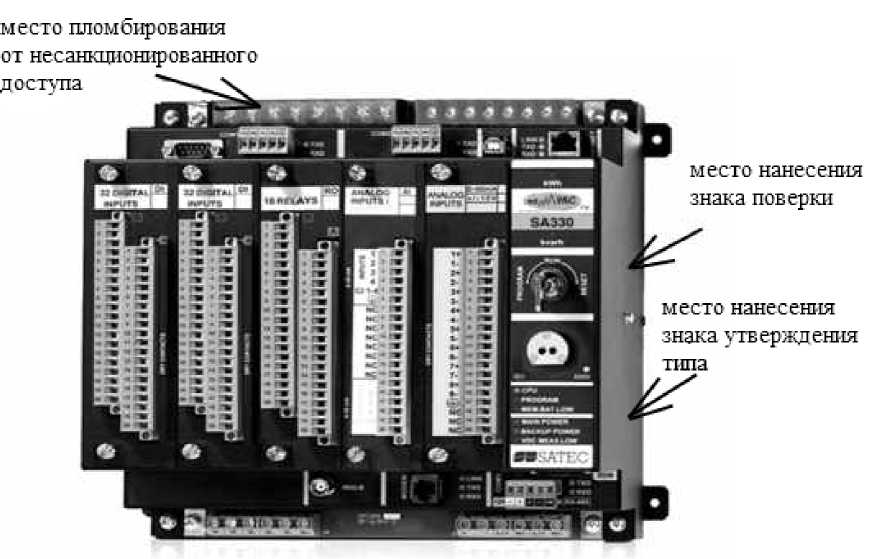

Рисунок 1 - Внешний вид контроллера.
В контроллере SA330 обеспечена полная гальваническая изоляция по входам токов и напряжения. В конструкции применен принцип измерения базирующихся на активных трансформаторах тока. Это позволяет:
-
- увеличить точность измерения;
-
- обеспечить стабильность метрологические характеристик в течение, минимум, 14 лет.
Принцип действия контроллера основан на одновременном измерении мгновенных значений токов и напряжений в каждой из фаз сети. Измерения производятся с помощью быстрого аналого-цифрового преобразователя и производятся с частотой, в 256 раз превосходящей сетевую частоту. Информация о мгновенных значениях величин поступает в микропроцессор, где вычисляются параметры качества электроэнергии. Запись выбранных для регистрации параметров производится во внутреннюю память прибора, информация из которой может быть выведена через цифровой последовательный интерфейс для дальнейшей обработки или хранения. Выбор регистрируемых параметров, режимов измерений и прочие настройки прибора могут производиться дистанционно, через цифровой последовательный интерфейс, а также с помощью кнопок управления. Предусмотрена возможность подключения дополнительного модуля дистанционного внешнего дисплея или светодиодного графического
модуля. Оба дисплея имеют коммуникационный порт RS-485 и взаимодействуют с контроллером по протоколу Modbus RTU. Внешние дисплеи могут располагаться на
расстоянии до 0,5 км от измерителя.
Контроллер имеет в своем составе порты:
- последовательный оптически изолированный порт RS-232;
- последовательный оптически изолированный порт (2 шт.) RS-422/RS-485; скорость передачи: до 115,200 бит в секунду; поддерживаемые протоколы: Modbus RTU/ASCII, DNP 3.0;
- последовательный оптически изолированный порт RS-485 с напряжением питания 12 В постоянного тока для RDM; скорость передачи: до 115,200 бит в секунду; поддерживаемые протоколы: Modbus RTU/ASCII, DNP 3.0;
- порт USB 1.1; тип провода - стандартный кабель USB, максимальная длина 2 м; поддерживаемые протоколы - Modbus RTU;
- 2 порта Ethernet (порт 10Base-T); поддерживаемые протоколы : Modbus TCP (Port 502), DNP 3.0/TCP (Port 20000), МЭК 61850, включая MMS, SNTP и GOOSE ;
-
- порт модема: внутренний модем 56K; тип разъема - RJ11; поддерживаемые протоколы: Modbus RTU/ASCII, DNP 3.0;
-
- инфракрасный порт: скорость передачи: до 115,200 бит в секунду; поддерживаемые протоколы - Modbus RTU/ASCII, DNP 3.0;
-
- оптически изолированный порт IRIG-B; рекомендованный кабель: 51Ом с - RG58A/U (Belden 8219 или эквивалентный), разъем TNC; рекомендованный генератор кода времени GPS: Masterclock GPS-200A. Также существует возможность синхронизации времени через SNTP и ипульсами PPS и PPM на дискретные входы прибора.
Память регистрации: стандартная память 256 Мбайт.
Возможности контроллера:
-
- 9 быстродействующих регистраторов формы аналоговых сигналов (одновременная запись 4-канального переменного тока, 4-канального напряжения и постоянного напряжения и 64 каналов для дискретных входов, записываемые на одну диаграмму, выбираемый коэффициент дискретизации 32, 64,128 или 256 точек на цикл; 20 циклов, предшествующих событию, разрешение 1 мс для цифровых входов, до 3-х минут непрерывной записи при наличии встроенной памяти объёмом 256 Мбайт с дискретизацией 32 измерения на цикл).
-
- программируемый контроллер (64 программируемые установки управления, логика ИЛИ/И, программируемые пороги и задержки, релейное управление, управляемая событиями запись данных, оперативные блокировки согласно стандарту МЭК61850).
-
- контроль качества электроэнергии согласно ГОСТ13109-97, ГОСТ Р 54149-2010, EN50160.
- учет электроэнергии, класс точности 0,2S (по ГОСТ 31819.22-2012), многотарифная система учета энергии, возможность учета импульсов энергии от внешних приборов.
-
- анализатор гармоник (полный гармонический анализ до 63-й гармоники, направление гармоник, мощности гармоник, симметричные составляющие).
-
- 64 счетчика для подсчета импульсов от внешних источников и внутренних событий.
-
- 16 программируемых таймеров от половины цикла до 24 часов для периодической записи и для переключений в запрограммированное время.
-
- встроенные часы, календарь, возможность синхронизации времени через коммуникации или порт IRIG-B, с точностью 1 мсек; точность встроенных часов: максимальная ошибка не более 15 секунд в месяц при +25 °C.
-
- встроенный резервный источник питания.
Обозначение «SA300» является обозначением всей серии измерителей, представленной тремя версиями: SA310, SA320, SA330. Метрологические характеристики всех версий одинаковы, за исключением того, что у SA 330 увеличено число входов по току - для каждой фазы добавлен токовый вход с номиналом 10 А и максимальным током 20 А (таблица 2). Все версии оснащены программируемыми релейными выходами для выдачи сигналов управления электрическими цепями.
Место пломбирования от несанкционированного доступа показано стрелкой на рисунке 1. Также могут пломбироваться дополнительные модули контроллера.
Таблица 8 -
Наименование |
Обозначение |
Количество |
Контроллер присоединения |
ezPAC SA330 (КП SA330) |
1 шт. |
Комплект принадлежностей |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
МП 209-10-2018 |
1 экз. |
Протокол заводской метрологической поверки |
1 экз. | |
Паспорт |
1 экз. |
