Номер по Госреестру СИ: 34868-07
34868-07 Приборы для измерений показателей качества и учета электрической энергии
(PM172E, RPM072E, PM172EH, EDL172EHXR, PM175, EDL175XR, PM296, PNA296)
Назначение средства измерений:
Приборы для измерений показателей качества и учета электрической энергии PM172E, RPM072E; PM172EH, EDL172EHXR; PM175, EDL175XR; PM296, PNA296 (далее - анализаторы) предназначены для измерения и регистрации основных параметров электрической энергии в однофазных двухпроводных, трехфазных трёх- и четырёхпроводных электрических сетях с номинальной частотой 50 Гц и 60 Гц.
Внешний вид.
Приборы для измерений показателей качества и учета электрической энергии
Рисунок № 1
Внешний вид.
Приборы для измерений показателей качества и учета электрической энергии
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.09.2022
Номер записи - 121441
ID в реестре СИ - 343841
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет, с 2014 г. 14 лет
Наличие периодической поверки - Да
Модификации СИ
РМ172Е-Н, РМ172Е-N, РМ 175 "SATEC", РМ 175, Прибор для измерений показателей качества и учета электричес, нет данных , нет, Без модификации, RРМ072E-N-U-5-50HZ-ACDC, RPM072E, PM175, EDL175XR, PM175, PM172EH-N, PM172EH, PM172E, RPM072E; PM172EH, EDL172EHXR; PM175, EDL175XR; PM296, PNA296, PM172E, RPM072E, PM172EH, EDL172EHXR, PM175, EDL175XR, PM296, PNA296, PM172E, EDL175XR, -,
Производитель
Изготовитель - Фирма "Satec Ltd."
Страна - ИЗРАИЛЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Статистика
Кол-во поверок - 2495
Выдано извещений - 5
Кол-во периодических поверок - 394
Кол-во средств измерений - 489
Кол-во владельцев - 28
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 4914 дн.
Приказы РСТ, где упоминается данный тип СИ
№2189 от 2022.09.01 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№1994 от 2017.09.22 О продлении срока действия свидетельств об утверждении типа средств измерений
№1134 от 2016.08.19 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Пуль-Яха"
№1913 от 2023.09.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Наличие аналогов СИ: Приборы для измерений показателей качества и учета электрической энергии (PM172E, RPM072E, PM172EH, EDL172EHXR, PM175, EDL175XR, PM296, PNA296)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
34868-07 Приборы для измерений показателей качества и учета электрической энергии (PM172E, RPM072E, PM172EH, EDL172EHXR, PM175, EDL175XR, PM296, PNA296) Фирма "Satec Ltd." (ИЗРАИЛЬ ) |
60404-15 Анализаторы спектра (СК4М-18) АО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
|
34868-07 Приборы для измерений показателей качества и учета электрической энергии (PM172E, RPM072E, PM172EH, EDL172EHXR, PM175, EDL175XR, PM296, PNA296) Фирма "Satec Ltd." (ИЗРАИЛЬ ) |
60431-15 Приборы щитовые цифровые электроизмерительные многофункциональные параметров и показателей качества электроэнергии (ЩМК96, ЩМК120) ОАО "Электроприбор" (РОССИЯ г.Чебоксары) |
Все средства измерений ОАО "Электроприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15354-96 01.06.2001 |
Приборы переменного тока, PowerMeter 290H Фирма "Satec Ltd." (ИЗРАИЛЬ ) |
1 год | |
|
34868-07 22.09.2022 |
Приборы для измерений показателей качества и учета электрической энергии, PM172E, RPM072E, PM172EH, EDL172EHXR, PM175, EDL175XR, PM296, PNA296 Фирма "Satec Ltd." (ИЗРАИЛЬ ) |
ОТ |
8 лет, с 2014 г. 14 лет |
|
39235-08 01.12.2013 |
Счетчики многофункциональные и анализаторы качества электрической энергии, ExpertMeter 720 (EM 720) Фирма "Satec Ltd." (ИЗРАИЛЬ ) |
ОТ |
8 лет |
|
39235-13 09.07.2023 |
Счетчики многофункциональные и анализаторы качества электрической энергии, ExpertMeter 720 (EM 720) Фирма "Satec Ltd." (ИЗРАИЛЬ ) |
ОТ |
8 лет, с 2014 г. 14 лет |
|
57414-14 05.04.2024 |
Приборы для измерений показателей качества и учета электрической энергии, SATEC PM180 Фирма "Satec Ltd." (ИЗРАИЛЬ ) |
14 лет | |
|
57630-14 10.06.2019 |
Устройства для измерений параметров электроэнергии и автоматизации подстанций, ezPAC SA 300 (версии ezPAC SA 310, ezPAC SA 320, ezPAC SA 330) Фирма "Satec Ltd." (ИЗРАИЛЬ ) |
ОТ |
14 лет |
|
69679-17 11.12.2022 |
Платы SATEC HACB для калибровки и поверки счетчиков электрической энергии, BFM II Фирма "Satec Ltd." (ИЗРАИЛЬ ) |
ОТ МП |
5 лет |
|
72895-18 26.10.2024 |
Контроллеры присоединения, ezPAC SA330 (КП SA330) Фирма "Satec Ltd." (ИЗРАИЛЬ ) |
ОТ МП |
8 лет |
|
73507-18 14.12.2023 |
Счетчики электрической энергии, BFM II Фирма "Satec Ltd." (ИЗРАИЛЬ ) |
ОТ МП |
8 лет |
Кто поверяет Приборы щитовые цифровые электроизмерительные многофункциональные параметров и показателей качества электроэнергии (ЩМК96, ЩМК120)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 121 | 0 | 89 | 3 | 100 | 0 | 89 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 5 | 0 | 5 | 2 | 5 | 0 | 5 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| Филиал АО «Концерн Росэнергоатом» - Курская атомная станция (1744) | 39 | 3 | 2 | 37 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 28 | 4 | 24 | 0 | 27 | 4 | 23 | ||
| Филиал АО «Концерн Росэнергоатом» - Белоярская атомная станция (1744) | 44 | 0 | 44 | 0 | 43 | 0 | 43 | |||
| ФБУ «Череповецкий ЦСМ» (49) | РСТ | 458 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 545 | 11 | 377 | 61 | 0 | 470 | 370 | 61 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 3 | 0 | 0 | 0 | 3 | 0 | 0 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 19 | 0 | 0 | 0 | 19 | 0 | 0 | ||
| ФБУ "КАБАРДИНО-БАЛКАРСКИЙ ЦСМ" (RA.RU.311487) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 18 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Комплект-Сервис" (RA.RU.310467) | 81 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭНЕРТЕСТ" (RA.RU.311723) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ЦСМ в г. Череповце Вологодской области" (RA.RU.311504) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311327) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 81 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 864 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| Филиал АО "Концерн Росэнергоатом""Кольская атомная станция" (1744) | 18 | 0 | 18 | 0 | 18 | 0 | 18 | |||
| ООО ИЦ МИТ (RA.RU.312147) | 77 | 0 | 77 | 0 | 77 | 0 | 77 | |||
| ООО"ТРАНСНЕФТЬ - ВОСТОК" (RA.RU.311618) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Приборы щитовые цифровые электроизмерительные многофункциональные параметров и показателей качества электроэнергии (ЩМК96, ЩМК120)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
15999 | 10809 |
|
ФБУ Вологодский ЦСМ Вологодская область |
2609 | 10809 |
|
ФБУ Кабардино-Балкарский ЦСМ Кабардино-Балкарская Республика |
415 | 10809 |
|
ФБУ Пензенский ЦСМ Пензенская область |
6324 | 10809 |
|
ФБУ Ростовский ЦСМ Ростовская область |
19267 | 10809 |
Программное обеспечение
Программное обеспечение анализаторов записано в память микропроцессора и с помощью пароля защищено от несанкционированного вмешательства, приводящего к искажению результатов измерений. Идентификационные данные программного обеспечения приборов для измерений показателей качества и учета электрической энергии PM172E, RPM072E; PM172EH, EDL172EHXR; PM175, EDL175XR; PM296, PNA296 представлены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения приборов для измерений показателей качества и учета электрической энергии PM172E, RPM072E; PM172EH, EDL172EHXR; PM175, EDL175XR; PM296, PNA296
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
№ версии ПО |
Цифровой идентификатор про граммного обеспечения (контрольная сумма) |
Алгоритм вычисления идентификатора ПО |
|
ПО приборов для измерений показателей качества и учета электрической энергии PM172E, RPM072E, PM172EH, EDL172EHXR, PM175, EDL175XR, PM296, PNA296 |
PM175_25.10. 9_F99D |
25.10.9 |
F99D |
Отсутствует |
Защита программного обеспечения СИ от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «А».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в виде наклейки на переднюю поверхность корпуса анализатора, а также типографским методом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриборы для измерений показателей качества и учета электрической энергии PM172E, RPM072E; PM172EH, EDL172EHXR; PM175, EDL175XR; PM296, PNA296. Руководство пользователя.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для измерений показателей качества и учета электрической энергии PM172E, RPM072E; PM172EH, EDL172EHXR; PM175, EDL175XR; PM296, PNA296
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 "Приборы и измерительные преобразователи цифровые напряжения, тока, сопротивления. Общие технические условия и методы испытаний”;
ГОСТ Р 52323-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики активной энергии классов точности 0,2S и 0,5S»; ГОСТ Р 54149-2010 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии»;
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 34868-07: «Приборы для измерений показателей качества и учета электрической энергии PM172E, RPM072E; PM172EH, EDL172EHXR; PM175, EDL175XR; PM296, PNA296. Методика поверки», утверждённым ФГУП «ВНИИМС» в 2007 году.
Основное оборудование, необходимое для поверки: калибратор переменного напряжения и тока многофункциональный Fluke 5720 или аналогичный с погрешностью не хуже 0,06 %; счетчик эталонный многофункциональный с погрешностью не хуже 0,1 %.
Изготовитель
Фирма «SATEC LTD», Израиль.
Адрес: Har Hotzvim Science Based Industrial Park, P. O. Box 45022 Jerusalem 91450, Israel
Конструктивно анализатор выполнен в ударопрочном пылезащитном корпусе и представляет собой портативный цифровой прибор, внешний вид которого представлен на рисунке 1.

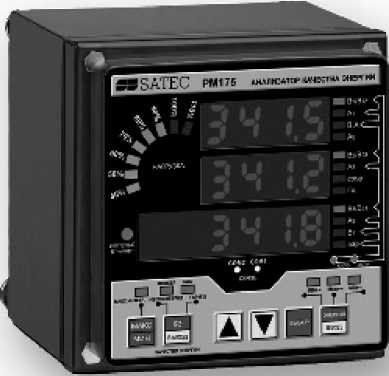

Рисунок 1 - Внешний вид анализатора PM175
Принцип действия анализаторов основан на одновременном измерении мгновенных значений токов и напряжений в каждой из фаз сети. Измерения производятся с помощью быстрого аналого-цифрового преобразователя и производятся с частотой, многократно превосходящей сетевую частоту. Информация о мгновенных значениях величин поступает в микропроцессор, где вычисляются параметры качества электроэнергии. Запись выбранных для регистрации параметров производится во внутреннюю память прибора, информация из которой может быть выведена через цифровой последовательный интерфейс для дальнейшей обработки или хранения. Выбор регистрируемых параметров, режимов измерений и прочие настройки прибора могут производиться дистанционно, через цифровой последовательный интерфейс, а также с помощью кнопок управления. Анализаторы имеют порты коммуникации RS232/RS422/RS485, телефонный модем, Ethernet (TCP/IP), PROFIBUS. Анализаторы оснащены светодиодными индикаторами (дисплеями), которые в зависимости от модификации имеют от 3 до 11 окон и от 55 до 134 страниц. Система учета электроэнергии является многотарифной. Принцип действия всех перечисленных выше приборов одинаков, модели отличаются друг от друга программным обеспечением и наличием различных портов для коммуникации и управляющих сигналов.
В таблице 1 указаны величины, которые могут измеряться различными моделями анализаторов.
Таблица 1 - Измерительные возможности различных моделей
|
величина |
PM172E, RPM072E |
PM172EH, EDL172EHXR |
PM175, EDL175XR |
PM296, PNA296 |
|
Ток |
+ |
+ |
+ |
+ |
|
Напряжение |
+ |
+ |
+ |
+ |
|
Частота |
+ |
+ |
+ |
+ |
|
Коэф.мощн. |
+ |
+ |
+ |
+ |
|
Активная мощность |
+ |
+ |
+ |
+ |
|
Реактивная мощность |
+ |
+ |
+ |
+ |
|
Полная мощность |
+ |
+ |
+ |
+ |
|
Активная энергия |
+ |
+ |
+ |
+ |
|
Реактивная энергия |
+ |
+ |
+ |
+ |
|
Полная энергия |
+ |
+ |
+ |
+ |
|
КИС тока и напряжения |
+ |
+ |
+ |
+ |
|
Амплитуды гармоник |
До 40-й |
До 40-й |
До 63-й | |
|
Коэф.гармоник |
+ |
+ |
+ | |
|
Сдвиг фаз |
+ |
+ |
+ | |
|
Постоянное напряжение |
+ | |||
|
Дополнительный ток |
+ | |||
|
Вольтчасы |
+ | |||
|
Амперчасы |
+ |
Все модели оснащены программируемыми релейными выходами для выдачи сигналов управления электрическими цепями. Возможности разных моделей и модификаций анализаторов в части управления параметрами электрических цепей различны.
Схема пломбирования анализатора от несанкционированного доступа приведена на рисунке 2.
Рисунок 2 - Места пломбирования от несанкционированного доступа, показаны стрелками
Основные метрологические и технические характеристики анализаторов приведены в таблицах 3 и 4.
Таблица 3 - Основные метрологические характеристики
|
величины |
Предельные значения |
Номинальные значения |
Пределы допускаемой основной относительной погрешности |
|
Линейное напряжение (для каждой из трех фаз), В |
3 х 800 или 3 х 144 |
3 х 690 или 3 х 120 |
± 0,2 % |
|
Ток, А |
2 или 10 |
1 или 5 |
± 0,2 % |
|
Ток нейтрали |
2-200 % полной шкалы |
Ном. ток входного трансф. |
± 0,5 % |
|
Частота, Гц |
45-65 |
50, 60 |
0,02 % |
|
Коэффициент мощности при токе более 2 % номинала |
От -1 до +1 |
0,2 % для диапазонов от 0,5 до 1,0 и от -1 до -0,5 | |
|
Активная мощность, ток 2-200 % номинала, cosф > 0,5; потребление/генерация |
Класс 0.2S по ГОСТ Р 52323-2005 (IEC 62053- 22:2003) |
± 0,2 % | |
|
реактивная мощность, ток 2-200 % номинала, cosф < 0,9; потребление/генерация |
± 0,3 % | ||
|
полная мощность, ток 2-200 % номинала, cosф > 0,5; потребление/генерация |
± 0,2 % | ||
|
Активная энергия, (ток 2-200 % номинала), cosф > 0,5; потребление/генерация |
± 0,2 % | ||
|
реактивная энергия, (ток 2-200 % номинала), cosф < 0,9; потребление/генерация |
± 0,3 % | ||
|
Полная энергия, (ток 2-200 % номинала), cosф > 05; потребление/генерация |
± 0,2 % | ||
|
Коэф. искажения синусоидальности тока и напряжения относительно основной гармоники, ток и напряжение >10 % номинала (только для PM и EDL 172EH, 175, 296) |
0-100 % гарантии точности > 1 % ном. |
100 % |
± 2 % |
|
величины |
Предельные значения |
Номинальные значения |
Пределы допускаемой основной относительной погрешности |
|
Коэф. искажения синусоидальности тока относительно номинального тока, при токе > 10 % номинала (только PM и EDL 172EH, 175, 296) |
0-100 гарантии точности > 1% ном. |
100 |
± 1,5 % |
|
Вольтчасы (только PM 296/PNA 296) |
± 0,2 % | ||
|
Амперчасы (только PM 296/PNA 296) |
± 0,2 % | ||
|
Постоянное напряжение (только PM 296/PNA 296) |
1-100 % ном. |
20,100, 300 В |
± 0,1 % |
Погрешности измерений для напряжения, тока, мощности и энергии даны для температурного интервала от + 20 °C до + 26 °C. За пределами этого интервала дополнительная погрешность измерения тока и напряжения составляет 0,005 % /К, мощности и энергии - 0,01 % / К.
Таблица 4 - Основные технические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, °С Температура хранения, °С |
от - 20 до + 60 от - 25 до + 80 |
|
Относительная важность, % |
от 0 до 95 без конденсата |
|
Габаритные размеры (длина х ширина х глубина), мм и масса: PM172E, RPM072E; PM172EH, EDL172EHXR; PM175, EDL175XR PM296, PNA296 |
127 х 127 х 127; масса не более 1,23кг 280 х 185 х 85; масса не более 2,65кг |
