Конструктивно измеритель выполнен в металлическом ударопрочном корпусе и представляет собой прибор, внешний вид которого представлен на рисунке 1.

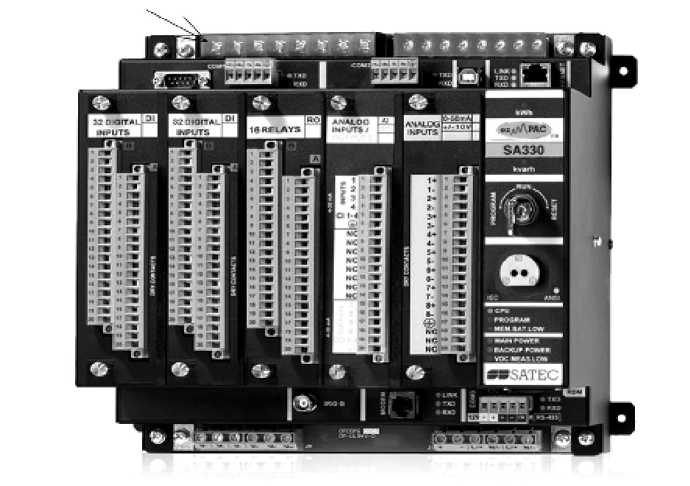

Рисунок 1 - Внешний вид измерителя ezPAC SA 300, версия ezPAC SA 330. Стрелкой отмечено место пломбирования. Также могут пломбироваться дополнительные модули прибора.

Принцип действия контроллера основан на одновременном измерении мгновенных значений токов и напряжений в каждой из фаз сети. Измерения производятся с помощью быстрого аналого-цифрового преобразователя и производятся с частотой, в 256 раз превосходящей сетевую частоту. Информация о мгновенных значениях величин поступает в микропроцессор, где вычисляются параметры качества электроэнергии. Запись выбранных для регистрации параметров производится во внутреннюю память прибора, информация из которой может быть выведена через цифровой последовательный интерфейс для дальнейшей обработки или хранения. Выбор регистрируемых параметров, режимов измерений и прочие настройки прибора могут производиться дистанционно, через цифровой последовательный интерфейс, а также с помощью кнопок управления. Предусмотрена возможность подключения дополнительного модуля дистанционного внешнего дисплея или светодиодного графического модуля. Оба дисплея имеют коммуникационный порт RS-485 и

Лист № 2 Всего листов 7 взаимодействуют с измерителем ezPAC SA 300 по протоколу Modbus RTU. Внешние дисплеи могут располагаться на расстоянии до 0,5 км от измерителя.

Коммуникационные порты:

- последовательный оптически изолированный порт RS-232;

- последовательный оптически изолированный порт (2 шт .) RS-422/RS-485; скорость передачи: до 115,200 бит в секунду; поддерживаемые протоколы: Modbus RTU/ASCII, DNP 3.0;

- последовательный оптически изолированный порт RS-485 с напряжением питания 12 В постоянного тока для RDM; скорость передачи: до 115,200 бит в секунду; поддерживаемые протоколы: Modbus RTU/ASCII, DNP 3.0;

- порт USB 1.1; тип провода - стандартный кабель USB, максимальная длина 2 м ; поддерживаемые протоколы - Modbus RTU;

- 2 порта Ethernet (порт 10Base-T); поддерживаемые протоколы : Modbus TCP (Port 502), DNP 3.0/TCP (Port 20000), МЭК61850, включая MMS, SNTP и GOOSE;

• - порт модема: внутренний модем 56K; тип разъема - RJ11; поддерживаемые протоколы: Modbus RTU/ASCII, DNP 3.0;

• - инфракрасный порт: скорость передачи: до 115,200 бит в секунду; поддерживаемые протоколы - Modbus RTU/ASCII, DNP 3.0;

• - оптически изолированный порт IRIG-B; рекомендованный кабель: 51Ом с -RG58A/U (Belden 8219 или эквивалентный), разъем TNC; рекомендованный генератор кода времени GPS: Masterclock GPS-200A. Также существует возможность синхронизации времени через SNTP и ипульсами PPS и PPM на дискретные входы прибора.

Память регистрации: стандартная память 256 Мбайт.

Возможности контроллера:

• - 9 или 13 быстродействующих регистраторов формы аналоговых сигналов (одновременная запись 4/8-канального переменного тока, 4-канального напряжения и постоянного напряжения и 64 каналов для дискретных входов, записываемые на одну диаграмму, выбираемый коэффициент дискретизации 32, 64,128 или 256 точек на цикл; 20 циклов, предшествующих событию, до 3-х минут непрерывной записи при наличии 256 МБ встроенной памяти с дискретизацией 32 измерения на цикл).

• - программируемый контроллер (64 программируемые установки управления, логика ИЛИ/И, программируемые пороги и задержки, релейное управление, управляемая событиями запись данных, оперативные блокировки согласно стандарту МЭК61850).

• - контроль качества электроэнергии согласно ГОСТ13109-97, ГОСТ Р 54149-2010, EN50160.

• - учет электроэнергии, класс точности 0,2S, многотарифная система учета энергии, возможность учета импульсов энергии от внешних приборов.

• -  анализатор гармоник (полный гармонический анализ до 63-й гармоники, направление гармоник, мощности гармоник, симметричные составляющие).

• - 64 счетчика для подсчета импульсов от внешних источников и внутренних событий.

• - 16 программируемых таймеров от цикла до 24 часов для периодической записи и для переключений в запрограммированное время.

- встроенные часы, календарь, возможность синхронизации времени через коммуникации или порт IRIG-B с точностью 1 мс.

• - встроенный резервный источник питания.

Обозначение «ezPAC SA 300» является обозначением всей серии измерителей, представленной тремя версиями: ezPAC SA 310, ezPAC SA 320, ezPAC SA 330. Метрологические характеристики всех версий одинаковы, за исключением того, что у ezPAC SA 330 увеличено число входов по току - для каждой фазы добавлен токовый вход с

номиналом 10 А и максимальным током 20 А. Все версии оснащены программируемыми релейными выходами для выдачи сигналов управления электрическими цепями. Измеритель может быть оснащен дополнительным модулем аналоговых входов/выходов.

Модуль имеет четыре токовых выхода и 4 токовых входа с временем обновления значений выходного тока 40 мс, характеристики выходных сигналов могут быть выбраны потребителем из следующих возможных вариантов:__________________________________

В комплект поставки входят :

- измеритель ezPAC SA 310/320/330                  - 1шт .;

- руководство по установке и эксплуатации           - 1 шт .;

- CD с инструкциями в электронном виде            - 1шт .;

- паспорт                                             - 1шт .;

- протокол заводской метрологической проверки      - 1шт .;

- кабель USB /232                                  - 1 шт .;

- методика поверки                                - 1 шт .

Основные метрологические и технические характеристики измерителей приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики
