Номер по Госреестру СИ: 39094-13
39094-13 Теплосчетчики многоканальные
(ТС-11)
Назначение средства измерений:
Теплосчетчики многоканальные ТС-11 (в дальнейшем - теплосчетчики) предназначены для измерений отпущенной источником или полученной потребителем тепловой энергии, массы и других параметров теплоносителя в водяных системах теплоснабжения при давлении от 0,1 до 1,6 МПа с удельной электропроводностью теплоносителя от 1-10-3 до 10 См/м) на предприятиях тепловых сетей, тепловых пунктах у потребителей тепловой энергии.
![Внешний вид. Теплосчетчики многоканальные, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2018-39094-13-1_files/2018-39094-13-1-1.jpg)
Внешний вид.
Теплосчетчики многоканальные
Рисунок № 1
![Внешний вид. Теплосчетчики многоканальные, http://oei-analitika.ru рисунок № 2](../kurilka/type_si_html/2018-39094-13-1_files/2018-39094-13-1-2.jpg)
Внешний вид.
Теплосчетчики многоканальные
Рисунок № 2
![Внешний вид. Теплосчетчики многоканальные, http://oei-analitika.ru рисунок № 3](../kurilka/type_si_html/2018-39094-13-1_files/2018-39094-13-1-3.png)
Внешний вид.
Теплосчетчики многоканальные
Рисунок № 3
![Внешний вид. Теплосчетчики многоканальные, http://oei-analitika.ru рисунок № 4](../kurilka/type_si_html/2018-39094-13-1_files/2018-39094-13-1-4.jpg)
Внешний вид.
Теплосчетчики многоканальные
Рисунок № 4
Программное обеспечение
Программное обеспечение, записанное в микроконтроллер ТВ-11, производит обработку данных, поступающих от датчиков, и вывод результатов измерений на табло.
Запись программного обеспечения в микроконтроллер осуществляется через технологический разъем, находящийся внутри электронного блока ТВ, и при выходе из производства пломбируется ОТК и поверителем согласно рис. 3. Конструкция ТВ-11 не допускает каким-либо иным способом запись программного обеспечения в микроконтроллер.
Идентификационные данные программного обеспечения, записанного в ТВ, приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационные наименования ПО |
ЛГФИ.00108-03 |
Номер версии (идентификационный номер) ПО |
Версия 2.4 |
Цифровой идентификатор ПО |
00820339 |
Алгоритм вычисления цифрового идентификатора ПО |
32-х битная сумма всех байт, входящих в файл кода программы |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню "высокий" по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевые панели БИ-1 и ТВ-11 методом фотопечати, на титульном листе паспортов и формуляра - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к теплосчетчикам многоканальным ТС-11
ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия".
ГОСТ Р 51649-2014 "Теплосчетчики для водяных систем теплоснабжения. Общие технические условия".
ГОСТ Р 8.591-2002 "ГСИ Теплосчетчики двухканальные для водяных систем теплоснабжения. Нормирование пределов допускаемой погрешности при измерениях потребленной абонентами тепловой энергии".
ЛГФИ.411739.001 ТУ. Теплосчетчик многоканальный ТС-11. Технические условия
Постановление Правительства РФ № 1034 от 18 ноября 2013 г. О коммерческом учете тепловой энергии, теплоносителя.
Поверка
Поверкаосуществляется по документу ЛГФИ.411739.001 МИ "ГСИ. Теплосчетчик многоканальный ТС-11. Методика поверки", утвержденному ФГУП "ВНИИМС" в октябре 2013 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ 8.510-2002 (диапазон расходов от 0,05 до 300 м3/ч).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

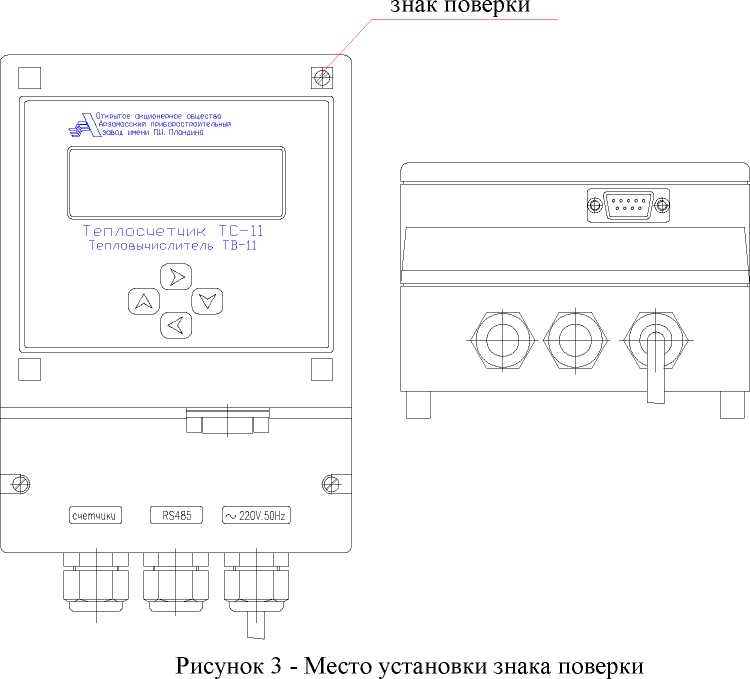

Знак поверки наносится методом давления на пломбу или специальную мастику, а также в соответствующие разделы паспортов составных частей и формуляр теплосчетчика.
Изготовитель
Акционерное общество "Арзамасский приборостроительный завод имени П.И. Пландина" (АО "АПЗ")ИНН 5243001742
Адрес: 607220, г. Арзамас, Нижегородской обл., ул.50 лет ВЛКСМ, дом 8а
Факс: (831-47) 7-95-77, 7-95-26
Web-сайт: www: oaoapz.com
E-mail: apz@oaoapz.com
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Теплосчетчик состоит из отдельных конструктивно законченных составных частей:
-
- блока вычислительного ТВ-11 (далее - ТВ-11);
-
- блоков измерительных БИ-1, БИ-1-1 (в количестве от 1 до 8, далее - БИ-1);
-
- комплекта термопреобразователей сопротивления платиновых и/или отдельных термопреобразователей сопротивления платиновых;
-
- преобразователей давления с токовым выходом (4-20) мА.
Теплосчетчик имеет шесть измерительных каналов тепловой энергии (основных), два дополнительных канала для измерения температуры и давления, два канала для подключения счетчиков-расходомеров с импульсным выходом. По запросу потребителей ТС может комплектоваться датчиком температуры наружного воздуха (ДТЦ).
БИ-1 состоит из электромагнитного первичного преобразователя расхода ППР9-2 и электронного модуля МЭ-1, образующих единый конструктивно законченный блок.
В зависимости от диапазона расходов и погрешности измерений массы БИ-1 имеет два варианта исполнений: А и В. В зависимости от вариантов измерения тепловой энергии предусматривается исполнение БИ-1 без ППР9-2 (измерение только давления и температуры) -БИ-1-1.
К БИ-1 подключаются термопреобразователь сопротивления и преобразователь избыточного давления.
Передача измерительной информации от БИ-1 на ТВ-11 осуществляется по интерфейсу RS-485. Питание БИ-1 осуществляется постоянным напряжением от ТВ-11.
ТВ-11 осуществляет:
-
- прием и обработку информации от БИ-1, БИ-1-1 (максимально с 8 одновременно) и ДТЦ ;
-
- расчет, индикацию параметров на дисплее и их архивирование;
-
- прием и выдачу информации по интерфейсу RS-232 на ЭВМ и принтер.
Навигация по меню осуществляется четырьмя кнопками, находящимися на передней панели ТВ-11.
Теплосчетчик имеет суточный (объемом хранения 2 года) и часовой (объемом хранения 7 месяцев) архивы от текущей даты.
Для выбора варианта расчета тепловой энергии и горячего водоснабжения из существующего списка необходимо открыть клемную крышку, установить переключатель S1 в положение "0". С помощью клавиатуры согласно ЛГФИ.411739.001 РЭ провести настройку тепловычислителя. В случае если схема измерения тепловой энергии отличается от "стандартных" вариантов расчета, то потребитель может добавить новый вариант расчета с помощью сервисной программы VarCalcHot.exe. Переход на новый вариант расчета осуществляется с помощью клавиатуры как описано выше. Изменение варианта расчета при установке переключателя S1 в положении "1" невозможно. При установке переключателя S1 в положение "0" в окне вывода текущей даты и времени выводится символ "g)".
Теплосчетчик позволяет реализовать расчет потребляемой или отпущенной тепловой энергии для различных схем включения (конфигураций) по выбору потребителя. Предусмотрен раздельный учет тепловой энергии на отопление и снабжение горячей водой.
Теплосчетчик позволяет вести учет на четырех независимых узлах теплоснабжения и/или ГВС.
Рабочая среда - холодная и горячая сетевая вода по СНиП 41-02-2003 "Тепловые сети".

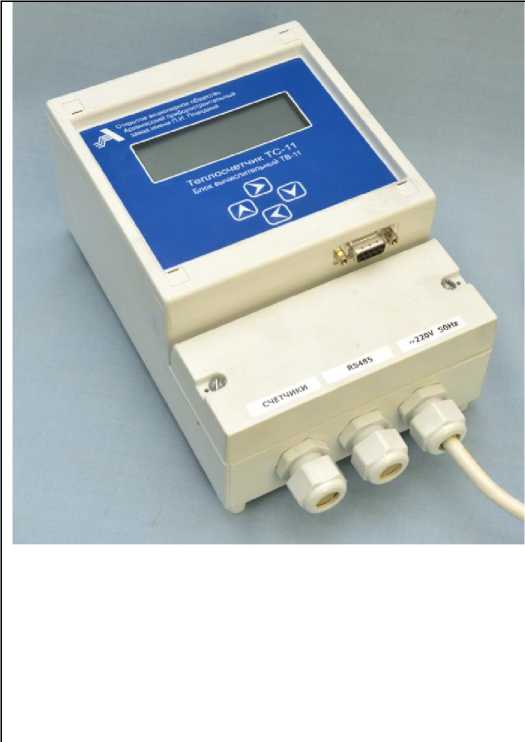

Внешний вид составных частей теплосчетчика и схема их соединения приведены на рисунках 1 и 2 соответственно.
![Внешний вид. Теплосчетчики многоканальные (ТС-11), http://oei-analitika.ru](../kurilka/type_si_html/2018-39094-13-1_files/2018-39094-13-1-1.jpg)
![Внешний вид. Теплосчетчики многоканальные (ТС-11), http://oei-analitika.ru](../kurilka/type_si_html/2018-39094-13-1_files/2018-39094-13-1-2.jpg)

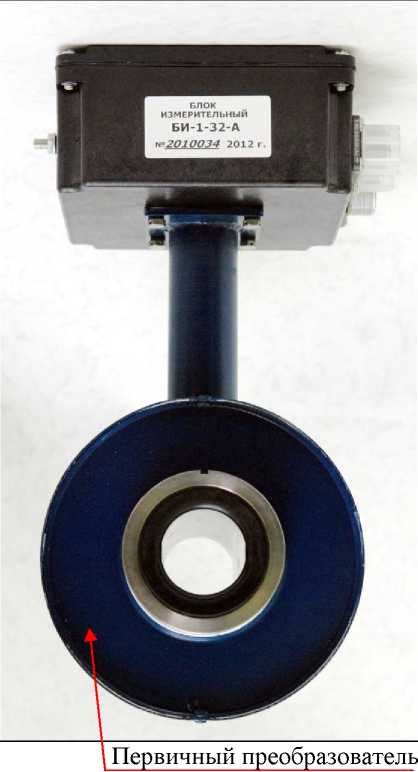

Первичный преобразователь
БЛОК
ИЗМЕРИТЕЛЬНЫЙ
БИ-1-32-А
расхода ППР 9-2
Рисунок 1 - Внешний вид
![Внешний вид. Теплосчетчики многоканальные (ТС-11), http://oei-analitika.ru](../kurilka/type_si_html/2018-39094-13-1_files/2018-39094-13-1-3.png)

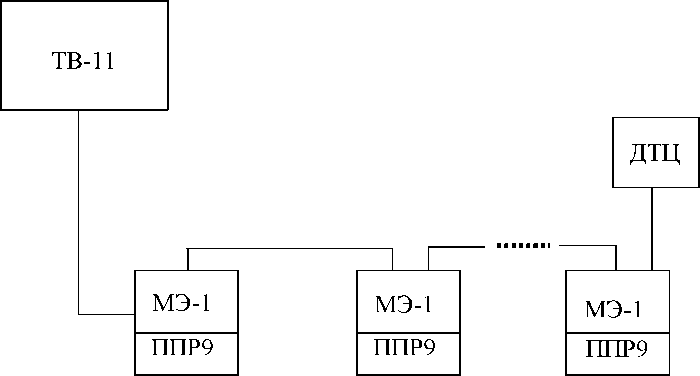

Рисунок 2 - Схема соединения
![Внешний вид. Теплосчетчики многоканальные (ТС-11), http://oei-analitika.ru](../kurilka/type_si_html/2018-39094-13-1_files/2018-39094-13-1-4.jpg)
Таблица 4
Наименование |
Обозначение |
Количество |
Примечание |
1 |
2 |
3 |
4 |
Блок вычислительный ТВ-11 |
ЛГФИ.408835.004-01 |
1 шт. | |
Блок измерительный БИ-1 (БИ-1-1) |
ЛГФИ.407219.006 |
от 1 до 8 шт. |
* |
Комплект термометров платиновых КТПТР (регистрационный № 39145-08) или КТСПР (регистрационный № 41892-09) |
ТУ4211-071-17113168-98 ДДЖ2.821.000 ТУ |
* |
По заказу потребителя |
1 |
2 |
3 |
4 |
Термометр платиновый технический ТПТ (регистрационный № 46155-10) или ТСП (регистрационный № (41750-09) |
ТУ4211-071-17113168-98 ДДЖ2.821.000 ТУ |
* |
По заказу потребителя |
Датчик температуры наружного воздуха ДТЦ |
ЛГФИ.405213.003 |
1 шт. |
По заказу потребителя |
Преобразователь давления измерительный DMP (регистрационный № 56795-14) |
BD SENSORS RUS г. Москва |
* |
По заказу потребителя |
Преобразователь давления измерительный СДВ (регистрационный № 28313-11) |
АГБР.406239.001-30 |
* | |
Преобразователь давления ПД-Р (Госреестр № 40260-11) |
ЦТКА.406222.078 ПС |
* | |
Программа ТС11.ехе |
На сайте | ||
Эксплуатационная документация: | |||
Руководство по эксплуатации |
ЛГФИ.411739.001 РЭ |
1 экз. | |
Методика поверки |
ЛГФИ.411739.001 МИ |
1 экз. | |
Формуляр |
ЛГФИ.411739.001 ФО |
1 экз. | |
БИ-1. Паспорт |
ЛГФИ.407219.005 ПС |
от 1 до 8 экз. |
* |
ТВ-11. Паспорт |
ЛГФИ.408835.004 ПС |
1 экз. |
* - количество определяется потребителем.
1 Значения максимального и минимального расходов теплоносителя , массы и габаритов БИ-1 в зависимости от его исполнения А или В и диаметра условного прохода Ду первичного преобразователя расхода ППР9 приведены в таблице 2.
Таблица 2
Наименование характеристики |
Диаметр условного прохода, мм | |||||||
20 |
32 |
40 |
50 |
80 |
100 |
150 |
200 | |
Расход наименьший Gmin, м3/ч, для исполнения А |
0,057 |
0,114 |
0,180 |
0,288 |
0,720 |
1,135 |
2,88 |
4,50 |
Расход наименьший Gmin, м3/ч, для исполнения В |
0,113 |
0,227 |
0,36 |
0,576 |
1,44 |
2,27 |
5,76 |
9,00 |
Расход наибольший Gmax, м3/ч |
11,3 |
22,68 |
36 |
57,6 |
144 |
226,8 |
576 |
900 |
Масса БИ-1, кг, не более |
3,1 |
4,1 |
4,7 |
5,7 |
10,2 |
12,4 |
15,8 |
23,7 |
Габаритные размеры, мм, не более | ||||||||
диаметр |
125 |
130 |
145 |
152 |
219 |
239 |
356 |
416 |
ширина |
267 |
272 |
287 |
300 |
361 |
381 |
400 |
480 |
высота |
120 |
150 |
150 |
150 |
200 |
250 |
420 |
460 |
Основные метрологические и технические характеристики комплекса приведены в таблице 3
Таблица 3
Наименование |
Значение |
1 |
2 |
Диапазон измеряемых температур в трубопроводах, °С. |
от 3 до 150 |
Диапазон измеряемых разностей температур в подающем и обратном трубопроводах, °С |
от 5 до 145 |
Пределы допускаемой относительной погрешности при измерении массы теплоносителя:
в поддиапазоне расходов от Gmax до Gmax/100, % в поддиапазоне расходов свыше Gmax/100 до Gmax/200,%
в поддиапазоне расходов от Gmax до Gmax/100,% |
±1,0 ±2,0 ±2,0 |
Пределы допускаемой абсолютной погрешности измерений текущей температуры теплоносителя (t), °С |
±(0,25 + 0,005t) |
Пределы допускаемой абсолютной погрешности измерений теплосчетчиком разности температур (At) теплоносителя в трубопроводах, °С |
±(0,20 + 0,005 At) |
Пределы допускаемой относительной погрешности измерений тепловой энергии, в зависимости от разности температур теплоносителя в подающем и обратном трубопроводах (At),%: 5 °С < At < 10 °С 10 °С < At < 20 °С 20 °С < At < 145 °С |
±6 ±4 ±3 |
Пределы допускаемой относительной погрешности измерений текущего времени и времени наработки, % |
±0,01 |
Пределы допускаемой приведенной погрешности теплосчетчика при измерении давления теплоносителя в трубопроводе, где |5д| - модуль предела допускаемой приведенной погрешности измерений используемого в данной комплектации преобразователя давления, % |
±[|^ + 0,5] |
1 |
2 |
Погрешность преобразования импульсного сигнала в канале счетчика -расходомера, ед. мл. разряда в значении измеренного объема, не более Параметры импульсного сигнала: |
± 1 |
частота, Гц |
до 1,0 |
длительность импульса, мс, более |
150 |
напряжение, В, не более |
5 |
Максимальное количество индицируемых на дисплее ТВ-11 разрядов целого числа: -при измерении массы, тепловой энергии и объема теплоносителя, |
10 |
-при измерении объема холодной (горячей) воды (в дополнительных каналах) |
8 |
Питание теплосчетчика: | |
-от сети переменного тока частотой 50±1 Гц., напряжением, В -от встроенной литиевой гальванической батареи напряжением, В (питание микросхемы часов реального времени) |
220-33 3 |
Потребляемая мощность от сети переменного тока при максимальном количестве подключенных составных частей, Вт, не более |
100 |
Режим работы |
непрерывный |
Степень защиты составных частей теплосчетчика от проникновения твердых предметов, пыли и воды по ГОСТ 14254, не ниже |
IP54 |
Условия эксплуатации: - температура окружающего воздуха,°С |
от + 1 до + 40 |
- относительная влажность воздуха при температуре плюс 25°C, % |
до 98 |
- атмосферное давление кПа (мм рт.ст.) |
от 84 до 106,7 (от 630 до 800) |
Масса ТВ-11, кг, не более |
1,1 |
Габаритные размеры ТВ-11, мм, не более | |
- высота |
211 |
- ширина |
131 |
- длина |
94 |
Средняя наработка на отказ при максимальном количестве составных частей с учетом технического обслуживания, ч, не менее |
80000 |
Средний срок службы до списания теплосчетчика или его составных | |
частей, лет, не менее |
12 |
