Номер по Госреестру СИ: 16604-13
16604-13 Расходомеры-счетчики турбинные
(РСТ)
Назначение средства измерений:
Расходомеры-счетчики турбинные РСТ (в дальнейшем - РСТ) предназначены для измерений объема жидких сред с вязкостью до 100 мм2/с в различных технологических процессах, теплоэнергетических установках, стендовом оборудовании при учетных операциях.

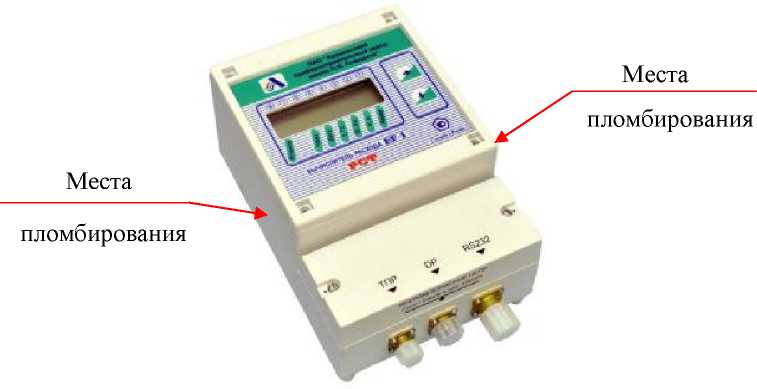

![Внешний вид. Расходомеры-счетчики турбинные, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2018-16604-13_files/2018-16604-13-1.jpg)
Внешний вид.
Расходомеры-счетчики турбинные
Рисунок № 1

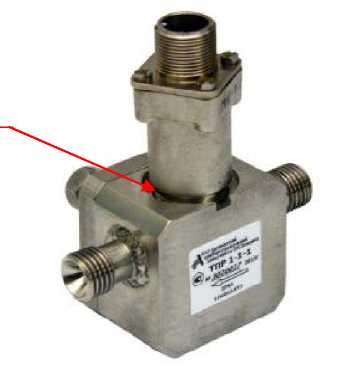

![Внешний вид. Расходомеры-счетчики турбинные, http://oei-analitika.ru рисунок № 2](../kurilka/type_si_html/2018-16604-13_files/2018-16604-13-2.jpg)
Внешний вид.
Расходомеры-счетчики турбинные
Рисунок № 2

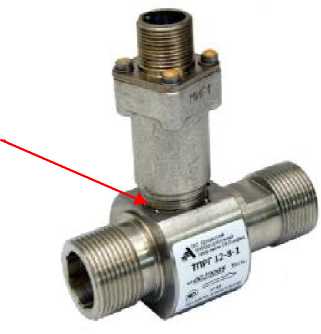

![Внешний вид. Расходомеры-счетчики турбинные, http://oei-analitika.ru рисунок № 3](../kurilka/type_si_html/2018-16604-13_files/2018-16604-13-3.jpg)
Внешний вид.
Расходомеры-счетчики турбинные
Рисунок № 3
Программное обеспечение
.Программное обеспечение, записанное в микроконтроллер вычислителя, проводит обработку данных, поступающих от преобразователя расхода ТПР (ТПРГ), вычисление объема измеряемой среды и вывод результатов измерений на индикацию, формирует часовой и месячный архивы. Микроконтроллер имеет однократно программируемую память и программируется через технологический разъем, расположенной на печатной плате. Защита ПО осуществляется невозможностью перепрограммирования МК без его замены и без нарушения пломбы завода-изготовителя.
Таблица 1 - Идентификационные данные программного обеспечения, записанного в вычислитель.
Наименование программного обеспечения |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
m45.txt |
ЛГФИ.00003 |
версия 4.5 |
229dCA |
24-ти битная сумма всех байт, входящих в файл кода программы |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - "С" согласно МИ 3286-2010.
Лист № 3 Всего листов 6
Знак утверждения типа
Знак утверждения типананосится на лицевую панель вычислителя методом трафаретной печати и на титульный лист паспорта - типографским способом.
ПоверкаПоверкаосуществляется по документу ЛГФИ.407221.008 МИ “ГСИ. Расходомер-счетчик турбинный РСТ. Методика поверки”. Основное поверочное оборудование: - расходомерная установка с погрешностью не более ±0,15 %, диапазон расходов от 0,003 до 140 л/с; - вольтметр универсальный В7-46, измерение напряжения от 5 до 7 В, погрешность не более ±1 %; - частотомер Ф5041, измерение интервалов времени от 10 до 103 с, погрешность не более ±0,1 %.
ИзготовительАкционерное общество «Арзамасский приборостроительный завод имени П.И. Пландина» (АО «АПЗ»)607220, г. Арзамас Нижегородской обл., ул.50 лет ВЛКСМ, дом 8а ИНН 5243001742 Факс: (831-47) 7-95-77, 7-95-26 www: oaoapz.com; E-mail: apz@oaoapz.com Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66; E-mail: office@vniims.ru, www.vniims.ru РСТ состоит из турбинного преобразователя расхода ТПР (Г.р. № 8326-04) (комплектуются магнито - индукционным генератором МИГ) или ТПРМ (Г.р. № 8326-04) (комплектуются усилителем -формирователем УФ) или преобразователя расхода турбинного геликоидного ТПРГ (Г.р. № 23153-08) (в дальнейшем - ТПРГ) и электронного вычислителя расхода ВР-1 (в дальнейшем - вычислитель). Принцип действия РСТ основан на зависимости угловой скорости вращения турбинки от объемного расхода жидкости, протекающей через преобразователь. В результате взаимодействия лопастей вращающейся турбинки с чувствительным элементом на выходе преобразователя формируется электрический сигнал переменного тока, частота которого пропорциональна скорости вращения турбинки. Вычислитель производит прием и обработку сигналов с первичного преобразователя. Вычислитель индицирует следующие параметры измеряемой среды: текущий расход, суммарный объем жидкости за время измерений, архив (почасовое количество измеренной жидкости нарастающим итогом за текущие сутки и 7 предыдущих суток, подточное количество измеренной жидкости, нарастающим шагом за 1 час). Вычислитель выводит информацию из архивов и текущие показатели на внешнюю ЭВМ по интерфейсу RS232. Питание расходомера осуществляется от комплекта автономных источников напряжением 6 В. РСТ выпускается в различных исполнениях, в зависимости от:
Составные части расходомера и места пломбирования и кернения представлены на рисунке. ![]() Места кернения ![]() Места кернения ![]() Преобразователь (в зависимости от заказа) Вычислитель По заказу потребителя поставляется: |
1 шт . 1 шт . |
Монтажный комплект Комплект соединителей или присоединительных кабелей (состав комплекта оговаривается при заказе) Руководство по эксплуатации ЛГФИ.407221.008 РЭ Паспорт ЛГФИ.407221.008 ПС Методика поверки ЛГФИ.407221.008 МИ |
1 компл. 1 компл. 1 шт . 1 шт 1 шт |
Таблица 2
Условное обозначение |
Ду, мм |
Диапазон измеряемых расходов, л/с |
Номинальный расход, л/с |
Максимальное давление измеряемой среды, МПа |
Тип применяемых подшипников, группа (в кавычках) и температура измеряемой среды |
Температура окружающей среды для преобразователя |
РСТ1 |
4 |
0,003 - 0,010 |
0,005 |
С подшипни- | ||
РСТ2 |
0,004 - 0,016 |
0,008 |
ками качения: | |||
РСТ3 |
0,005 - 0,025 |
0,012 |
“1” “2” “3” | |||
РСТ4 |
6 |
0,008 -0,040 |
0,02 |
от минус 200 | ||
РСТ5 |
0,012 - 0,060 |
0,03 |
до плюс 200 °С; | |||
РСТ6 |
0,02 - 0,10 |
0,05 |
40 |
“4” - от минус | ||
РСТ7 |
10 |
0,03 - 0,16 |
0,08 |
60 до плюс 50 °С | ||
РСТ8 |
0,05 - 0,25 |
0,12 |
от минус 60 | |||
РСТ9 |
12 |
0,08 - 0, 40 |
0,2 |
до плюс 200 °С | ||
РСТ10 |
15 |
0,12 - 0,60 |
0,3 | |||
РСТ11 |
0,2 - 1,0 |
0,5 | ||||
РСТ12 |
20 |
0,25 - 1,6 |
0,8 | |||
РСТ13 |
20 |
0,3 - 2,5 |
1,2 |
C подшипниками | ||
РСТ14 |
25 |
0,4 - 4.0 |
2,0 |
скольжения: | ||
РСТ15 |
32 |
0,6 - 6,0 |
3,0 |
20 и 40 |
“1” “2” | |
РСТ16 |
40 |
1,0 - 10,0 |
5,0 |
от минус 60 | ||
РСТ17 |
50 |
1,2 - 16 |
8,0 |
до плюс 200 °С, | ||
РСТ18 |
60 |
2.0 - 25 |
12 | |||
РСТ19 |
80 |
3.0 - 40 |
20 | |||
РСТ20 |
100 |
5,0 - 60 |
30 |
20 | ||
РСТ1М |
4 |
0,003 - 0,010 |
0,005 | |||
РСТ2М |
0,004 - 0,016 |
0,008 | ||||
РСТ3М |
0,005 - 0,025 |
0,012 |
Подшипники | |||
РСТ4М |
6 |
0,008 -0,040 |
0,02 |
качения или | ||
РСТ5М |
0,012 - 0,060 |
0,03 |
скольжения | |||
РСТ6М |
0,02 - 0,10 |
0,05 |
40 | |||
РСТ7М |
10 |
0,03 - 0,16 |
0,08 | |||
РСТ8М |
0,05 - 0,25 |
0,12 | ||||
РСТ9М |
12 |
0,08 - 0, 40 |
0,2 |
“1” “2” | ||
РСТ10М |
15 |
0,12 - 0,60 |
0,3 |
от минус | ||
РСТ11М |
0,2 - 1,0 |
0,5 |
50 до плюс 50 °С | |||
РСТ12М |
20 |
0,25 - 1,6 |
0,8 |
от минус 50 | ||
РСТ13М |
20 |
0,3 - 2,5 |
1,2 |
до плюс 50 °С | ||
РСТ14М |
25 |
0,4 - 4.0 |
2,0 | |||
РСТ15М |
32 |
0,6 - 6,0 |
3,0 |
20 и 40 | ||
РСТ16М |
40 |
1,0 - 10,0 |
5,0 | |||
РСТ17М |
50 |
1,2 - 16 |
8,0 | |||
РСТ18М |
60 |
2.0 - 25 |
12 | |||
РСТ19М |
80 |
3.0 - 40 |
20 | |||
РСТ20М |
100 |
5,0 - 60 |
30 |
20 | ||
РСТ-10Г |
10 |
0,03-0,25 |
0,125 | |||
РСТ-12Г |
12 |
0,05 - 0,45 |
0,225 |
C подшипниками |
Условное обозначение |
Ду, мм |
Диапазон измеряемых расходов, л/с |
Номинальный расход, л/с |
Максимальное давление измеряемой среды, МПа |
Тип применяемых подшипников, группа (в кавычках) и температура измеряемой среды |
Температура окружающей среды для преобразователя |
РСТ-20Г |
20 |
0,16 - 2,5 |
1,25 |
6,3 |
скольжения: “1” “2” от минус 40 до плюс 125 °С, “4” - от минус 40 до плюс 50 °С |
от минус 40 °С до плюс 80 °С |
РСТ-32Г |
32 |
0,4 - 6,0 |
3 | |||
РСТ-40Г |
40 |
0,6 - 10 |
5 | |||
РСТ-50Г |
50 |
0,8 - 16 |
8 | |||
РСТ-80Г |
80 |
2,0 - 40 |
20 | |||
РСТ-100Г |
100 |
3,0 - 60 |
30 | |||
РСТ-150Г |
150 |
7,0-140 |
70 |
Примечание: “1” - неагрессивные смазывающие жидкости; “2” - неагрессивные несмазывающие жидкости; “3” - однофазные криогенные жидкости; “4” - агрессивные жидкости.
Пределы допускаемой относительной погрешности измерений объема, d0, %:
±1,0 - для РСТ с ТПР(ТПРМ) с Ду от 4 до 12 мм;
±0,5 - для остальных модификаций РСТ.
Пределы допускаемой относительной погрешности измерений объемного расхода <\)Ир, %, определяются по формуле
AQ
6Q пр =±(50 + • 100),
изм
где DQд=0,001 л/с-погрешность измерений расхода, обусловленная дискретностью счета;
С)и;м - измеряемое значение расхода, л/с.
Потеря давления на преобразователе РСТ на номинальном расходе не превышает 0,05 МПа (0,5 кгс/см2).
Составные части РСТ не имеют общей оболочки и предназначены для эксплуатации в разных условиях:
-
1) преобразователь - для размещения и эксплуатации во взрывоопасных зонах, в которых возможно образование смесей газов и паров с воздухом, отнесенных к категориям IIA, IIB по ГОСТ Р51330.11-99 групп Т1-Т6 для ТПР (ТПРМ) и группы Т1-Т3 для ТПРГ;
-
2) вычислитель - для размещения вне взрывоопасных зон.
Вид климатического исполнения вычислителя УХЛ4.2 по ГОСТ 15150-69, но при температуре от 5 до 40 °С.
Вид климатического исполнения преобразователя ТПР (ТПРМ) УХЛ1, преобразователя ТПРГ - УХЛ2 по ГОСТ 15150-69, диапазоны температур окружающей среды для различных исполнений преобразователя приведены в таблице.
Длина линии связи между преобразователем и вычислителем по трассе кабеля не более:
а) 50,0 м - для РСТ с индексом “М” в обозначении.
б) 25,0 м - для остальных модификаций РСТ;
Продолжительность непрерывной работы от одного комплекта элементов питания не менее 3-х лет.
Средняя наработка на отказ РСТ не менее 30000 ч.
