Номер по Госреестру СИ: 95304-25
95304-25 Счетчики воды крыльчатые
(СВК)
Назначение средства измерений:
Счётчики воды крыльчатые СВК (далее - счётчики) предназначены для измерений объёма холодной и горячей воды, протекающей в системах холодного и горячего водоснабжения.
Внешний вид.
Счетчики воды крыльчатые

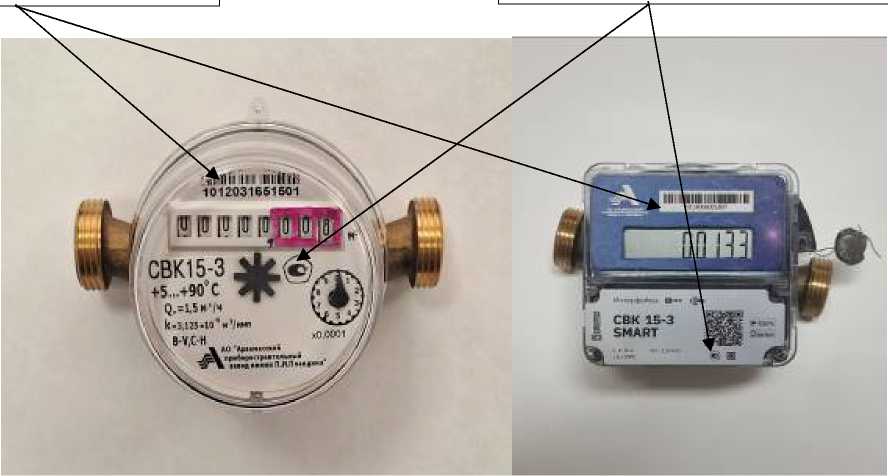

Рисунок № 1
Общие сведения
Дата публикации - 24.04.2025
Срок свидетельства - 23.04.2030
Номер записи - 197079
ID в реестре СИ - 1425285
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ХВС, СВК15-3SMART, СВК-15, CBK 15-3 SMART,
