№309 от 13.02.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31213
О внесении изменений в описание типа на теплосчетчики многоканальные ТС-11
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Госстандарт)
ПРИКАЗ13 февраля 2018 г. № 309
Москва
О внесении изменений в описание типа на теплосчетчики многоканальные ТС-11
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО «АПЗ» от 07 марта 2017 г. № 023-3673 приказываю:
-
1. Внести изменения в описание типа на теплосчетчики многоканальные ТС-11, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 39094-13.
-
2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С.Голубев
Г А
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭН
Сертификат: 00E1036ECOC011E780DAE0071B1B53CD41 Кому выдан; Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «13» февраля 2018 г. №309
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики многоканальные ТС-11
Назначение средства измеренийТеплосчетчики многоканальные ТС-11 (в дальнейшем - теплосчетчики) предназначены для измерений отпущенной источником или полученной потребителем тепловой энергии, массы и других параметров теплоносителя в водяных системах теплоснабжения при давлении от 0,1 до 1,6 МПа с удельной электропроводностью теплоносителя от 1-Ю'3 до 10 См/м) на предприятиях тепловых сетей, тепловых пунктах у потребителей тепловой энергии.
Описание средства измеренийТеплосчетчик состоит из отдельных конструктивно законченных составных частей:
-
- блока вычислительного ТВ-11 (далее - ТВ-11);
-
- блоков измерительных БИ-1, БИ-1-1 (в количестве от 1 до 8, далее - БИ-1);
-
- комплекта термопреобразователей сопротивления платиновых и/или отдельных термопреобразователей сопротивления платиновых;
-
- преобразователей давления с токовым выходом (4-20) мА.
Теплосчетчик имеет шесть измерительных каналов тепловой энергии (основных), два дополнительных канала для измерения температуры и давления, два канала для подключения счетчиков-расходомеров с импульсным выходом. По запросу потребителей ТС может комплектоваться датчиком температуры наружного воздуха (ДТЦ).
БИ-1 состоит из электромагнитного первичного преобразователя расхода ППР9-2 и электронного модуля МЭ-1, образующих единый конструктивно законченный блок.
В зависимости от диапазона расходов и погрешности измерений массы БИ-1 имеет два варианта исполнений: А и В. В зависимости от вариантов измерения тепловой энергии предусматривается исполнение БИ-1 без ППР9-2 (измерение только давления и температуры) -БИ-1-1.
К БИ-1 подключаются термопреобразователь сопротивления и преобразователь избыточного давления.
Передача измерительной информации от БИ-1 на ТВ-11 осуществляется по интерфейсу RS-485. Питание БИ-1 осуществляется постоянным напряжением от ТВ-11.
ТВ-И осуществляет:
-
- прием и обработку информации от БИ-1, БИ-1-1 (максимально с 8 одновременно) и ДТЦ;
-
- расчет, индикацию параметров на дисплее и их архивирование;
-
- прием и выдачу информации по интерфейсу RS-232 на ЭВМ и принтер.
Навигация по меню осуществляется четырьмя кнопками, находящимися на передней панели ТВ-11.
Теплосчетчик имеет суточный (объемом хранения 2 года) и часовой (объемом хранения 7 месяцев) архивы от текущей даты.
Для выбора варианта расчета тепловой энергии и горячего водоснабжения из существующего списка необходимо открыть клемную крышку, установить переключатель S1 в положение ”0". С помощью клавиатуры согласно ЛГФИ.411739.001 РЭ провести настройку теп л о вычислителя. В случае если схема измерения тепловой энергии отличается от "стандартных" вариантов расчета, то потребитель может добавить новый вариант расчета с помощью сервисной программы VarCalcHot.exe. Переход на новый вариант расчета осуществляется с помощью клавиатуры как описано выше. Изменение варианта расчета при установке переключателя S1 в положении "1" невозможно. При установке переключателя S1 в положение "0" в окне вывода текущей даты и времени выводится символ "Э".
Теплосчетчик позволяет реализовать расчет потребляемой или отпущенной тепловой энергии для различных схем включения (конфигураций) по выбору потребителя. Предусмотрен раздельный учет тепловой энергии на отопление и снабжение горячей водой.
Теплосчетчик позволяет вести учет на четырех независимых узлах теплоснабжения и/или ГВС.
Рабочая среда - холодная и горячая сетевая вода по СНиП 41-02-2003 "Тепловые сети".

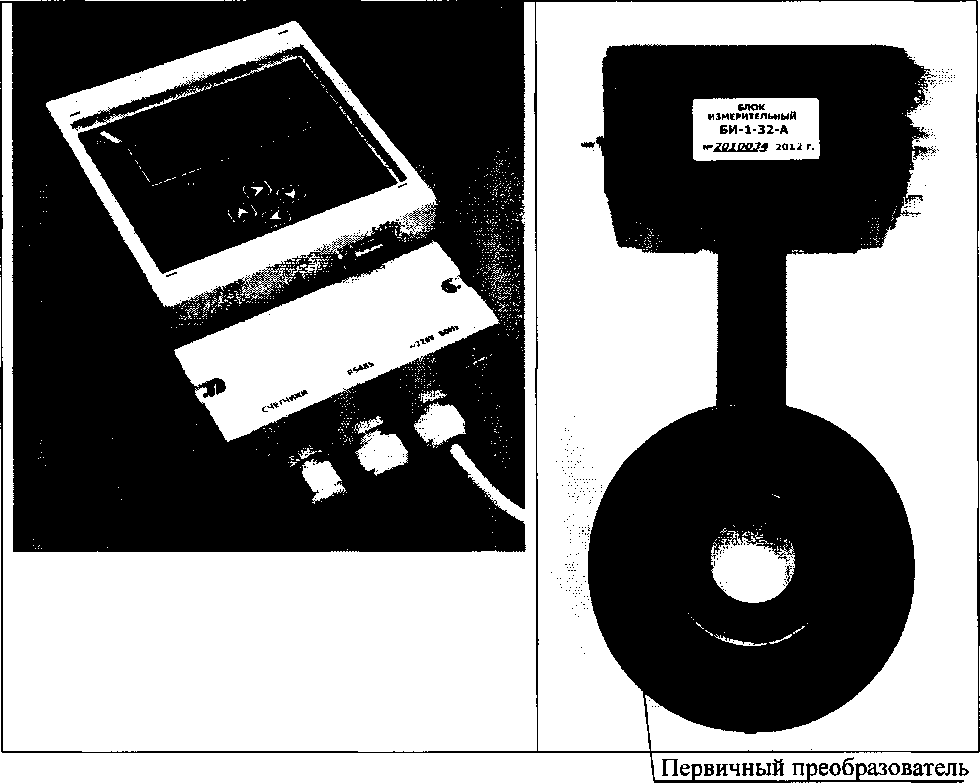

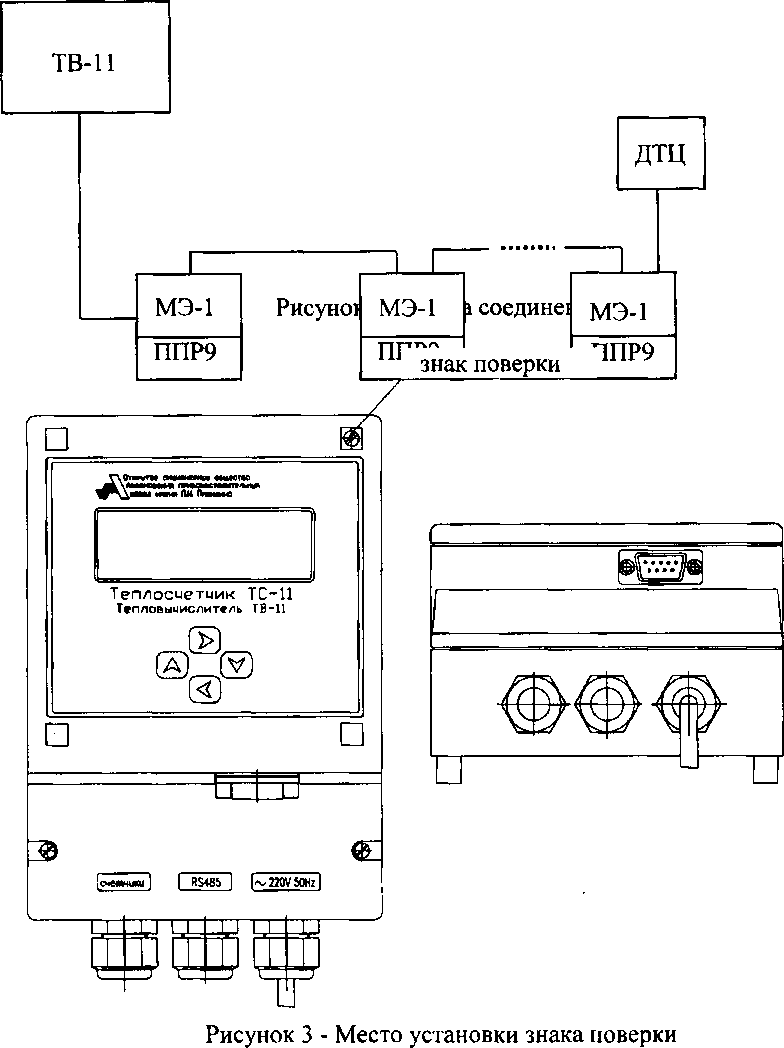

Внешний вид составных частей теплосчетчика и схема их соединения приведены на рисунках 1 и 2 соответственно.
расхода ППР 9-2
Рисунок 1 - Внешний вид
Программное обеспечение
Программное обеспечение, записанное в микроконтроллер ТВ-11, производит обработку данных, поступающих от датчиков, и вывод результатов измерений на табло.
Запись программного обеспечения в микроконтроллер осуществляется через технологический разъем, находящийся внутри электронного блока ТВ, и при выходе из производства пломбируется ОТК и поверителем согласно рис. 3. Конструкция ТВ-11 не допускает каким-либо иным способом запись программного обеспечения в микроконтроллер.
Идентификационные данные программного обеспечения, записанного в ТВ, приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационные наименования ПО |
ЛГФИ.00108-03 |
|
Номер версии (идентификационный номер) ПО |
Версия 2.4 |
|
Цифровой идентификатор ПО |
00820339 |
|
Алгоритм вычисления цифрового идентификатора ПО |
32-х битная сумма всех байт, входящих в файл кода программы |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню "высокий” по Р 50.2.077-2014.
Метрологические и технические характеристики1 Значения максимального и минимального расходов теплоносителя, массы и габаритов БИ-1 в зависимости от его исполнения А или В и диаметра условного прохода Ду первичного преобразователя расхода ППР9 приведены в таблице 2.
аблица 2
|
Наименование характеристики |
Диаметр условного прохода, мм | |||||||
|
20 |
32 |
40 |
50 |
80 |
100 |
150 |
200 | |
|
Расход наименьший Gmin, м3/ч, для исполнения А |
0,057 |
0,114 |
0,180 |
0,288 |
0,720 |
1,135 |
2,88 |
4,50 |
|
Расход наименьший Gmin, м3/ч, для исполнения В |
0,113 |
0,227 |
0,36 |
0,576 |
1,44 |
2,27 |
5,76 |
9,00 |
|
Расход наибольший Gmax, м3/ч |
11,3 |
22,68 |
36 |
57,6 |
144 |
226,8 |
576 |
900 |
|
Масса БИ-1, кг, не более |
зд |
4,1 |
4,7 |
5,7 |
10,2 |
12,4 |
15,8 |
23,7 |
|
Г абаритные размеры, мм, не более диаметр ширина высота |
125 267 120 |
130 272 150 |
145 287 150 |
152 300 150 |
219 361 200 |
239 381 250 |
356 400 420 |
416 480 460 |
Основные метрологические и технические характеристики комплекса приведены в таблице 3
Таблица 3
|
Наименование |
Значение |
|
1 |
2 |
|
Диапазон измеряемых температур в трубопроводах, °C. |
от 3 до 150 |
|
Диапазон измеряемых разностей температур в подающем и обратном трубопроводах, °C |
от 5 до 145 |
|
Пределы допускаемой относительной погрешности при измерении массы теплоносителя:
в поддиапазоне расходов от Gmax до Gmax/100, % в поддиапазоне расходов свыше Gmax/100 до Gmax/200,%
в поддиапазоне расходов от Gmax до Gmax/100,% |
±1,0 ±2,0 ±2,0 |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений текущей температуры теплоносителя (t), °C |
±(0,25 + 0,005t) |
|
Пределы допускаемой абсолютной погрешности измерений теплосчетчиком разности температур (At) теплоносителя в трубопроводах,°C |
±(0,20 + 0,005 At) |
|
Пределы допускаемой относительной погрешности измерений тепловой энергии, в зависимости от разности температур теплоносителя в подающем и обратном трубопроводах (At),%: 5°C<At< 10 °C 10°C<At< 20 °C 20 °C < At <145 °C |
±6 ±4 ±3 |
|
Пределы допускаемой относительной погрешности измерений текущего времени и времени наработки, % |
±0,01 |
|
Пределы допускаемой приведенной погрешности теплосчетчика при измерении давления теплоносителя в трубопроводе, где |5д| - модуль предела допускаемой приведенной погрешности измерений используемого в данной комплектации преобразователя давления, % |
±[|5д| + 0,5] |
|
Погрешность преобразования импульсного сигнала в канале счетчика -расходомера, ед. мл. разряда в значении измеренного объема, не более Параметры импульсного сигнала: частота, Гц длительность импульса, мс, более напряжение, В, не более |
± 1 до 1,0 150 5 |
|
Максимальное количество индицируемых на дисплее ТВ-11 разрядов целого числа: -при измерении массы, тепловой энергии и объема теплоносителя, -при измерении объема холодной (горячей) воды (в дополнительных каналах) |
10 8 |
|
Питание теплосчетчика: -от сети переменного тока частотой 50±1 Гц., напряжением, В -от встроенной литиевой гальванической батареи напряжением, В (питание микросхемы часов реального времени) |
22(Г“ 3 |
|
Потребляемая мощность от сети переменного тока при максимальном количестве подключенных составных частей, Вт, не более |
100 |
|
Режим работы |
непрерывный |
|
Степень защиты составных частей теплосчетчика от проникновения твердых предметов, пыли и воды по ГОСТ 14254, не ниже |
IP54 |
|
Условия эксплуатации:
|
от + 1 до + 40 до 98 от 84 до 106,7 (от 630 до 800) |
|
Масса ТВ-11, кг, не более |
1,1 |
|
Габаритные размеры ТВ-11, мм, не более
|
211 131 94 |
|
Средняя наработка на отказ при максимальном количестве составных частей с учетом технического обслуживания, ч, не менее |
80000 |
|
Средний срок службы до списания теплосчетчика или его составных частей, лет, не менее |
12 |
наносится на лицевые панели БИ-1 и ТВ-11 методом фотопечати, на титульном листе паспортов и формуляра - типографским способом.
Комплектность средства измеренийТаблица 4
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Блок вычислительный ТВ-11 |
ЛГФИ.408835.004-01 |
1 шт. | |
|
Блок измерительный БИ-1 (БИ-1-1) |
ЛГФИ.407219.006 |
от 1 до 8 шт. |
* |
|
Комплект термометров платиновых КТПТР (регистрационный № 39145-08) илиКТСПР (регистрационный №41892-09) |
ТУ4211-071-17113168-98 ДДЖ2.821.000 ТУ |
* |
По заказу потребителя |
|
Термометр платиновый технический Т11Т (регистрационный № 46155-10) или ТСП (регистрационный №(41750-09) |
ТУ4211-071-17113168-98 ДДЖ2.821.000 ТУ |
* |
По заказу потребителя |
|
Датчик температуры наружного воздуха ДТЦ |
ЛГФИ.405213.003 |
1 шт. |
По заказу потребителя |
|
Преобразователь давления измерительный DMP (регистрационный № 56795-14) |
BD SENSORS RUS г. Москва |
* |
По заказу потребителя |
|
Преобразователь давления измерительный СДВ (регистрационный № 28313-11) |
АГБР.406239.001-30 |
* | |
|
Преобразователь давления ПД-Р (Госреестр № 40260-11) |
ЦТКА.406222.078 ПС |
* | |
|
Программа ТС 11 .ехе |
На сайте www. oaoapz. com | ||
|
Эксплуатационная документация: | |||
|
Руководство по эксплуатации |
ЛГФИ.411739.001 РЭ |
1 экз. | |
|
Методика поверки |
ЛГФИ.411739.001 МИ |
1 экз. | |
|
Формуляр |
ЛГФИ.411739.001 ФО |
1 экз. | |
|
БИ-1. Паспорт |
ЛГФИ.407219.005 ПС |
от 1 до 8 экз. |
* |
|
ТВ-11. Паспорт |
ЛГФИ.408835.004 ПС |
1 экз. |
* - количество определяется потребителем.
Поверкаосуществляется по документу ЛГФИ.411739.001 МИ "ГСИ. Теплосчетчик многоканальный ТС-11. Методика поверки", утвержденному ФГУП "ВНИИМС" в октябре 2013 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ 8.510-2002 (диапазон расходов от 0,05 до 300 м3/ч).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится методом давления на пломбу или специальную мастику, а также в соответствующие разделы паспортов составных частей и формуляр теплосчетчика.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам многоканальным ТС-11ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия".
ГОСТ Р 51649-2014 "Теплосчетчики для водяных систем теплоснабжения. Общие технические условия".
ГОСТ Р 8.591-2002 "ГСИ Теплосчетчики двухканальные для водяных систем теплоснабжения. Нормирование пределов допускаемой погрешности при измерениях потребленной абонентами тепловой энергии".
ЛГФИ.411739.001 ТУ. Теплосчетчик многоканальный ТС-11. Технические условия Постановление Правительства РФ № 1034 от 18 ноября 2013 г. О коммерческом учете тепловой энергии, теплоносителя.
ИзготовительАкционерное общество "Арзамасский приборостроительный завод имени П.И. Пландина" (АО "АПЗ")
ИНН 5243001742
Адрес: 607220, г. Арзамас, Нижегородской обл., ул.50 лет ВЛКСМ, дом 8а
Факс: (831-47) 7-95-77, 7-95-26
Web-сайт: www: oaoapz.com
E-mail: apz@oaoapz.com
Испытательный центрФедеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
