Номер по Госреестру СИ: 37181-08
37181-08 Анализаторы источников сигналов с СВЧ преобразователями частоты
(E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи))

Назначение средства измерений:
Анализаторы источников сигналов Е5052А/В, Е5052А/В с СВЧ преобразователями частоты Е5053А (далее по тексту - анализаторы) предназначены для измерений амплитудночастотных характеристик, фазовых шумов, временных характеристик перестройки сигнала по частоте и фазе, параметров спектра радиотехнических сигналов.

Паспорт Динамика Рынок поверки Цены и эксплуатация Владельцы Версии и качество данных Исходные сведения

Полезные ресурсы

Аналитический паспорт типа средства измерений

37181-08 — Анализаторы источников сигналов с СВЧ преобразователями частоты

E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи)

Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" МАЛАЙЗИЯ МПИ: 2 года Действует

организаций

владельцев

версий

329

Всего поверок

по агрегатам с 2010 года

Поверок в 2026 г.

неполный текущий год; без сравнения с полным годом

Организаций-поверителей

эффективное число: 8.7

Владельцев СИ

эффективное число: 3.4

Экземпляров СИ

по агрегатам владельцев / организаций

52.6%

Периодические поверки

первичные: 1.8%

4.26%

Непригодность

14 извещений

36.2%

Поверки юрлиц

доля в общем объёме

18 524 ₽

Средневзвешенная цена

медиана: 12 434 ₽

100%

Покрытие ценами

расчётный известный объём: 640 316 ₽

2 011,2 лет

Средний возраст парка

взвешено по годовому объёму

692 дн.

Наблюдаемый МПИ

по фактическим интервалам

1 155

Концентрация поверителей

HHI; доля топ-5: 65.7%

2 980

Концентрация владельцев

HHI; доля топ-5: 72.2%

Модификаций

на графике — наиболее массовые

100%

Полнота данных

карточка, рынок, документы и связи

Типов у производителя

портфель изготовителя в реестре

есть

Каталогизация

в перечне ПП РФ № 250 не найден

Автоматические аналитические выводы

За весь доступный период по типу отражено 329 поверок; пик пришёлся на 2024 год (46).
Последний завершённый год показал снижение на 19.6% (2025 к 2024).
Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 15%.
Рынок представлен 33 организациями; концентрация низкая (HHI 1155), доля топ-5 — 65.7%.
В базе найдено 27 владельцев и 90 экземпляров СИ; доля пяти крупнейших владельцев — 72.2%.
Средневзвешенная цена поверки — 18 524 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 640 316 руб.
Доля извещений о непригодности составляет 4.26% от всех поверок.
Наблюдаемый средний интервал между поверками — около 692 дней; средний возраст парка по агрегатам организаций — 2 011,2 лет.
Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.

Документы и быстрые переходы

Описание типа Методика поверки ФГИС «Аршин» 009lab.ru

Пик активности: 2024 — 46

Долгосрочный CAGR: 15%

Активных версий: 1

Ценовой диапазон: 9 924–39 168 ₽

Динамика поверок по годам

Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.

Структура поверок

Темпы изменения год к году

Динамика доли непригодности

Крупнейшие организации-поверители

Парето концентрации рынка

Лидеры текущего года

Сектор поверителей

Федеральные округа

Цена, объём работ и размер парка

Распределение цен

Профиль возраста парка

Объём поверок сгруппирован по среднему возрасту парка у организаций.

Фактический профиль межповерочных интервалов

Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.

Крупнейшие владельцы парка

Категории владельцев

Топ владельцев: экземпляры и поверки

Владелец	Категория	Количество СИ	Количество поверок	Поверок на одно СИ
юридическое лицо	Юридические лица	48	61	1,27
АО "НПП "Исток" им. Шокина"	Юридические лица	6	6	1,00
АО "Корпорация "Фазотрон-НИИР"	Юридические лица	5	6	1,20
ПАО "НПО "Стрела"	Юридические лица	3	13	4,33
АО «НПЦ «Алмаз-Фазотрон»	Юридические лица	3	3	1,00
ООО "НПО "Радар"	Юридические лица	2	3	1,50
АО "Морион"	Юридические лица	2	3	1,50
АО "НПО Ангстрем"; ИНН 7735575858	Юридические лица	2	2	1,00
ООО РАДИОКОМП	Юридические лица	1	2	2,00
АО "НПО "Орион"	Юридические лица	1	2	2,00
АО "НПП "ПУЛЬСАР"	Юридические лица	1	2	2,00
ОАО Информационные спутниковые системы имени академика М.Ф. Решетнёва	Юридические лица	1	1	1,00
АО "НПЦ Алмаз-Фазотрон"	Юридические лица	1	1	1,00
Акционерное общество "Государственный Рязанский приборный завод"	Юридические лица	1	1	1,00
АО "КОНЦЕРН "СОЗВЕЗДИЕ"	Юридические лица	1	1	1,00
АО "ИнСис"	Юридические лица	1	1	1,00
АО "НПП"Салют-27"	Юридические лица	1	1	1,00
ФГУП "НПП "Гамма"	Юридические лица	1	1	1,00
ОАО "МОРИОН"	Юридические лица	1	1	1,00
АО "ГРПЗ"	Юридические лица	1	1	1,00
АО "Ярославский радиозавод"	Юридические лица	1	1	1,00
АО "Радиотехнический институт имени академика А.Л.Минца"	Юридические лица	1	1	1,00
АО "НПЦ "Алмаз-Фазотрон"	Юридические лица	1	1	1,00
АО "НПП "Радар ММС"	Юридические лица	1	1	1,00
ООО ОБОРОН ХОЛДИНГ	Юридические лица	1	1	1,00
АО "ЗАВОД "МЕТЕОР"	Юридические лица	1	1	1,00
АО РЕШЕТНЁВ	Юридические лица	1	1	1,00

Наиболее массовые модификации

Продолжительность версий

Полнота данных

История версий типа СИ

UUID	Номер типа	Начало версии	Окончание версии	Состояние
68375871-9467-8586-c07a-a3bea633870a	37181-08	2024-05-16	—	актуальная
349680bd-0682-001a-b2ac-76c7bbe73535	37181-08	2022-11-26	2024-05-16	архивная
bb14c16a-6573-0c20-4887-f40084e59179	37181-08	2022-11-01	2022-11-26	архивная
a25f46ed-1780-6514-9bea-2452ba93b4b8	37181-08	2020-05-07	2022-11-01	архивная

Исходные отчетные блоки — улучшенный режим

Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.

Сортировка по заголовку Фильтры по столбцам CSV / Excel Полный экран

Возраст парка

В выгрузку попадают строки с учётом текущих фильтров и сортировки. Таблицы загружаются…

Внешний вид. Анализаторы источников сигналов с СВЧ преобразователями частоты, http://oei-analitika.ru рисунок № 1

Внешний вид.
Анализаторы источников сигналов с СВЧ преобразователями частоты

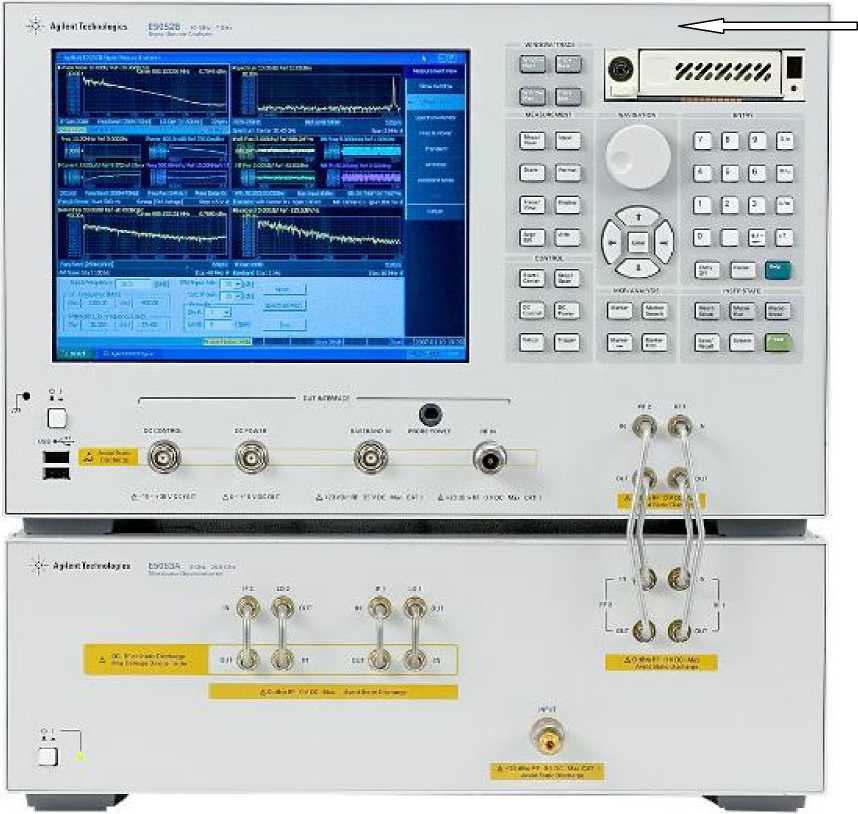

Рисунок № 1

Внешний вид. Анализаторы источников сигналов с СВЧ преобразователями частоты, http://oei-analitika.ru рисунок № 2

Внешний вид.
Анализаторы источников сигналов с СВЧ преобразователями частоты

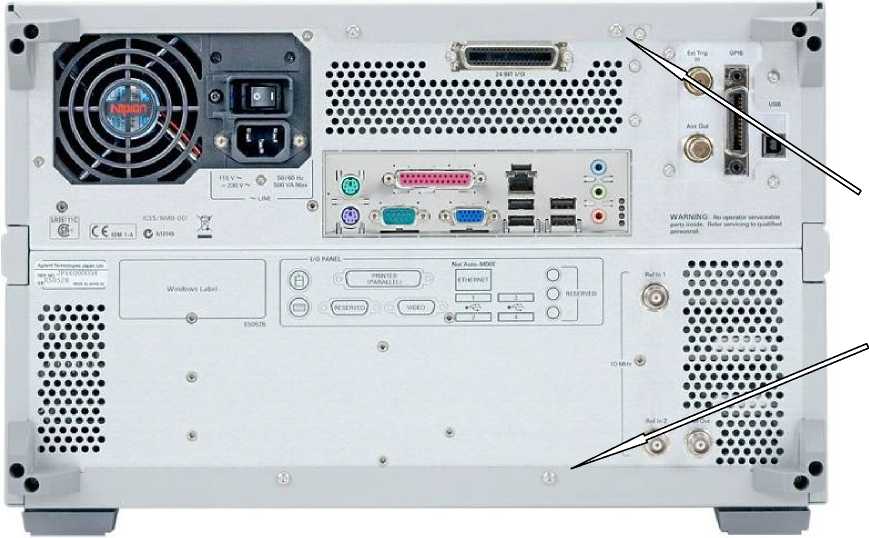

Рисунок № 2

Общие сведения

Дата публикации - 16.05.2024
Срок свидетельства - 18.09.2018
Номер записи - 124287
ID в реестре СИ - 346687
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет данных, E5052B, E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи), Нет модификации, нет, E5052B с СВЧ преобразователем частоты E5053A, Анализатор источников сигналов E5052B, Е5052В, E5052B/E5053A, E5052A, E5052В, E5052B, E5053A, Е5052B, E5052B(с преобразователем E5053A до 18ГГц), E5052B с СВЧ преобразователем частоты E5053A № MY45300935, Е5052В/Е5053А, модификация Е5052В с СВЧ преобразователем частоты Е5053А, E5052B с СВЧ преобразователем частоты E5053A № MY45200780, E5052B c Е5053A, E5052A с СВЧ преобразователем частоты E5053A

Производитель

Изготовитель - Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies"
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

MI_18 Распределение средств измерений по странам производства (страна, год, кол-во СИ)

Бесплатный

Статистика

Кол-во поверок - 329
Выдано извещений - 14
Кол-во периодических поверок - 173
Кол-во средств измерений - 135
Кол-во владельцев - 22
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 690 дн.

Приказы РСТ, где упоминается данный тип СИ

№1106 от 2013.09.17 О продлении срока действия свидетельств об утверждении типа средств измерений (Регистрационный номер в Гос.реестре СИ38670-08,34180-07,38230-08,38149-08,17166-08,16861-08,38723-08,25406-03,37514-08,38309-08,38310-08,38306-08,38308-08,18312-03-ОАО УК "Завод Водоприбор,38999-08-ОАО"УК"Завод Водоприбор",26343-08-ОАО УК"Завод Водоприбор",17168-08,17245-08,38976-08,31404-08,24719-03,23457-08,37740-08,38209-08,38210-08,38208-08,38203-08,28041-08,37263-08,23505-08,37395-08, 38426-08,38545-08,38227-08,38301-08,37179-08 по 37181-08,24291-03,38165-08,12207-08,17587-08,36970-08,33905-07.33906-07,36480-07,36478-07)

№577 от 2020.03.18 О внесении изменений в ОТ СИ О переоформлении свидетельства об утверждении типа СИ Генераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26

Наличие аналогов СИ: Анализаторы источников сигналов с СВЧ преобразователями частоты (E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи))

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
30681-13 25.06.2018	Осциллографы, DSO 6012A, DSO 6014A, DSO 6032A, DSO 6034A, DSO 6052A, DSO 6054A, DSO 6102A, DSO 6104A, MSO 6012A, MSO 6014A, MSO 6032A, MSO 6034A, MSO 6052A, MSO 6054A, MSO 6102A, MSO 6104A, DSO 6014L, DSO 6054L, DSO 6104L Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" (МАЛАЙЗИЯ )	ОТ МП	1 год
37181-08 18.09.2018	Анализаторы источников сигналов с СВЧ преобразователями частоты, E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи) Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" (МАЛАЙЗИЯ )	ОТ МП	2 года
39857-08 27.12.2018	Анализаторы логические, 16801А, 16802А, 16803А, 16804А, 16806А, 16821А, 16822А, 16823А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" (МАЛАЙЗИЯ )	ОТ МП	1 год
53386-13 06.05.2018	Осциллографы цифровые, DSO-X 4022A, DSO-X 4024А, DSO-X 4032A, DSO-X 4034А, DSO-X 4052A, DSO-X 4054А, DSO-X 4104A, DSO-X 4154A, MSO-X 4022A, MSO-X 4024А, MSO-X 4032A, MSO-X 4034А, MSO-X 4052A, MSO-X 4054А, MSO-X 4104A, MSO-X 4154A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" (МАЛАЙЗИЯ )	ОТ МП	2 года
54984-13 30.09.2018	Осциллографы цифровые, DSO9000H Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" (МАЛАЙЗИЯ )	ОТ МП	2 года

RB_11 Реестр аккредитованных ФСА лиц (fsa.gov.ru)

Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Бесплатный

Кто поверяет Анализаторы источников сигналов с СВЧ преобразователями частоты (E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи))

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ПАО "НПО "СТРЕЛА" (RA.RU.314701)		E5052B/E5053A Е5052В/Е5053А	15	3	0	13	0	13	0	13
АО "ПРИСТ" (RA.RU.312058)		E5052B	3		0	2	0	3	0	2
ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ" (RA.RU.310579)		Нет данных нет E5052B, E5053A E5052B	12		3	2	1	5	3	2
АО "ЗРТО" (1513)		E5052B/E5053A	2		0	2	0	0	0	0
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)			5		0	0	0	0	0	0
АО "КОНЦЕРН "СОЗВЕЗДИЕ" (RA.RU.311789)		E5052B E5052A	7		0	7	1	1	0	1
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483)	РСТ	E5052B(с преобразователем E5053A до 18ГГц) E5052A E5052B	4		0	3	0	3	0	2
ФГУП "ВНИИФТРИ" (RA.RU.311478)	РСТ	E5052B E5052B с СВЧ преобразователем частоты E5053A № MY45300935 E5052B с СВЧ преобразователем частоты E5053A № MY45200780 Нет модификации Е5052В Е5052B	61	5	1	57	1	58	1	57
ФБУ «Ростест-Москва» (RA.RU.311320)	РСТ	нет данных E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи)	2		0	0	0	0	0	0
ЗАО НПП "Салют-27" (1097)		нет данных E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи)	4		0	0	0	0	0	0
ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710)		Анализатор источников сигналов E5052B	18	2	0	14	0	2	0	2
ООО "НПО "РАДАР" (РОСС RU.0001.310153)		E5052В E5052B	5		0	5	0	5	0	5
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	E5052B E5052B с СВЧ преобразователем частоты E5053A E5052A E5052A с СВЧ преобразователем частоты E5053A	30		0	30	7	7	0	7
ООО Научно-производственная компания "Эталон-Тест" (RA.RU.311710)		Анализатор источников сигналов E5052B	4		0	0	0	0	0	0
ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710)		Анализатор источников сигналов E5052B	3		0	0	0	0	0	0
ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ" (RA.RU.310579)		нет	30		0	0	0	0	0	0
ООО "НПО "РАДАР" (РОСС RU.0001.310153)			1		0	0	0	0	0	0
ФГУП «ВНИИФТРИ» (RA.RU.311478)		нет данных E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи)	75		0	0	0	0	0	0
АО "Завод радиотехнического оборудования"		E5052B/E5053A	1		0	0	0	0	0	0
ФБУ «Тест-С.-Петербург» (RA.RU.311483)	РСТ	нет данных E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи)	7		0	0	0	0	0	0
АО "НПП "Салют-27" (RA.RU.310658)		E5052B	1		0	1	0	1	0	1
АО "КБ "ЛУЧ" (RA.RU.314068)		E5052B c Е5053A Е5052В	2		0	2	1	2	0	2
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220)	РСТ	E5052B	2	1	0	2	0	2	0	2
АО "НПП "РАДАР ММС" (RA.RU.312416)		E5052В	3		0	3	1	3	0	3
ООО "КИА" (РОСС RU.0001.310033)		E5052B	2		0	2	0	2	0	2
ФГУП "НПП "ГАММА" (RA.RU.313623)		E5052B модификация Е5052В с СВЧ преобразователем частоты Е5053А	2		1	1	0	0	0	0
АО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784)		E5052B	1		0	1	0	1	0	1
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501)		Е5052B E5052B/E5053A E5052A	2		0	2	0	1	0	1
ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341)		E5052B Е5052В E5052B с СВЧ преобразователем частоты E5053A E5052A	20	5	1	19	2	6	0	6
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258)	РСТ	E5052B	2	1	0	2	0	2	0	2
АО "НПП "САЛЮТ" (RA.RU.312700)		E5052B/E5053A	1		0	1	0	0	0	0
ПАО "НПО "АЛМАЗ" (RA.RU.311894)		E5052B	1		0	1	0	1	0	1
АО "РОССИЙСКИЕ КОСМИЧЕСКИЕ СИСТЕМЫ" (RA.RU.311526)		Нет модификации	1	1	0	1	0	1	0	1

Стоимость поверки Анализаторы источников сигналов с СВЧ преобразователями частоты (E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи))

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ НИЦ ПМ-Ростест Москва	11500	12434
ФБУ НИЦ ПМ-Ростест Москва	23000	12434
ФБУ Мордовский ЦСМ Республика Мордовия	2802	12434

Программное обеспечение

Программное обеспечения (ПО) анализаторов представляет собой специализированное программное обеспечение (СПО) фирмы «Agilent Technologies», Малайзия, которое служит для управления функциями анализаторов и визуального отображения измеряемых параметров.

Идентификационные данные (признаки) метрологически значимой части ПО приведе-

ны в таблице 1.

Таблица 1

Идентификационное наименование

ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления идентификатора ПО

Е5052В Firmware

Версия не ниже

3.32

Метрологически значимая часть ПО анализаторов и измеренные данные не требуют специальных средств от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

— Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

Знак утверждения типа

наносится типографским способом на титульный лист технической документации фирмы-изготовителя и в виде голографической наклейки на лицевую поверхность анализатора.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Анализатор источников сигналов Е5052А/В, Е5052А/В с СВЧ преобразователями частоты Е5053А. Руководство по эксплуатации.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к анализаторам источников сигналов Е5052А/В, Е5052А/В с СВЧ преобразователями частоты Е5053А Техническая документация изготовителя.

Поверка

осуществляется по документу МП 37181-08 «Анализаторы источников сигналов Е5052А/В, Е5052А/В с СВЧ преобразователями частоты Е5053А. Методика поверки», утвержденному начальником ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ в марте 2008 г.

Основные средства поверки:

- стандарт частоты и времени рубидиевый Ч1-1016, рег. № 35376-07 (пределы допускаемой относительной погрешности установки частоты ± 1,5-10’¹²);
- измеритель модуля коэффициента передачи и отражения Р2М-18, рег. № 36013-07 (диапазон рабочих частот от 001 до 1840⁹ Гц; пределы допускаемой относительной погрешности установки частоты ± 1,5-10’¹²; предел допускаемой абсолютной погрешности установки уровня мощности ± 1,0 дБ; пределы допускаемой абсолютной погрешности измерений уровня мощности ± 1,0 дБ; диапазон измерений КСВН от 1,05 до 5,0; пределы допускаемой относительной погрешности измерений КСВН ± (3^К_сти + 1) %);
- векторный анализатор цепей Agilent PNA E8364B, рег. № 37176-08, из состава установки высшей точности единиц комплексного коэффициента передачи отражения в коаксиальных и волноводных трактах в диапазонах 10 МГц - 50 ГГц, 75 ГГц - 170 ГГц (пределы допускаемой относительной погрешности измерения КСВН ± (1- К_сти)%);
- синтезатор частот Г7-15 с блоками Я7-92, Я7-93, рег. № 5176-75 (диапазон рабочих частот от 0,02 до 37,5 ГГц; пределы допускаемой относительной погрешности установки частоты ± 1,5-10’¹²; предел допускаемой относительной погрешности установки уровня мощности в диапазоне частот от 17,44 до 37,5 ГГц ± 2,0 дБ);
- частотомер электронно-счетный Ч3-66, рег. № 9273-85 (диапазон частот от 10 до 37,540⁹ Гц, пределы допускаемой относительной погрешности измерения частоты ± 1,5-10’¹²);
- преобразователь частоты Ч5-13, рег. № 3440-73 (диапазон частот от 10 до 78,33 ГГц, пределы допускаемой относительной погрешности преобразований частоты ± 1Д10^-12);
- вольтметр напряжения переменного тока ВК3-78, рег. № 34920-07 (диапазон измерения напряжений постоянного тока от 10 мкВ до 100 В; пределы допускаемой относительной погрешности измерений напряжений постоянного тока ± [0,0045^U_x + 0,001-U_K]; диапазон измерения напряжений переменного тока от 10 мВ до 100 В; пределы допускаемой относительной погрешности измерений напряжений переменного тока не хуже ± [0,2 + 0,008^U_x/ Uk + 0,008-F/F_n];
- ваттметр поглощаемой мощности М3-22А в комплекте с головками термисторными М5-44, рег. № 8749-82 (диапазон частот от 16,7 до 25,86 ГГц; класс точности 6,0), М5-45 (диапазон частот от 25,86 до 37,5 ГГц; класс точности 10,0) и М5-49 (диапазон частот от 37,5 до 53,6 ГГц; класс точности 25,0);
- набор мер комплексного коэффициента передачи ДК2-70, рег. № 10692-86 (диапазон рабочих частот от 100 кГц до 18 ГГц, диапазон установки затухания от 0 до 100 дБ, пределы допускаемой абсолютной погрешности установки уровня затухания ± 0,1 дБ).

Изготовитель

Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия
Bayan Lepas Free Industrial Zone
PG 11900 Bayan Lepas
Penang Malaysia
Лист № 8 Всего листов 8

Испытательный центр

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи,
ул. Комарова, 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48

Принцип действия анализаторов основан на синхронном параллельном двухканальном приеме и преобразовании частоты с последующей параллельной оцифровкой сигналов двумя синхронными аналогово-цифровыми преобразователями (АЦП) с блоком цифровой обработки (БЦО). Измерения и дальнейшая обработка информации осуществляются программным путем на базе вычислительной платформы х86.

Конструктивно анализаторы Е5052А/В выполнены в виде моноблока на базе персонального компьютера, объединяющего в своем составе высокочастотную, низкочастотную части, два АЦП с БЦО, два регулируемых источника питания постоянного тока. СВЧ преобразователи частоты Е5053А (далее - конверторы Е5053А) выполнены в виде внешнего блока с набором интерфейсов и разъемов для присоединения к анализаторам.

В анализаторах организован интерактивный способ взаимодействия с пользователем на базе операционной системы Microsoft Windows XP Professional SP2 при задании режимов работы и отображения измерительной информации.

Результаты измерений отображаются на встроенном дисплее с разрешением 1024*768 элементов (SVGA) с возможностью одновременного отображения до 12 диаграмм измеряемых параметров. Имеются разъемы подключения клавиатуры PS/2, манипулятора мышь PS/2, наушников (jack 3,5 10 Ом), интерфейсов IEEE-488.2, RS 232, LPT, USB A, USB В (USBTMC), LAN, 24 Bit I/O, внешнего VGA монитора. Предусмотрена возможность сохранения данных измерений на внутреннем жестком диске, а так же с использованием интерфейсов. Управление анализаторами может осуществляться с персонального компьютера, органов управления анализатора, а так же сенсорного дисплея.

Анализаторы выпускаются в четырех модификациях, отличающихся диапазоном рабочих частот и видом дисковода: анализаторы Е5052А и Е5052В (далее - Е5052А/В) имеют диапазон рабочих частот от 10 МГц до 7ГГц; анализаторы Е5052 с СВЧ преобразователями частот Е5053А и анализаторы Е5052В с СВЧ преобразователями частоты Е5053А (далее -Е5052А/В c конвертором Е5053А) имеют диапазон рабочих частот от 10 МГц до 26,5 ГГц; анализаторы Е5052А оснащены дисководом гибких дисков (FDD), анализаторы Е5052В оснащены съемным жестким диском (HDD).

Внешний вид анализаторов приведен на рисунке 1, схема пломбировки от несанкционированного доступа приведена на рисунке 1.

При оформлении внешнего вида анализаторов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».

Внешний вид. Анализаторы источников сигналов с СВЧ преобразователями частоты (E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи)), http://oei-analitika.ru

Место нанесения знака об утверждении типа

Места пломбировки от несанкционированного доступа

Рисунок 1

В комплект поставки входят:

- анализатор источников сигналов Е5052А/В - 1 шт.;
- конвертор Е5053А - 1 шт. (по заказу);
- соединительные кабели - 1 комплект;
- ЗИП - 1 комплект;
- эксплуатационная документация - 1 комплект;
- методика поверки - 1 шт.;
- паспорт - 1 шт.

анализаторов приведены

в таблицах 2 - 5.

Таблица 2 - анализаторов

Наименование характеристик		Значения характеристик
Частота опорного генератора, МГц		10
Пределы допускаемой относительной погрешности установки частоты опорного генератора (d_or)		± 1,8-10’⁷
Диапазон рабочих частот (f_c) в режиме измерения фазовых шумов, МГц:
Е5052А/В		от 10 до 7000
Е5052Л/В с конвертором Е5053А		от 10 до 26500
КСВН входа, в диапазонах частот, не более
Е5052А/В	от 10 до 30 МГц	1,6
	от 30 МГц до 2 ГГц	1,2
	от 2 до 4 ГГц	1,3
	от 4 до 7 ГГц	1,5
Е5052А/В с конвертором Е5053А	от 10 до 30 МГц	1,6
	от 30 МГц до 2 ГГц	1,2
	от 2 до 3 ГГц	1,3
	от 3 до 7 ГГц	1,5
	от 7 до 18 ГГц	1,8
	от 18 до 26,5 ГГц	2,0
Диапазон значений ослабления входного аттенюатора, дБ		от 0 до 35 с шагом 5
Диапазон отстройки от несущих частот в узкополосном режиме, в диапазонах несущих частот (/нес):
Е5052А/В	от 10 МГц до 1 ГГц	от 1 Гц до 0,1 ^ес
	от 1 до 7 ГГц	от 1 Гц до 100 МГц
	от 10 МГц до 1 ГГц	от 1 Гц до 0,1 Енес
	от 1 до 26,5 ГГц	от 1 Гц до 40 МГц

Наименование характеристик		Значения характеристик
Диапазон отстройки от несущих частот в широкополосном режиме, в диапазонах несущих частот (НесУ-
Е5052А/В	от 250 до 400 МГц	от 1 Гц до 0,1 ^ес
	от 400 МГц до 7 ГГц	от 1 Гц до 40 МГ ц
Е5052А/В с конвертором Е5053А	от 250 до 400 МГц	от 1 Гц до 0,1 ^ес
	от 400 МГц до 26,5 ГГц	от 1 Гц до 40 МГ ц
Пределы допускаемой абсолютной погрешности измерения фазового шума, в диапазонах отстроек от несущей, дБ:
от 1 до 100 Гц		± 4
от 100 Гц до 1 кГц		± 3
от 1 кГц до 40 МГц		± 2
от 40 до 100 МГц		± 3
Диапазон рабочих частот в режиме анализатора спектра, МГц:
Е5052А/В		от 10 до 7000
Е5052А/В с конвертором Е5053А		от 10 до 26500
Диапазон перестройки полосы обзора		от 10 Гц до 15 МГц
Диапазон перестройки фильтров полосы пропускания, кГц		от 0,00153 до 400
Неравномерность АЧХ в режиме анализатора спектра при ослаблении аттенюатора 10 дБ в диапазоне частот, дБ:
Е5052А/В	от 10 МГц до 7 ГГц	± 2
Е5052А/В с конвертором Е5053А	от 10 МГц до 3 ГГц	± 2
	от 3 МГц до 26,5 ГГц	± 4
Разрешающая способность по частоте		10 Гц, 1 кГц, 64 кГц
Пределы допускаемой погрешности измерения частоты, Гц		± ^dor •fc
Диапазон измерений уровня мощности входного синусоидального сигнала, в диапазоне частот, дБм:
Е5052А/В	от 10 до 30 МГц	от минус 15 до 20
	от 30 МГц до 7 ГГц	от минус 20 до 20
Е5052А/В с конвертором Е5053А	от 10 МГц до 3 ГГц	от минус 15 до 20
	от 3 до 10 ГГц	от минус 30 до 10
	от 10 до 26,5 ГГц	от минус 20 до 5
Пределы допускаемой абсолютной погрешности измерения уровня мощности входного синусоидального сигнала, в диапазоне частот, дБ:
Е5052А/В	от 10 МГц до 7 ГГц	± 1
Е5052А/В с конвертором Е5053А	от 10 МГц до 3 ГГц	± 1
	от 3 до 10 ГГц	± 3
	от 10 до 26,5 ГГц	± 4
Диапазон установки питающего напряжения (Vs), В		от 0 до 16 с шагом 0,001
Пределы допускаемой погрешности установки питающего напряжения, В		± [0,002Vs + 0,002]
Диапазон установки управляющего напряжения (У_с), В		от минус 15 до 35 с шагом 0,0001

Наименование характеристики	Значение характеристики
Пределы допускаемой погрешности установки управляющего напряжения, в диапазоне напряжения, В: от минус 15 до 0 В	±[0,001(Vc+15)+0,005]
от 0 до 35 В	± [0,001Vc + 0,002]
Габаритные размеры (длина^хширина^хвысота), мм, не более: Е5052А/В	494^х426^х279
конвертор Е5053	504x426x146
Масса, кг, не более: Е5052А/В	24,5
конвертор Е5053	11
Напряжение питания от сети переменного тока частотой (50 ± 1 Гц), В	220 ± 22
Потребляемая мощность, ВА, не более:
Е5052А/В	500
конвертор Е5053	120
Время подготовки к работе, мин, не более	15
Рабочие условия эксплуатации:
- температура окружающего воздуха, *С	от 10 до 40
- относительная влажность воздуха при температуре 20 *С, %	до 80
- атмосферное давление, мм рт. ст.	от 630 до 800

Таблица 3 - Уровень характеристической чувствительности к фазовому шуму анализаторов E5052A/B, дБн/Гц

Частота несущей	Отстройка от несущей
Частота несущей	1 Гц	10 Гц	100 Гц	1 кГц	10 кГц	100 кГц	1 МГц	10 МГц	40 МГц	100 МГц
10 МГц	минус 94	минус 125	минус 140	минус 148	минус 156	минус 166	-	-	-	-
100 МГц	минус	минус	минус	минус	минус	минус	минус	минус
100 МГц	74	105	130	147	156	163	168	170
1 ГГц	минус	минус	минус	минус	минус	минус	минус	минус	минус	минус
1 ГГц	54	85	110	128	137	144	160	170	168	169
3 ГГц	минус	минус	минус	минус	минус	минус	минус	минус	минус	минус
3 ГГц	44	75	100	118	127	133	149	163	164	165
7 ГГц	минус	минус	минус	минус	минус	минус	минус	минус	минус	минус
7 ГГц	37	68	93	111	120	127	143	157	158	159

Таблица 4 - Уровень характеристической чувствительности к фазовому шуму при подключении конвертора Е5053А, дБн/Гц

Частота несущей	Отстройка от несущей
Частота несущей	1 Гц	10 Гц	100 Гц	1 кГц	10 кГц	100 кГц	1 МГц	10 МГц	40 МГц	100 МГц
3 ГГц	минус 39	минус 70	минус 90	минус 110	минус 116	минус 113	минус 127	минус 140	минус 140	-
6 ГГц	минус 35	минус 73	минус 85	минус 104	минус 110	минус 109	минус 123	минус 140	минус 140	-
10 ГГц	минус 31	минус 67	минус 80	минус 100	минус 103	минус 102	минус 119	минус 140	минус 140	-
18 ГГц	минус	минус	минус	минус	минус	минус	минус	минус	минус	-

Частота несущей	Отстройка от несущей
Частота несущей	1 Гц	10 Гц	100 Гц	1 кГц	10 кГц	100 кГц	1 МГц	10 МГц	40 МГц	100 МГц
	29	63	75	94	97	98	115	137	137
26,5 ГГц	минус	минус	минус	минус	минус	минус	минус	минус	минус
26,5 ГГц	25	60	70	90	93	94	110	130	130

Таблица 5 - Повышение уровня характеристической чувствительности к фазовому шуму автокорреляционной обработкой

Число итераций	10	100	1000	10000
Повышение чувствительности, дБ	5	10	15	20

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Испытания, сертификация и метрологическая экспертиза

37181-08 — Анализаторы источников сигналов с СВЧ преобразователями частоты

Автоматические аналитические выводы

Документы и быстрые переходы

Динамика поверок по годам

Структура поверок

Темпы изменения год к году

Динамика доли непригодности

Крупнейшие организации-поверители

Парето концентрации рынка

Лидеры текущего года

Сектор поверителей

Федеральные округа

SOFT.Rostest — программные и цифровые решения

ФГИС «Аршин» — Федеральный информационный фонд

Цена, объём работ и размер парка

Распределение цен

Профиль возраста парка

Фактический профиль межповерочных интервалов

Крупнейшие владельцы парка

Категории владельцев

Топ владельцев: экземпляры и поверки

Наиболее массовые модификации

Продолжительность версий

Полнота данных

История версий типа СИ

MetrologyNet — автоматизация метрологических процессов

РСК DCC Portal — цифровые сертификаты калибровки

Исходные отчетные блоки — улучшенный режим

Общие сведения

Поверка

Модификации СИ

Производитель

MI_18 Распределение средств измерений по странам производства (страна, год, кол-во СИ)

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Анализаторы источников сигналов с СВЧ преобразователями частоты (E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи))

Все средства измерений Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies"

RB_11 Реестр аккредитованных ФСА лиц (fsa.gov.ru)

Кто поверяет Анализаторы источников сигналов с СВЧ преобразователями частоты (E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи))

Стоимость поверки Анализаторы источников сигналов с СВЧ преобразователями частоты (E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи))

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Поверка

Изготовитель

Испытательный центр

Описание средства измерений Анализаторы источников сигналов с СВЧ преобразователями частоты (E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи))

Описание средства измерений Анализаторы источников сигналов с СВЧ преобразователями частоты (E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи))

Комплектность средства измерений Анализаторы источников сигналов с СВЧ преобразователями частоты (E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи))

Комплектность средства измерений Анализаторы источников сигналов с СВЧ преобразователями частоты (E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи))

Метрологические и технические характеристики Анализаторы источников сигналов с СВЧ преобразователями частоты (E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи))

Метрологические и технические характеристики Анализаторы источников сигналов с СВЧ преобразователями частоты (E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи))

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
